Samsung 01090A Manual de usuario
ii
400EX(n) 460EX(n) 550EX(n)
LCD DISPLAY
quick start guide
Introduction
Contenu de l'emballage
Remarque
Veuillez vous assurer que les composants suivants sont bien inclus avec votre affichage LCD.
Le cas échéant, contactez votre revendeur.
Contactez un revendeur local pour acheter des éléments en option.
Remarque
Ne placez pas le produit directement sur le sol.
Vérification du contenu de l'emballage
Enlevez le verrou de la boîte d'emballage, comme illustré dans la figure ci-dessus.
Soulevez la boîte d'embal-
lage en tenant les rainures
de part et d'autre de celle-
ci.
Vérification du contenu de
l'emballage.
Retirez le polystyrène et
l'emballage en plastique.
Remarque
•Après avoir tout déballé, veillez à vérifier le contenu de l'emballage.
• Gardez la boîte pour le transport futur du produit.
• Après avoir déballé le produit, vous pouvez utiliser la partie inférieure de la boîte comme
support temporaire pour tester ou vérifier le fonctionnement du produit.
9
Déballage
Affichage LCD
Manuels
Guide d'installation rapide Carte de garantie
(Non disponible partout)
Manuel d'utilisation
CD du logiciel MagicInfo,
CD du manuel de MagicIn-
fo
(Applicable uniquement
pour le modèle EXn)
Câbles
Cordon d'alimentation Câble D-Sub
Autres
Télécommande
(BP59-00138A)
Piles (AAA X 2)
(Non disponible partout)
SERRE-CABLE 2EA
(BN61-05373A)
Introduction
10
Vendu séparément
Câble LAN Câble USB
(Applicable uniquement
pour le modèle EXn)
Câble RGB vers BNC
Câble RGB vers Compo-
nent
Câble RGB vers AV
Boîtier réseau
(Applicable uniquement
pour le modèle EX)
Kit de fixation au mur

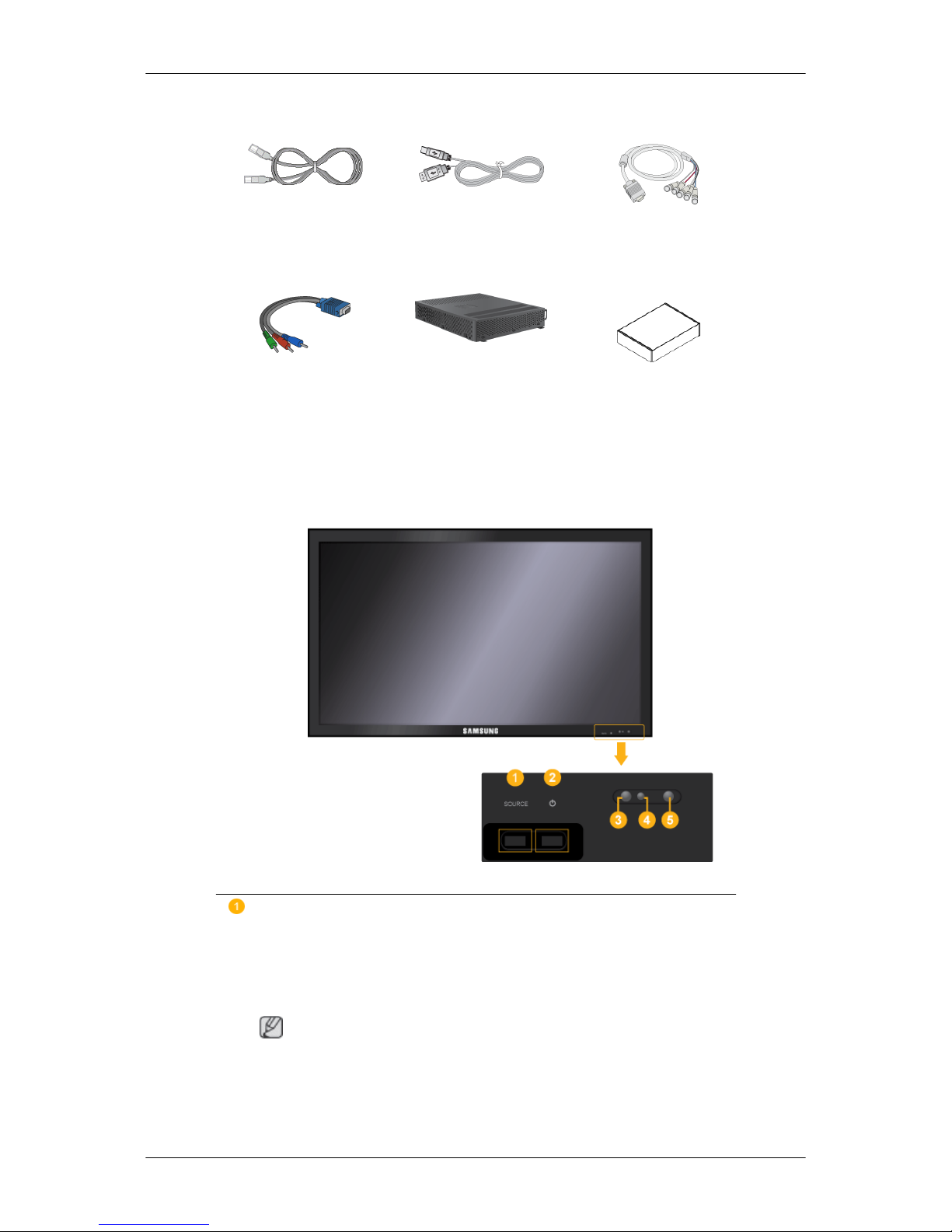

Votre écran LCD
Avant
Bouton SOURCE
SOURCE llume l’indicateur du signal d’entrée en cours de présentation.
Permet de sélectionner la source d'entrée à laquelle un périphérique ex-
terne est connecté.
[PC] →[AV] →[Composant] →[HDMI] →[MagicInfo]
Remarque
Pour un modèle EX,
•MagicInfo peut uniquement être activé lorsqu'un boîtier réseau est con-
necté.
Introduction
11
• Le port HDMI et le boîtier réseau ne peuvent pas être connectés en
même temps.
Bouton (Power)
Appuyez sur ce bouton pour allumer et éteindre l'écran.
Capteur de luminosité
Détecte automatiquement la luminosité ambiante.
Voyant d'alimentation
Indique que le Mode d'économie est en position normale ou Puissance.
Remarque
Reportez-vous à Mode Economie d'énergie décrit dans le manuel pour
plus d'informations sur la fonction d'économie d'énergie. Pour économiser
de l'énergie, éteignez votre moniteur lorsque vous ne l'utilisez pas pendant
de longues périodes.
Capteur de la télécommande
Orientez la télécommande en direction de ce point sur le Moniteur.
Arrière
Remarque
Voir PowerSaver decrit dans le manuel pour plus d'informations concernant les fonctions de
l'économie d` énergie. La configuration de l'arrière de l'écran LCD peut varier légèrement en
fonction du modèle.
Introduction
12

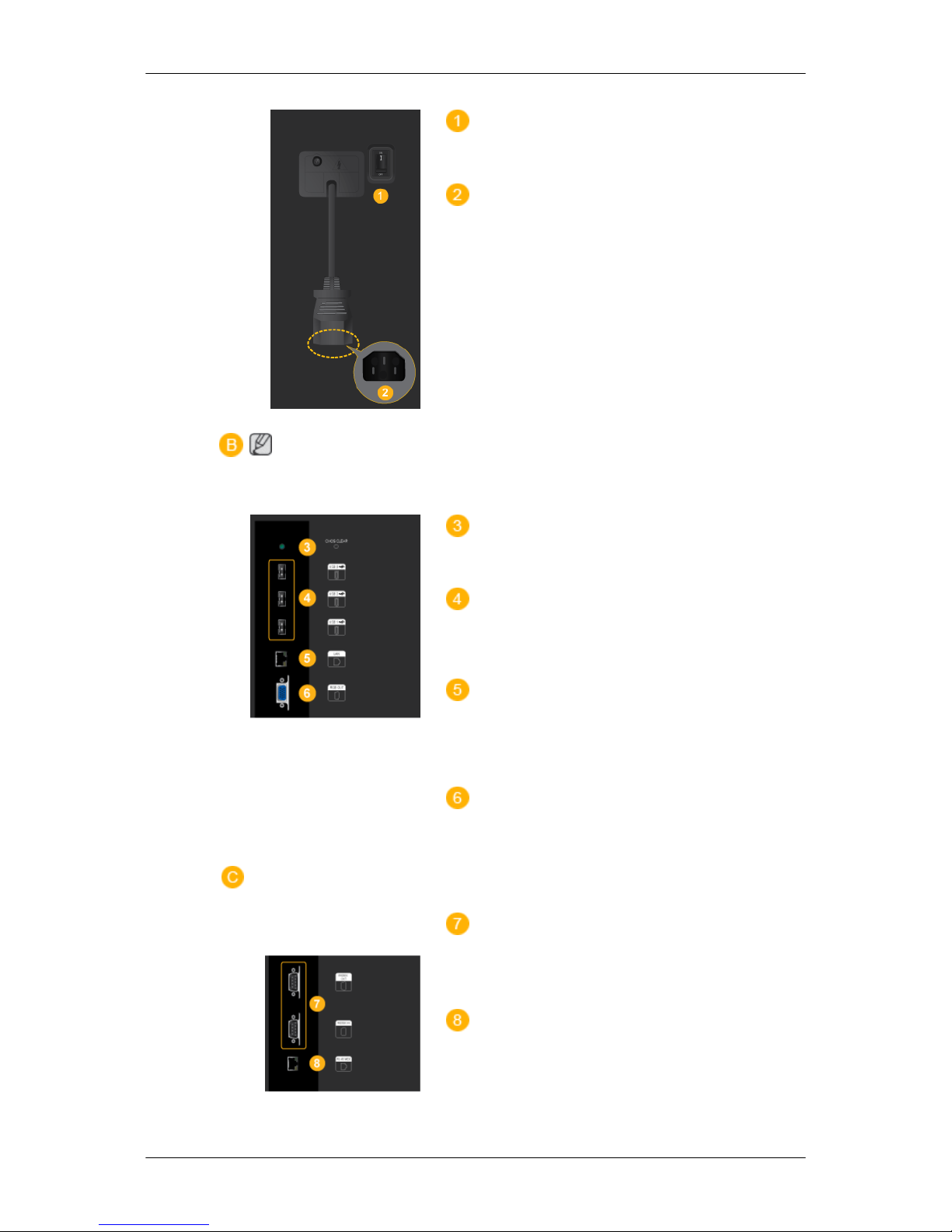

POWER S/W ON [
│
] / OFF
Allume et éteint le moniteur.
POWER
Le cordon d'alimentation se branche sur
l'écran LCD et sur la prise murale.
Remarque
Applicable uniquement
pour le modèle EXn.
CMOS CLEAR
Réinitialise MagicInfo.
USB 1 / 2 / 3(Connexion USB)
Compatible clavier/souris, périphérique de
stockage de masse.
LAN (Connexion LAN)
Se connecte au câble LAN pour permettre
l'accès à Internet ou au réseau en mode
MagicInfo.
RGB OUT
Port de sortie vidéo MagicInfo
RS232C OUT / IN (port série RS232C)
Port de programme MDC(Multiple Display
Control)
RJ 45 MDC (MDC PORT)
Port de programme MDC(Multiple Display
Control)
Introduction
13
HDMI IN
• Reliez la borne HDMI située à l'arrière de
votre affichage LCD à la borne HDMI de
votre périphérique de sortie numérique à
l'aide d'un câble HDMI.
• HDMI est pris en charge jusqu'à 1.0.
DVI OUT(LOOPOUT)
•Connectez un moniteur à un autre moni-
teur via un câble DVI, DVI vers HDMI.
• Raccordez le port [DVI OUT(LOOPOUT)]
du moniteur au port [HDMI IN] de l'autre
moniteur à l'aide du câble DVI vers HDMI.
• Les signaux HDMI et réseau envoyés via
le port [DVI OUT(LOOPOUT)] s'affichent
sur le deuxième écran ayant le port DVI
IN.
Remarque
Vous pouvez brancher jusqu'à 6 écrans à la
sortie bouclée DVI. Toutefois, vous pouvez
connecter jusqu'à 10 écrans en mode Full
HD en fonction du type de câble ou
d'équipement de signal branché.
RGB / COMPONENT / AV IN
•Connectez le port [RGB/COMPONENT/
AV IN] de l'appareil au port RGB du PC à
l'aide du câble D-SUB.
• Connectez le port [RGB / COMPONENT /
AV IN] du moniteur au port Composant
sur le périphérique externe à l'aide du câ-
ble RGB vers Composant.
• Raccordez le port [RGB / COMPONENT /
AV IN] du moniteur au port BNC du PC à
l'aide du câble RGB vers BNC.
• Connectez le port [RGB / COMPONENT /
AV IN] du moniteur au port AV sur le pé-
riphérique externe à l'aide du câble RGB
vers AV.
Introduction
14
AUDIO IN
Connectez le port [AUDIO IN] du moniteur au
port de sortie audio du PC ou du périphérique
externe à l'aide d'un câble audio.
AUDIO OUT
Connectez un casque ou une enceinte ex-
terne.
Remarque
Le port [AUDIO OUT] n'est pris en charge
que pour les modèles 460EX(n) et 550EX(n).
Kensington Lock
Un verrouillage Kensington est un dispositif
antivol qui permet de verrouiller l'appareil, de
manière à pouvoir l'utiliser en toute sécurité
dans un lieu public. La forme et l'utilisation
du dispositif de verrouillage pouvant varier
selon le modèle et le fabricant, consultez la
documentation du dispositif pour plus d'in-
formations.
Remarque
Vous devez acheter le verrou Kensington sé-
parément.
Pour verrouiller le moniteur,
procédez comme suit :
1. Enroulez le câble de verrouillage Ken-
sington autour d'un objet massif fixe
comme un bureau ou une chaise.
2. Glissez l'extrémité du câble avec le ver-
rou attaché au travers de l'extrémité en
boucle du câble de verrouillage Ken-
sington.
3. Insérez le dispositif de verrouillage dans
le verrou Kensington du moniteur ( ).
4. Fermez le verrou ( ).
Remarque
•Ces instructions ne sont que générales.
Pour des instructions exactes, consultez
Introduction
15
le manuel de l'utilisateur fourni avec le
dispositif de verrouillage.
• Vous pouvez acquérir le dispositif de ver-
rouillage dans un magasin d'électroni-
que, une boutique en ligne ou notre
centre de service.
Remarque
Reportez-vous à Connexion des câbles pour plus d'informations sur la connexion des câbles.
Télécommande
Remarque
Le bon fonctionnement de la télécommande peut être affecté par un téléviseur ou un autre
périphérique électronique fonctionnant à proximité de l'écran à plasma, en raison d'interfér-
ences avec la fréquence.
POWER
OFF
Pavé numérique
DEL / bouton GUIDE
+ VOL -
SOURCE
D.MENU
TOOLS
Haut - Bas et Gauche-Droite
INFO
BOUTONS DE COULEUR
TTX/MIX
MTS/DUAL
ENTER/PRE-CH
MUTE
CH/P
TV
MENU
RETURN
EXIT
MagicInfo
1. POWER Allume le moniteur.
2. OFF Eteint le moniteur.
Introduction
16
3. Pavé numérique Permet de saisir le mot de passe pendant le réglage de
l'OSD ou d'utiliser MagicInfo.
Permet de changer de chaîne.
4. DEL / Bouton
GUIDE
Le bouton « - » permet de sélectionner les chaînes numér-
iques.
Affichage EPG (Guide électronique des programmes).
- Cette fonction n'est pas disponible sur cet écran LCD.
5. + VOL - Règle le volume audio.
6. SOURCE Sélectionne une source d'entrée externe connectée ou le
mode MagicInfo.
Appuyez sur ce bouton pour changer la SOURCE du signal
d'entrée.
La modification de la SOURCE n'est possible que pour les
périphériques externes connectés à l'écran LCD.
7. D.MENU Écran de menu DTV
- Cette fonction n'est pas disponible sur cet écran LCD.
8. TOOLS Permet de sélectionner rapidement les fonctions les plus
courantes.
- Cette fonction n'est pas disponible sur cet écran LCD.
9. Haut - Bas et Gauche-
Droite
Se déplace horizontalement ou verticalement d'une option
de menu à une autre, ou règle les valeurs de menu sélec-
tionnées.
10. INFO Les informations sur l'image en cours sont affichées dans
le coin supérieur gauche de l'écran.
11. BOUTONS DE COU-
LEUR
Permet d'ajouter ou de supprimer des chaînes et d'en mém-
oriser dans la liste des chaînes favorites du menu "Channel
List".
- Cette fonction n'est pas disponible sur cet écran LCD.
12. TTX/MIX Les chaînes de télévision fournissent des services d'infor-
mations écrites via le Télétexte.
- Boutons de télétexte
- Cette fonction n'est pas disponible sur cet écran LCD.
13. MTS/DUAL
MTS-
Vous pouvez sélectionner le mode MTS (Multichannel Tel-
evision Stereo).
Type audio Mode_MTS/S Par défaut
Introduction
17
