Samsung JADE LN A330J1D Series Guía de instalación

 

LCD TV Jade

TRAINING MANUAL

LN**A330J1D

LN32A300J1D

LCD TV Jade

TRAINING MANUAL

LN**A330J1D

LN32A300J1D

<19”> <26”/32”/37”/40”>

 

Agenda

I. Understanding of LCD TV

II. Inside of Jade

III. Board description

IV. Disassembly

V. Trouble Shooting

VI. Attachment

 

Ⅰ. Understanding of LCD TV

UNDERSTANDING

OF LCD TV

 

CONTENTS

I. LCD TV advantage

II. Basic theory of LCD PANEL

III. Basic block of LCD TV

IV. Basic block of ain PBA

V. What is scaler?

VI. TV signal types

VII. TV connector types

Ⅰ. Understanding of LCD TV

 

LCD TV Advantage

igh Sharpness, Resolution

Thin and Light

Low Power Consumption

Real DTV

Long Life

Ⅰ. Understanding of LCD TV

 

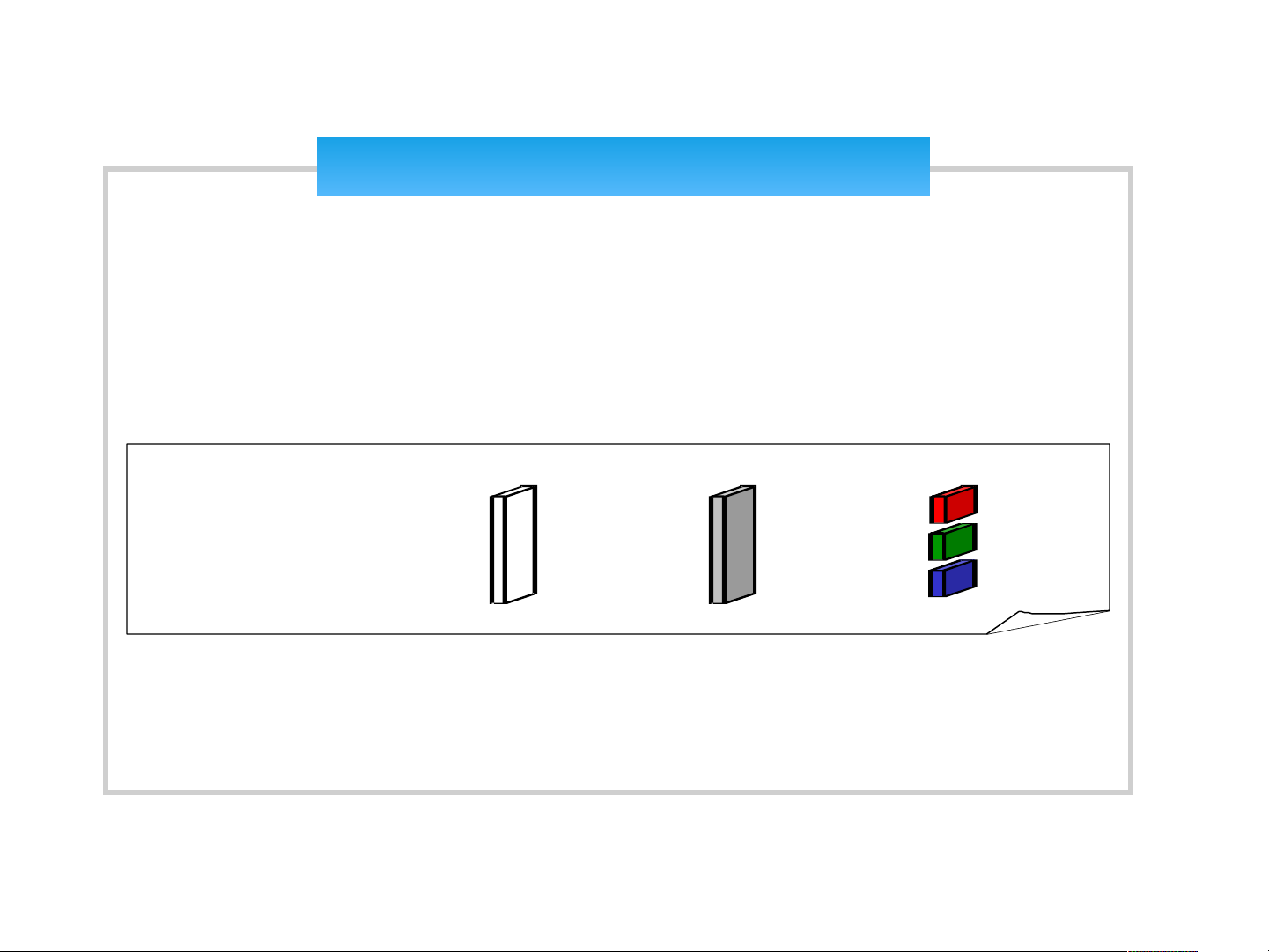

Basic Theory Of LCD PANEL

A) B) C)

A) Back Light B) TFT C) LCD D) Color Filter

A) Lamp Make Light

B) TFT Adjust LCD Array

C) LCD Array can Adjust Light amount (Like Camera Iris )

D) Color Filter Make RGB Color

Ⅰ. Understanding of LCD TV

 

Basic Block of LCD TV

   

  

  

  

  

          

     

         

         

   

  

    

!    → " #   $  %#   $   &&&&

!     →'    # 

Ⅰ. Understanding of LCD TV

 

Basic Block of Main PBA

   

 



(









)*#

)+,#



 





   

"

#$

- #$



).&.#



   

  /



 



'

Ⅰ. Understanding of LCD TV

 

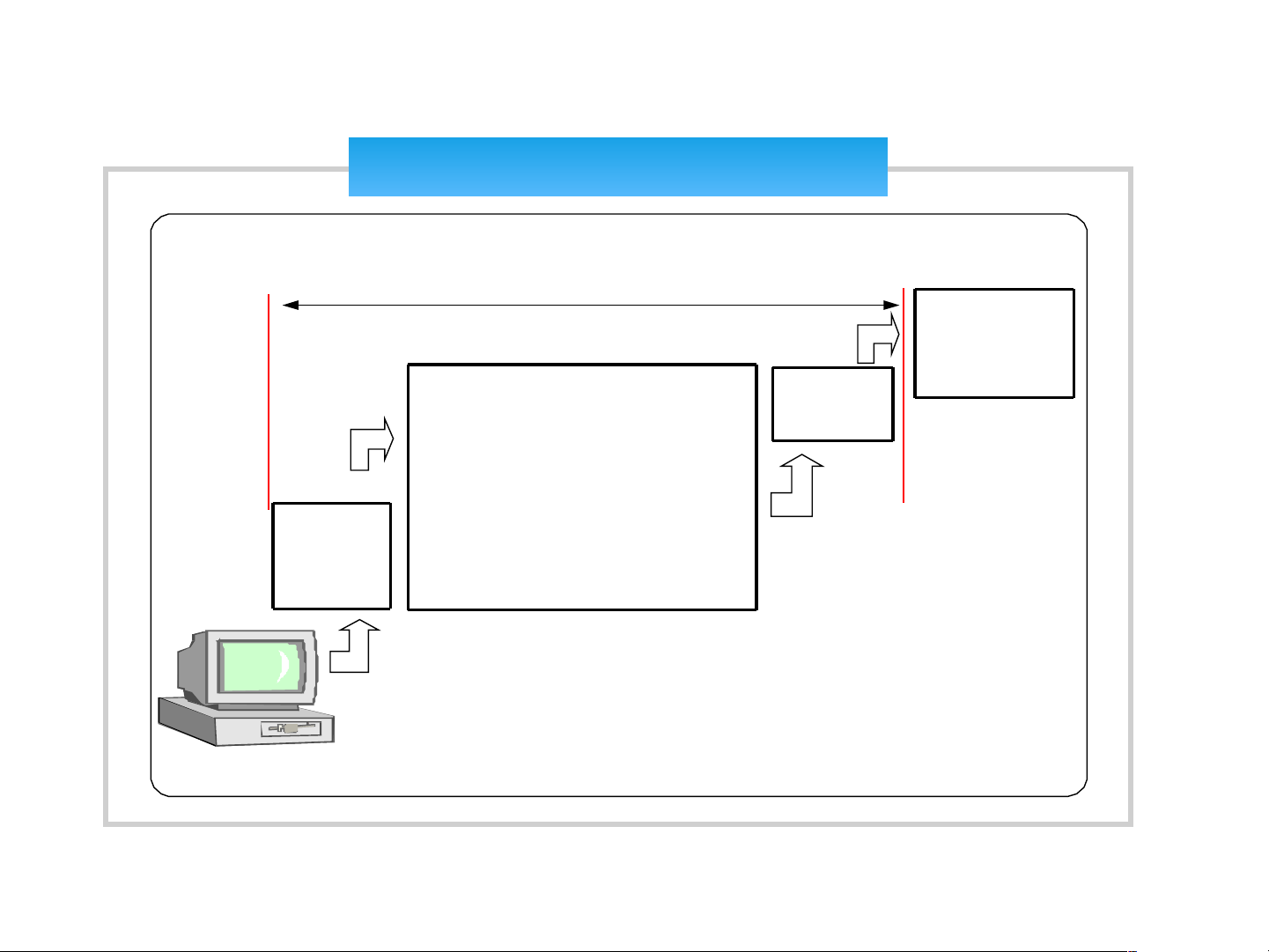

What is SCALER?

- CRT can display any resolution picture without conversion

but LCD and PDP can do only with scaler

- Accepting input images from multiple sources and displaying

them on any flat panel display

- Scaler is most important IC in flat panel display



Ⅰ. Understanding of LCD TV

 

1. RF(Radio Frequency)

- 50~900Mz Frequency Domain

- Composite signal+sound signal

2. CVBS(Usually AV)

- Composite video and sound signal

3. Super V S

- Separate Y and C from composite signal

4. RGB

- Usually use PC, 15pin D-sub

5. Analog Component (Y,Pb,Pr)

- Usually Component

6. Digital Component(Y,Cb,Cr)

7. DVI(Digital Visual Interface)

- Standard from DDWG(Digital Display Working Group)

- TMDS(Transition Minimized Differential Signaling Signal)

8. DMI( igh Definition Multimedia Interface)

- DVI+Digital Sound

Signal types

Ⅰ. Understanding of LCD TV
