Samsung DVD-905 Manual de usuario

DIGITAL VIDEO DISC PLAYER

DVD905

SERVICE

1. Precautions

2. Reference Information

3. Product Specifications

4. Disassembly and Reassembly

5. Thoubleshooting

6. Exploded Views and Parts List

7. Electrical Parts List

8.

Block Diagram

9. PCB Diagrams

10. Wiring Diagram

11. Schematic Diagrams

Manual

DIGITAL VIDEO DISC PLAYER CONTENTS

© Samsung Electronics Co., Ltd. MAY. 1997 AH68-20166A / AH68-20167A

All manuals and user guides at all-guides.com

all-guides.com

Schematic Diagrams

11-2 Samsung Electronics

11-1 SMPS

All manuals and user guides at all-guides.com

Schematic Diagrams

Samsung Electronics 11-3

11-2 FRONT

All manuals and user guides at all-guides.com

Schematic Diagrams

11-4 Samsung Electronics

11-3 MICOM

All manuals and user guides at all-guides.com

Schematic Diagrams

Samsung Electronics 11-5

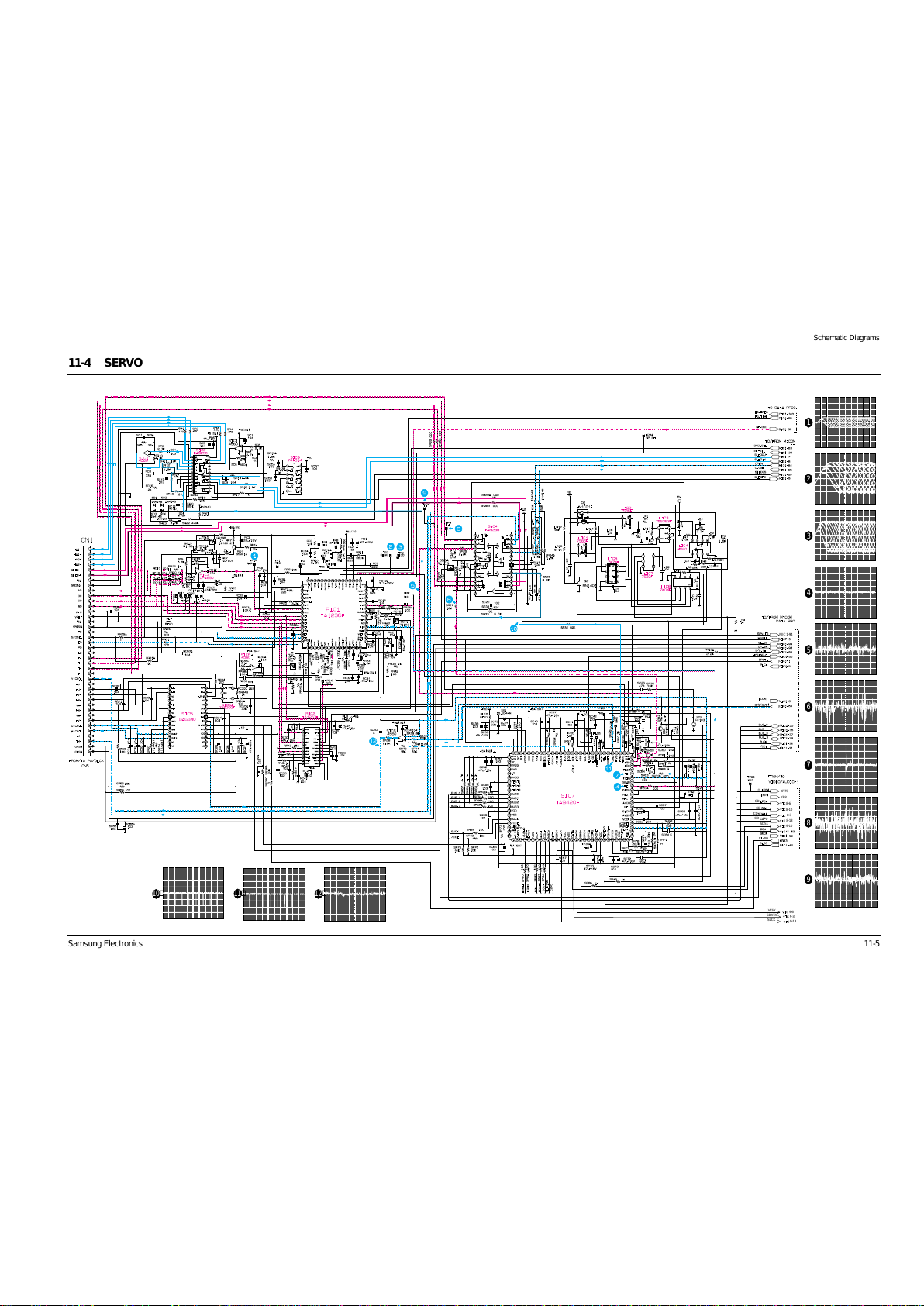

11-4 SERVO

KR75

CD

CD

CD

CD

SDS1

KR8

8-6

8-10

8-3

8-13

9-10

MIC 1-94

9-6

9-3

9-13

VFSY

SDATA

SLCK

10



11



12



1

2

3

4

5

6

7

8

9

All manuals and user guides at all-guides.com

Schematic Diagrams

11-6 Samsung Electronics

11-5 VIDEO

1

2

3

4

5

7

8

9

10

6

11

12

13

14

15

16

All manuals and user guides at all-guides.com

all-guides.com

Schematic Diagrams

Samsung Electronics 11-7

11-6 AUDIO - 1

1

2

3

4

5

7

8

9

10

1

7

6

In case of CD

In case of DVD

In case of CD

In case of DVD

All manuals and user guides at all-guides.com

Schematic Diagrams

11-8 Samsung Electronics

11-7 AUDIO - 2

All manuals and user guides at all-guides.com

Schematic Diagrams

Samsung Electronics 11-9

11-8 DATA PROCESSOR

All manuals and user guides at all-guides.com

Schematic Diagrams

11-10 Samsung Electronics

11-9 A/V DECORDER

All manuals and user guides at all-guides.com
