Samsung AW0700 Guía de configuración

MANUAL DE

INSTRUCCIONES

AW0700/AW1000

AW0800/AW1200

AW0700A

TIPO VENTANA

AIRE ACONDICIONADO PARA HABITACIONES

(ENFRIAMIENTO)

DB68-00963A(3)

S-2

Las siguientes precauciones de seguridad deberán ser tomadas cuando

usted esté utilizando su aire acondicionado.

Precauciones de Seguridad

1 La unidad debe estar conectado dentro del circuito independiente. El aire acondicionado

deberá instalarse de acuerdo con las regulaciones nacionales de alambrados y las

regulaciones de seguridad cuando sean aplicables.

2 Algunas ubicaciones de instalaciones podrán requerir la instalación de interruptores de corto

circuito o conexión a tierra.

4 Aseguresé de que la unidad se encuentre ventilada correctamente en todo tiempo;

no coloque ropa u otros materiales encima de ella.

5 No vaya a derramar niguna clase de liquido dentro de la unidad.

Si esto ocurre, desconnecte la unidad y contacte con el especialista en instalación.

6 No coloque nada entre las aspas de salida de aire, porque los abanicos internos pueden ser

dañados y usted puede salir herido. Mantenga a los niños lojos de la unidad.

7 No coloque ningún obstáculo enfrente de la unidad.

8 Se recomienda a los dueños de esta unidad de no tratar de arreglar la unidad a su propia

cuenta. A cambio, se les recomienda comunicarse directamente a nuestros centros de

servicio o donde compró esta unidad.

9 No use cordón de extensión con este producto.

10 El aparato no está pretendido para uso por niños o personas débiles sin la supervisión de

personas mayores y siempre debe estar supervisado absolutamente en que los niños no

jueguen con el aparato.

11 Nunca vaya a poner en reserva o transportar el aire acondicionador hacia abajo o hacia el

costado para evitr daños al compressor.

3 Si se daña el cordón de suministro de energía, deberá reemplasar por un cordón especial

o montaje que se encuentra disponible del fabricante o su agente de servicio.

El manufactor no tomara la responsabilidad de los accidentes causados

si el aire acondicionador no esta instalado firmemente o seguro, durante

la instalación o en el uso del producto. Si no esta seguro sobre la insta-

lación, contacte con su especialistas en instalación.

Contenido

◆PREPARANDO SUAIRE ACONDICIONADO

■Precauciones de Seguridad ........................................................................... 2

■Descripción de cada Componente ................................................................. 4

■Preparandose para Empezar ......................................................................... 5

◆OPERANDO SUAIRE ACONDICIONADO

■Enfriando su Habitación ................................................................................. 6

■Ventilando su Habitación ................................................................................ 7

■Apagado del Acondicionador de Aire ............................................................. 7

■Ajustando la Dirección de la Corriente de Aire Horizonta............................... 8

■Ajuste de la Dirección del Flujo de Aire Verticalmente .................................. 8

◆RECOMENDACIONES PARA ELUSO

■Falla de Energia ............................................................................................. 9

■Rangos de Temperatura y Humedad .............................................................. 9

■Limpiando su Aire Acondicionado .................................................................. 10

■Resolviendo Problemas Comunes ................................................................. 11

■Especificaciones Técnicas .............................................................................. 11

S-3

Descripción de cada Componente

Filtro del aire(El filtro

de aire está localizado

en el interior.)

Palanca de ajuste

de la dirección

del flujo de aire Palanca de

ventilación

Guías del flujo de aire

exteriores (orientación

arriba/abajo)

Salida de aire

Entrada de aire

(afuera)

Enchufe

(El tipo de enchufe puede

adaptarse de acuerdo

al tipo de voltaje local.)

Selector Control de

temperatura Selector Control de

temperatura

AW0700/AW0700A/AW0800 AW1000/AW1200

Entrada de aire

(adentro)

COMO ABRIR LA UNIDAD DE OPERACION

◆ Simple para habrir usando las manilas.

❄El diseño y la configuración están

sujetos al cambio según el modelo.

S-4

Preparandose para Empezar

S-5

Ud. acaba de comprar el aire acondicionador de Samsung tipo ventana el cual debe ser

instalado siguendo las instruciones del dueño.

Las instrucciones del propietario contienen información muy valiosa sobre como usar

su aire acondicionado. Por favor tomese tiempo para leer estas instrucciones ya que le

ayudarán a aprovechar al máximo las características de la unidad.

Enfriando Su Habitación

Para controlar la dirección del aire, fíjese en la página 8.3

81˚F ~ 73˚F

73˚F

~ 64˚F

81˚F

~ 84˚F

S-6

Mueva el SELECTOR y colóquelo en “ HI COOL ” , “MED COOL”

o “ LOW COOL”.

Resultado:◆ El aire acondicionado comenzará a funcionar en el modo

de enfriamiento.

NNoo

oott

ttaa

aa◆Puede cambiar los modos en cualquier momento.

Gire el control del THERMOSTAT a la posición deseada.

Usted deberá seleccionar el modo COOL si desea ajustar:

◆Temperatura de enfriamiento

◆Velocidad del abanico durante enfriando

Temperaturas posibles: Puede ser ajustado entre 64°F y 84°F.

Resultado:

El acondicionador de aire comienza a refrigerar si la temperatura

de la habitación es superior a la temperatura seleccionada.

Ventilando su Habitación

Apagado del Acondicionador de Aire

Para apagar la unidad, ajuste el SELECTOR en la posición OFF.

Resultado: El acondicionador de aire deja de funcionar.

Si el aire del habitación está demasiado cargado, puede ventilarla la

habitación utilizando la función Fan.

Puede apagar el acondicionador de aire cuando lo desee.

Mueva el SELECTOR y colóquelo en “ HI FAN ” o “ LOW FAN ”.

Resultado:◆ El acondicionador de aire arranca en modo FAN.

NNoo

oott

ttaa

aa◆

HI FAN :

El abanico gira rápidamente.

◆

LOW FAN :

El abanico gira lentamente.

◆ Puede cambiar los modos en cualquier momento.

Para controlar la dirección del aire, fíjese en la página 8.3

Si desea renovar el aire viciado, pulse la palanca de ventilación que se

encuentra en la parte frontal de la unidad hacia la derecha hasta la posición

de apertura ( ).

Resultado

:◆

El aire interior de la habitación circula y el aire viciado sale fuera.

Por el contrario, pulse la palanca de ventilación hacia la izquierda hasta

la posición de cierre ( ).

Resultado

:◆

El aire simplemente circula dentro de la habitación.

S-7

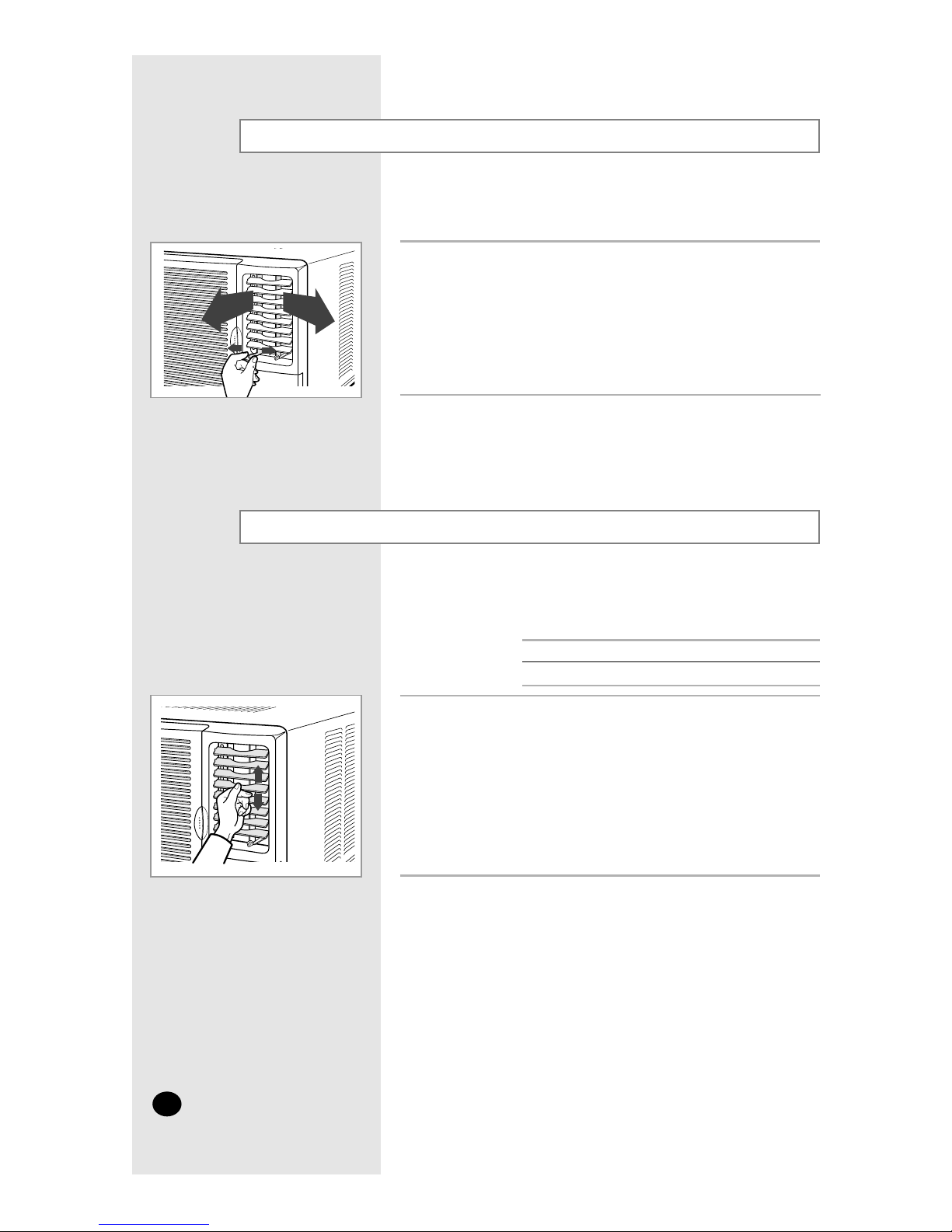

Ajustando la Dirección de la Corriente de Aire Horizontal

Ajuste de la Dirección del Flujo de Aire Verticalmente

Asimismo, dependiendo de la posición de la unidad en la habitación,

puede ajustar la orientación de las guías del flujo de aire exteriores

que se encuentran en la parte derecha de la unidad.

RECOMENDACIÓN

Al...

Refrigerar

Ajuste las guías...

Hacia arriba.

Ajuste las guías del flujo de aire a la posición deseada,

moviéndolas hacia arriba o hacia abajo.

◆ Si orienta las guías del acondicionador de aire hacia abajo

y la unidad opera en modo Cool durante largos períodos

de tiempo, las gotas de condensación pueden:

- Formarse en la superficie de las guías

- Producir goteos desde las guías

NNoo

oott

ttaa

S-8

Si se ajustan de manera adecuada las aspas superior/inferior para la

dirección del flujo de aire, se puede utilizar efectivamente.

Las persianas para el control de las direcciones laterales de lado a lado

están juntas y se controlan con una palanca. Dichas persianas regulan el

aire expulasándolo hacia la derecha, hacia la izquierda o hacia afuera.

Si se utiliza el acondicionador con... Entonces...

Temperaturas más altas La función de protección automática se activará

y el acondicionador se apagará.

Temperaturas más bajas Una perdida de agua o alguna otra malfunción puede

suceder a causa de que el cambiador de calor se ongela.

Niveles de humedad más altos Si el aparato se usa durante largos períodos de tiempo,

el agua puede condensarse en la superficie de la unidad

y dar lugar a goteos.

La siguiente tabla indica los rangos de temperatura y humedad en los que

se puede utilizar el acondicionador de aire.

Modo Temperatura

interior Temperatura

exterior Humedad interior

Refrigeración

70°F a 90°F aprox. 70°F a 110°F aprox. 80%

o inferior

Falla de Energia

Rangos de Temperatura y Humedad

S-9

Si ocurre falla de energia, ajuste el SELECTOR al OFF.

Cuando la energia regrese, espere cinco minutos antes de encender la

unidad.

Limpiando su Aire Acondicionado

Si... Entonces...

No va a utilizar el ◆Programe el ventilador durante varias

acondicionador de horas para que el interior del

aire durante un largo acondicionador de aire se seque

período de tiempo en su totalidad.

◆Apague el acondicionador de

aire y desconéctelo del enchufe.

◆Limpie el filtro de aire y las superficies

externas.

No ha utilizado el Programe el ventilador durante varias

acondicionador de horas para que el interior del acondicionador

aire durante un largo de aire se seque su totalidad.

en período de tiempo

Mantenga la manilla del filtro de aire, deslice suavemente hacia la izqulerda y

habra la rejilla frontal.

Jale el filtro de aire hacia el lado derecho.

Remueva todo el polvo del filtro de aire con una aspiradora y

un cepillo.

Cuando lo termino,

inserte el filtro de aire en la posición original.4

Limpie la superficie de la unidad con un detergente neutral, y limpie

nuevamente con un paño seco. (Asegurese de no utilizar benceno,

solventes u otros productos químicos.)

NNoo

oott

ttaa

S-10

Con la removición de la rejilla frontal le hace más facil de

limpiar el aire acondicionador solo necesita habrir lo más

possible la rejilla.

NNoo

oott

ttaa

Asegurese de limpiar periodicamente el filtro para usar y mantener el aire

acondicionado en buenas condiciones por un largo periodo de tiempo.

Cuando limpie el aire acondicionado, apague y

desconecte el enchufe.

IMPORTANTE

El método de desintegrar o integrar el rejilla frontal.

Mantenga la manilla del filtro

y el parte bajo y abra.

Solta el gancho de seguridad y

desintegre el rejilla frontal.

Cuando integre, suspende el

gancho de seguridad y

lo enasemblea.

Cuando se desintegre el rejilla frontal, el gancho de seguridad está

aplicado para la seguridad del usuario.

gancho de seguridad

Otros manuales para AW0700

Este manual sirve para los siguientes modelos

Tabla de contenidos

Otros manuales de Acondicionador de aire de Samsung

Samsung

Samsung SPHA503 Manual de usuario

Samsung

Samsung AVXWH series Manual de usuario

Samsung

Samsung AHT18P1HBA Manual de usuario

Samsung

Samsung AW09P1 Series Manual de usuario

Samsung

Samsung AZ09F1KE Manual de usuario

Samsung

Samsung AJ NCJ2EG Series Manual de usuario

Samsung

Samsung AW05M0YEA Manual de usuario

Samsung

Samsung MXD-14K218A Manual de usuario

Samsung

Samsung Cassette Type Series Manual de usuario

Samsung

Samsung MH18AP1-09 Manual de usuario

Samsung

Samsung FH070EAV Instrucciones de construcción

Samsung

Samsung AR HV5N Series Guía

Samsung

Samsung AW07LH Series Manual de usuario

Samsung

Samsung Slim Duct CNH LDB Series Manual de instrucciones

Samsung

Samsung AR TXHZ Series Manual de usuario

Samsung

Samsung AC200KNHPKH Manual de usuario

Samsung

Samsung AC024KN4DCH Manual de usuario

Samsung

Samsung AC052BN6PKG Manual de usuario

Samsung

Samsung AMxxxNN1PEH Series Manual de usuario

Samsung

Samsung AD19A1E07 Manual de usuario

Samsung

Samsung MCM-A200 User Manual (XP) Manual de usuario

Samsung

Samsung GH052EAM Manual de usuario

Samsung

Samsung AWT18QBHDA Manual de usuario

Samsung

Samsung AS 09R Series Manual de usuario

Manuales populares de Acondicionador de aire de otras marcas

Spheros

Spheros CC 355 Manual de usuario

Bosch

Bosch Climate 5000 SCI 24 CAS/ OU- OUE Manual de usuario

Panasonic

Panasonic CS-E12HKEW Manual de usuario

nedis

nedis ACMB1WT7 Manual de usuario

Daikin

Daikin FCFV50A Manual de usuario

Fujitsu

Fujitsu Inverter ASBA30JFC Manual de usuario

Toshiba

Toshiba RAS-M10SMUV-E Manual de usuario

Daikin

Daikin FXLQ20MAVE Manual de usuario

Hitachi

Hitachi RAS-E24CAK Manual de usuario

CIAT

CIAT Magister 2 Series Guía

Bestron

Bestron AAC6000 Manual de usuario

Hisense

Hisense 7K Manual técnico

Frigidaire

Frigidaire FFRE0533S1E0 Manual de usuario

Frigidaire

Frigidaire CRA073PU11 Manual del propietario

Soleus Air

Soleus Air GB-PAC-08E4 Manual de usuario

McQuay

McQuay MCK020A Manual de usuario

Webasto

Webasto Frigo Top 25 DS Manual de usuario

Frigidaire

Frigidaire FAZ12ES2A Manual de usuario
