Sabaj WP-560 Instrucciones de uso

PROJECTOR LIFT

Instrukcja montażu i obsługi/Assembly and operating manual

Modele/Models:

•WP-560

YouTube link for

installation manual

PROJECTOR LIFT WP-560

helpdesk@sabaj.pl

Spis treści/Table of contents

[PL]

Instrukcja montażu i obsługi.............................................................................................................3

Zawartość zestawu....................................................................................................................... 3

Montaż podnośnika ......................................................................................................................4

Informacje o sterowniku................................................................................................................9

[ENG]

Assembly and operating manual ................................................................................................ 13

Set contents ............................................................................................................................... 13

Lift assembly .............................................................................................................................. 14

Control box manual .................................................................................................................... 20

Przed zaplanowaniem montażu instalator

musi określić:

•Rozmiar gwintu otworów montażowych

w projektorze

•Miejsca montażu kabli

•Wagę projektora

Before planning the installation, the

installer must determine the following:

•The thread size of the mounting holes

on the projector

•The cables mounting locations

•The projector's weight

Instrukcja montażu i obsługi

www.rtv.sabaj.pl

Instrukcja montażu i obsługi

Zawartość zestawu

Lp.

Nazwa części

Ilość

Rys.

1. Podnośnik WP-560 1 szt.

2. Rama pokrywy 1 szt.

3. Uchwyt sufitowy wraz ze śrubami 6 szt.

4. Prowadnik przewodów 1 szt.

5. Długie kołki gwintowane 4 szt.

6. Sterownik 1 szt.

7. Pilot RF-Remote-2W 1 szt.

8. Uchwyt kablowy 2 szt.

9. Instrukcja montażu i obsługi* 1 szt. *niniejszy dokument

10. Kluczeimbusowe1 kpl.

PROJECTOR LIFT WP-560

helpdesk@sabaj.pl

Wymagane narzędzia dodatkowe:

Lp.

Nazwa narzędzia

Rys.

1. Śrubokręt krzyżakowy

2. Poziomica

3. Klucz płaski

rozm. 13

4. Piła do metalu

5. Wkrętarka lub wiertarka

6. Wiertło (8 mm)

Montaż podnośnika

1. W wybranym miejscu wytnij otwór o wymiarach 600x600 mm pod montaż windy projektora

(rys. 3).

2. Wykorzystując załączony szablon, wyznacz miejsca mocowania windy projektora w stropie:

4 rekomendowane i 2 dodatkowe otwory (konieczne w razie miejscowego osłabienia

podłoża podczas wiercenia 4 zaleconych otworów. Następnie wywierć otwory pod montaż

podnośnika (rys. 4a, 4b).

rys. 3

Instrukcja montażu i obsługi

www.rtv.sabaj.pl

1.Korzystając z poziomicy 2.Dopasuj szablon do 3.Wywierć otwory według

zaznacz na suficie 2 narożniki zaznaczonych punktów szablonu

z wyciętego otworu

rys. 4b

3. Wykorzystując 4 śruby wraz z dyblami, przytwierdź windę projektora uchwytami (1, 2, 3, 4)

do stropu tak, aby opuszczana część podnośnika była ustawiona centralnie względem

istniejącego lub planowanego wycięcia w suficie. Jeżeli strop nie jest równy lub posiada

liczne krzywizny, wykorzystaj pozostałe dwa uchwyty (rys. 5).

LIFT FRONT

SIDE

Drill holes for hanging the Lift - 2szt. Outline of

cutout in the suspended ceiling.

Extra mounting holes

Drill holes for hanging the Lift - 2szt.

rys. 4a

rys. 5

Wykorzystując regulacje przy uchwytach,

wypoziomuj windę projektora

PROJECTOR LIFT WP-560

helpdesk@sabaj.pl

4. Montaż uchwytów kablowych (rys. 6a, 6b):

Krok 1. Wciśnij uchwyt w kwadratowy otwór

Krok 2. Wciśnij plastikową śrubkę w otwór

Krok 3. Przeciągnij kable przez oczko

5. a) Połącz podnośnik ze sterownikiem (rys. 7a i 7b). Sterownik można przymocować do

stropu, przykręcić na suficie lub położyć obok podnośnika.

b) Wtyczkę wiązki wetknij w gniazdo sterownika (rys. 7c). Włóż wtyczkę sterownika do

zasilania.

rys. 6a

rys. 7a

rys. 6b

rys. 7b

Instrukcja montażu i obsługi

www.rtv.sabaj.pl

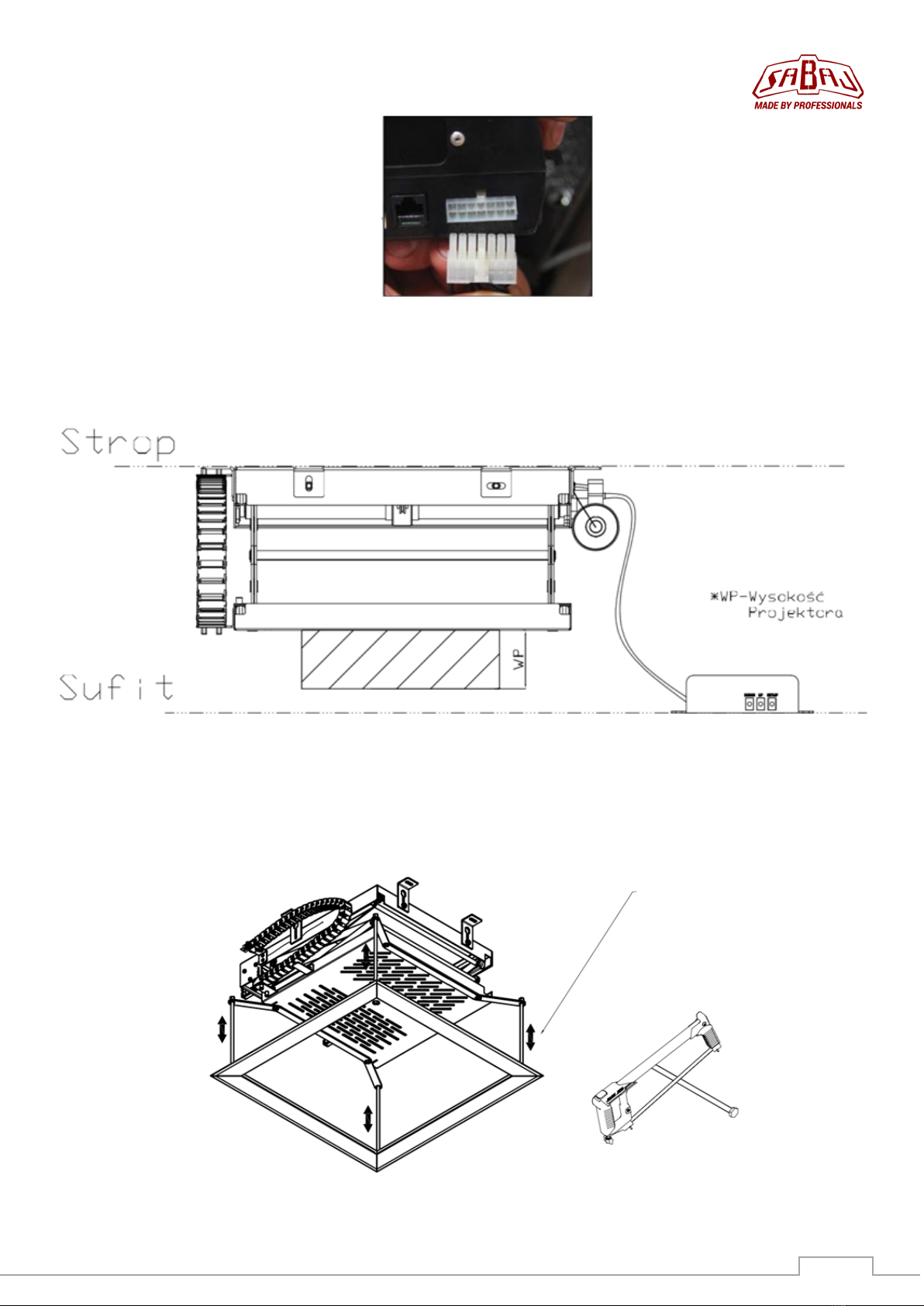

UWAGA: Jeżeli wyświetlacz sterownika pokazuje liczbę lub symbol, niezwłocznie sprawdź jego

znaczenie w tabeli symboli na stronie 11.

6. Za pomocą przycisków UP i DOWN dopasuj wysokość dolnej części WINDY

PROJEKTORA tak, aby zamontowany projektor był uniesiony o 3 cm. ponad górną

krawędź sufitu podwieszanego (rys 8a). Za pomocą śrub dokonaj dokładnej regulacji

wysokości maskownicy (rys. 8b). Maskownica powinna delikatnie dotykać sufitu po

ustawieniu podnośnika w pozycji górnej.

7. Po dokładnym ustawieniu, dokręć nakrętki blokujące śruby (rys. 9).

Skróć nadmiernie

długie śruby za

pomocą piły do

metalu

rys. 7c

rys. 8b

rys. 8a

PROJECTOR LIFT WP-560

helpdesk@sabaj.pl

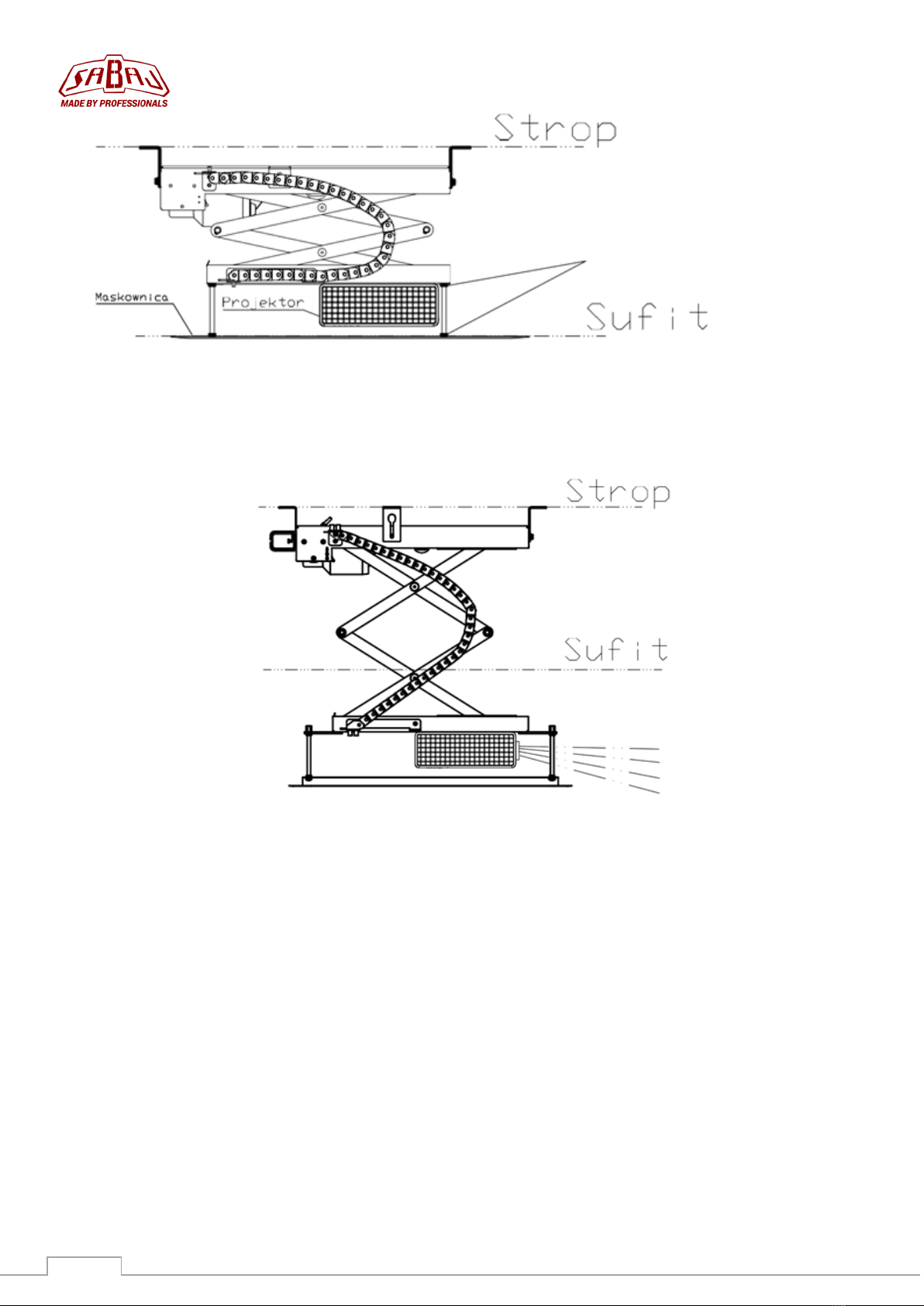

8. Za pomocą przycisków DOWN oraz UP ustaw pozycję pracy projektora (punkt 10).

rys. 9

nakrętki

rys. 10

Instrukcja montażu i obsługi

www.rtv.sabaj.pl

9. Zaślep maskownicę (rys. 11).

Informacje o sterowniku

Sterownik dostarczony w zestawie jest zaprogramowany fabrycznie do maksymalnych zakresów

ruchu podnośnika.

10. Panel sterowania

rys. 11

maskownica

PROJECTOR LIFT WP-560

helpdesk@sabaj.pl

Gniazdo

kontroli

podnośnika

Gniazdo RJ45

Wtyczka

zasilania

Gniazdo Power Guard

UWAGA: W zależności od wersji podnośnika typ wtyczki zasilającej będzie kompatybilny z

gniazdem w Twoim kraju.

11. Programowanie pozycji preferowanej:

UWAGA! Ustawienie Pozycji preferowanej jest wymagane, żeby podnośnik działał

poprawnie.

Aby ustalić pozycje preferowane:

•Naciśnij i przytrzymaj przycisk SETUP przez około 2 sekundy, aż zaświeci się

czerwona dioda SETUP i usłyszysz 2 krótkie dźwięki "beep". Jesteś teraz w trybie

programowania.

•Naciśnij przycisk DOWN, aby ustawić preferowaną pozycję dolną (otwarcia). Po

ustawieniu preferowanej pozycji naciśnij przycisk RC-SET (usłyszysz powtarzające
