RTS Digital Matrix Intercom RT-2M Manual de usuario

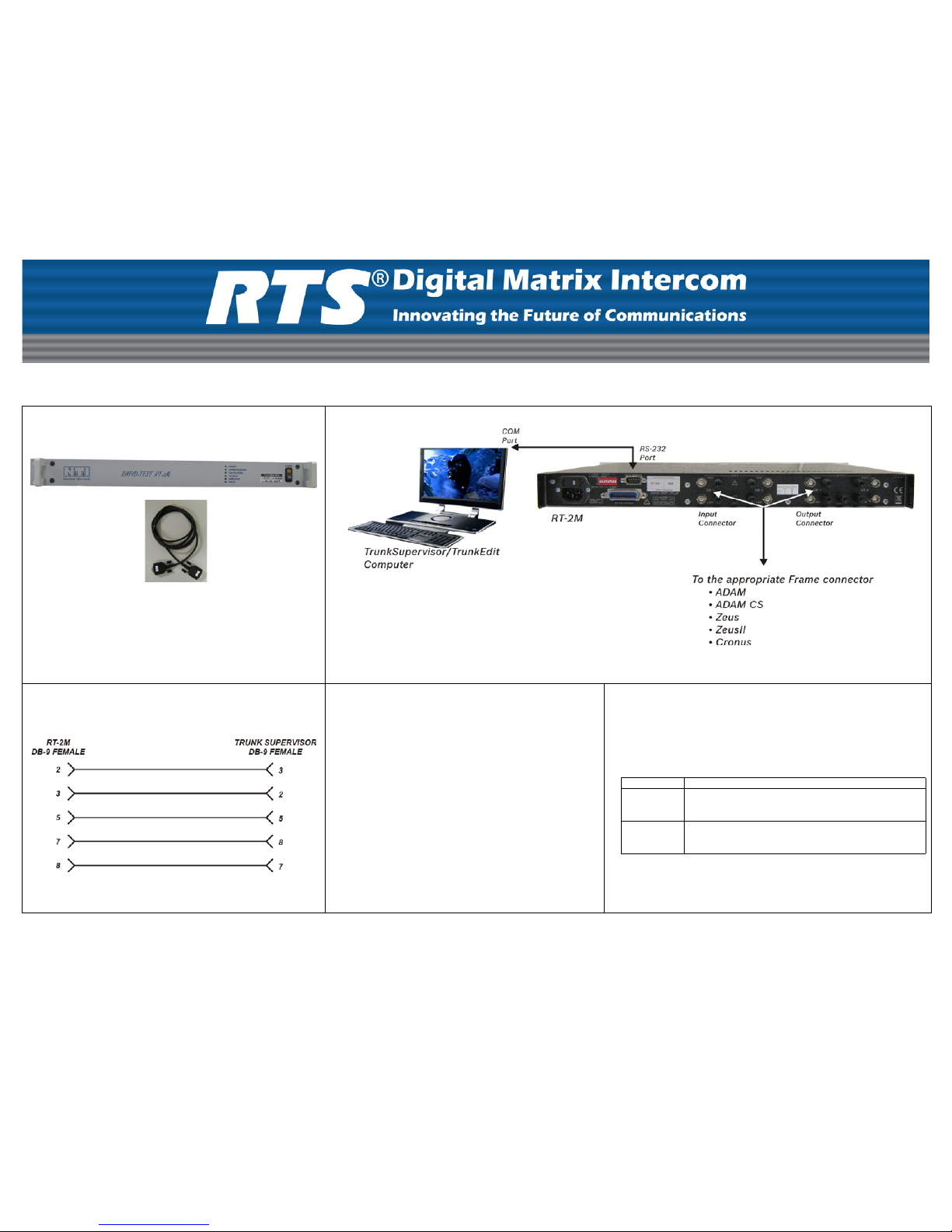

RT-2M (90007891000) Quick Start Guide

NOTE: See the entire system diagram on reverse side.

RS-232 Cable Pinout Step 1. Cable the Trunk Supervisor/TrunkEdit PC to the

RT-2M.

NOTE: In Trunk Supervisor, you must designate

the intercom and port number the RT-2M

sends the test signal over.

To cable the Trunk Supervisor/TrunkEdit PC to the

RT-2M, do the following:

1. Using the included cable, connect a COM port on

the Trunk Supervisor computer to the RS-232

Interface connector on the rear panel of the RT-2M.

Step 2. Cable the RT-2M to the Frame.

To cable the RT-2M to the Frame, do the following:

1. Using the appropriate connector defined below, connect the

RT-2M to the Frame:

2. Connect the other end of the connector to the trunking

connection port as defined in the Trunk Supervisor software.

CONNECTOR CONNECTION

RJ-12 •Plug pins 2 and 5into the Ch 1 input connector terminals.

•Plug pins 3 and 4into the Ch 1 output connector terminals.

DB-9 •Plug pins 7 and 8 into the Ch 1 input connector terminals

•Plug pins 4 and 5 into the Ch 1output connector terminals.

INCLUDED PARTS:

•RT-2M Unit

•DB-9 Cable

LIT000306000 Rev. A 11/2008
