ROBLIN DIVA 900 S Manual de usuario

FR Manuel dÌ'Instructions

GB Instruction Manual

Diva 900 S

Chère Madame, Cher Monsieur,

Si vous suivez attentivement les

recommandations contenues dans ce mode

d’emploi, votre hotte

restera toujours efficace, et fournira

constamment les mêmes performances.

SOMMAIRE

CONSEILS ET SUGGESTIONS 23

CARACTERISTIQUES 24

INSTALLATION 26

UTILISATION 29

ENTRETIEN 30

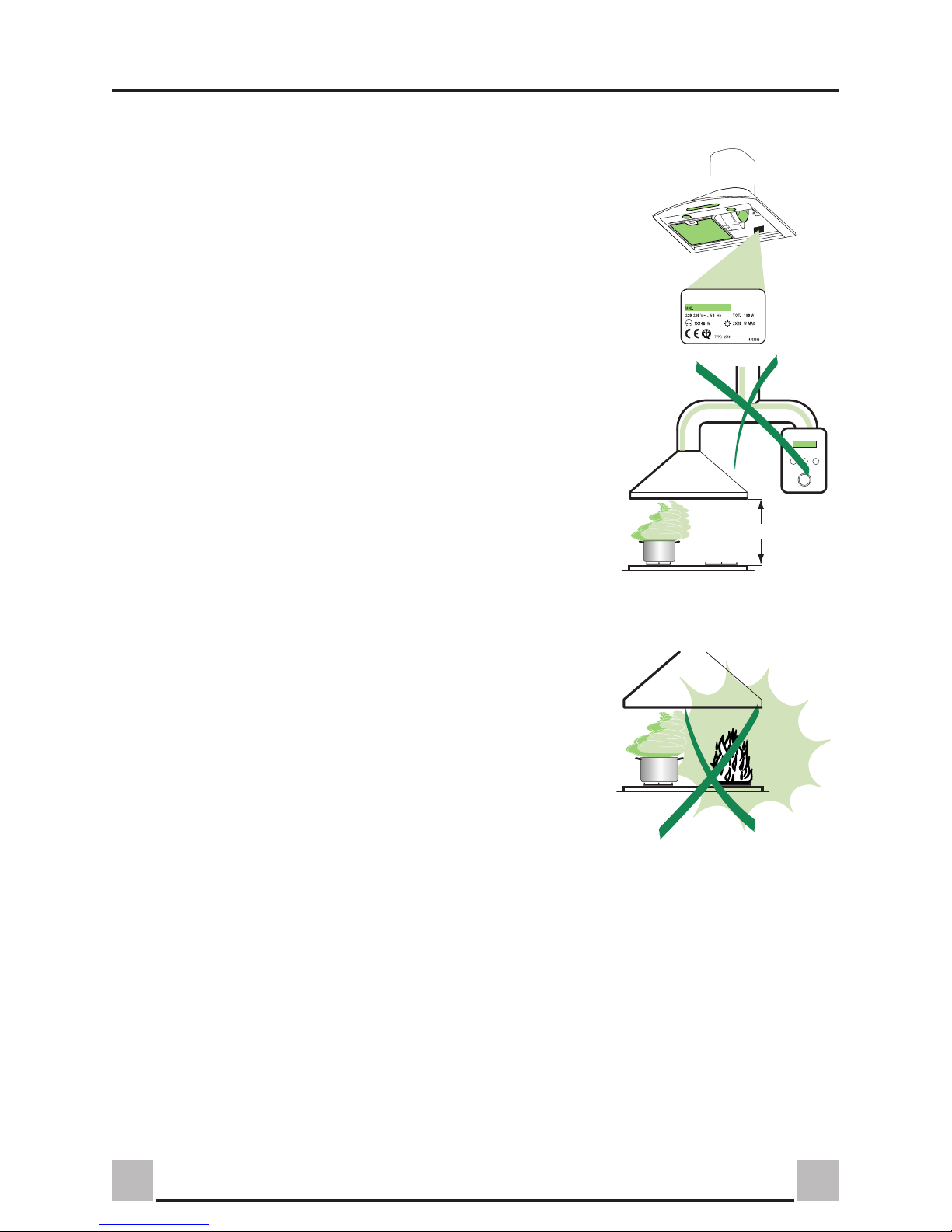

CONSEILS ET SUGGESTIONS

INSTALLATION

•Lefabricantdéclinetouteresponsabilitéencasdedommagedûàune

installation non correcte ou non conforme aux règles de l’art.

•La distance minimale de sécuritéentre le plan de cuisson et la hotte

doit être de 650 mm au moins.

•Vérifier que la tension du secteur corresponde àla valeur qui figure

sur la plaquette apposée àl’intérieur de la hotte.

•Connecter la hotte àla sortie d’air aspiréàl’aide d’une tuyauterie

d’un diamètre égal ou supérieur à120 mm. Le parcours de la

tuyauterie doit être le plus court possible.

•Eviterdeconnecterlahotteàdes conduites d’évacuation des fumées

issues d’une combustion (Chaudière, cheminée, etc…).

•Si vous utilisez des appareils qui ne fonctionnent pas àl’électricité

dans la pièce ou est installée la hotte (par exemple : des appareils

fonctionnant au gaz), vous devez prévoir une aération suffisante du

milieu. Si la cuisine en est dépourvue, pratiquez une ouverture qui

communique avec l’extérieur pour garantir l’infiltration de l’air pur.

UTILISATION

•La hotte a étéconçue exclusivement pour l’usage domestique, dans

le but d’éliminer les odeurs de la cuisine.

•Ne jamais utiliser abusivement la hotte.

•Ne pas laisser les flammes libres àforte intensitéquand la hotte est

en service.

•Toujours régler les flammes de manière àéviter toute sortie latérale

de ces dernières par rapport au fond des marmites.

•Contrôler les friteuses lors de l’utilisation car l’huile surchauffée

pourrait s’enflammer.

•La hotte ne doit pas être utilisée par des enfants ou des personnes ne

pouvant pas assurer une utilisation correcte.

ENTRETIEN

•Avant de procéder àtoute opération d’entretien, débrancher la hotte

en retirant la fiche ou en actionnant l’interrupteur général.

•Effectuer un entretien scrupuleux et en temps dûdes Filtres, àla

cadence conseillée.

•Pour le nettoyage des surfaces de la hotte, il suffit d’utiliser un

chiffon humide et un détergent liquide neutre.

650 mm min.

CARACTERISTIQUES

Caractéristiques techniques

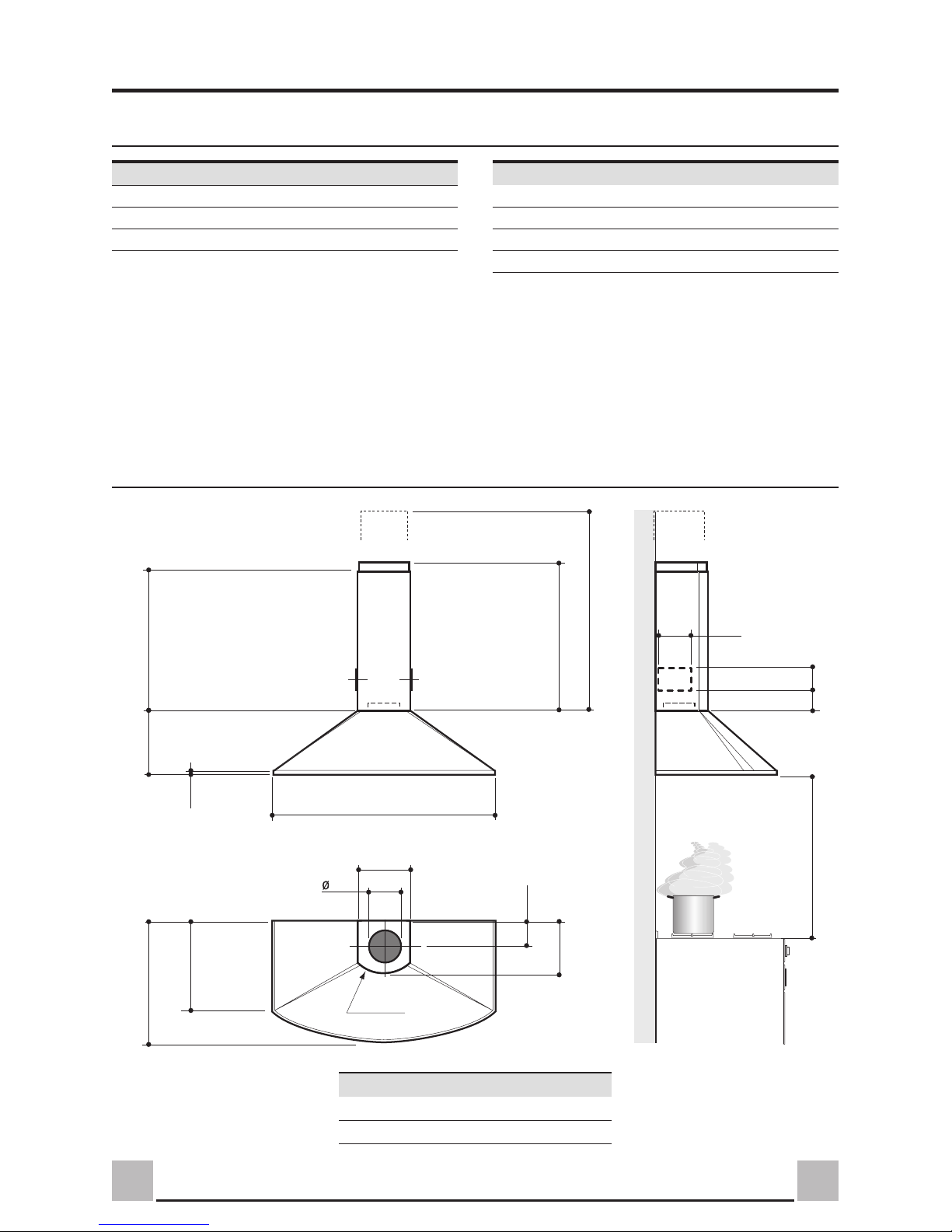

Encombrement

Hotte Tender Moteur Q.té Cl. Isolement Puissance

Tension alimentation 220-240 V/40K-A 1 IIme 150 W

Fréquence alimentation 50 Hz /50K-A 1IIme 190 W

Poids ~ 12 kg 8BS/28K-A-P 1IIme 205 W

PRO 1 Ire 330 W

Hotte Type 60 90

L598 898

P4 9 499

50 min.

240

150

100

r. 191

3 0

min. 5 0

max. 745

228

210

132

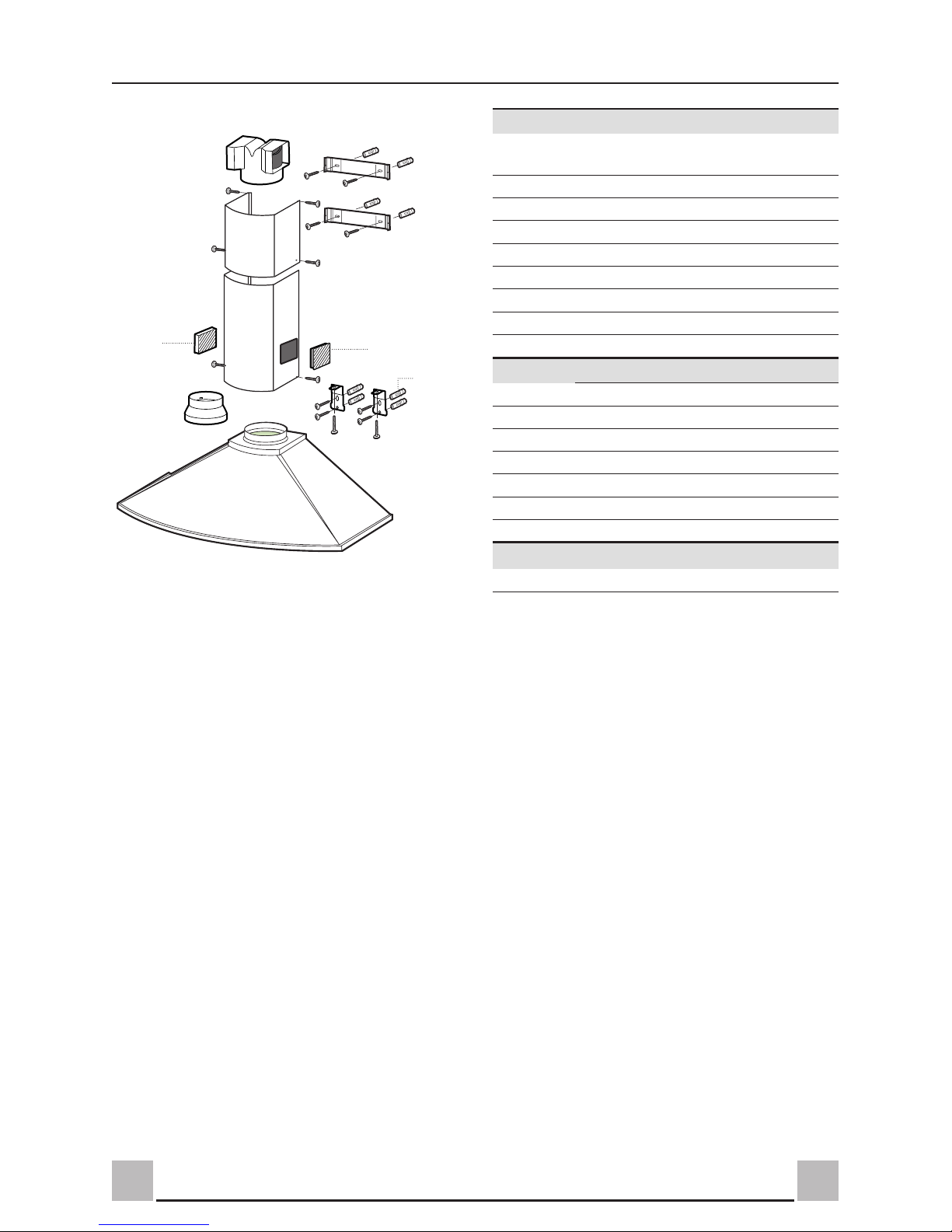

Composants

Réf. Q.té Composants de Produit

11Corps Hotte équipé de: Commandes,

Lumière, Groupe Ventilateur, Filtres

21Cheminée Télescopique formée par :

2.1 1Cheminée Supérieure

2.2 1Cheminée Inférieure

8a 1Grille en Direction Droite Sortie Air

8b 1Grille en Direction Gauche Sortie Air

91Flasque de Réduction ø 150-120 mm

15 1Raccord Sortie Air

Réf. Q.té Composants pour l’installation

7.1 2Brides Fixation Corps Hotte

7.2.1 2Brides Fixation Cheminée Supérieure

11 8Chevilles

12a 8Vis 4,2 x 44,4

12d 2Vis M4 x 25

12e Vis 2,9 x 9,5

Q.té Documentation

1Manuel d’instructions

12e

2.1

2.2

7.1

12d

12a

12e

7.2.1

12a 11

8b 8a

INSTALLATION

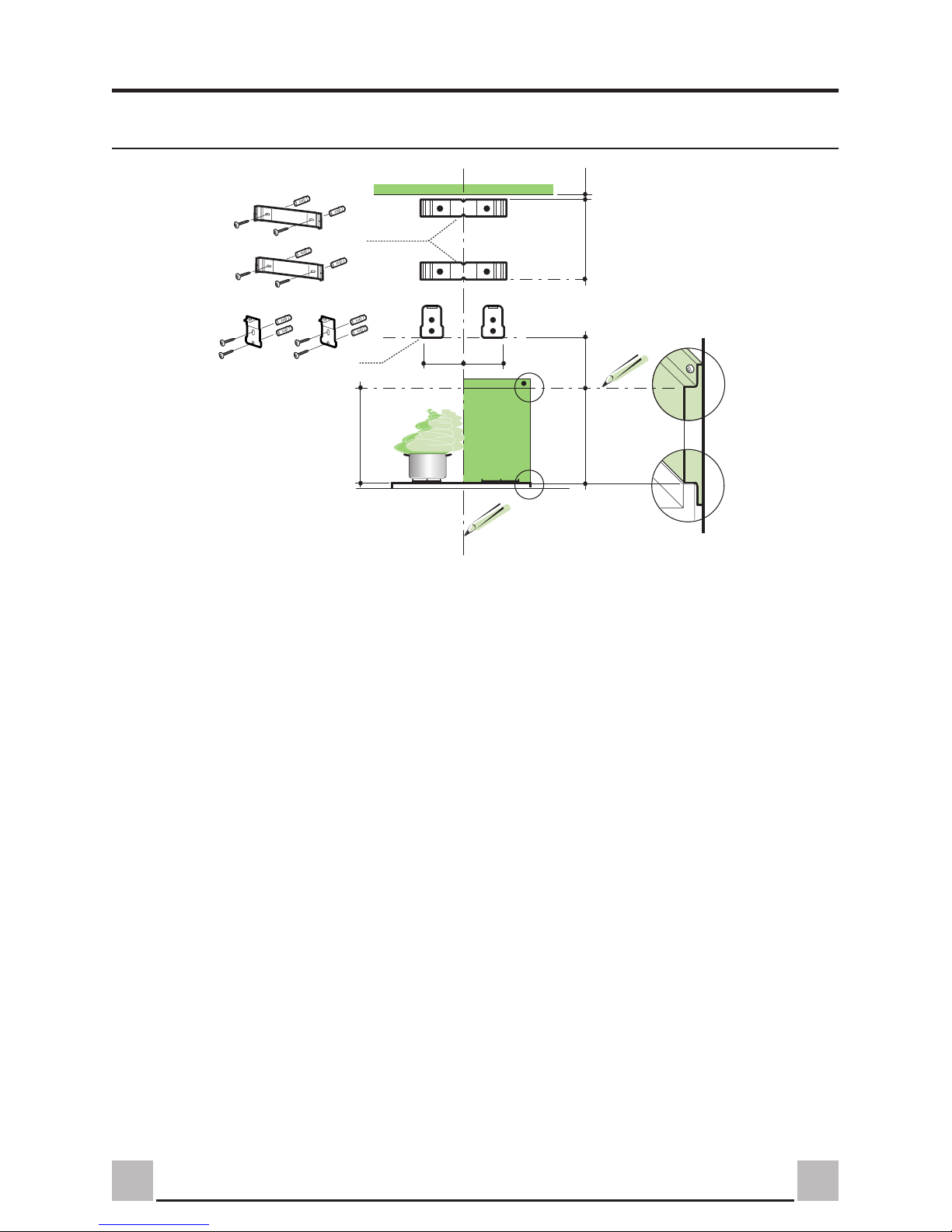

Perçage Paroi et Fixation Brides

Tracer sur la paroi :

•une ligne verticale allant jusqu’au plafond ou àla limite supérieure, au centre de la zone prévue pour

le montage de la hotte.

•une ligne horizontale à650 mm min. au-dessus du plan de cuisson pour installation sans embases :à

la cote H (H = hauteur de la partie en vue de l’embase), en cas d’installation avec embase.

•Poser comme indiquéune bride 7.2.1 sur la paroi à1-2 mm du plafond ou de la limite supérieure, en

alignant son centre (découpes) sur la ligne verticale de repère.

•Marquer les centres des trous de la bride.

•Poser comme indiquéla bride 7.2.1àX mm sous la première bride (X = hauteur cheminée supérieure

fournie), en alignant son centre (découpes) sur la ligne verticale de repère.

•Marquer les centres des trous de la bride.

•Poser comme indiqué, la bride 7.1 à110 mm de la ligne verticale de repère, et 180 mm au-dessus de

la ligne horizontale de repère.

•Marquer les centres des trous de la bride.

•Répéter cette opération sur le côtéopposé.

FIXATION EMBASE (SI FOURNIE)

L’Embase doit être montée avant d’installer le corps de la hotte et si l'on souhaite la fixer au mur par le

haut ou par le bas, il est nécessaire de la monter àla juste hauteur avant de monter les bases. Comme il

s’agit d’une opération complexe, elle doit être confiée àl’installateur de la cuisine ou àun personnel

compétent ayant pris connaissance de toutes les dimensions finales des meubles.

En se limitant àla fixation supérieure, procéder comme suit :

•Poser l’embase sur la base en insérant l’intercalaire inférieur entre le plan supérieur et la paroi, en le

centrant par rapport àla ligne verticale de repère.

•Marquer les centres des deux trous de l’intercalaire supérieur.

H 180 X1÷2

50 min.

7.2.1

7.1 110

110

•Percer de ø8 mm tous les points marqués.

•Insérer les chevilles 11 dans les trous.

•Fixer les brides en utilisant les vis 12a fournies.

•Si présente, fixer l’embase, en utilisant les vis 12a fournies.

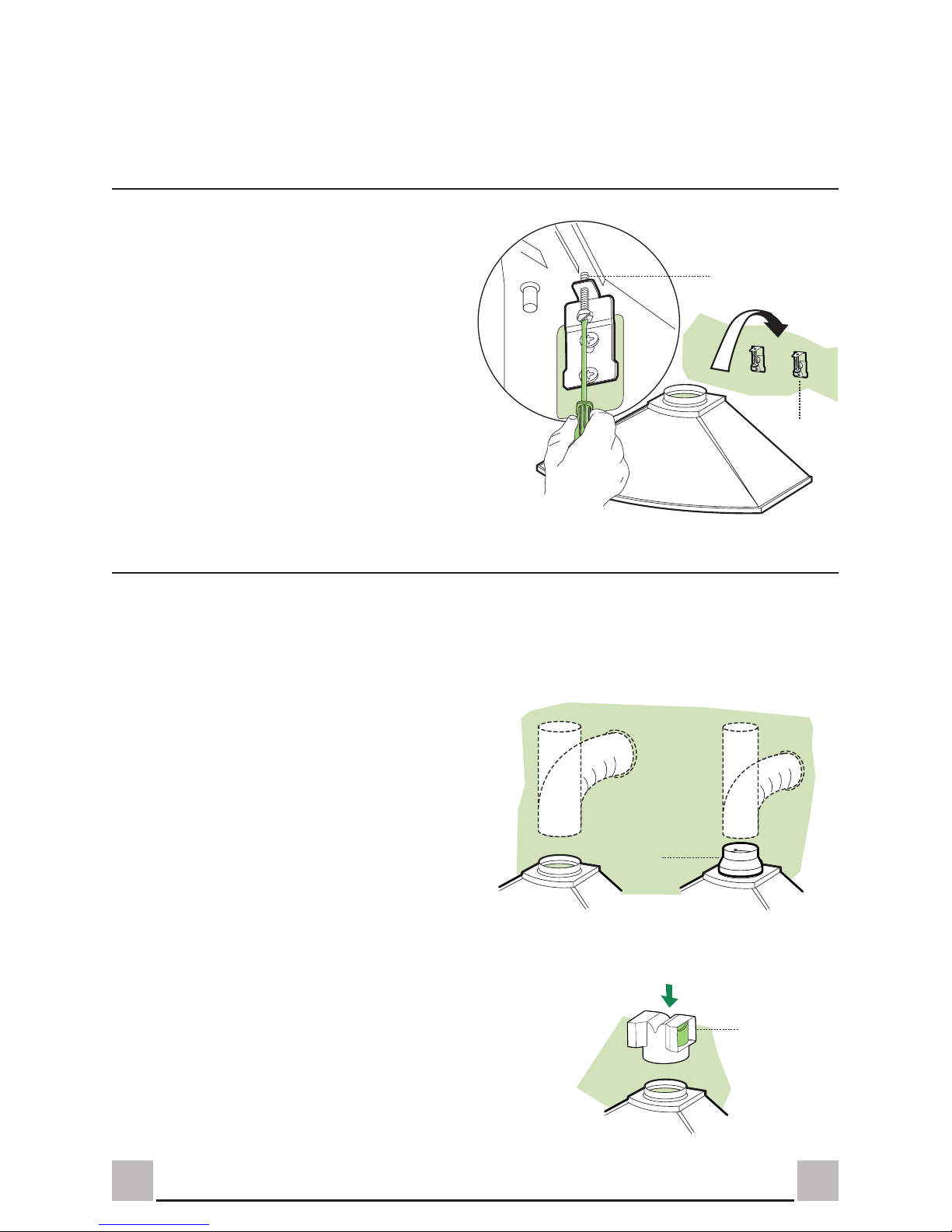

Montage du Corps de la Hotte

Branchements

SORTIE AIR VERSION ASPIRANTE

En cas d’installation en version aspirante, brancher la hotteàla tuyauterie de sortie via un tube rigide ou

flexible de ø150 ou 120 mm, au choix de l’installateur.

SORTIE AIR VERSION FILTRANTE

•Visser sur les brides 7.1 les 2 vis 12d (M4 x 25)

fournies.

•Accrocher le corps hotte aux brides 7.1, en le

centrant sur la ligne verticale.

•Agir sur les vis 12d, par le dessous de la hotte

pour en niveler le corps.

•En cas de branchement avec un tube de ø120 mm,

insérer le flasque de réduction 9sur la sortie du

corps de la hotte.

•Fixer le tube par des colliers appropriés. Le

matériau nécessaire n’est pas fourni.

•Retirer les éventuels filtres anti-odeur au charbon

actif.

•Appliquerpar pressionle raccord sortieair15sur

la sortie du corps de la hotte.

•Les grilles de direction sortie air doivent être

montées après l’installation de la cheminée

inférieure.

•S’assurer de la présence des filtres anti-odeur au

charbon actif.

12.d

7.1

ø 120ø 150

BRANCHEMENT ELECTRIQUE

•Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des contacts

d’au moins 3 mm.

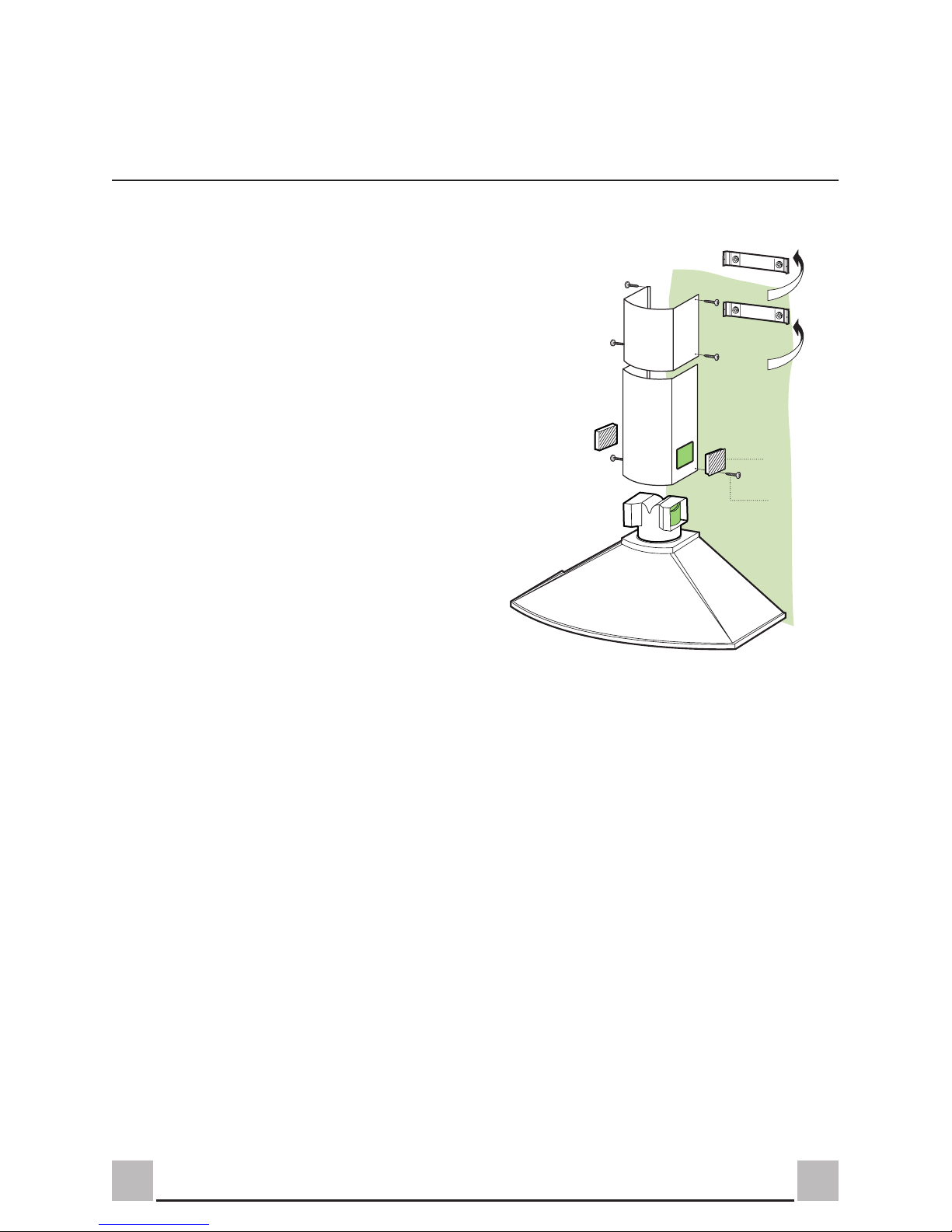

Montage Cheminée

Cheminée supérieure

•Elargir légèrement les deux bords latéraux, et les

accrocher derrière les brides 7.2.1 ; refermer

jusqu’à la butée.

•Fixer latéralement aux brides, àl’aide des 4 vis

12e (2,9 x 9,5) fournies.

Cheminée inférieure

•Elargir légèrement les deux bords latéraux de la

Cheminée et les accrocher entre la Cheminée

supérieure et la paroi; refermer jusqu’à la butée.

•Fixer latéralement la partie inférieure au corps

hotte, àl'aide des deux 2 vis 12e (2,9 x 9,5)

fournies.

•Pour la version filtrante, appliquer les grilles de

direction 8a –8b dans les logements prévus àcet

effet, pour que les symboles de direction soient

orientés vers le haut et le face avant de la hotte.

S’assurer qu’elles soient bien insérées dans le

Raccord 15.

12e

7.2.1

2.1

2.2

UTILISATION

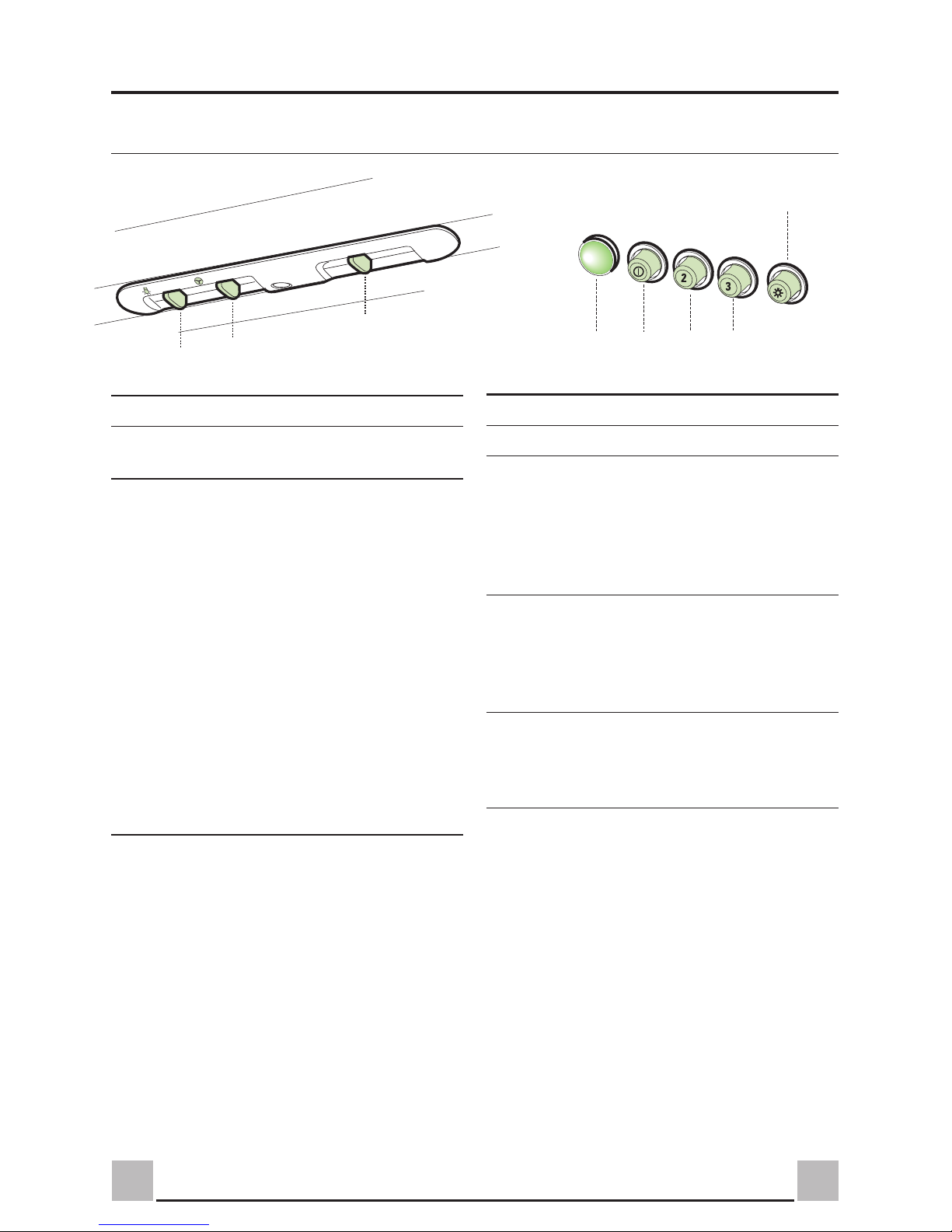

Tableau de commande

LLumières Allume et éteint l’éclairage.

MMoteur Allume et éteint le moteur

aspiration.

VVitesses Détermine les vitesses

d’exploitation ainsi subdivisées:

1. Vitesse minimale, pour un

rechange d’air permanent

particulièrement silencieux en

cas de faibles vapeurs de

cuisson.

2. Vitesse moyenne pour la

plupart des conditions

d’utilisation, étant donnéle

rapport optimal entre débit d’air

traitéet niveau sonore.

3. Vitesse maximum, pour faire

faceaux émissions maximum de

vapeur de cuisson, même

pendant des temps prolongés.

LLumières Allume et éteint l’éclairage.

SLed Led allumage moteur.

V1 Moteur Met en marche et àl’arrêt le

moteur aspiration àvitesse

minimale, pour un rechange

d’airpermantent particulièrement

silencieux en cas de faibles

vapeurs de cuisson.

V2 Vitesse Vitesse moyenne pour la plupart

des conditions d’utilisation,

étant donnéle rapport optimale

entre débit d’air traitéet niveau

sonore.

V3 Vitesse Vitesse maximum, pour faire

faceaux émissions maximum de

vapeur de cuisson, même

pendant des temps prolongés.

V1 V2 V3

ENTRETIEN

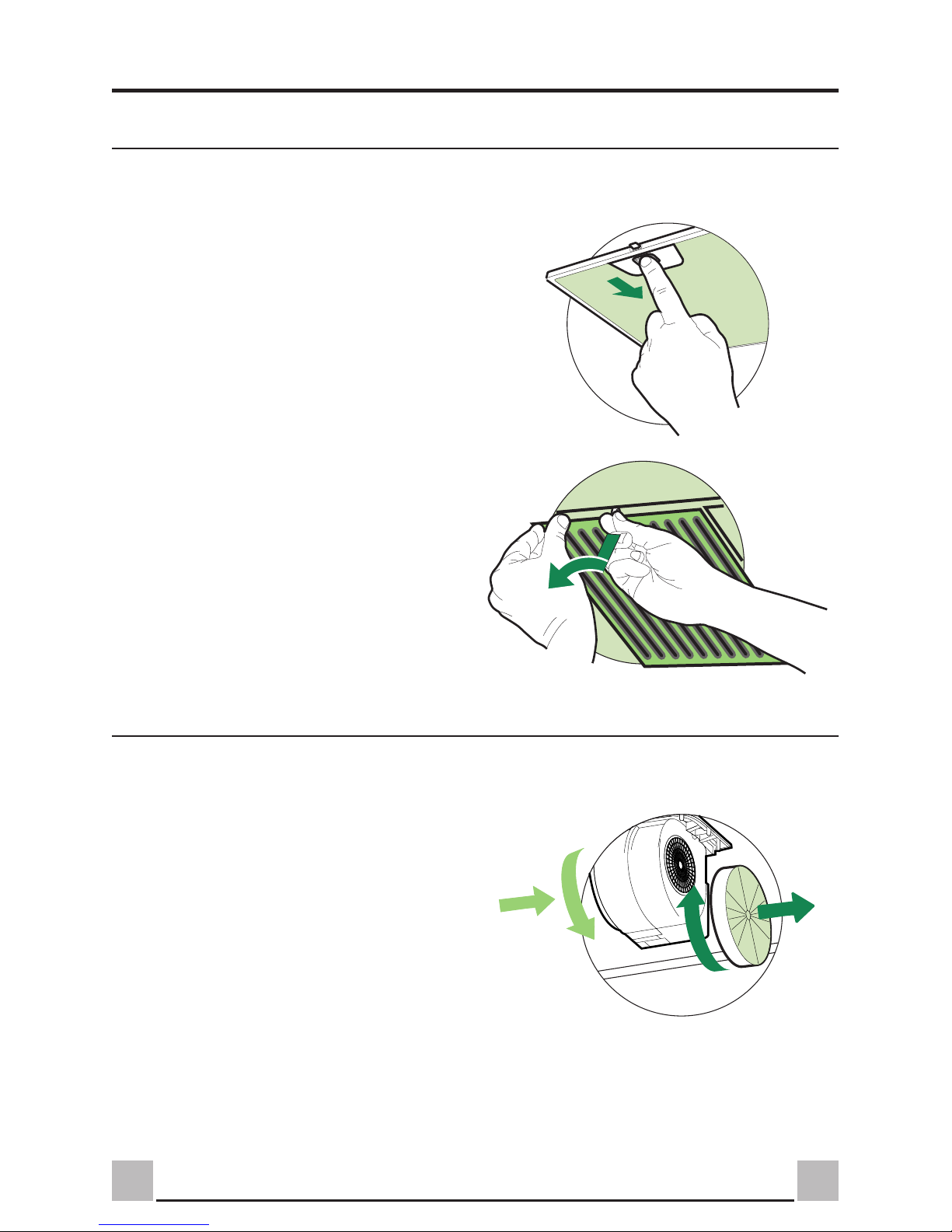

Filtres anti-graisse

NETTOYAGE FILTRES ANTI-GRAISSE METALLIQUES AUTOPORTEURS

Filtres anti-odeur (Version filtrante)

REMPLACEMENT FILTRES AU CHARBON ACTIF

Lavables au lave-vaisselle, ils doivent être lavés

tous les 2 mois d’utilisation ou plus fréquemment

pour une utilisation très intense.

•Retirer les filtres un par un en agissant sur les

crochets prévus àcet effet.

•Laverlesfiltresenévitantdelesplieretleslaisser

sécher avant de les remonter.

•Les remonter en veillant àtenir la poignée vers la

partie visible externe.

Ils ne sont pas lavables ni régénérables; les

remplacer tous les 4 mois d’utilisation ou plus

fréquemment pour une utilisation très intense.

•Retirer les filtres anti-grasse.

•Retirer les filtres anti-odeur au charbon actif

saturés, comme indiqué(A).

•Monter les nouveaux filtres (B).

•Remonter les filtres anti-graisse. A
