Rittal 7030.430 Hoja de información del producto

CMC III Leckagesensor

CMC III leak sensor

Détecteur de fuites CMC III

7030.430

Installations- und Kurz-Bedienungsanleitung

Installation and Short User Guide

Notice d'installation et d'utilisation succincte

2 Rittal CMC III Leckagesensor / CMC III leak sensor / Détecteur de fuites CMC III

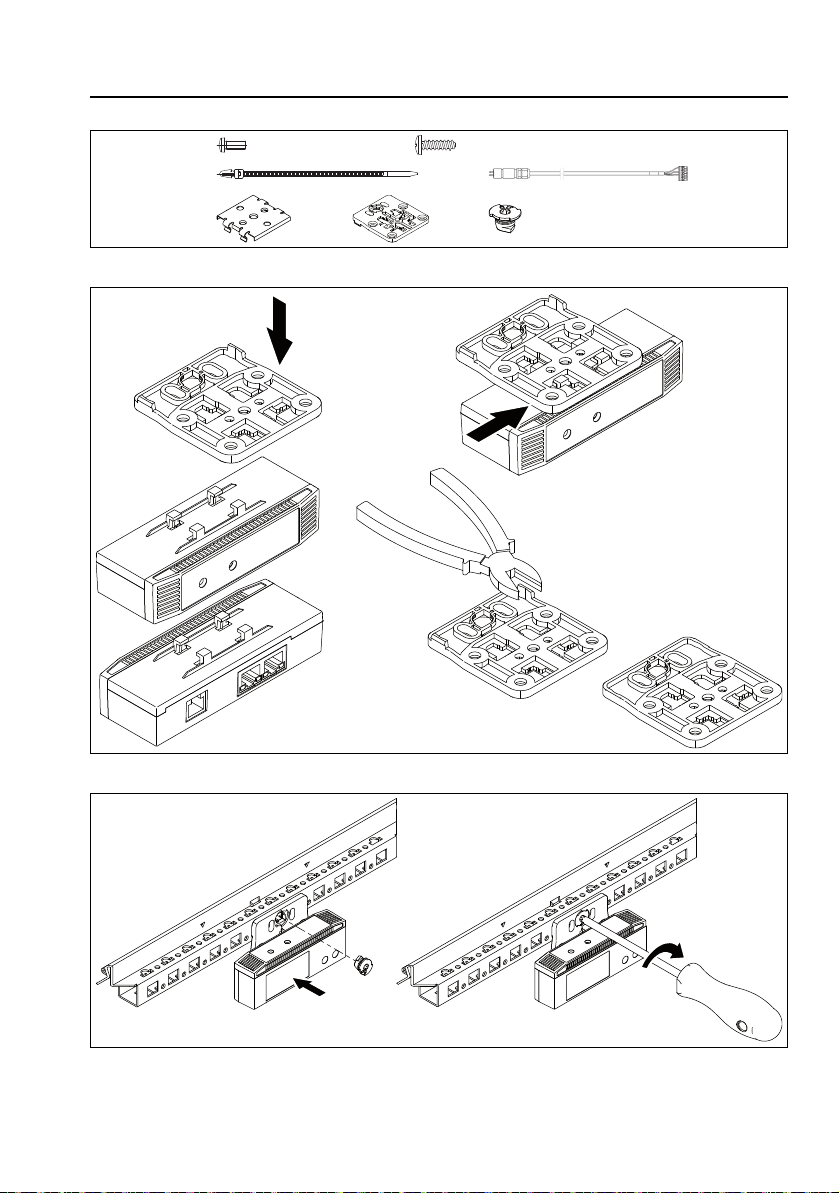

Abb./Fig./Fig. 1: Beigelegtes Zubehör / Accessories supplied loose / Accessoires joints à la livraison

Abb./Fig./Fig. 2: Montage Adapter / Mounting the adaptor / Montage de l'adaptateur

Abb./Fig./Fig. 3: Montage Schrankprofil / Mounting the enclosure section / Montage du profilé d'armoire

2x2x

1x1x 1x

M4x10 5,5x13

Nur bei TS

For TS only

Seulement pour TS

Abbildungen /

Figures / Figures

Abbildungen / Figures / Figures

Rittal CMC III Leckagesensor / CMC III leak sensor / Détecteur de fuites CMC III 3

Abb./Fig./Fig. 4: Montage Systemchassis / Mounting the punched section with mounting flange / Montage

du châssis

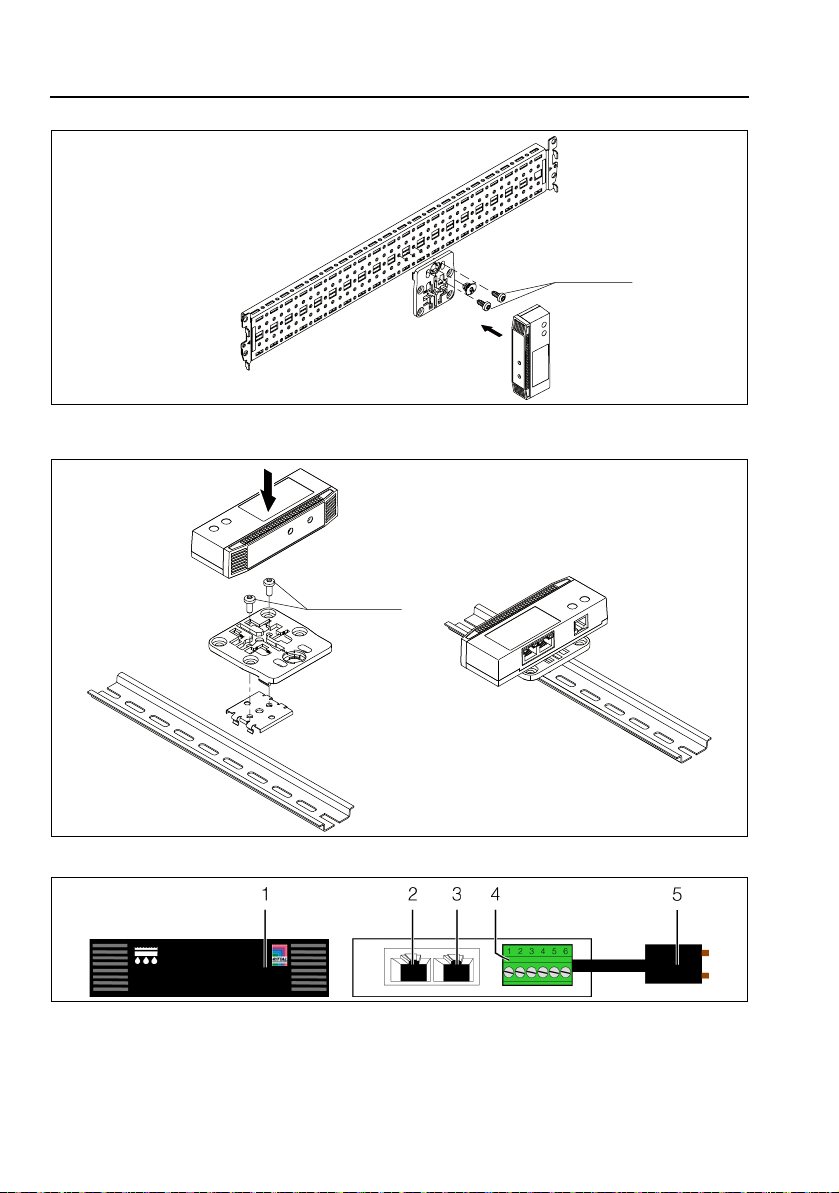

Abb./Fig./Fig. 5: Montage Hutschiene / Mounting the top hat rail / Montage du rail oméga

Abb./Fig./Fig. 6: Anzeigeelemente, Stecker und Anschlüsse / Display elements, plugs and connectors /

Organes de signalisation, fiches et raccordements

Optional

En option

5,5x13

MA= 3 Nm

M4x10

MA= 0,5 Nm

Abbildungen / Figures / Figures

4 Rittal CMC III Leckagesensor

1 Hinweise zur Dokumentation

Diese Installations- und Kurz-Bedienungsanleitung richtet sich an versiertes Fachpersonal und enthält

nur die wichtigsten Informationen zur Montage, Installation und Funktion des CMC III Leckagesensors

(nachfolgend Leckagesensor genannt).

1.1 Mitgeltende Unterlagen

Montage-, Installations- und Bedienungsanleitung CMC III Leckagesensor.

Sie ist unter www.rittal.de verfügbar und enthält die vollständigen anwendungsrelevanten Informationen

und technischen Daten zum Leckagesensor in Hinblick auf:

– Weitere Montagemöglichkeiten

– Funktionen

– Konfigurationsmöglichkeiten

– Detaillierte Bedienungsanweisungen

– Fehlerbehebung

2 Sicherheitshinweise

– Montage und Installation des Leckagesensors dürfen nur durch versiertes Fachpersonal erfolgen.

– Das Gehäuse des Leckagesensors darf nicht geöffnet werden.

– Die Elektronikeinheit des Leckagesensors darf nicht in Kontakt mit Wasser, aggressiven oder ent-

zündbaren Gasen und Dämpfen kommen.

– Der Leckagesensor darf nur innerhalb der spezifizierten Umgebungsbedingungen betrieben werden

(vgl. Abschnitt 3.4).

3 Produktbeschreibung

3.1 Funktionsbeschreibung

Der Leckagesensor überwacht den Boden eines Raumes auf Flüssigkeiten (Leckagen). Er meldet an

die angeschlossene CMC III PU das Auftreten einer Flüssigkeit. Der Leckagesensor enthält eine Ken-

nung, durch die er automatisch von der CMC III PU erkannt wird.

3.2 Bestimmungsgemäße Verwendung

Der CMC III Leckagesensor dient ausschließlich zur Überwachung des Bodens eines Raumes auf Flüs-

sigkeiten. Er darf nur zusammen mit der CMC III PU verwendet werden. Eine andere Verwendung ist

nicht bestimmungsgemäß.

3.3 Lieferumfang

– CMC III Leckagesensor

– Beigelegtes Zubehör (Abb. 1)

– Installations- und Kurz-Bedienungsanleitung

3.4 Betriebsbedingungen

Der Leckagesensor darf nur unter folgenden Betriebsbedingungen betrieben werden:

Betriebsbedingung CMC III Leckagesensor

Temperatur-Einsatzbereich: 0 °C…+55 °C

Feuchtigkeits-Einsatzbereich: 5 %…95 % relative Feuchte, nicht kondensierend

Schutzart: IP 30 nach IEC 60 529

Hinweise zur Dokumentation, Sicherheitshinweise, Produktbeschreibung

Rittal CMC III Leckagesensor 5

4Montage

4.1 Montageanweisung

Die Montage des Leckagesensors erfolgt gemäß Abb. 2, Abb. 3, Abb. 4 bzw. Abb. 5.

5 Installation und Bedienung

5.1 Bedien- und Anzeigeelemente

Die Bedien- und Anzeigeelemente sind in Abb. 6 dargestellt.

Legende zu Abb. 6

1 Multi-LED zur Statusanzeige

2 CAN-Bus-Anschluss, 24 V

3 CAN-Bus-Anschluss, 24 V

4 Universal-Schnittstelle

5 Sensorfühler mit Kabel

5.2 Installation

Stecken Sie den Stecker des Sensorfühlers an der Universal-Schnittstelle an (Abb. 6, Pos. 4).

Verlegen Sie den Sensor zur Messstelle.

Montieren Sie den Sensorfühler so, dass die Kontakte möglichst senkrecht nach unten in Richtung

Boden zeigen.

Verbinden Sie den Leckagesensor über ein CAN-Bus-Verbindungskabel mit der CMC III PU bzw.

den benachbarten Elementen im CAN-Bus (Abb. 6, Pos. 2, 3).

Anzeige der Statusänderung:

– Die beiden grünen sowie die beiden roten CAN-Bus LEDs am CAN-Bus-Anschluss des Lecka-

gesensors blinken.

– Die Multi-LED der Processing Unit blinkt dauerhaft in der Reihenfolge grün – orange – rot.

– Die Multi-LED des Leckagesensors blinkt dauerhaft blau.

Drücken Sie die „C“-Taste an der CMC III PU (ein erster Signalton ertönt) und halten Sie sie für ca.

3 Sekunden gedrückt, bis ein zweiter Signalton ertönt.

Anzeige der Statusänderung an den CAN-Bus LEDs:

– Dauerlicht grüne LEDs: Status CAN-Bus „OK“.

– Dauerlicht rote LEDs: Status CAN-Bus fehlerhaft.

Anzeige der Statusänderung an der Multi-LED der Processing Unit:

– Grünes Dauerlicht: Alle am CAN-Bus angeschlossenen Geräte haben den Status „OK“.

– Oranges Dauerlicht: Mindestens ein am CAN-Bus angeschlossenes Gerät hat den Status „War-

nung“.

– Rotes Dauerlicht: Mindestens ein am CAN-Bus angeschlossenes Gerät hat den Status „Alarm“.

Hinweis:

Zur Befestigung des Sensorfühlers in Bodennähe kann der Montagewinkel PS 4597.000

in Verbindung mit dem beigelegten Kabelbinder verwendet werden (Abb. 2, Pos. 4).

Hinweis:

Um eine auftretende Leckage schnell zu detektieren, müssen die Kontakte des Sensor-

fühlers möglichst nahe, ca. 1 bis 2 mm, oberhalb des Bodens montiert werden.

Montage, Installation und Bedienung

6 Rittal CMC III Leckagesensor

Anzeige der Statusänderung an der Multi-LED des Leckagesensors:

– Dauerhaft blaues Blinken: Kommunikation über den CAN-Bus.

– Grünes Blinken: bei Messwertänderung oder spätestens alle 5 Sekunden.

– Dauerhaft rotes Blinken: Der Leckagesensor hat den Status „Alarm“.

– Rotes Dauerlicht: Ungültiger Messwert.

Bei nicht erfolgreicher Installation: vgl. Abschnitt 1.1.

5.3 Einstellungen

Über die Website der CMC III PU können folgende Parameter eingestellt bzw. eingesehen werden:

– DescName: Individuelle Beschreibung des Leckagesensors.

– Position: Alarmmeldung bei Leckage.

– Delay: Zeitliche Verzögerung, mit der die Statusmeldung geändert wird.

– Status: Aktueller Status des Leckagesensors unter Berücksichtigung des Delay-Wertes.

Eventuell notwendige Softwareupdates: siehe www.rittal.de oder Anfrage bei Rittal Service (vgl.

Abschnitt 6).

6 Service

Zu technischen Fragen wenden Sie sich bitte an:

Tel.: +49(0)2772 505-9052

E-Mail: info@rittal.de

Homepage: www.rittal.de

Bei Reklamationen oder Servicebedarf wenden Sie sich bitte an:

Tel.: +49(0)2772 505-1855

E-Mail: [email protected]

Hinweis:

Verbindungskabel in verschiedenen Längen können über Fa. Rittal bezogen werden.

Installation und Bedienung, Service

Rittal CMC III leak sensor 7

1 Notes on documentation

This Installation and Short User Guide is intended for experienced, trained specialists and contains only

the most important information concerning the assembly, installation and function of the CMC III leak

sensor (subsequently referred to as the leak sensor).

1.1 Other applicable documents

CMC III leak sensor assembly and operating instructions

They are available at www.rittal.com and contain comprehensive application-relevant information and

technical data for the leak sensor with regard to:

– Other assembly options

– Functions

– Configuration options

– Detailed operating instructions

– Troubleshooting

2 Safety instructions

– Assembly and installation of the leak sensor may only be performed by experienced trained special-

ists.

– The leak sensor housing must not be opened.

– The electronic unit in the leak sensor must not come into contact with water, aggressive or flammable

gases and vapours.

– The leak sensor must only be operated within the specified environmental conditions (see

section 3.4).

3 Product description

3.1 Functional description

The leak sensor monitors the floor of the room for liquids (leaks). If a liquid is detected, it reports this to

the connected CMC III PU. The leak sensor has an identifier that allows it to be detected automatically

by the CMC III PU.

3.2 Proper use

The CMC III leak sensor monitors the floor of the room for liquids (leaks). It must only be used together

with the CMC III PU. Any other use is not permitted.

3.3 Scope of supply

– CMC III leak sensor

– Accessories supplied loose (fig. 1)

– Installation and Short User Guide

3.4 Operating conditions

The leak sensor may only be operated under the following operating conditions:

Operating condition CMC III leak sensor

Operating temperature range: 0 °C…+55 °C

Humidity range: 5%...95% relative humidity, non-condensing

Protection category: IP 30 to IEC 60 529

Notes on documentation, Safety instructions, Product description

8Rittal CMC III leak sensor

4Assembly

4.1 Assembly instructions

The leak sensor is assembled as shown in fig. 2, fig. 3, fig. 4 or fig. 5.

5 Installation and operation

5.1 Operating and display elements

The operating and display elements are shown in fig. 6.

Key to fig. 6

1 Multi-LED for status display

2 CAN bus connection, 24 V

3 CAN bus connection, 24 V

4 Universal interface

5 Sensor probe with cables

5.2 Installation

Connect the sensor probe connector to the universal interface (fig. 6, item 4).

Lay the sensor to the measuring point.

Fit the sensor probe so that the contacts are pointing vertically downwards towards the floor.

Connect the leak sensor to the CMC III PU or to the neighbouring elements in the CAN bus using a

CAN bus connection cable (fig. 6, items 2, 3).

Status change display:

– The two green and the two red CAN bus LEDs on the CAN bus connection of the leak sensor will

start to flash.

– The multi-LED of the processing unit flashes continually in the sequence green – orange – red.

– The multi-LED of the leak sensor flashes blue continuously.

Press the "C" key on the CMC III PU (an initial audio signal will sound) and keep it pressed for approx.

3 seconds until a second audio signal is heard.

Status change display on the CAN bus LEDs:

– Continuous green LEDs: CAN bus status "OK".

– Continuous red LEDs: CAN bus status "faulty".

Status change display on the multi-LED of the processing unit:

– Continuous green light: All devices connected to the CAN bus have the status "OK".

– Continuous orange light: At least one device connected to the CAN bus has the status "Warning".

– Continuous red light: At least one device connected to the CAN bus has the status "Alarm".

Note:

Mounting bracket PS 4597.000 in conjunction with the cable ties supplied loose may be

used to attach the sensor probe close to the floor (see fig. 2, item 4).

Note:

In order to be able to detect leaks rapidly, the contacts of the sensor probe should be

fitted as close as possible to the floor, approximately 1 to 2 mm above it.

Assembly, Installation and operation

Rittal CMC III leak sensor 9

Status change display on the multi-LED of the leak sensor:

– Continuous blue flashing: Communication via the CAN bus.

– Green flashing: When the measured value changes or, at the latest, every 5 seconds.

– Continuous red flashing: The leak sensor has "alarm" status.

– Continuous red light: Invalid measured value.

If installation was unsuccessful: see section 1.1.

5.3 Settings

The following parameters can be set or viewed at the CMC III PU website:

– DescName: Specific description of the leak sensor.

– Position: Alarm message for leaks.

– Delay: Time delay after which the status message changes.

– Status: Current status of the leak sensor, taking account of the delay value.

For any software updates required, please visit www.rittal.com or contact Rittal Service (see section 6).

6 Service

For technical queries, please contact:

Tel.: +49(0)2772 505-9052

E-mail: info@rittal.de

Homepage: www.rittal.com

For complaints or service requests, please contact:

Tel.: +49(0)2772 505-1855

E-mail: service@rittal.de

Note:

Connection cables in various lengths can be purchased from Rittal.

Installation and operation, Service

10 Détecteur de fuites CMC III Rittal

1 Remarques relatives à la documentation

Cette notice d’installation et d’utilisation succincte s’adresse à du personnel qualifié et chevronné et

contient uniquement les informations essentielles pour le montage, l’installation et le fonctionnement du

détecteur de fuites CMC III (nommé détecteur de fuites par la suite).

1.1 Autres documents applicables

Notice de montage, d’installation et d’utilisation du détecteur de fuites CMC III.

Elle est disponible sous www.rittal.fr et contient les informations complètes relatives à la mise en œuvre

et les caractéristiques techniques du détecteur de fuites dans les domaines suivants :

– Autres possibilités de montage

–Fonctions

– Possibilités de configuration

– Instructions d’utilisation détaillées

– Suppression des défauts

2 Consignes de sécurité

– Le montage et l’installation du détecteur de fuites doivent être réalisés uniquement par du personnel

qualifié et chevronné.

– Le boîtier du détecteur de fuites ne doit pas être ouvert.

– L’unité électronique du détecteur de fuites ne doit pas se trouver au contact de l’eau, de gaz et de

vapeurs agressifs ou inflammables.

– Le détecteur de fuites doit être mis en œuvre uniquement dans les conditions ambiantes spécifiées

(cf. paragraphe 3.4).

3 Description du produit

3.1 Description fonctionnelle

Le détecteur de fuites assure la surveillance du sol d’un local et signale l’apparition d’un liquide (fuite) à

l’UC CMC III à laquelle il est raccordé. Le détecteur de fuites est doté d’un code d’identification qui lui

permet d’être automatiquement détectée par l’UC CMC III.

3.2 Utilisation conforme

Le détecteur de fuites CMC III sert exclusivement à la surveillance du sol d’un local pour signaler la pré-

sence d’un liquide. Il doit être utilisé uniquement avec l’UC CMC III. Toute autre utilisation est non

conforme.

3.3 Composition de la livraison

– Détecteur de fuites CMC III

– Accessoires joints à la livraison (fig. 1)

– Notice d’installation et d’utilisation succincte

Remarques relatives à la documentation, Consignes de sécurité, Description du produit

Otros manuales para 7030.430

Tabla de contenidos

Idiomas:

Otros manuales de Accesorios de Rittal

Rittal

Rittal CMC III leak sensor Hoja de información del producto

Rittal

Rittal DK 7030.128 Manual de usuario

Rittal

Rittal 7030.430 Manual de usuario

Rittal

Rittal DK 7030.190 Hoja de información del producto

Rittal

Rittal SK 3303.450 Manual de usuario

Rittal

Rittal VX25 Blue e+ Manual de usuario

Rittal

Rittal DK 7320.230 Manual de usuario

Rittal

Rittal SK 3302 Instrucciones de instalación y funcionamiento

Rittal

Rittal SK 3185830 Manual de instrucciones

Rittal

Rittal DK 7030.140 Hoja de información del producto

Rittal

Rittal DK 7030.100 Hoja de información del producto

Rittal

Rittal DK 7030.111 Manual de usuario

Rittal

Rittal DK 7030.111 Hoja de información del producto

Rittal

Rittal 7030.140 Hoja de información del producto

Rittal

Rittal CS 9761.212 Manual de usuario

Rittal

Rittal DK 7030.150 Manual de usuario

Rittal

Rittal CMC III Hoja de información del producto

Rittal

Rittal CS 9761.012 Manual de usuario

Rittal

Rittal 7030.130 Hoja de información del producto

Rittal

Rittal SK 3201.200 Manual de usuario

Rittal

Rittal DK 7030.430 Hoja de información del producto

Rittal

Rittal SK 3185.330 Manual de instrucciones

Rittal

Rittal SK 3185830 Manual de usuario

Rittal

Rittal 3302 Series Manual de usuario

Manuales populares de Accesorios de otras marcas

Hillco

Hillco 2810 Manual de usuario

Siemens

Siemens QSA2700D Manual del operador

Contours

Contours ZY024 Manual de usuario

Saivod

Saivod VS621 Manual de usuario

Virtuox

Virtuox VirtuCLEAN 2.0 Manual de usuario

SCE

SCE ENVIRO-THERM SCE-TE170B24VSS Manual de usuario

Z-Wave

Z-Wave HSD-200Z Manual de usuario

turck

turck FMX-IM-2UPLI63FX Manual de usuario

Decagon Devices

Decagon Devices 10HS Manual de usuario

UPPAbaby

UPPAbaby Cup Holder Manual de usuario

Elko

Elko SmartSensor Leakage Wireless Manual de usuario

Grizzly

Grizzly H8371 Manual de usuario

Panasonic

Panasonic HG-T Series Manual de usuario

IFM Electronic

IFM Electronic Efector 250 Series Guía de referencia

DigiDesign

DigiDesign 888/24 I/O Manual de usuario

PROZIS

PROZIS QUAY Manual de usuario

patagonia

patagonia PSI Vest Manual de usuario

SFC Energy

SFC Energy EFOY GO! Manual de usuario
