Riello RS 34 MZ Guía de inicio rápido

2916293 (6) - 12/2017

Istruzioni per installazione, uso e manutenzione

Installations-, Montage- und Betriebsanleitung

Instructions d’installation, montage et fonctionnement

Installation, use and maintenance instructions

Installatie-, gebruiks- en onderhoudsvoorschriften

Instrucciones de instalación, montaje y funcionamiento

Instruções de instalação, montagem e funcionamento

Kit GPL

Kit Flüssiggas

Kit GPL

LPG Kit

Kit LPG

Kit GPL

CODICE - CODE

CÓDIGO

MODELLO - MODEL

MODELE - MODELO

TIPO - TYP - TYPE

TYPE - TIPO

3010423

RS 34 MZ 883 T

RS 34/M MZ 874 T

RS 25/M BLU 876 T

RS 34/1 MZ 886 T

RS 25/E BLU 878 T

RS 34/E MZ 888 T

3010424

RS 44 MZ 884 T

RS 44/M MZ 875 T

RS 35/M BLU 877 T

RS 44/1 MZ 873 T

RS 35/E BLU 879 T

RS 44/E MZ 889 T

1 2916293

Avvertenze generali

1.1 Garanzia e responsabilità

I diritti alla garanzia ed alla responsabilità decadono, in caso di

danni a persone e/o cose, qualora i danni stessi siano riconduci-

bili ad una o più delle seguenti cause:

intervento di personale non abilitato;

esecuzione di modifiche non autorizzate all’apparecchio;

alimentazione del bruciatore con combustibili non adatti;

difetti nell’impianto di alimentazione del combustibile;

riparazioni e/o revisioni eseguite in maniera scorretta;

utilizzo di componenti non originali, siano essi ricambi, kits,

accessori ed optionals;

cause di forza maggiore.

Il costruttore, inoltre, declina ogni e qualsiasi responsabilità per la

mancata osservanza di quanto riportato nel presente manuale.

– Il personale deve usare sempre i mezzi di protezione indivi-

duale previsti dalla legislazione e seguire quanto riportato nel

presente manuale.

– Il personale deve attenersi a tutte le indicazioni di pericolo e

cautela segnalate sulla macchina.

– Il personale non deve eseguire di propria iniziativa operazioni

o interventi che non siano di sua competenza.

– Il personale ha l’obbligo di segnalare al proprio superiore

ogni problema o situazione pericolosa che si dovesse creare.

1.2 Note sulla sicurezza per l'installazione

1 Avvertenze generali

PERICOLO

Tutte le operazioni di installazione, manutenzione

e smontaggio devono essere svolte con l'alimen-

tazione elettrica staccata.

PERICOLO

Isolare l'alimentazione del combustibile.

ATTENZIONE

L'installazione deve essere svolta da personale

qualificato, come indicato in questo manuale e in

conformità con gli standard e le disposizioni di leg-

ge in vigore.

CAUTELA

Dopo aver tolto ogni imballaggio assicurarsi

dell’integrità del contenuto. Nel dubbio, non utiliz-

zare il kit ricambio; rivolgersi al fornitore.

Attendere il completo raffreddamento dei compo-

nenti a contatto con fonti di calore.

Effettuate tutte le operazioni di manutenzione, pu-

lizia o controllo, rimontare il cofano e tutti i dispo-

sitivi di sicurezza e protezione del bruciatore.

2916293 2

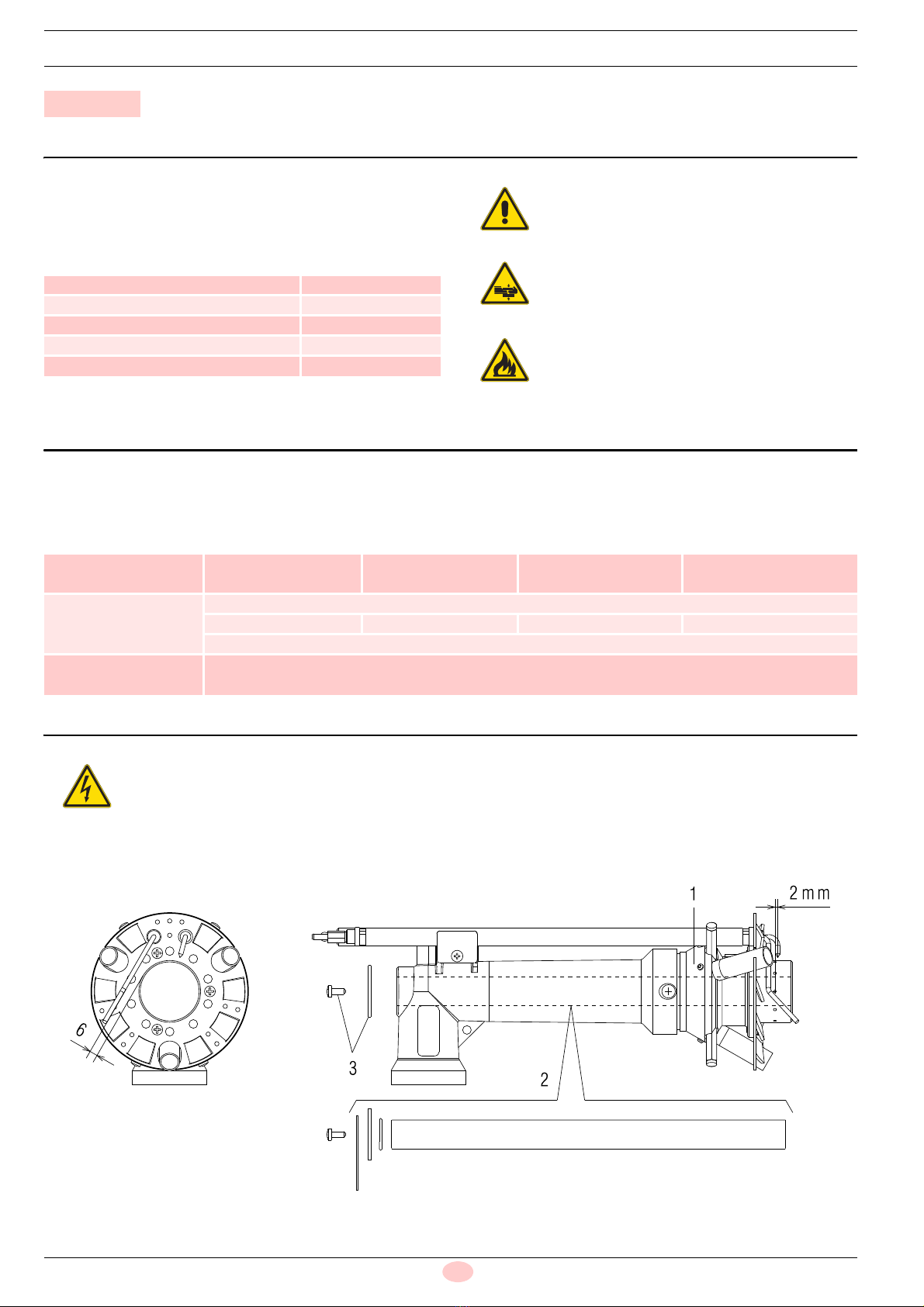

Kit GPL

2.1 Descrizione kit

Il kit consente ai bruciatori tipo 876T, 878T, 874T, 886T, 883T,

888T, 877T, 879T, 875T, 873T, 884T e 889T previsti per fun-

zionamento a metano, di bruciare GPL e butano e si compone

di:

2.2 Caratteristiche Tecniche

2.3 Trasformazione

Sulla testa gas metano sostituire il gruppo distributore 1) con

quello fornito a corredo.

Nel caso in cui la testa sia provvista di tubo aria centrale e ghiera

di regolazione 2), prima di montare il gruppo distributore 1) rimuo-

vere tutto il gruppo 2) e chiudere il foro posteriore sulla testa con

disco e viti fornite a corredo 3). Rimontare elettrodo e sonda, re-

golandoli come indicato in Fig. 1 e Fig. 2.

2 Kit GPL

Descrizione Quantità

Gruppo distributore 1

Disco di chiusura 1

Viti 2

Targhetta 1

Istruzione 1

ATTENZIONE

Applicare la targhetta adesiva per funzionamento

a GPL vicino alla targhetta caratteristiche.

Prima di procedere con le operazioni di installa-

zione del kit, predisporre un adeguato sistema di

sollevamento.

Fare attenzione alla possibile fuoriuscita di alcune

gocce di combustibile durante la fase di installa-

zione del kit.

Tipo Bruciatore 876T - 878T 877T - 879T 874T - 886T

883T - 888T

875T - 873T

884T - 889T

Modello RS 25/M - 25/E BLU RS 35/M - 35/E BLU RS 34/M - 34/1 MZ

RS 34 - 34/E MZ

RS 44/M - 44/1 MZ

RS 44 - 44/E MZ

Potenza termica 45 ÷ 370 kW

39 ÷ 320 Mcal/h

72 ÷ 480 kW

62 ÷ 413 Mcal/h

70 ÷ 390 kW

60 ÷ 336 Mcal/h

100 ÷ 550 kW

86 ÷ 473 Mcal/h

Pressione gas minima Per avere la massima potenzialità occorrono:

25.8 mbar 23.3 mbar 28 mbar 34.3 mbar

misurati al manicotto, con camera di combustione a 0 mbar e gas con Pci = 22.200 kcal/m3

Combustibile GPL commerciale (C3H8 = 93 ÷ 94%)

Pci = 25,8 kWh/Nm3 - 22.200 kcal/Nm3

PERICOLO

Togliere l’alimentazione elettrica al bruciatore,

agendo sull’interruttore generale dell’impianto.

Fig. 1

20080838

3 2916293

Kit GPL

2.4 Regolazione testa di combustione

Regolare la testa di combustione come indicato sui diagrammi relativi ai vari modelli. Le modalità operative sono descritte nell’istru-

zione a corredo del bruciatore (Fig. 3).

ATTENZIONE

Regolare l’elettrodo direzionando la punta sopra il

foro di uscita del gas (Fig. 2)

Effettuate tutte le operazioni di manutenzione, pu-

lizia o controllo, rimontare il cofano e tutti i dispo-

sitivi di sicurezza e protezione del bruciatore.

Fig. 2

S9003

Fig. 3

D10066

2916293 4

Kit GPL

2.5 Campi di lavoro

Per i tipi 876T, 878T, 874T, 886T, 883T, 888T, 877T, 879T, 875T, 873T, 884T, 889T la potenza massima va scelta entro l’area A,

mentre la potenza minima non deve essere inferiore al limite minimo del diagramma (Fig. 4).

2.6 Pressione gas - Potenzialità

Pressione misurata alla presa 1)(Fig. 5) con camera di com-

bustione a 0 mbar e bruciatore funzionante in 2° stadio.

Se la camera di combustione è pressurizzata, la pressione nec-

essaria è quella del diagramma più il valore di pressurizzazione

(Fig. 6).

Fig. 4

D10067

Fig. 5

D7614

5 2916293

Kit GPL

2.7 Pressione in camera di combustione

La pressione in camera di combustione è la stessa prevista per

funzionamento a metano.

2.8 Diagrammi perdite di carico

Le rampe gas per funzionamento a GPL (G31= 24,44 kWh/Sm3)

sono le stesse impiegate per il gas metano.

I diagrammi riportano le pressioni minime, prima del filtro, per ot-

tenere la massima potenzialità con pressione in camera a

0 mbar.

Per la pressione massima di omologa delle valvole e per i riferi-

menti dei diagrammi, vedere le istruzioni del bruciatore, le istru-

zioni della rampa gas o libretto abbinamento rampa bruciatore.

Vedi pag. 6.

Fig. 6

20144024

Pressione gas (mbar)

Pressione gas (mbar)Pressione gas (mbar)

ATTENZIONE

Per valori di pressione differenti da quelli indicati

contattare il Servizio Tecnico.

2916293 6

Kit GPL

2.8.1 Pressione gas

kW 1 p (mbar)

G31

RS 34 ...

70 1.0

106 1.4

141 2.6

177 4.3

212 6.3

248 8.6

283 10.9

319 13.5

354 16.4

390 20

RS 44 ...

100 0.5

150 2.5

200 4.5

250 6.7

300 9.1

350 11.5

400 14

450 16.6

500 19.3

550 22.1

kW 1 p (mbar)

G31

RS 25 ...

120 1,9

148 3,3

176 4,8

203 6,4

231 8,2

259 10,1

287 12,1

314 14,3

342 16,6

370 19,1

RS 35 ...

200 3

231 5,1

262 7,2

293 9,4

324 11,5

356 13,7

387 15,8

418 17,9

449 19,9

480 22

1 2916293

Allgemeine Hinweise

1.1 Garantie und Haftung

Die Garantie- und Haftungsansprüche verfallen bei Personen-

und / oder Sachschäden, die auf einen oder mehrere der folgen-

den Gründe zurückzuführen sind:

Eingriffe durch nicht zugelassenes Personal;

Vornahme von nicht genehmigten Änderungen am Gerät;

Versorgung des Brenners mit ungeeigneten Brennstoffen;

Defekte in der Anlage zur Brennstoffzufuhr;

falsch ausgeführte Reparaturen und / oder Überprüfungen;

Verwendung von anderen als Original-Bauteilen als Ersatz-

teile, Bausätze, Zubehör und Optionals;

Ursachen höherer Gewalt.

Der Hersteller lehnt außerdem jegliche Haftung für die Nichtein-

haltung der Angaben in diesem Handbuch ab.

– Das Personal muss immer die durch die Gesetzgebung vor-

gesehenen persönlichen Schutzmittel verwenden und die

Angaben in diesem Handbuch beachten.

– Das Personal muss alle Gefahren- und Vorsichtshinweise

einhalten, die sich am Gerät befinden.

– Das Personal darf nicht aus eigenem Antrieb Arbeiten oder

Eingriffe ausführen, für die es nicht zuständig ist.

– Das Personal hat die Pflicht, dem jeweiligen Vorgesetzten

alle Probleme oder Gefahren zu melden, die auftreten soll-

ten.

1.2 Anmerkungen zur Sicherheit bei der Installation

1 Allgemeine Hinweise

GEFAHR

Sämtliche Installations-, Wartungs- und Ausbau-

arbeiten müssen bei gezogenem Netzstecker

durchgeführt werden.

GEFAHR

Die Brennstoffversorgung trennen.

ACHTUNG

Die Installation muss von Fachpersonal nach den

Angaben in diesem Handbuch und in Überein-

stimmung mit den geltenden Normen und gesetz-

lichen Bestimmungen durchgeführt werden.

VORSICHT

Prüfen Sie nach dem Entfernen der gesamten

Verpackung die Unversehrtheit des Inhalts. Im

Zweifelsfall das Ersatzteilkit nicht verwenden;

kontaktieren Sie den Lieferanten.

Warten Sie, bis die Bauteile, die mit Wärmequel-

len in Berührung kommen, komplett abgekühlt

sind.

Nach Durchführung von Wartungs-, Reinigungs-

oder Kontrollarbeiten müssen die Haube sowie

alle Sicherheits- und Schutzvorrichtungen des

Brenners wieder montiert werden.

2916293 2

Flüssiggas-Kit

2.1 Beschreibung des Kits

Mit diesem Kit können die für Methanbetrieb vorgesehenen

Brenner des Typs 876T, 878T, 874T, 886T, 883T, 888T, 877T,

879T, 875T, 873T, 884T und 889T mit Flüssiggas und Butan

betrieben werden. Das Kit besteht aus folgenden Bauteilen:

2.2 Technische Eigenschaften

2.3 Umrüstung

Am Methangaskopf die Verteilergruppe 1) durch die beigepackte

Gruppe ersetzen.

Sollte der Kopf über eine mittlere Luftleitung mit Stellnutmutter 2)

verfügen, muss vor der Montage der Verteilergruppe 1) die ge-

samte Gruppe 2) entfernt und die hintere Öffnung am Kopf mit

der Abschlussscheibe und den Schrauben 3) (beides im Liefer-

umfang enthalten) verschlossen werden. Elektrode und Fühler

wieder montieren und gemäß den Angaben aus Abb. 1 und

Abb. 2 einstellen.

2 Flüssiggas-Kit

Beschreibung Stückzahl

Verteilergruppe 1

Abschlussscheibe 1

Schrauben 2

Kennschild 1

Anleitung 1

ACHTUNG

Das Selbstklebeetikett für den Betrieb mit Flüssig-

gas neben dem Typenschild anbringen.

Bevor mit den Installationsarbeiten des Kit begon-

nen werden kann, muss entsprechendes Hebe-

zeug vorbereitet werden.

Achten Sie auf das mögliche Austreten einiger

Tropfen Brennstoff während der Installationspha-

se des Kit.

Brennertyp 876T - 878T 877T - 879T 874T - 886T

883T - 888T

875T - 873T

884T - 889T

Modell RS 25/M - 25/E BLU RS 35/M - 35/E BLU RS 34/M - 34/1 MZ

RS 34 - 34/E MZ

RS 44/M - 44/1 MZ

RS 44 - 44/E MZ

Wärmeleistung 45 ÷ 370 kW

39 ÷ 320 Mcal/h

72 ÷ 480 kW

62 ÷ 413 Mcal/h

70 ÷ 390 kW

60 ÷ 336 Mcal/h

100 ÷ 550 kW

86 ÷ 473 Mcal/h

Mindestgasdruck Um die Höchstleistung zu erreichen, benötigt man:

25.8 mbar 23.3 mbar 28 mbar 34.3 mbar

an der Muffe, bei Brennkammerdruck von 0 mbar und Gas mit Hu = 22.200 kcal/m3 gemessen

Brennstoff Handelsübliches Flüssiggas (C3H8 = 93 ÷ 94%)

Hu = 25,8 kWh/Nm3 - 22.200 kcal/Nm3

GEFAHR

die Stromversorgung des Brenners durch Betäti-

gen des Hauptschalters der Anlage abschalten.

Abb. 1

20080838

Otros manuales para RS 34 MZ

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Quemador de Riello

Riello

Riello RS 34/E MZ Guía de inicio rápido

Riello

Riello RLS 190/M MZ Guía de inicio rápido

Riello

Riello RLAS 1000 EV Guía de inicio rápido

Riello

Riello RS 68/M BLU Guía de inicio rápido

Riello

Riello RS 300/M BLU Manual de instrucciones

Riello

Riello RS 68/E O2 ULX Guía de inicio rápido

Riello

Riello RG2 Guía de inicio rápido

Riello

Riello RS 310/E BLU Guía de inicio rápido

Riello

Riello RL 70/M Guía de inicio rápido

Riello

Riello RIELLO 40 F20 1/230/50 Guía de inicio rápido

Riello

Riello RX 70 S/PV Guía de inicio rápido

Riello

Riello RLS 70 Guía de inicio rápido

Riello

Riello RS 70 E Guía de inicio rápido

Riello

Riello RS 25/E BLU Series Guía de inicio rápido

Riello

Riello RS 25/M C05 Guía de inicio rápido

Riello

Riello 40 G7 140 Guía de inicio rápido

Riello

Riello BS1D Manual de usuario

Riello

Riello RDB 3.2 WORCESTER GREENSTAR 32/50 Guía de inicio rápido

Riello

Riello RG5D Guía de inicio rápido

Riello

Riello 809 T80 Guía de inicio rápido

Riello

Riello RS 50/M Guía de inicio rápido

Riello

Riello RS 100 Guía de inicio rápido

Riello

Riello 521T80 Guía de inicio rápido

Riello

Riello GULLIVER RG1 Guía de inicio rápido

Manuales populares de Quemador de otras marcas

True Induction

True Induction TI4B Manual de usuario

Weishaupt

Weishaupt WG20 Series Manual de usuario

Carolina Cooker

Carolina Cooker M116672 Manual de usuario

Unigas

Unigas HTP2000 Manual de usuario

baltur

baltur BT 250 DSG 4T Manual de usuario

muenkel design

muenkel design round burner Manual de usuario

Ecoflam

Ecoflam Multicalor 170.1 Manual de usuario

baltur

baltur BT 14 DSGW Manual de usuario

artisan

artisan Art-SB1 Guía

AESYS

AESYS TurboFire II Manual de usuario

IKEA

IKEA GRILLSKÄR Manual de usuario

RUSTA

RUSTA SAREK Manual de usuario

PROPOINT

PROPOINT 8933657 Manual de usuario

baltur

baltur TBL 1000 ME Manual de referencia

Riello Burners

Riello Burners P 200 P/G Guía de inicio rápido

WLD-TEC

WLD-TEC powerjet Manual de usuario

MSR

MSR DRAGONFLY Manual de usuario

baltur

baltur COMIST 23SP Manual de usuario
