Riello P 300 P/G Guía de inicio rápido

2915482 (3)

Istruzioni per installazione, uso e manuntenzione

Montage und Bedienungs Anleitung

Manuel d’entretien

Installation, use and maintenance instructions

Bruciatore di gasolio

Ölbrenner

Brûleur à ﬁoul domestique

Light oil burner

MODELLO - MODELL

MODELE - MODEL TIPO -TYP

TYPE

P 300 P/G 483 M1

Funzionamento bistadio progressivo o modulante

Zweistufig gleitender oder modulierender Betrieb

Fonctionnement à deux allures progressives ou modulant

Progressive two-stage or modulating operation

5482

Potenza Termica - Portata 890 ÷ 3560 kW - 75 ÷ 300 kg/h

Funzionamento Due stadi progressivi/modulante con kit

Combustibile Gasolio viscosità max.a 20 °C: 6 mm

/s (1,5° E)

Alimentazione elettrica 3N ~ 50 Hz 400 / 230 V

3 ~ 50 Hz 230 V

Motore 30A / 230V - 17,5A / 400V

Trasformatore d’accensione Primario: 2A - Secondario: 2 x 6,5 kV - 35 mA

Potenza elettrica assorbita 10 kW

Grado di protezione IP 40 secondo EN 60529 (IEC 529-1989)

Compatibilità elettromagnetica Conforme alla Direttiva 89/336/CEE (radiodisturbi)

858

447

314*

444

574

Ø295

496

1000

D2576 Fig. 1

11 12 13 14 15 16 17 18

123 45619 7 89 10

1- Raccordo di aspirazione

2- Regolatore pressione pompa

3- Raccordo di ritorno

4- Attacco manometro (G 1/4)

5- Attacco vacuometro (G 1/4)

6- Pulsante di sblocco telesalvamotore

7- Morsettiera

8- Pulsante di sblocco apparecchiatura con segnala-

zione di blocco

9- Passacavi

10 - Asta di trascinamento testa

11 - Camma di regolazione aria

12 - Servomotore

13 - Modulatore (solo per modulanti)

14 - Trasformatore d’accensione

15 - Eccentrico regolazione pressione di ritorno

16 - Pressostato

17 - Manometro pressione sul ritorno

18 - Manometro pressione in mandata

19 - Quadro comandi elettrici

Quantità Materiale a corredo

2 Tubi ﬂessibili

2 Nipples

4 Viti

1 Schermo per flangia

4 Passacavi

2 Prolunghe (solo per T.L.)

DIMENSIONI

* Ottenibile con distanziale da chiedere a parte

D2700

5482

In funzionamento la portata del bruciatore varia tra un massimo e un minimo.

La portata massima deve essere contenuta nel campo del lavoro sottoriportato.

La portata minima può scendere fino a 75 kg/h.

PRESSIONE IN CAMERA DI COMBUSTIONE - PORTATA MASSIMA

260

300

260

M18

D2702

mbar

kg/h

FISSAGGIO DEL BRUCIATORE ALLA CALDAIA

Per separare il bruciatore dal boccaglio in ghisa procedere come segue:

- Togliere il coperchio (1), la copiglia e il perno (2), i dadi (3) e le viti (4).

- Sfilare il boccaglio dal bruciatore per circa 100÷120 mm, sganciare la forcella di trascinamento della testa (6)

togliendo le copiglie (5).

- A questo punto si può sfilare completamente il boccaglio dai perni (7).

- Fissare il boccaglio alla caldaia interponendo la guarnizione isolante (8).

- Dopo aver montato l’ugello prescelto, infilare il bruciatore sui perni (7) lasciandolo aperto per circa 100÷120

mm.

- Rimontare la forcella (6) agganciadola con le copiglie (5).

- Chiudere completamente il bruciatore fissandolo con le viti (4), montare i dadi (3), il perno e la copiglia (2).

Apertura del bruciatore per manutenzione

Ripetere le operazioni sopra descritte senza togliere i dadi (3).

Sollevando il bruciatore per mezzo dei ganci è possibile fissarlo alla caldaia senza separarlo dal boccaglio in

ghisa.

Per la sporgenza del-

la testa di combus-

tione seguire le

indicazioni fornite dal

costruttore della

caldaia.

Per caldaie con cassa fumo anteriore eseguire una

opportuna protezione in materiale refrattario sulla

parte della testa sporgente in camera di combustio-

ne.

100÷120mm

1234768

2590

FORATURA PIASTRA

CALDAIA E SPORGENZA

TESTA DI COMBUSTIONE

D2701

5482

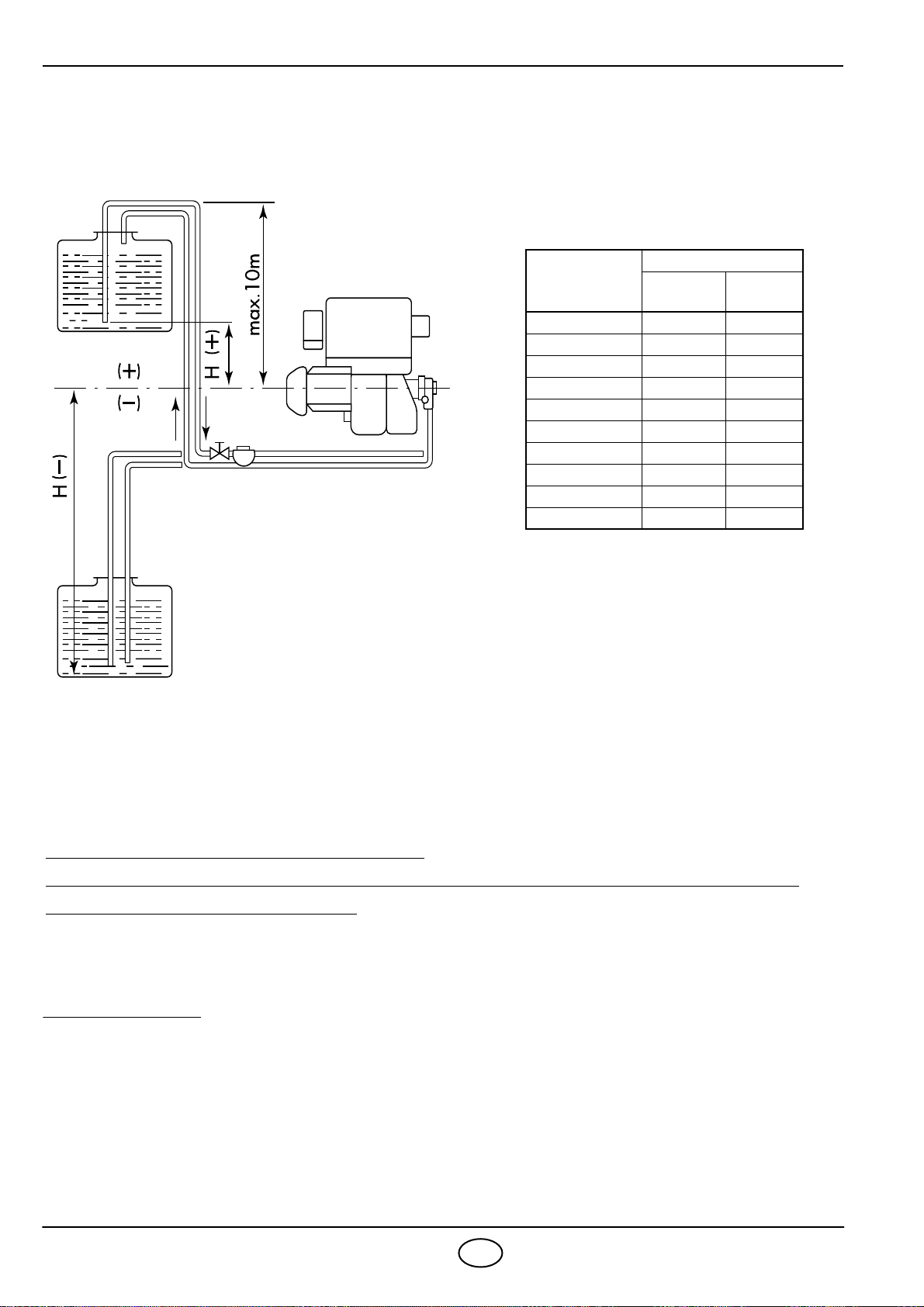

IMPIANTI IDRAULICI

Non si deve superare la depressione massima di 0,45 bar (35 cm Hg). Oltre tale valore si ha liberazione di gas dal

combustibile.

Si raccomanda che le tubazioni siano a perfetta tenuta.

Quando la cisterna è ad un livello inferiore del bruciatore, si consiglia di far arrivare la tubazione di ritorno alla

stessa altezza della tubazione di aspirazione. In questo caso non è necessaria la valvola di fondo.

Se la tubazione di ritorno arriva sopra il livello del combustibile la valvola di fondo è indispensabile. Questa solu-

zione è meno sicura della precedente per la possibile mancanza di tenuta della valvola.

HDislivello;

LLunghezza totale del tubo di

aspirazione;

øi Diametro interno del tubo.

metri

L metri

G 1/2 ø

G 3/4

+ 2,0 25 85

+ 1,5 23 80

+ 1,0 20 70

+ 0,5 18 65

01560

- 0,5 12 50

- 1,0 10 45

- 1,5 8 35

- 2,0 5 30

-3,0 3 15

Innesco della pompa:

Riempire la pompa di gasolio dall’attacco vacuometro 5), fig.1), avviare il bruciatore, sfiatare l’aria dall’attacco ma-

nometro 4), fig.1) ed attendere l’innesco della pompa. Se avviene il blocco ripetere l’operazione.

Attenzione: accertarsi, prima di mettere in funzionamento il bruciatore, che il tubo di ritorno non abbia occlusioni.

Un eventuale impedimento provocherebbe la rottura dell’organo di tenuta della pompa.

2584

5482

IMPIANTO ELETTRICO

AVVIAMENTO DIRETTO

(eseguito in fabbrica)

LEGENDA

Morsettiera bruciatore

Motore ventilatore

CMV

Contattore motore

Filtro disturbiradio

Relé termico

Pressostato olio

Trasformatore di accensione

Servomotore

Fotoresistenza

Valvola di funzionamento

Connettore

Valvola di sicurezza (mandata)

Valvola di sicurezza (ritorno)

VR1

Valvola di sicurezza (ritorno)

Terra bruciatore

D2573

5482

IMPIANTO ELETTRICO

AVVIAMENTO STELLA - TRIANGOLO

(eseguito in fabbrica)

LEGENDA

Morsettiera bruciatore

Motore ventilatore

Filtro disturbiradio

Pressostato olio

Trasformatore di accensione

Servomotore

Fotoresistenza

Valvola di funzionamento

Connettore

Valvola di sicurezza (mandata)

Valvola di sicurezza (ritorno)

VR1

Valvola di sicurezza (ritorno)

Terra bruciatore

D2703

5482

AVVIATORE STELLA TRIANGOLO

IMPIANTO ELETTRICO

LEGENDA

Fusibili circuito di potenza

Fusibili circuito di comando

Contattore di linea

Contattore di stella

Contattore di triangolo

K4 Temporizzatore (tarare a 10 s)

K2A Blocchetto ausiliario su K2

K3A Blocchetto ausiliario su K3

MA Morsettiera

RT Relé térmico (tarare a 9A per 400V o a 18A per 230V)

SSezionatore con blocco porta

D2026

12 3 4 353637 383940 41 42 43 4445 4647 MA

RTK3RT

K4 K2 K1

K3A K2A

K4 K2 K1

K3K1

24646

531

531531

62 62

12 34

14 14

1313

3111

96 13

D2027

5482 7

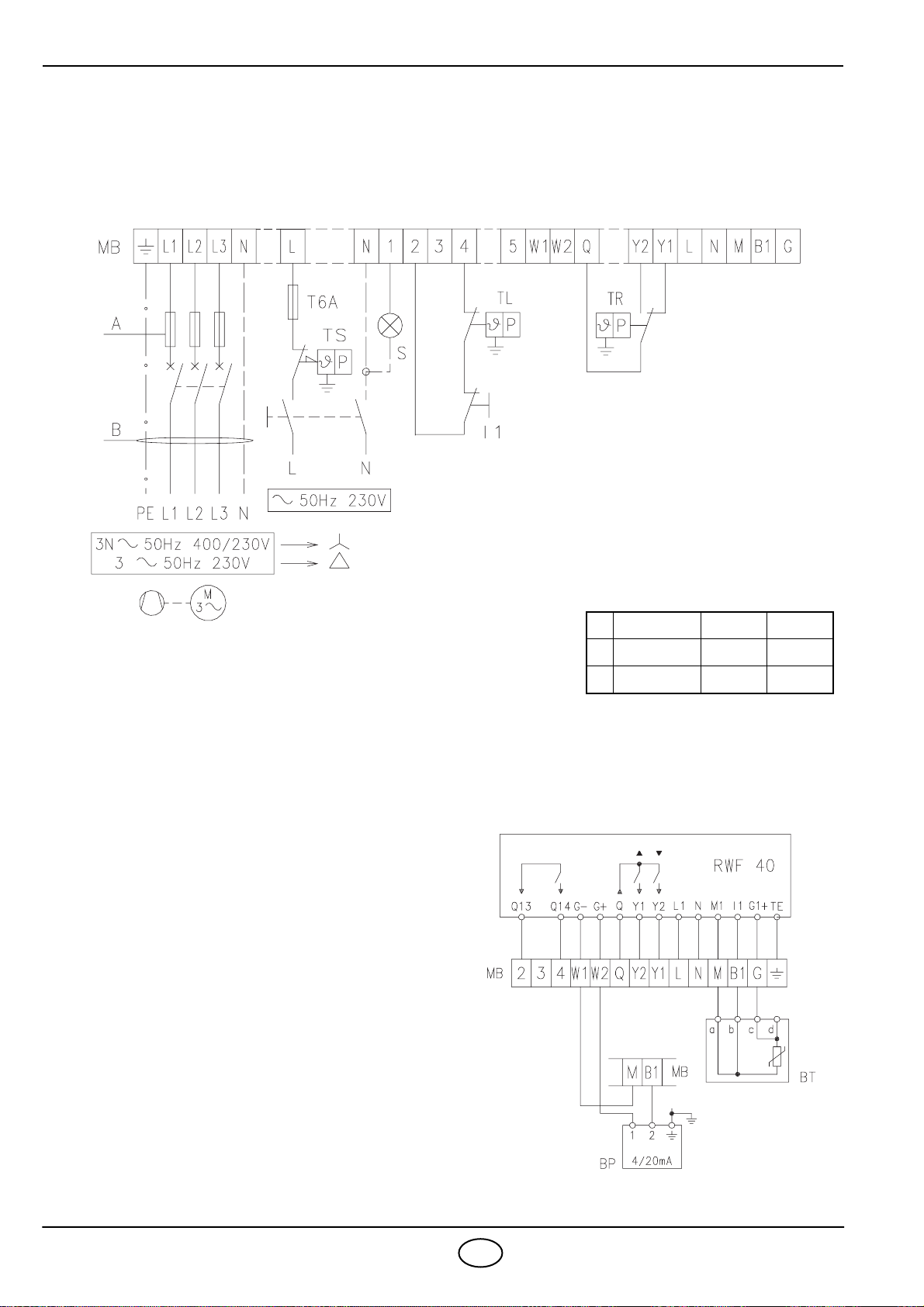

COLLEGAMENTI ELETTRICI ALLA MORSETTIERA

AVVIAMENTO DIRETTO

(a cura dell’installatore)

(1): per funzionamento bistadio progressivo

(2): per funzionamento modulante

NOTE

- Verificare il blocco oscurando la fotoresistenza, dopo

aver tolto il coperchio della mensola.

Attenzione: alta tensione.

Legenda

BP Sonda di pressione

BT Sonda di temperatura

I1 Acceso-spento manuale (facoltativo)

MB Morsettiera bruciatore

SSegnalazione di blocco a distanza

TL Telecomando limite

TR Telecomando di regolazione per

funzionamento a 2 stadi progressivi

TS Telecomando di sicurezza

a-d Rosso

b-c Bianco

230V 400V

AAmpere 63 50

Bmm264

D2574

(1) (1)

D2575

(2)

5482 8

COLLEGAMENTI ELETTRICI ALLA MORSETTIERA

AVVIAMENTO STELLA - TRIANGOLO

(a cura dell’installatore)

(1): per funzionamento bistadio progressivo

(2): per funzionamento modulante

NOTE

- Verificare il blocco oscurando la fotoresistenza, dopo

aver tolto il coperchio della mensola.

Attenzione: alta tensione.

Legenda

BP Sonda di pressione

BT Sonda di temperatura

I1 Acceso-spento manuale (facoltativo)

MB Morsettiera bruciatore

SSegnalazione di blocco a distanza

TL Telecomando limite

TR Telecomando di regolazione per

funzionamento a 2 stadi progressivi

TS Telecomando di sicurezza

a-d Rosso

b-c Bianco

230V 400V

AAmpere 50 35

Bmm264

Cmm24 2,5

D2704

(1)

D2575

(2)

5482 9

ORGANI DEL BRUCIATORE REGOLATI IN FABBRICA

Nella generalità dei casi non necessitano di ulteriori regolazioni:

A- Servomotore

B- Pompa

C- Telesalvamotore

A - SERVOMOTORE

Il servomotore regola contemporaneamente portata e pressione dell’aria, e portata del combustibile.

É dotato di 3 camme regolabili, che azionano altrettanti commutatori.

1acamma:Limita il fine corsa del servomotore sulla posizione di 0°. A bruciatore spento la serranda dell’aria ri-

sulta completamente chiusa.

2acamma:Limita il fine corsa del servomotore sulla posizione di 130°.

3acamma:Regola la portata minima di modulazione. Viene tarata in fabbrica sulla posizione di 20°.

Fig. 2 D1999

1- 1aCamma (blu)

2- 2aCamma (rossa)

3- 3aCamma (nera)

4- Indice di lettura posizionamento

5- Passacavo

6- Sblocco motorino
