Riello LPG kit Guía de inicio rápido

2915386 (10) - 08/2020

Istruzioni per installazione, uso e manutenzione

Montage und Bedienungsanleitung

Instructions pour installation, utilisation et entretien

Installation, use and maintenance instructions

Instrucciones de instalación, montaje y funcionamiento

Kit GPL

Kit Flüssiggas

Kit GPL

LPG Kit

Kit GPL

CODICE - CODE

CÓDIGO

MODELLO - MODELL - MODELE

MODEL - MODELO

TIPO - TYP

TYPE

3010079 - 3010080 RS 28 - RS 28/M 809 T1 - 824 T1

3010081 - 3010082 RS 38 - RS 38/M 810 T1 - 825 T1

3010083 - 3010084 RS 50 - RS 50/M 811 T1 - 826 T1

1 2915386

Avvertenze generali

1.1 Garanzia e responsabilità

I diritti alla garanzia ed alla responsabilità decadono, in caso di

danni a persone e/o cose, qualora i danni stessi siano riconduci-

bili ad una o più delle seguenti cause:

intervento di personale non abilitato;

esecuzione di modifiche non autorizzate all’apparecchio;

alimentazione del bruciatore con combustibili non adatti;

difetti nell’impianto di alimentazione del combustibile;

riparazioni e/o revisioni eseguite in maniera scorretta;

utilizzo di componenti non originali, siano essi ricambi, kits,

accessori ed optionals;

cause di forza maggiore.

Il costruttore, inoltre, declina ogni e qualsiasi responsabilità per la

mancata osservanza di quanto riportato nel presente manuale.

– Il personale deve usare sempre i mezzi di protezione indivi-

duale previsti dalla legislazione e seguire quanto riportato nel

presente manuale.

– Il personale deve attenersi a tutte le indicazioni di pericolo e

cautela segnalate sulla macchina.

– Il personale non deve eseguire di propria iniziativa operazioni

o interventi che non siano di sua competenza.

– Il personale ha l’obbligo di segnalare al proprio superiore

ogni problema o situazione pericolosa che si dovesse creare.

1.2 Note sulla sicurezza per l'installazione

1 Avvertenze generali

PERICOLO

Tutte le operazioni di installazione, manutenzione

e smontaggio devono essere svolte con l'alimen-

tazione elettrica staccata.

PERICOLO

Isolare l'alimentazione del combustibile.

ATTENZIONE

L'installazione deve essere svolta da personale

qualificato, come indicato in questo manuale e in

conformità con gli standard e le disposizioni di leg-

ge in vigore.

CAUTELA

Dopo aver tolto ogni imballaggio assicurarsi

dell’integrità del contenuto. Nel dubbio, non utiliz-

zare il kit ricambio; rivolgersi al fornitore.

Attendere il completo raffreddamento dei compo-

nenti a contatto con fonti di calore.

Effettuate tutte le operazioni di manutenzione, pu-

lizia o controllo, rimontare il cofano e tutti i dispo-

sitivi di sicurezza e protezione del bruciatore.

2915386 2

Kit GPL

2.1 Descrizione kit

Il kit consente ai bruciatori previsti per funzionamento a meta-

no, di bruciare GPL. Il kit si compone di:

(*) Kit per GPL con quantità di butano oltre il 30%.

2.2 Caratteristiche Tecniche

2.3 Trasformazione

Procedere come segue:

Sulla testa per gas metano sostituire: il gruppo distributore 1) con

quello per GPL 2), la sonda di ionizzazione 3) e

l’elettrodo 4)(Fig. 1).

2 Kit GPL

Descrizione Quantità

Gruppo distributore 1

Sonda di ionizzazione 1

Elettrodo di accensione 1

Targhetta 1

Istruzioni 1

ATTENZIONE

Applicare la targhetta adesiva per funzionamento

a GPL vicino alla targhetta caratteristiche.

Prima di procedere con le operazioni di installa-

zione del kit, predisporre un adeguato sistema di

sollevamento.

Fare attenzione alla possibile fuoriuscita di alcune

gocce di combustibile durante la fase di installa-

zione del kit.

Modello Codice *Tipo

RS 28 - RS 28/m 3010079 - 3010080 809 T1 - 824 T1

RS 38 - RS 38/M 3010081 - 3010082 810 T1 - 825 T1

RS 50 - RS 50/M 3010083 - 3010084 811 T1 - 826 T1

Bruciatore RS 28 - RS 28/M RS 38 - RS 38/M RS 50 - RS 50/M

Tipo 809 T1 - 824 T1 810 T1 - 825 T1 826 T1 - 826 T1

Potenza termica Max. kW

Mcal/h

163 - 325

140 - 280

232 - 440

200 - 378

295 - 600

254 - 516

Potenza termica Min. kW

Mcal/h

105

115

Pressione gas minima

mbar

Per avere la massima potenzialità occorrono:

11,5 13 10,5

misurati al manicotto, con camera di combustione a 0 mbar e gas con Pci = 22.200 kcal/m3

Pressione gas massima mbar 100

Combustibile GPL commerciale (C3H8= 93 ÷ 94%)

Pci = 25,8 kWh/Nm3- 22.200 kcal/Nm3

PERICOLO

Togliere l’alimentazione elettrica al bruciatore,

agendo sull’interruttore generale dell’impianto.

ATTENZIONE

Elettrodo regolato a mm 2 dietro al disco ed in

prossimità del tubetto superiore.

Fig. 1

D1302

SONDA ELETTRODO

3 2915386

Kit GPL

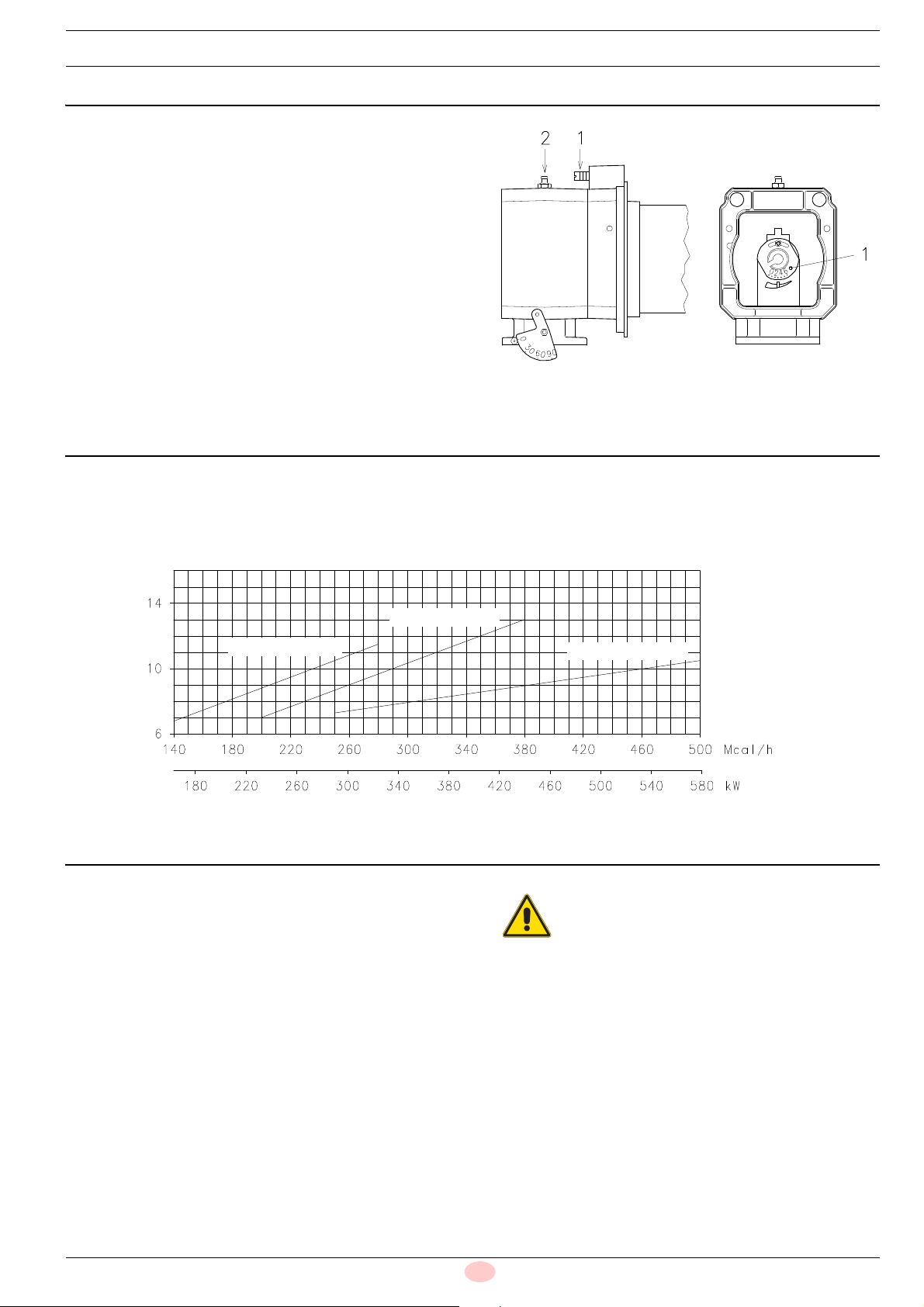

2.4 Regolazione testa di combustione

Regolazione aria, vite 1)(A- Fig. 2): è la stessa prevista per

funzionamento a metano.

Regolazione gas, ghiera 1)(B- Fig. 2): sempre regolata a

tacca 0.

2.5 Pressione gas - Potenzialità

Pressione misurata alla presa 2)(A- Fig. 2) con camera di com-

bustione a 0 mbar e bruciatore funzionante in 2° stadio.

Se la camera di combustione è pressurizzata, la pressione ne-

cessaria è quella del diagramma (Fig. 3) più il valore di pressuriz-

zazione.

2.6 Pressione in camera di combustione

La pressione in camera di combustione è la stessa prevista per

funzionamento a metano.

D1303

Fig. 2

D1316

Pressione Gas (mbar)

Potenzialità

809 T1 - 824 T1 811 T1 - 826 T1

810 T1 - 825 T1

Fig. 3

ATTENZIONE

Per valori di pressione differenti da quelli indicati

contattare il Servizio Tecnico.

2915386 4

Kit GPL

2.7 Pressione gas

La Tab. A indica le perdite di carico minime lungo la linea di ali-

mentazione del gas in funzione della potenza massima del bru-

ciatore.

Tab. A

Modello kW 1 p (mbar)

G31

RS 28 - RS 28/M

165 7,1

183 7,4

201 7,8

218 8,2

236 8,6

254 9,2

272 9,8

289 10,4

307 11,1

325 11,9

RS 38 - RS 38/M

230 7,6

253 7,8

277 8,2

300 8,7

323 9,3

347 10

370 10,8

393 11,7

417 12,8

440 13,9

RS 50 - RS 50/M

290 12,8

322 16,3

354 19,6

387 23,1

419 26,3

451 29,6

483 32,8

516 36

548 39,1

580 42,2

1 2915386

Kit Flüssiggas

1.1 Garantie und Haftung

Die Garantie- und Haftungsansprüche verfallen bei Personen-

und / oder Sachschäden, die auf einen oder mehrere der folgen-

den Gründe zurückzuführen sind:

Eingriffe durch nicht zugelassenes Personal;

Vornahme von nicht genehmigten Änderungen am Gerät;

Versorgung des Brenners mit ungeeigneten Brennstoffen;

Defekte in der Anlage zur Brennstoffzufuhr;

falsch ausgeführte Reparaturen und / oder Überprüfungen;

Verwendung von anderen als Original-Bauteilen als Ersatz-

teile, Bausätze, Zubehör und Optionals;

Ursachen höherer Gewalt.

Der Hersteller lehnt außerdem jegliche Haftung für die Nichtein-

haltung der Angaben in diesem Handbuch ab.

– Das Personal muss immer die durch die Gesetzgebung vor-

gesehenen persönlichen Schutzmittel verwenden und die

Angaben in diesem Handbuch beachten.

– Das Personal muss alle Gefahren- und Vorsichtshinweise

einhalten, die sich am Gerät befinden.

– Das Personal darf nicht aus eigenem Antrieb Arbeiten oder

Eingriffe ausführen, für die es nicht zuständig ist.

– Das Personal hat die Pflicht, dem jeweiligen Vorgesetzten

alle Probleme oder Gefahren zu melden, die auftreten soll-

ten.

1.2 Anmerkungen zur Sicherheit bei der Installation

1 Allgemeine Hinweise

GEFAHR

Sämtliche Installations-, Wartungs- und Ausbau-

arbeiten müssen bei gezogenem Netzstecker

durchgeführt werden.

GEFAHR

Die Brennstoffversorgung trennen.

ACHTUNG

Die Installation muss von Fachpersonal nach den

Angaben in diesem Handbuch und in Überein-

stimmung mit den geltenden Normen und gesetz-

lichen Bestimmungen durchgeführt werden.

VORSICHT

Prüfen Sie nach dem Entfernen der gesamten

Verpackung die Unversehrtheit des Inhalts. Im

Zweifelsfall das Ersatzteilkit nicht verwenden;

kontaktieren Sie den Lieferanten.

Warten Sie, bis die Bauteile, die mit Wärmequel-

len in Berührung kommen, komplett abgekühlt

sind.

Nach Durchführung von Wartungs-, Reinigungs-

oder Kontrollarbeiten müssen die Haube sowie

alle Sicherheits- und Schutzvorrichtungen des

Brenners wieder montiert werden.

2915386 2

Kit Flüssiggas

2.1 Beschreibung des Kits

Der Kit macht es möglich die für den Methanbetrieb vorgesehe-

nen Brenner, mit Flüssiggas zu betreiben. Der Kit besteht aus:

(*) Flüssiggas-Kit mit Butan über 30%.

2.2 Technische Daten

2.3 Umbau

Gehen Sie dazu wie folgt vor:

Auf den Erdgas-Kopf austauschen: Verteiler 1) mit Verteiler für

Flüssiggas 2), Ionisation-Fühler 3), Zündelektrode 4)(Abb. 1).

2 Kit Flüssiggas

Beschreibung Stückzahl

Verteilergruppe 1

Ionisation-Fühler 1

Zündelektrode 1

Kennschild 1

Anleitung 1

ACHTUNG

Das selbstklebende Kennschild für Flüssiggas-

Betrieb neben dem Typenschild anbringen.

Bevor mit den Installationsarbeiten des Kit begon-

nen werden kann, muss entsprechendes Hebe-

zeug vorbereitet werden.

Achten Sie auf das mögliche Austreten einiger

Tropfen Brennstoff während der Installationspha-

se des Kit.

Modell Code *Typ

RS 28 - RS 28/m 3010079 - 3010080 809 T1 - 824 T1

RS 38 - RS 38/M 3010081 - 3010082 810 T1 - 825 T1

RS 50 - RS 50/M 3010083 - 3010084 811 T1 - 826 T1

Brenner RS 28 - RS 28/M RS 38 - RS 38/M RS 50 - RS 50/M

Typ 809 T1 - 824 T1 810 T1 - 825 T1 826 T1 - 826 T1

Thermische

Höchstleistung

Mcal/h

163 - 325

140 - 280

232 - 440

200 - 378

295 - 600

254 - 516

Thermische

Mindestleistung

Mcal/h

105

115

Niedrigster Gasdruck

mbar

Zur Erzielung der Höchstleistung benötigt man:

11,5 13 10,5

gemessen an der Muffe, mit Brennkammer auf 0 mbar und Gas mit Heizwert Hu = 22.200 kcal/m

Gashöchstdruck mbar 100

Brennstoff Handelsübliches Flüssiggas (C3H8= 93 ÷ 94%)

Pci = 25,8 kWh/Nm3- 22.200 kcal/Nm3

GEFAHR

Die Stromversorgung des Brenners durch Betäti-

gen des Hauptschalters der Anlage abschalten.

ACHTUNG

Elektrode - Einstellung mm 2 hinter der Stauschei-

be und dicht bei dem oberen Röhrchen.

Abb. 1

D1302

FÜHLER ELEKTRODE

3 2915386

Kit Flüssiggas

2.4 Flammkopfeinstellung

Die Luft-Einstellung Schraube 1), (A- Abb. 2): ist die glei-

che wie für den Betrieb mit Erdgas.

Die Gas-Einstellung (B- Abb. 2) wird immer bei der Rast 0

eingestellt.

2.5 Gasdruck - Leistung

Der Druck wird an der Muffe 2)(A- Abb. 2) bei 0 mbar feuerraum-

seitigem Druck und bei der Zweistufe gemessen.

Sollte im Druck sein, so ist der nötige Druck jener des Diagram-

mes (Abb. 3) plus Druck-Wert im Feuerraum

2.6 Druck in der Brennkammer

Der Druck in der Brennkammer ist der gleiche wie für den Met-

hanbetrieb.

Abb. 2

D1303

D1316

Gasdruck (mbar)

Brennerleistung

809 T1 - 824 T1 811 T1 - 826 T1

810 T1 - 825 T1

Abb. 3

ACHTUNG

Bei Druckwerten, die von den angegebenen ab-

weichen, nehmen Sie bitte Kontakt mit dem Tech-

nischen Kundendienst auf.

2915386 4

Kit Flüssiggas

2.7 Gasdruck

Die Tab. A gibt die minimalen Strömungsverluste entlang der

Gasversorgungsleitung in Abhängigkeit von der Höchstleistung

des Brenners an.

Tab. A

Modell kW 1 p (mbar)

G31

RS 28 - RS 28/M

165 7,1

183 7,4

201 7,8

218 8,2

236 8,6

254 9,2

272 9,8

289 10,4

307 11,1

325 11,9

RS 38 - RS 38/M

230 7,6

253 7,8

277 8,2

300 8,7

323 9,3

347 10

370 10,8

393 11,7

417 12,8

440 13,9

RS 50 - RS 50/M

290 12,8

322 16,3

354 19,6

387 23,1

419 26,3

451 29,6

483 32,8

516 36

548 39,1

580 42,2

Otros manuales para LPG kit

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Quemador de Riello

Riello

Riello Gulliver RG1RK Guía de inicio rápido

Riello

Riello DB 6 SM CO1 A0 Guía de inicio rápido

Riello

Riello Gulliver RG5DF Guía de inicio rápido

Riello

Riello RX 1800 S/E Guía de inicio rápido

Riello

Riello GULLIVER RG1 Guía de inicio rápido

Riello

Riello GAS 3 Guía de inicio rápido

Riello

Riello 40 GS10D Guía de inicio rápido

Riello

Riello 3433723 Guía de inicio rápido

Riello

Riello RS 1000/EV C01 Guía de inicio rápido

Riello

Riello RS 1000/E C01 Guía de inicio rápido

Riello

Riello GAS 5 Guía de inicio rápido

Riello

Riello RX 70 S/PV Guía de inicio rápido

Riello

Riello 40 FS5D Guía de inicio rápido

Riello

Riello RS 120/M BLU Guía de inicio rápido

Riello

Riello 40 F5 Instrucciones de instalación

Riello

Riello R35 Series Manual de usuario

Riello

Riello MODULO 32 DIR Manual de usuario

Riello

Riello 40 G3RD MC Guía de inicio rápido

Riello

Riello DB 4 LSM C13 Guía de inicio rápido

Riello

Riello RX 70 S/PV Guía de inicio rápido

Riello

Riello 40 G5R Guía de inicio rápido

Riello

Riello GAS 7/2 Guía de inicio rápido

Riello

Riello RS 68/EV BLU Guía de inicio rápido

Riello

Riello RS 70 Guía de inicio rápido

Manuales populares de Quemador de otras marcas

True Induction

True Induction TI4B Manual de usuario

Weishaupt

Weishaupt WG20 Series Manual de usuario

Carolina Cooker

Carolina Cooker M116672 Manual de usuario

Unigas

Unigas HTP2000 Manual de usuario

baltur

baltur BT 250 DSG 4T Manual de usuario

muenkel design

muenkel design round burner Manual de usuario

Ecoflam

Ecoflam Multicalor 170.1 Manual de usuario

baltur

baltur BT 14 DSGW Manual de usuario

artisan

artisan Art-SB1 Guía

AESYS

AESYS TurboFire II Manual de usuario

IKEA

IKEA GRILLSKÄR Manual de usuario

RUSTA

RUSTA SAREK Manual de usuario

PROPOINT

PROPOINT 8933657 Manual de usuario

baltur

baltur TBL 1000 ME Manual de referencia

Riello Burners

Riello Burners P 200 P/G Guía de inicio rápido

WLD-TEC

WLD-TEC powerjet Manual de usuario

MSR

MSR DRAGONFLY Manual de usuario

baltur

baltur COMIST 23SP Manual de usuario
