INDICE

1. DESCRIZIONE DEL BRUCIATORE

Bruciatore di gasolio con funzionamento monostadio.

1.1 MATERIALE A CORREDO

Flangia con schermo isolante. . . . N° 1 Viti e dadi per flangia di fissaggio alla caldaia . . . . N° 4

Vite e dadi per flangia . . . . . . . . . N° 1 Tubi flessibili con nipples . . . . . . . . . . . . . . . . . . . . N° 2

Spina a 7 poli. . . . . . . . . . . . . . . . N° 1

1. DESCRIZIONE DEL BRUCIATORE. . . . 1

1.1 Materiale a corredo . . . . . . . . . . . . . . . . 1

2. DATI TECNICI . . . . . . . . . . . . . . . . . . . . 2

2.1 Dati tecnici. . . . . . . . . . . . . . . . . . . . . . . 2

2.2 Dimensioni. . . . . . . . . . . . . . . . . . . . . . . 2

2.3 Campo di lavoro. . . . . . . . . . . . . . . . . . . 2

3. INSTALLAZIONE. . . . . . . . . . . . . . . . . . 3

3.1 Fissaggio alla caldaia. . . . . . . . . . . . . . . 3

3.2 Alimentazione del combustibile . . . . . . . 3

3.3 Impianti idraulici. . . . . . . . . . . . . . . . . . . 4

3.4 Collegamenti elettrici . . . . . . . . . . . . . . . 5

4. FUNZIONAMENTO. . . . . . . . . . . . . . . . . 6

4.1 Regolazione della combustione. . . . . . . . 6

4.2 Ugelli consigliati . . . . . . . . . . . . . . . . . . . 6

4.3 Regolazione elettrodi . . . . . . . . . . . . . . . 7

4.4 Pressione pompa . . . . . . . . . . . . . . . . . . 7

4.5 Regolazione testa . . . . . . . . . . . . . . . . . . 8

4.6 Regolazione serranda. . . . . . . . . . . . . . . 8

4.7 Programma di avviamento. . . . . . . . . . . . 8

5. MANUTENZIONE . . . . . . . . . . . . . . . . . . 8

6. ANOMALIE / RIMEDI . . . . . . . . . . . . . . . 9

➤

Il bruciatore risponde al grado di protezione IP X0D (IP 40) secondo EN 60529.

1– Pompa olio

2– Apparecchiatura di

comando e controllo

3– Pulsante di sblocco con

segnalazione di blocco

4– Flangia con schermo isolante

5– Gruppo regolazione

serranda aria

6– Gruppo portaugello

7– Fotoresistenza

Fig. 1

S7208

2306

2. DATI TECNICI

2.1 DATI TECNICI

2.2 DIMENSIONI

2.3 CAMPO DI LAVORO

(secondo EN 267)

TIPO 377T1

Portata – Potenza termica 4

10 kg/h – 47

119 kW

Combustibile Gasolio, viscosità 4

6 mm2/s a 20 °C

Alimentazione elettrica Monofase,

50Hz 230V

10%

Motore 0,9A assorbiti – 2720 g/min – 285 rad/s

Condensatore 4 µF

Trasformatore d’accensione Secondario 8 kV – 16 mA

Pompa Pressione: 8

15 bar

Potenza elettrica assorbita 0,18 kW

202 115 189

140

168

230

280

8383

106

45°

D5707

255

03 4 5 Portata di gasolio – kg/h

35 45 55 Potenza termica – kW

1,0

0,8

0,6

0,4

0,2

Pressione in camera di

combustione – mbar

D5416

6 7

65 75

8 9 10 11

1,2

95 105 115 125

2306

3. INSTALLAZIONE

L’INSTALLAZIONE DEL BRUCIATORE DEVE ESSERE EFFETTUATA IN CONFORMITÀ ALLE LEGGI E

NORMATIVE LOCALI.

3.1 FISSAGGIO ALLA CALDAIA

➤

Inserire sulla flangia (1) la vite e i due dadi, (vedi fig. 3).

➤

Allargare, se necessario, i fori dello schermo isolante (5).

➤

Fissare alla portina della caldaia (4) la flangia (1) mediante le viti (2) e (se necessario) i dadi (3)

interponendo lo schermo isolante (5), (vedi fig. 2).

3.2 ALIMENTAZIONE DEL COMBUSTIBILE

Il bruciatore è predisposto per ricevere i tubi di alimentazione del gasolio da entrambi i lati.

A seconda che l’uscita dei tubi avvenga a destra o a sinistra del bruciatore si dovranno invertire sia la

piastrina di fissaggio (1) che la squadretta di chiusura (2) (vedi fig. 4).

Fig. 2

Fig. 3

S7209

D5709

Fig. 4

2 21

2306

3.3 IMPIANTI IDRAULICI

È necessario installare un filtro sulla linea di alimentazione del combustibile.

H= dislivello; L= max. lunghezza del tubo di aspirazione; ø i = diametro interno del tubo.

INNESCO POMPA

Nell’impianto di fig. 6 è sufficiente allentare l’attacco del vacuometro (5, fig. 5)

ed attendere la fuoriuscita del combustibile.

Negli impianti di fig. 7 e 8 avviare il bruciatore ed attendere l’innesco.

Se avviene il blocco prima dell’arrivo del combustibile, attendere almeno

20 secondi, poi ripetere l’operazione.

Non si deve superare la depressione max. di 0,4 bar (30 cm Hg).

Oltre tale valore si ha liberazione di gas dal combustibile. Si raccomanda che le

tubazioni siano a perfetta tenuta.

Negli impianti in depressione (fig. 8) si consiglia di far arrivare la tubazione di

ritorno alla stessa altezza della tubazione di aspirazione. In questo caso non è

necessaria la valvola di fondo. Se invece la tubazione di ritorno arriva sopra il

livello del combustibile la valvola di fondo è indispensabile. Questa soluzione è

meno sicura della precedente per la possibile mancanza di tenuta della valvola.

metri

L metri

øi

8 mm øi

10 mm

0,5

1,5

100

metri

L metri

øi

8 mm øi

10 mm

0,5

1,5

3,5

100

■

La pompa è predisposta per funzionamento bitubo.

Per il funzionamento monotubo è necessario svitare il

tappo di ritorno (2), togliere la vite di by-pass (3) e

quindi riavvitare il tappo (2), (vedi fig. 5).

■

Accertarsi, prima di mettere in funzione il bruciatore,

che il tubo di ritorno del combustibile non abbia occlu-

sioni. Una eccessiva contropressione provocherebbe

la rottura dell’organo di tenuta della pompa.

ATTENZIONE:

1- Aspirazione

2- Ritorno

3- Vite di by-pass

4- Attacco manometro

5- Regolatore di pressione

6- Attacco vacuometro

7- Valvola

8- Presa di pressione ausiliaria

Fig.5

234 5 6 7

D5026

IMPIANTO NON AMMESSO

IN GERMANIA

Fig. 6

max. 4 m

D5713

max. 4 m

D5714

Fig. 7 Fig. 8

2306

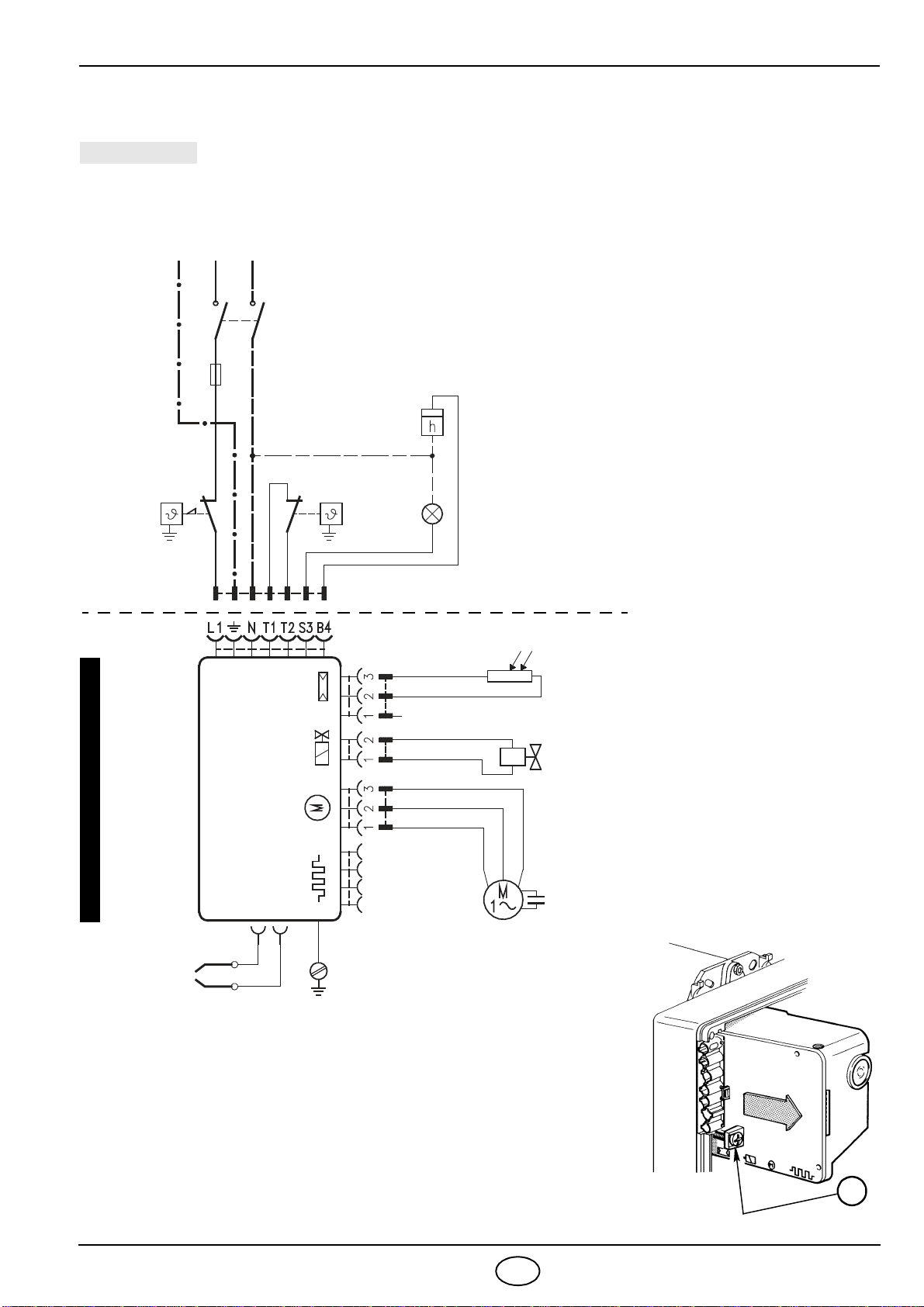

3.4 COLLEGAMENTI ELETTRICI

NON SCAMBIARE IL NEUTRO CON LA FASE

ATTENZIONE

APPARECCHIATURA

Per togliere l’apparecchiatura dal bruciatore allentare la vite

(A, fig. 9) e tirare nel senso della freccia dopo aver sconnesso tutti

i componenti, la spina a 7 poli ed il filo di terra.

In caso di smontaggio dell’apparecchiatura riavvitare la vite

(A) con una coppia di serraggio da 1 ÷ 1,2 Nm.

COLLAUDO

Verificare l’arresto del bruciatore aprendo i

termostati ed il blocco oscurando la fotore-

sistenza.

D1913

Spina 7 poli

Presa 7 poli

Nero

Bianco

Condensatore

Interruttore generale

T6A

Motore

Termostato di

sicurezza

Blu

Valvola olio

Contaore

(230V - 0,

max.)

Termostato

limite Segnalazione

di blocco a distanza

Elettrodi

di accensione

Marrone

Terra bruciatore

ESEGUITO IN FABBRICA

552SE

APPARECCHIATURA

Fotoresistenza

PE L N

50Hz 230V

Blu

(230V - 0,5A max.)

S7217

Fig. 9

NOTE:

– Sezione dei conduttori: min. 1 mm

(Salvo diverse indicazioni di norme e leggi locali).

– I collegamenti elettrici eseguiti dall’installatore de-

vono rispettare le norme vigenti nel paese.

2306

4. FUNZIONAMENTO

4.1 REGOLAZIONE DELLA COMBUSTIONE

In conformità con la Direttiva Rendimento 92/42/CEE, l’applicazione del bruciatore alla caldaia, la regola-

zione e il collaudo, devono essere eseguiti nell’osservanza del manuale d’istruzione della caldaia stessa,

compreso il controllo della concentrazione di CO e CO

nei fumi, della loro temperatura e di quella media

dell’acqua della caldaia.

A seconda della portata richiesta dalla caldaia vanno definiti: l’ugello, la pressione della pompa, la regolazione

della testa di combustione, la regolazione della serranda dell’aria, secondo la tabella seguente.

I valori indicati in tabella sono ottenuti su caldaia CEN (secondo EN267).

Sono riferiti al 12,5% di CO

, al livello del mare e con temperatura ambiente e del gasolio a 20 °C

4.2 UGELLI CONSIGLIATI:

Delavan tipo W - B ; Danfoss tipo S - B;

Monarch tipo R ; Steinen tipo S - Q.

Per ugelli da 1,75 - 2,00 - 2,25 GPH, usare preferibilmente coni pieni.

POSIZIONE DI MANUTENZIONE

L’ACCESSIBILITÀ ALL’UGELLO, ALL’ELICA

ED AGLI ELETTRODI PUÒ AVVENIRE IN DUE

MODI:

Fig. 10

➤

Estrarre il bruciatore dalla caldaia dopo avere

tolto il dado di fissaggio alla flangia.

➤

Agganciare il bruciatore alla flangia (1), togliere il

boccaglio (2) dopo aver allentato le viti (3).

➤

Sfilare i cavetti (4) dagli elettrodi, estrarre dal

gruppo portaugello il gruppo supporto elica (5)

dopo aver allentato la vite (3, fig. 12, pag. 7).

➤

Avvitare l’ugello (6) correttamente stringen-

dolo come mostrato in figura.

➤

Nella versione testa lunga la chiave di pre-

sa (7) deve bloccare la parte di prolunga

che porta l’ugello.

Ugello Pressione

pompa Portata

bruciatore Regolazione

testa Regolazione

serranda

GPH Angolo bar kg/h ± 4% Tacca Tacca

1,00 60° 12 4,0 0 0,9

1,10 60° 12 4,4 1 3,1

1,25 60° 12 5,0 2 3,4

1,50 60° 12 6,0 3 3,8

1,75 60° 12 7,0 4 4,5

2,00 60° 12 8,0 5 4,9

2,25 60° 14 9,8 6 6,0

Fig. 10

S7480

2306

Fig. 11

➤

Estrarre il gruppo portaugello (1) dopo aver

allentato le viti (2), svitato il dado (3), sfilato i

cavetti (4) dall’apparecchiatura e la fotoresi-

stenza (6).

➤

Sfilare i cavetti (4) dagli elettrodi, estrarre dal

gruppo portaugello (1) il gruppo supporto eli-

ca (10) dopo aver allentato la vite (3, fig.

12).

➤

Avvitare l’ugello (11) correttamente stringen-

dolo come mostrato in figura.

ATTENZIONE

Al rimontaggio del gruppo portaugello avvitare il

dado (3) come mostrato in figura sotto.

➤

Nella versione testa lunga la chiave di pre-

sa (12) deve bloccare la parte di prolunga

che porta l’ugello.

4.3 REGOLAZIONE ELETTRODI

(vedi fig. 12)

4.4 PRESSIONE POMPA

Viene tarata in fabbrica a 12 bar.

Per effettuare le variazioni agire sulla vite (4, fig. 5, pag. 4).

S7210

Fig. 11

SERRARE SENZA

PORTARE A BATTUTA

D5684

ATTENZIONE

Appoggiare il gruppo supporto-elica

(1) al portaspruzzo (2) e bloccare con

la vite (3).

Per eventuali aggiustamenti allenta-

re la vite (4) e spostare il gruppo

elettrodi (5).

ATTENZIONE

Per accedere agli elettrodi eseguire

l’operazione descritta al capitolo “4.2

UGELLI CONSIGLIATI” (pag. 6).

Fig. 12

4 ÷ 5

4,5

– 0,5 mm

LE MISURE

DEVONO ESSERE RISPETTATE

D5537

2306

4.5 REGOLAZIONE TESTA

(vedi fig. 11, pag. 7)

Dipende dalla portata del bruciatore e si esegue ruotando in senso orario o antiorario la vite di regolazione

(5) fino a che la tacca incisa sulla staffa di regolazione (9) coincide con il piano esterno del gruppo

portaugello (1).

➤

Nello schizzo, la testa è regolata per una portata di 1,50 GPH a 12 bar.

La tacca 3della staffa di regolazione (9) coincide con il piano esterno del gruppo portaugello (1) come indica-

to in tabella.

4.6 REGOLAZIONE SERRANDA

(vedi fig. 11, pag. 7)

➤

Per effettuare la regolazione agire sulla vite (7) dopo aver allentato il dado (8).

➤

All’arresto del bruciatore la serranda dell’aria si chiude automaticamente, fino ad una depressione max. al

camino di 0,5 mbar.

4.7 PROGRAMMA DI AVVIAMENTO

Segnalato dalla spia sull’apparecchiatura di comando e controllo (3, fig. 1, pag. 1).

5. MANUTENZIONE

Il bruciatore richiede una manutenzione periodica, che deve essere eseguita da personale abilitato e in

conformità alle leggi e normative locali.

La manutenzione diventa essenziale per un buon funzionamento del bruciatore, evitando in questo modo

consumi eccessivi di combustibile e riducendo pertanto le emissioni inquinanti nell’ambiente.

Prima di effettuare qualsiasi operazione di pulizia o controllo, togliere l’alimentazione elettrica al

bruciatore agendo sull’interruttore generale dell’impianto.

LE OPERAZIONI BASILARI DA EFFETTUARE SONO LE SEGUENTI:

➤

Controllare che non ci siano eventuali occlusioni o ammaccature nei tubi di alimentazione e ritorno del

combustibile.

➤

Effettuare la pulizia del filtro di linea di aspirazione del combustibile e del filtro della pompa.

➤

Effettuare la pulizia della fotoresistenza (7, fig. 1, pag. 1).

➤

Rilevare il corretto consumo di combustibile.

➤

Cambiare ugello, (vedi fig. 10, pag. 6) e verificare il corretto posizionamento degli elettrodi (fig. 12, pag. 7).

➤

Effettuare la pulizia della testa di combustione nella zona di uscita del combustibile, sull’elica di turbolenza.

➤

Lasciare funzionare il bruciatore a pieno regime per circa dieci minuti, tarando correttamente tutti gli elementi

indicati nel presente manuale. Quindi effettuare un’analisi della combustione verificando:

●

Temperatura dei fumi al camino,

●

Contenuto della percentuale di CO

●

Contenuto di CO (ppm),

●

Indice di opacità dei fumi, secondo la scala di Bacharach.

D5029

12s

Termostato

Motore

Trasf. d’accensione

Valvola

Fiamma

Spia blocco

Blocco per mancata accensione

Normale

12s 5s

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Quemador de Riello

Riello

Riello Gulliver RS5DF Guía de inicio rápido

Riello

Riello FS10 Guía de inicio rápido

Riello

Riello RS 68/EV BLU Guía de inicio rápido

Riello

Riello RLS 68/M MX FS1 Guía de inicio rápido

Riello

Riello RLS 160/E MX Guía de inicio rápido

Riello

Riello 40 G5 LC Guía de inicio rápido

Riello

Riello RLS 300/E MX Guía de inicio rápido

Riello

Riello 4031067 Manual de usuario

Riello

Riello Gulliver RG5S Guía de inicio rápido

Riello

Riello RG2 TL Guía de inicio rápido

Riello

Riello 444T50 Guía de inicio rápido

Riello

Riello RL 70/E Guía de inicio rápido

Riello

Riello RS 55/E BLU Guía de inicio rápido

Riello

Riello RSxxxxBLU Series Guía de inicio rápido

Riello

Riello RLAS 650/EV Guía de inicio rápido

Riello

Riello RLS 160/E Guía de inicio rápido

Riello

Riello 40 FS5 Guía de inicio rápido

Riello

Riello 20010541 Guía de inicio rápido

Riello

Riello RG3F Guía de inicio rápido

Riello

Riello 393T3 Guía de inicio rápido

Riello

Riello RL 100 Guía de inicio rápido

Riello

Riello 40 G3RK Guía de inicio rápido

Riello

Riello ENNE/EMME 1400 Manual de usuario

Riello

Riello DB 4 SM BLU Guía de inicio rápido

Manuales populares de Quemador de otras marcas

True Induction

True Induction TI4B Manual de usuario

Weishaupt

Weishaupt WG20 Series Manual de usuario

Carolina Cooker

Carolina Cooker M116672 Manual de usuario

Unigas

Unigas HTP2000 Manual de usuario

baltur

baltur BT 250 DSG 4T Manual de usuario

muenkel design

muenkel design round burner Manual de usuario

Ecoflam

Ecoflam Multicalor 170.1 Manual de usuario

baltur

baltur BT 14 DSGW Manual de usuario

artisan

artisan Art-SB1 Guía

AESYS

AESYS TurboFire II Manual de usuario

IKEA

IKEA GRILLSKÄR Manual de usuario

RUSTA

RUSTA SAREK Manual de usuario

PROPOINT

PROPOINT 8933657 Manual de usuario

baltur

baltur TBL 1000 ME Manual de referencia

Riello Burners

Riello Burners P 200 P/G Guía de inicio rápido

WLD-TEC

WLD-TEC powerjet Manual de usuario

MSR

MSR DRAGONFLY Manual de usuario

baltur

baltur COMIST 23SP Manual de usuario
