Riello Burners Gulliver RS5D Guía de inicio rápido

Montage und Bedienungsanleitung

Installation, use and maintenance instructions

Istruzioni per installazione, uso e manutenzione

2902814 (7)

Bruciatore di gas ad aria sofﬁata

Gas-Gebläsebrenner

Forced draught gas burner

CODICE

CODE MODELLO - MODELL

MODEL TIPO -TYP

TYPE

3762050 RS5D 922 T1

Funzionamento bistadio

Zweistufiger Betrieb

Two stage operation

2814

INDICE

1. DESCRIZIONE DEL BRUCIATORE

Bruciatore di gas con funzionamento bistadio.

1.1 MATERIALE A CORREDO

Flangia con schermo isolante. . . . . N° 1 Viti e dadi per ﬂangia di ﬁssaggio alla caldaia. . . . N° 4

Vite e dado per ﬂangia. . . . . . . . . . N° 1 Spina 7 poli . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N° 1

Condensatore . . . . . . . . . . . . . . . . N° 1 Spina 4 poli . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N° 1

1. DESCRIZIONE DEL BRUCIATORE . . . 1

1.1 Materiale a corredo . . . . . . . . . . . . . . . . 1

2. DATI TECNICI . . . . . . . . . . . . . . . . . . . 2

2.1 Dati tecnici . . . . . . . . . . . . . . . . . . . . . . 2

2.2 Dimensioni . . . . . . . . . . . . . . . . . . . . . . 2

2.3 Campo di lavoro . . . . . . . . . . . . . . . . . . 3

3. INSTALLAZIONE . . . . . . . . . . . . . . . . . 4

3.1 Fissaggio alla caldaia . . . . . . . . . . . . . . 4

3.2 Alimentazione elettrica rampa . . . . . . . . 4

3.3 Linea di alimentazione gas . . . . . . . . . . 5

3.4 Posizionamento sonda elettrodo . . . . . . 5

3.5 Collegamenti elettrici. . . . . . . . . . . . . . . 6

3.5.1 Collegamenti elettrici standard . . . . . . . 6

3.5.2 Collegamenti elettrici con controllo

tenuta valvole. . . . . . . . . . . . . . . . . . . . . 7

4. FUNZIONAMENTO . . . . . . . . . . . . . . . . 8

4.1 Regolazione della combustione . . . . . . . 8

4.2 Regolazione testa di combustione . . . . . 8

4.3 Regolazione servomotore serranda aria. 9

4.4 Controllo della combustione . . . . . . . . . . 9

4.5 Programma di avviamento . . . . . . . . . . . 10

4.6 Pressostato aria. . . . . . . . . . . . . . . . . . . 10

5. MANUTENZIONE. . . . . . . . . . . . . . . . . . 10

6. ANOMALIE / RIMEDI. . . . . . . . . . . . . . . 11

SW1018

◆Il bruciatore risponde al grado di protezione IP 40 secondo EN 60529.

◆Marcatura CE secondo direttiva gas 90/396/CEE; PIN 0085BN0325.

◆Conforme alle direttive: CEM 89/336/CEE, Bassa Tensione 73/23/CEE, Macchine 98/37/CEE e

Rendimento 92/42/CEE.

◆Rampa gas conforme a EN 676.

1 – Pressostato

2 – Presa 6 poli per rampa

3 – Apparecchiatura di comando

e controllo con presa 7 poli

incorporata

4 – Pulsante di sblocco con

segnalazione di blocco

5 – Gruppo porta testa

6 – Flangia con schermo isolante

7 – Servomotore serranda aria

8 – Tubo ﬁamma

9 – Presa 4 poli per 2° stadio

Fig. 1

2814

2. DATI TECNICI

2.1 DATI TECNICI

Per gas della famiglia 3 (GPL) richiedere kit a parte.

2.2 DIMENSIONI

TIPO 922T1

Potenza termica

(1)

160/208

345 kW –

137.600/178.800

296.700 kcal/h

Gas naturale

(Famiglia 2)

Pci: 8

12 kWh/Nm

= 7000

10.340 kcal/Nm

Pressione: min. 20 mbar - max. 100 mbar

Alimentazione elettrica Monofase, 230V

10%

50Hz

Motore 2A assorbiti - 2750 g/min. - 289 rad/s

Condensatore 8

Trasformatore d’accensione Primario 230V - 0,2A – Secondario 8 kV - 12 mA

Potenza elettrica assorbita 0,45 kW

(1) Condizioni di riferimento:

Temperatura 20°C - Pressione barometrica 1013 mbar – Altitudine 0 m s.l.m.

PAESE IT GB DE AT DK FR NL BE IE

CATEGORIA GAS

II2H3B/P II2H3P II2E3B/P II2H3B/P II2H3B/P II2Er3P II2L3B/P I2E(R)B,I3P II2H3P

PRESSIONE

GAS

G20 H

20 20 – 20 20 – ––20

G25 L

–– – – – –25 25 –

G20 E

– – 20 – – 20/25 –20/25 –

503

225÷203278÷300

300

150 150

216

170

200

218

45°

80,5

203

345

392

286

ø137

D4477

137

2814

2.3 CAMPO DI LAVORO

(secondo EN 676)

CALDAIE DI PROVA

Il campo di lavoro è stato ottenuto su caldaie di prova secondo la norma EN 676.

CALDAIE COMMERCIALI

L’abbinamento bruciatore-caldaia non pone problemi se la caldaia è conforme alla norma EN 303 e le

dimensioni della sua camera di combustione sono prossime a quelle previste nella norma EN 676.

Se invece il bruciatore viene abbinato ad una caldaia commerciale non conforme alla norma EN 303 o con

dimensioni della camera di combustione nettamente più piccole di quelle indicate nella norma EN 676, con-

sultare i costruttori.

CORRELAZIONE TRA PRESSIONE DEL GAS E POTENZIALITÀ

Per avere la massima potenzialità occorrono 10,7 mbar misurati al manicotto (

, vedi cap. 3.3, pag. 5)

con camera di combustione a 0 mbar e gas G20 – Pci = 10 kWh/m

(8.570 kcal/m

Potenza termica

Pressione in camera di

combustione – mbar

130.000 290.000

150

kcal/h

4,8

1,6

D4357 170 190 210 230 250 270 290 310 350

3,2

170.000 210.000 250.000

8,0

330

6,4

130.000 290.000

kW150

Potenza termica

kcal/h

Pressione gas alla testa

di combustione in mbar

D4436 170 190 210 230 250 270 290 310 350

170.000 210.000 250.000

330

2814

3. INSTALLAZIONE

L’INSTALLAZIONE DEL BRUCIATORE DEVE ESSERE EFFETTUATA IN CONFORMITÀ ALLE LEGGI E

NORMATIVE LOCALI.

3.1 FISSAGGIO ALLA CALDAIA

♦

Allargare, se necessario, i fori dello schermo isolante (3), (vedi ﬁg. 3).

♦

Fissare alla portina della caldaia (1) la ﬂangia (5) mediante le quattro viti (4) e (

se necessario

) i dadi (2)

interponendo lo schermo isolante (3)

ma tenendo allentata una delle due viti superiori (4, ﬁg. 2).

♦

Inﬁlare la testa di combustione del bruciatore nella ﬂangia pos. 5, stringere la ﬂangia con la vite pos. 6,

quindi bloccare la vite pos. 4 rimasta allentata.

N.B

.: Il bruciatore può essere ﬁssato con la quota

(A)

variabile (vedi ﬁg.4). Assicurarsi comunque che la

testa di combustione attraversi tutto lo spessore della portina della caldaia.

3.2 ALIMENTAZIONE ELETTRICA RAMPA

L’ingresso dei cavi di alimentazione della rampa gas

può avvenire alla destra oppure alla sinistra del brucia-

tore, come illustrato nella figura 5.

In funzione della posizione d’entrata, si dovranno

invertire lo stringicavo con presa di pressione (1) e lo

stringicavo (2).

Pertanto, é necessario verificare:

➤

il corretto posizionamento dello stringicavo (1);

➤

il corretto posizionamento del tubo in modo da evi-

tare strozzature e impedire il passaggio dell’aria al

pressostato.

ATTENZIONE

Nel caso in cui fosse necessario, tagliare il tubo alla

misura desiderata.

225÷203

D5012

D4358

Fig. 3

Fig. 4

S7741

Fig. 2

D4605 1

Fig. 5

2814

3.3 LINEA DI ALIMENTAZIONE GAS

RAMPA GAS SECONDO EN 676 PER BRUCIATORE

La rampa gas viene fornita a parte e per la sua regolazione vedere le istruzioni che l’accompagnano.

3.4 POSIZIONAMENTO SONDA ELETTRODO,

(vedi ﬁg. 7)

RAMPA GAS ATTACCHI IMPIEGO

TIPO CODICE INGRESSO USCITA

MB-ZRDLE 410 B01

3970542 Rp 1” 1/4 Flangia 3 Gas naturale

≤

200kW e GPL 160

345 kW

MB-ZRDLE 412 B01 3970543 Rp 1” 1/4 Flangia 3 Gas naturale ≤300 kW

MB-ZRDLE 415 B01 3970582 Rp 1” 1/2 Flangia 3 Gas naturale ≥300 kW

Fig. 6

D5208

123M15674 8

1– Condotto arrivo gas

2– Saracinesca manuale

(a carico dell’installatore)

3– Manometro pressione gas

(a carico dell’installatore)

4– Filtro

5– Pressostato gas

6– Valvola di sicurezza

7– Stabilizzatore di pressione

8– Valvola di regolazione 1° e 2° stadio

M1 – Presa per la misurazione pressione di alimentazione

M2 – Presa per la misurazione pressione alla testa

ELETTRODO

TAZZA

Appoggiare l’isolatore della sonda alla tazza

D4020

31 ± 0,3

SONDA

PIASTRINA

Fig. 7 ATTENZIONE

Assicurarsi che la piastrina (1) sia sempre inserita

nella spianatura dell’elettrodo (2).

3,5 ± 0,3 2

2814 6I

3.5 COLLEGAMENTI ELETTRICI

LEGENDA

B5 – Segnalazione funz.2° stadio

C– Condensatore

CN1 – Connettore sonda

E– Elettrodo

h1 – Contaore 1° stadio

h2 – Contaore 2° stadio

M– Motore

PA – Pressostato aria

PG – Pressostato gas minima

SM – Servomotore serranda aria

SO – Sonda

S3 – Segnalazione di blocco a

distanza (230V - 0,5 A max.)

T6A – Fusibile

TB – Terra bruciatore

TL – Termostato di limite

TR – Termostato di regolazione

TS – Termostato di sicurezza

V10 – Valvola di sicurezza

V11 – Valvola di 1° stadio

V12 – Valvola di 2° stadio

X4 – Spina 4 poli

XP4 – Presa 4 poli

X6 – Spina 6 poli

XP6 – Presa 6 poli

ATTENZIONE

Non scambiare il neutro con la fase e rispettare esattamente lo

schema indicato.

NOTE:

– Sezione dei conduttori: min. 1 mm2.

(Salvo diverse indicazioni di norme e leggi locali).

– Eseguire un buon collegamento di terra.

– I collegamenti elettrici eseguiti dall’installatore devono rispettare le

norme vigenti nel paese.

*Il condensatore va collegato ai morsetti L1 e N della spina

7 poli fornita a corredo, oppure alla spina 7 poli della caldaia.

COLLAUDO:

Verificare l’arresto del bruciatore aprendo i termostati ed il blocco

aprendo il connettore (CN1) inserito nel filo rosso della sonda, po-

sto all’esterno dell’apparecchiatura.

A CURA

DELL’INSTALLATORE

APPARECCHIATURA

569

3.5.1 COLLEGAMENTI ELETTRICI STANDARD

Nero

Bianco

Blu

D4367

Interruttore generale

230V ~ 50Hz

2814 7I

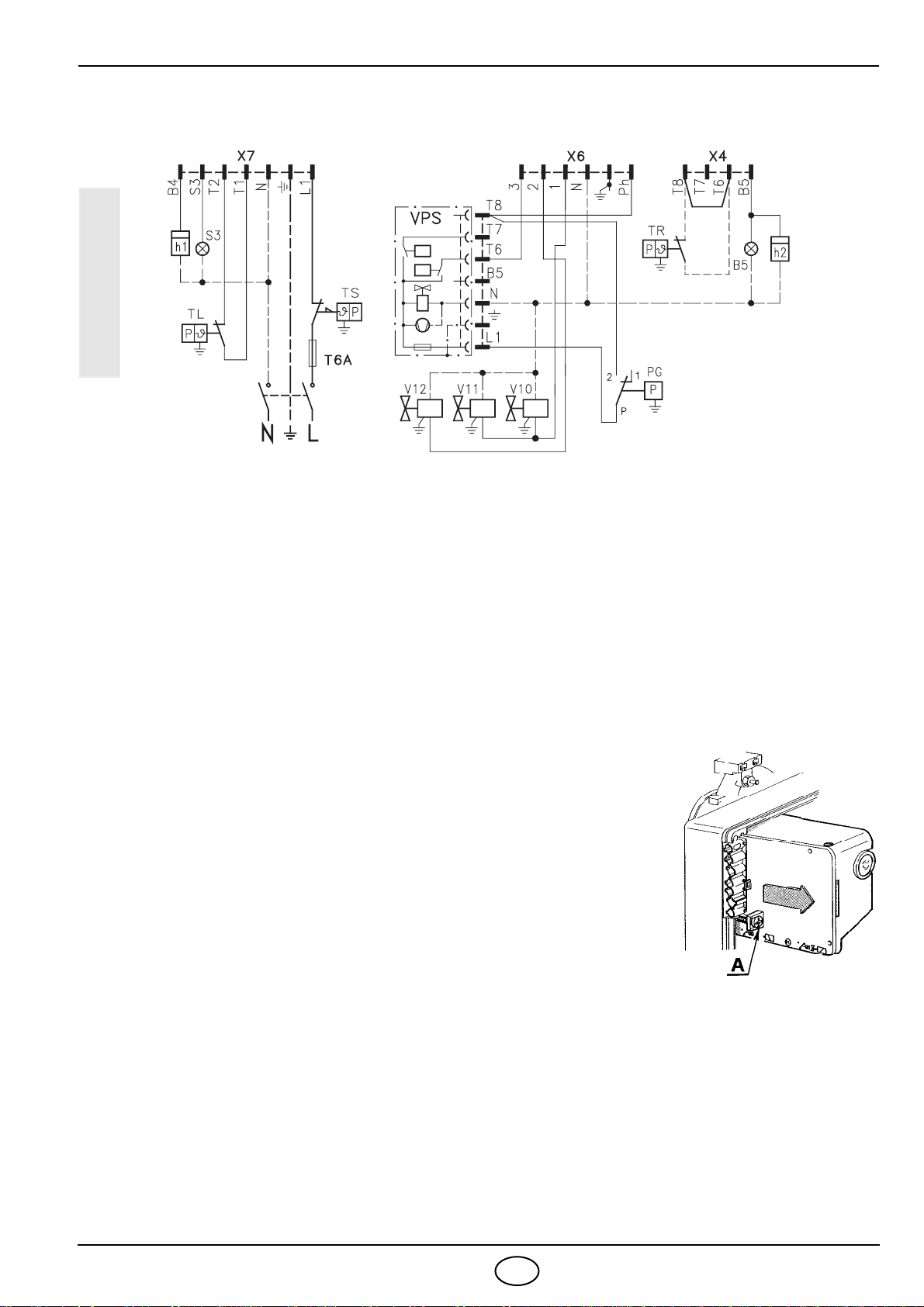

3.5.2 COLLEGAMENTI ELETTRICI CON CONTROLLOTENUTAVALVOLE (DUNGSVPS 504)

230V ~50Hz

LEGENDA

B5 – Segnalazione funz. 2° stadio

h1 – Contaore 1° stadio

h2 – Contaore 2° stadio

PG – Pressostato gas minima

S3 – Segnalazione di blocco a

distanza (230V - 0,5A max.)

T6A – Fusibile

TL – Termostato di limite

TR – Termostato 2° stadio

TS – Termostato di sicurezza

V10 – Valvola di sicurezza

V11 – Valvola 1° stadio

V12 – Valvola 2° stadio

X4 – Spina 4 poli

X6 – Spina 6 poli

X7 – Spina 7 poli

D4371

●

●Collegare il termostato 2° stadio ai morsetti T6 e T8 togliendo il ponte.

A CURA

DELL’INSTALLATORE

S7003

Fig. 8

APPARECCHIATURA (vedi fig. 8)

Per togliere l’apparecchiatura dal bruciatore allentare la vite (A) dopo

aver sconnesso tutti i componenti, la spina a 7 poli, il connettore

(CN1), i cavi di alta tensione ed il filo di terra (TB).

In caso di smontaggio dell’ apparecchiatura riavvitare la vite (A) con

una coppia di serraggio da 1 ÷ 1,2 Nm.

230V ~ 50Hz

2814 8I

4. FUNZIONAMENTO

POTENZA ALL’ACCENSIONE

L’accensione deve avvenire a potenza ridotta e

non superiore ai 120 kW.

Per misurare la potenza all'accensione:

– Scollegare il connettore (CN1) sul cavo della

sonda di ionizzazione

(vedi collegamenti elettri-

ci a pag. 6)

; il bruciatore si accende e va in

blocco dopo il tempo di sicurezza (3s).

– Eseguire 10 accensioni con blocchi consecutivi.

– Leggere al contatore la quantità totale di gas

consumata. Questa quantità dovrà essere

uguale o inferiore a:

0,10 Nm3 per G20 (gas naturale H)

0,10 Nm3 per G25 (gas naturale L)

0,03 Nm3 per G31 (GPL).

4.1 REGOLAZIONE DELLA COMBU-

STIONE, (vedi fig. 9)

Inconformità con la Direttiva Rendimento92/42/CEE,

l’applicazione del bruciatore alla caldaia, la regolazio-

ne e il collaudo, devono essere eseguiti nell’osser-

vanza del manuale d’istruzione della caldaia stessa,

compreso il controllo della concentrazione di CO e

CO2nei fumi, della loro temperatura e di quella media

dell’acqua della caldaia.

A seconda della portata richiesta dalla caldaia va

definita la regolazione della testa di combustione e

la regolazione della serranda aria.

Il bruciatore lascia la fabbrica tarato per la mini-

ma potenza.

4.2 REGOLAZIONE TESTA DI COMBU-

STIONE

Dipende dalla portata del bruciatore e si esegue

ruotando in senso orario o antiorario la vite di re-

golazione (6) fino a che la tacca incisa sulla staffa

di regolazione (2) coincide con il piano esterno

del gruppo testa (1).

Nello schizzo di fig. 9, la testa è regolata per una

portata di circa 230 kW. La tacca 4della staffa di

regolazione coincide con il piano esterno del

gruppo testa come indicato sul diagramma.

Esempio:

Il bruciatore è installato in una caldaia da 210 kW.

Considerando un rendimento del 90% il bruciatore

dovrà erogare circa 230 kW. Dal diagramma risulta

che per questa potenzialità la regolazione va effet-

tuata sulla tacca 4.

NOTA

Il diagramma è orientativo; per garantire le miglio-

ri prestazioni del bruciatore si consiglia di regola-

re la testa in funzione delle esigenze richieste dal

tipo di caldaia.

SW1019

Fig. 9

210,000

150,000

290,000

190,000

170,000

130,000

kcal/h kW

08246 Tacca

150

190

210

250

270

290

310

330

170

230

350

D4437

230,000

250,000

270,000

Tabla de contenidos

Idiomas:

Otros manuales de Quemador de Riello Burners

Riello Burners

Riello Burners RS 250/M Guía de inicio rápido

Riello Burners

Riello Burners RDB 3.2 50/70 Mistral Guía de inicio rápido

Riello Burners

Riello Burners F20 Manual de usuario

Riello Burners

Riello Burners RIELLO 40 G20 Guía de inicio rápido

Riello Burners

Riello Burners Gulliver RG5D Guía de inicio rápido

Riello Burners

Riello Burners Gulliver RG1R Guía de inicio rápido

Riello Burners

Riello Burners RL 70/2 Guía de inicio rápido

Riello Burners

Riello Burners RLS 70 Guía de inicio rápido

Riello Burners

Riello Burners RL 22 BLU Guía de inicio rápido

Riello Burners

Riello Burners PRESS 45N Guía de inicio rápido

Riello Burners

Riello Burners Gulliver RG3 Guía de inicio rápido

Riello Burners

Riello Burners Gulliver BLU BGK1 Guía de inicio rápido

Riello Burners

Riello Burners G3R Guía de inicio rápido

Riello Burners

Riello Burners RIELLO 40 G10 Guía de inicio rápido

Riello Burners

Riello Burners Gulliver Series Guía de inicio rápido

Riello Burners

Riello Burners PRESS 60 N 616 M Guía de inicio rápido

Riello Burners

Riello Burners PRESS 45 N/ECO Guía de inicio rápido

Riello Burners

Riello Burners RG2 377T1 Guía de inicio rápido

Riello Burners

Riello Burners RLS 28 Guía de inicio rápido

Riello Burners

Riello Burners Gulliver RG1RK Guía de inicio rápido

Riello Burners

Riello Burners RS 45/M BLU Guía de inicio rápido

Riello Burners

Riello Burners RS Series Guía de inicio rápido

Riello Burners

Riello Burners MB4LSE Guía de inicio rápido

Riello Burners

Riello Burners RL 34/1 MZ Guía de inicio rápido

Manuales populares de Quemador de otras marcas

Riello

Riello RS 28/M Guía de inicio rápido

True Induction

True Induction TI4B Manual de usuario

Weishaupt

Weishaupt WG20 Series Manual de usuario

Carolina Cooker

Carolina Cooker M116672 Manual de usuario

Riello

Riello RX 500 S/PV Manual de instrucciones

Unigas

Unigas HTP2000 Manual de usuario

baltur

baltur BT 250 DSG 4T Manual de usuario

muenkel design

muenkel design round burner Manual de usuario

Ecoflam

Ecoflam Multicalor 170.1 Manual de usuario

baltur

baltur BT 14 DSGW Manual de usuario

artisan

artisan Art-SB1 Guía

Riello

Riello P 140 T/G Guía de inicio rápido

AESYS

AESYS TurboFire II Manual de usuario

Riello

Riello RG1RKD Guía de inicio rápido

IKEA

IKEA GRILLSKÄR Manual de usuario

RUSTA

RUSTA SAREK Manual de usuario

PROPOINT

PROPOINT 8933657 Manual de usuario

baltur

baltur TBL 1000 ME Manual de referencia
