Kiitos, että valitsit HS Bio puhdistamon puhdistamaan
jätevesiä. Vaikka se on helppo asentaa ja ylläpitää, on
tärkeää lukea nämä ohjeet etukäteen. Silloin asennus sujuu
hyvin.
Noudattamalla näitä asennusohjeita puhdistamo asennetaan
oikein ja se toimii ilman ongelmia.
Suurin osa ohjeistamme löytyy myös verkkosivuiltamme,
katso linkkiä: (https://raita.com/domestic/hs.htm)
Sieltä löydät tietoa:
- Puhdistustehokkuudesta
- Tekniset piirustukset
- Asennusohjeet
- Huolto- ja käyttöohjeet
Lisätietoja saat ottamalla yhteyttä meihin -
[email protected] tai paikalliselta
yhteistyökumppaniltamme.
Jos sinulla on kysyttävää, ja et löydä vastauksia näistä
ohjeista, soita numerosta +358 40 5170489 /Raita huolto
saadaksesi lisätietoa.
Asennus, yleistä
SUOMISVENSKAENGLISH
Raita HS Bio
MANUAL - ASENNUS SUOMI
1 (18)
HS Bio

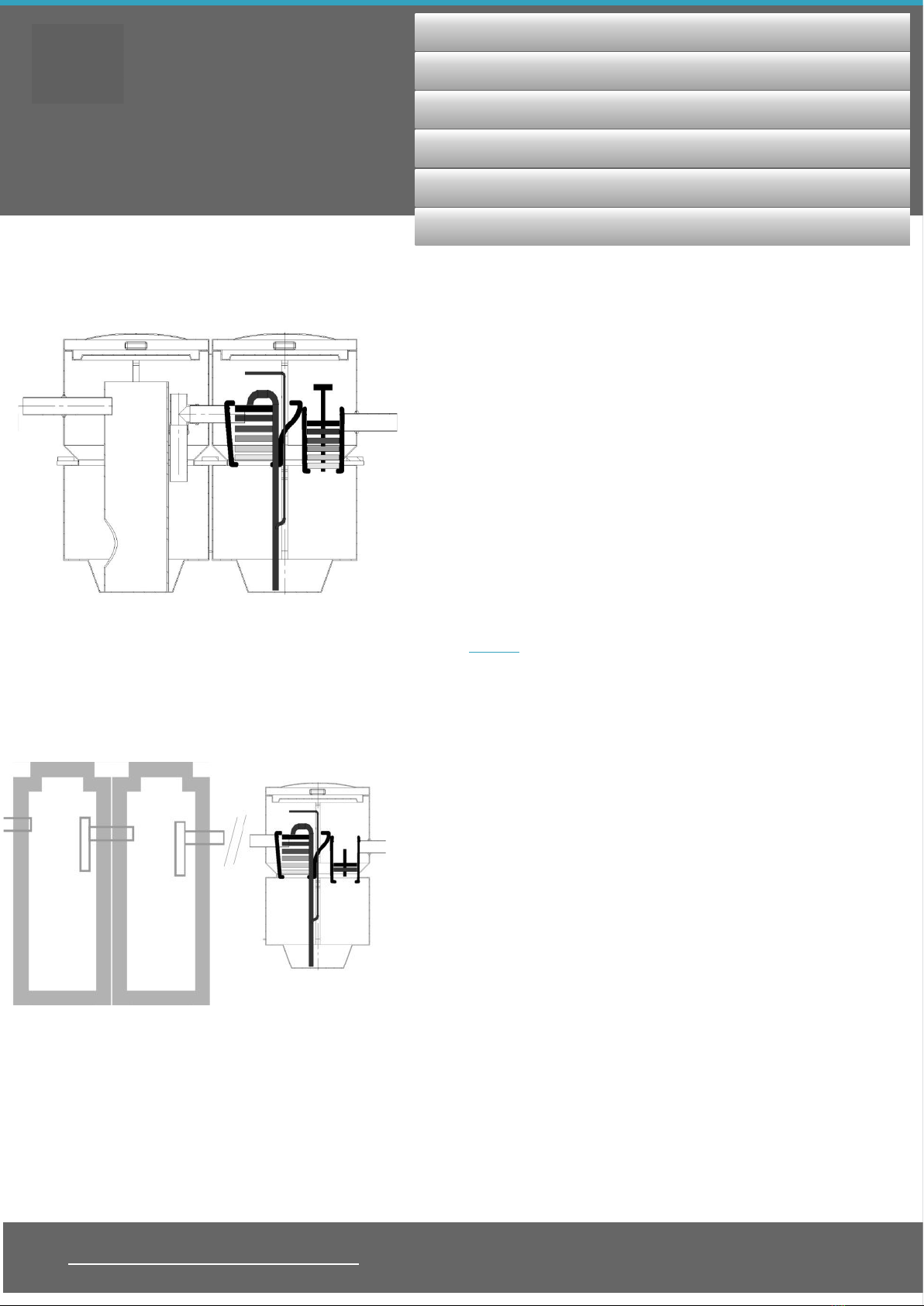

(Valmis puhdistampaketti sisältää saostuskaivot)
1000l / 24 h - 300 l / h
HS Bio sa
(Saneerausmalli, asennetaan saostuskaivojen jälkeen)
1000 l / 24 h - 300 l / h
(18)
© Raita Environment 2020
Asennus, yleistä
Toimituksen sisältö, lisälaitteet
Putkiliitännät, ilmanvaihto
Asennustavat
Käyttäminen, yleistä
Huoltaminen, suodattimen puhdistus
HS Bio - toimituksen sisältö:
1) Kaivot. tekninen osa valmiina, ilmapumppu
2) Bio suodattimet kaivoon asennettuna
3) Käyttöohjeet ja asennuskuvat
4) Pakattuna muovikelmuun
Mahdollisia lisälaitteita HS Bio
järjestelmään:
Lisälaitteiden asennusohjeet niiden toimituksissa.
(lisäsuodatinyksiköt, eristepaketit, lämmityspaketit,
korotusosat, saostuskaivot, pumppaamot,
imeytyskaivot, näytteenotto, jakokaivot jne.)
Kts mitoitus- ja mittatiedot kts linkki
(https://raita.com/domestic/hs.pdf)
SUOMI
2 (18)
Raita HS Bio
MANUAL - ASENNUS
(18)
© Raita Environment 2020
Asennus, yleistä
Toimituksen sisältö, lisälaitteet
Putkiliitännät, ilmanvaihto
Asennustavat
Käyttäminen, yleistä
Huoltaminen, suodattimen puhdistus
Putkiliitännät, ilmanvaihto
Kiinteistön ”harmaa vesi” viemäriputki liitetään HS Bio:n tuloliitäntään
(D110 mm). HS Bio:n lähtevä liitos on D110 mm. Laitteelta poistuva vesi
johdetaan näytteenottokaivon kautta avo-ojaan tai imeytyskaivon kautta
maahan.
Jos kiinteistöllä on viemärituuletus (1) rakennuksen katolle, tapahtuu
ilmanvaihto sen kautta, jos ei tehdään tuloviemäristä ilmastointihaara (2)
maanpinnalle.
Myös tuleva ilma HS Bio -järjestelmään tarvitaan putkilinjan päästä (avoin
oja) tai maahanimeytyskaivosta (3).
SUOMI
3 (18)
Raita HS Bio
MANUAL - ASENNUS
(3)
(3)
(18)
© Raita Environment 2020
Asennustavat; maahan, lämpöeristys, rakennuksen sisään asentaminen
1. Asennus maahan:
HS puhdistamo asennetaan yleensä maahan . Puhdistamo suojataan jäätymiseltä eristämällä kaivanto vaakatasoon
asennetulla lämpöeristyslevyllä.
Maahan asennettaessa ankkuroidaan puhdistamo ankkurointi kehyksellä ja tarvittaessa ankkurointikankailla.
Asennus, yleistä
Toimituksen sisältö, lisälaitteet
Putkiliitännät, ilmanvaihto
Asennustavat
Käyttäminen, yleistä
Huoltaminen, suodattimen puhdistus
SUOMI
4 (18)
Raita HS Bio
MANUAL - ASENNUS
(18)
2. Asennus maan päälle, rakennuksen sisälle (esimerkiksi erilliseen rakennukseen tai kellariin):
HS Bio puhdistamo voidaan myös asentaa esimerkiksi kellariin tai erilliseen sisätilaan.
© Raita Environment 2020
Käyttäminen, yleistä
Hoidon laiminlyönti saattaa aiheuttaa puhdistamon vajavaista toimintaa ja puutteellista jätevesien puhdistusta. Tämän
seurauksena kiinteistön jätevedet voivat saastuttaa ympäristöä ja pohjavesiä, aiheuttaa vakavia terveyshaittoja, levittää
tauteja ja epämiellyttäviä hajuja.
”Harmaata” jätevettä syntyy käytettäessä vettä kylpyammeessa, suihkussa, keittiössä ruuanlaiton yhteydessä, astioiden
tiskauksessa sekä pesukoneissa. Yksi asukas tuottaa ”harmaata” jätevettä noin 40 -100 litraa päivää kohden. Jätevesi
koostuu liuonneista orgaanisista ja epäorgaanisista, mikro-organismeista. Jäteveden johtaminen pintavesiin,
pohjaveteen sekä maaperään johtaa ympäristö- ja terveysriskeihin.
Lisäksi on huolehdittava, ettei puhdistamoon johdeta mitään puhdistamon toimintaa haittaavia aineita, kuten lääkkeitä,
tupakan natsoja, siteitä, vaippoja,kondomeja, suuria määriä maitoa tai rasvoja, putkenaukaisu aineita, klooria,
antibakteerisia pesuaineita, liuottimia, öljyä, maalia tai muita ongelmajätteitä.
Asennus, yleistä
Toimituksen sisältö, lisälaitteet
Putkiliitännät, ilmanvaihto
Asennustavat
Käyttäminen, yleistä
Huoltaminen, suodattimen puhdistus
SUOMI
5 (18)
Raita HS Bio
MANUAL - KÄYTTÄMINEN
(18)
© Raita Environment 2020
Huoltaminen, saostuskaivojen tyhjentäminen, suodattimien puhdistus
Tarkistus;
HS Bion suodattimien kunto kannattaa tarkastaa määräajoin kerran kuukaudessa. Tyhjennä ylijäämälietettä ja rasvaa 1.
kaivoista (saostuskaivot) tarvittaessa (vähintään kerran vuodessa). Tarkista mikrobikasvusto määrä suodattimissa.
Kuinka korkealle vesi on ollut puhdistamossa, näet veden korkeimman pinnan merkeistä prosessisäiliön seinästä. 400
käyttöpäivän jälkeen, tai jos vedenpinta prosessikaivossa on ollut korkeammalla suosittelemme suodattimien
puhdistamista. Jos vesi on noussut hetkellisesti, täytyy suodattimet puhdistaa.
Huolto;
Sakokaivojen huolto- loka-autolla tai SAV lietekuivaimella.
Suodattimien huolto: Biokasvustoa poistetaan harjaamalla ylösnostetut suodattimet esim. kompostin tai jäteastian
päällä.Suodatinelementit nostetaan (1) ylös ja ne puhdistetaan (2) harjaamalla kasvusto suoraan kompostiin.
Elementeistä puhdistettava voidaan jäte kompostoida. Suodatipaketti vaihdetaan 10-15 vuoden välein uuteen. Vanhat
suodattimet voidaan hävittää polttamalla (energiajätettä).
Asennus, yleistä
Toimituksen sisältö, lisälaitteet
Putkiliitännät, ilmanvaihto
Asennustavat
Käyttäminen, yleistä
Huoltaminen, suodattimen puhdistus
SUOMI
6 (18)
Raita HS Bio
MANUAL - KÄYTTÄMINEN
(18)
Jos Biobox XL:ään on liitetty esikäsittelyn tehostamiseksi saostuskaivo, on se tyhjennettävä lietteestä ja rasvasta
vähintään kerran vuodessa. Saostuskaivomallit, joissa on iso avoin kansi (100l, 250 l , 800 l, 1200 l) voidaan myös
puhdistaa poistamalla rasva pinnasta kaapimalla (ja kompostoimalla), saostuskaivomallit, joissa pienet kannet ja suljetut
osastot (450l, 1300 l, 2000 l) tankkiautolla tai RAITA SAV lietteen kuivatusvaunulla.
Suodatinelementit tulee vaihtaa noin 10-15 vuoden käytön jälkeen. Käytetty suodatin elementti voidaan
polttaa (poltettavaa jätettä).
Ilmapumpun suodatin puhdistetaan kerran vuodessa.
Ilmapumpun kumikalvot vaihdetaan kerran 2:ssa
vuodessa.
© Raita Environment 2020
7 (18)
Installation, allmänt
Leveransinnehåll, tillbehör
Röranslutningar, ventilation
Installations möjligheter
Användning, allmänt
Kontroll, service, att rena filtrarna
SVENSKA
Tack för att du valde HS Bio för att rengöra ditt avlopp.
Fast den är lätt att installera och underhålla, är det viktingt
att läser genom dessa instruktioner för att allt går väl.
Genom att följa dessa installationsinstruktioner, blir
minirenaren rätt installerad och fungerar utan problem.
Det mesta informationen av HS Bio reningsverks teknik,
användning, service har vi samlat i vår internetsida, se
länken: (https://raita.com/domestic/hs.htm
Där hittar du bland annat information om:
- Rengöringseffektiviteten
- Tekniska ritningar
- Installationsinstruktioner
- service och användnings instruktioner
För ytterlig info är du välkommen att kontakta oss -
[email protected] eller vår lokala samarbetspartner
Installation, allmänt
SUOMISVENSKAENGLISH
Raita HS Bio
MANUAL - INSTALLATION
(18)
HS Bio
(Komplett HS Bio paket, inkluderar slamavkiljarbrunnar)
1000l / 24 h - 300 l / h
HS Bio sa
(Saneringsmodell, installeras efter befintliga slamavkiljare)
1000 l / 24 h - 300 l/ h
© Raita Environment 2020
8 (18)
SVENSKA
Installation, allmänt
Leveransinnehåll, tillbehör
Röranslutningar, ventilation
Installations möjligheter
Användning, allmänt
Kontroll, service, att rena filtrarna
Raita HS Bio
MANUAL - INSTALLATION
(18)
HS Bio - leveransens innehåll:
1) Tankar. teknisk utrymme, luftpump
2) Biofilter installerade i processtanken
3) Bruksanvisning och installationsritningar
4) Förpackad
Möjliga tillbehör för HS Bio-
systemet:
Installationsinstruktioner för tillbehör i deras
leveranser.(ytterligare filterenheter, isolerings-
förpackningar, värmepaket, förlängningsdelar,
slamavkiljare, pumpstationer etc.)
Se dimensionerings- och måttdata länki
(https://raita.com/domestic/hs.pdf)
© Raita Environment 2020
9 (18)
SVENSKA
Raita HS Bio
MANUAL - INSTALLATION
(18)
Installation, allmänt
Leveransinnehåll, tillbehör
Röranslutningar, ventilation
Installations möjligheter
Användning, allmänt
Kontroll, service, att rena filtrarna
Röranslutningar, ventilation
Fastighetens avloppsrör för grått vatten (BDT) anslutas till HS Bio-inloppet
(D110 mm). HS Bios utgående anslutning är D110 mm. Vattnet som lämnar
enheten leds genom provtagningsbrunnen till den öppna diket eller genom
infiltreringbrunnen till marken.
Om fastigheten har avloppsventilation (1) på byggnadens tak, kommer
ventilationen att ske genom den, om inte kopplas det ett rör för ventilation i
det inkommande avloppsröret (2) till ytan.
Inkommande ventilation för HS Bio-systemet krävs också, från ändan av
rörledningen (till öppen dike) eller från en infiltreringsbrunn (3).
(3)
(3)
Este manual sirve para los siguientes modelos
