PURElight MUVY WashQ Manual de usuario
PURElight
MUVY WashQ
LIG0016705-000
02/2022
Bedienungsanleitung
User’s Manual
DEUTSCH/ENGLISCH
DEUTSCH
Wichtige Sicherheitshinweise! Bitte vor Anschluss lesen!
GEFAHR! (Elektrischer Schlag durch hohe Spannungen im Gerät)
Das Gehäuse darf nicht entfernt werden! Es befinden sich keine zu wartenden Teile im
Gerät. Im Geräteinneren befinden sich Bauteile, welche unter hoher elektrischer
Spannung stehen.
Überprüfen Sie das Gerät vor jeder Nutzung auf Beschädigungen oder das Fehlen von
Komponenten, Schutzvorrichtungen oder Gehäuseteilen. Sollte entsprechendes auffallen,
darf das Gerät nicht verwendet werden!
Überlassen Sie Wartungs- sowie Reparaturarbeiten einer qualifizierten Service Werkstatt
oder wenden Sie sich an Ihren Händler. Bei einer Fehlfunktion des Gerätes ist der Betrieb
zudem unverzüglich einzustellen, bis das Gerät von einer Fachperson repariert wurde!
GEFAHR! (Elektrischer Schlag bedingt durch Kurzschluss)
Veränderungen am Netzkabel oder am Netzstecker sind verboten. Im Falle von
Beschädigungen des Netzkabels, muss dieses umgehend gegen ein original Ersatzteil des
Herstellers ersetzt werden. Bei Nichtbeachtung kann es zu Brand- oder Lebensgefahr
durch einen elektrischen Schlag kommen!
GEFAHR! (Für Babys und Kinder)
Entsorgen oder bewahren Sie anfallendes Verpackungsmaterial ordnungsgemäß!
Verpackungsmaterial ist aufgrund von Erstickungsgefahr außerhalb der Reichweite von
Babys und Kindern aufzubewahren.
Stellen Sie sicher, dass Kinder niemals unbeaufsichtigt das Gerät benutzen! Vergewissern
Sie sich außerdem, dass Kinder keine (Klein-)Teile vom Gerät entfernen, da sie durch
verschlucken von Teilen ersticken könnten!
WARNUNG! (Hohe Lichtintensität – Augenverletzungen)
Ein direkter Blick in die Lichtquelle ist unbedingt zu unterlassen!
WARNUNG! (Epilepsie)
Stroboskopeffekte (Lichtblitze) können bei einigen Menschen Anfälle von Epilepsie auslösen.
Entsprechend empfindliche Menschen sind zu warnen und sollten sich nicht in der Nähe
entsprechender Geräte aufhalten.
DEUTSCH
WARNUNG! (Bewegliches Gerät)
Aufgrund seiner baulichen Eigenschaften ist das Gerät in der Lage schnelle Bewegungen
(Neigung und Drehung) auszuführen. Dies gilt ab dem unmittelbaren Zeitpunkt des
Einschaltens bis zum Ausschalten des Gerätes. Stellen Sie vor dem Einschalten unbedingt
sicher, dass sich keine Personen unmittelbar am Gerät befinden und der Bewegungsradius
des Gerätes in keiner Weise eingeschränkt wird.
Sobald in unmittelbarer Nähe des Produktes Arbeiten durchgeführt werden, muss das
Produkt ausgeschaltet bleiben!
Hinweis! (Brandgefahr durch Überhitzung)
Die maximal zulässige Umgebungstemperatur dieses Gerätes beträgt 40°C.
Stellen Sie sicher, dass das Gerät an einem Ort mit ausreichender Belüftung platziert wird,
außerhalb der Reichweite von direkten Wärmequellen, offenem Feuer und brennbaren
Materialien und Flüssigkeiten. Ein Mindestabstand von 1 m ist hier zwingend erforderlich.
Die Lüftungsschlitze des Geräts dürfen nicht abgeklebt, noch darf das Gerät abgedeckt
werden.
Hinweis! (Betriebsbedingungen)
Aufgrund der baulichen Eigenschaften ist das Gerät für den Betrieb im Innenbereich
(IP20) konzipiert. Setzen Sie das Gerät niemals Regen, Feuchtigkeit oder Flüssigkeiten
aus, da dies zu Beschädigungen führen kann.
Vibrationen, Staub oder Sonneneinstrahlung kann ebenso zu Beschädigungen führen,
vermeiden Sie diese!
Hinweis! (Stromversorgung)
Überprüfen Sie unbedingt die Übereinstimmung der Gerätespannung mit Ihrer örtlichen
Netzspannung. Die Absicherung Ihrer Netzsteckdose mit einem Fehlerstromschutzschalter
(FI) ist unbedingt empfohlen.
Sollten Sie Ihr Gerät längere Zeit nicht benutzen oder Wartungsarbeiten vornehmen,
trennen Sie das Gerät vom Netz, um Gefahren zu minimieren. Dasselbe gilt für
Unwetterbedingungen wie Gewitter, Hochwasser etc.
Hinweis! (Störung bei Datenübertragung)

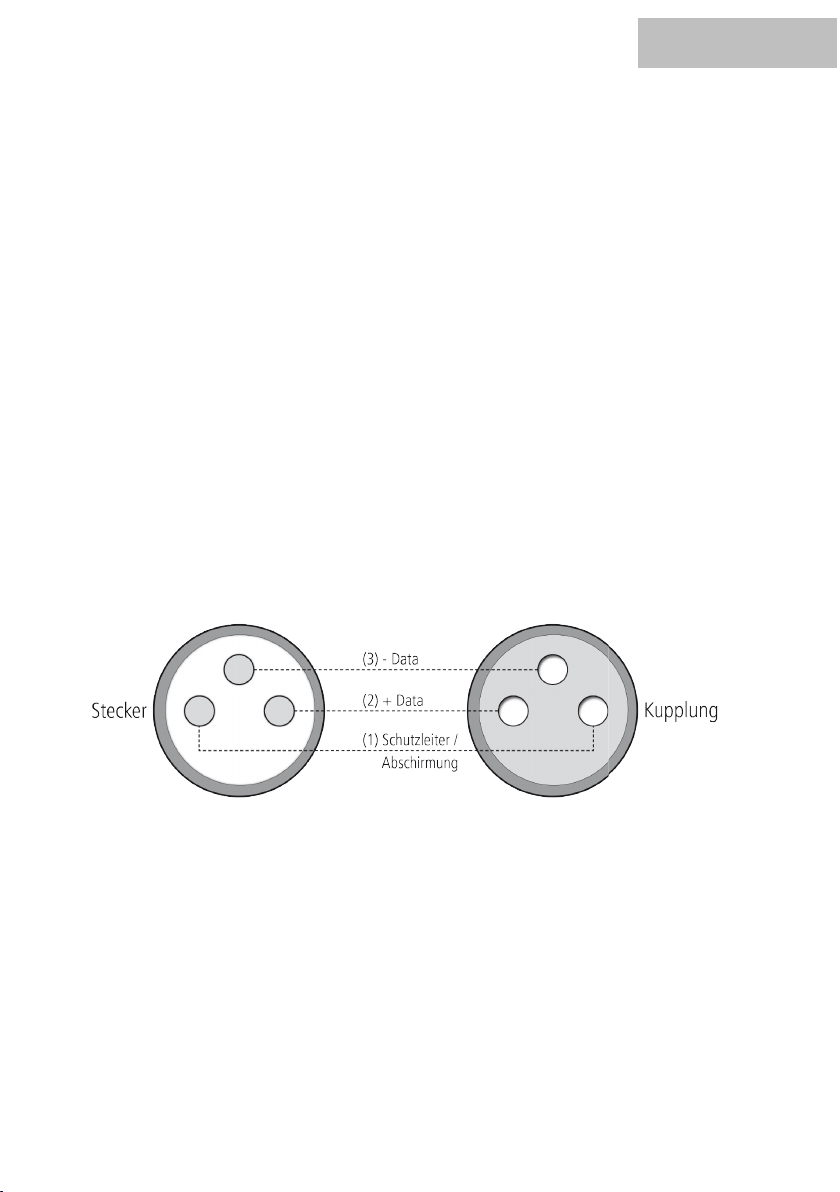

Verbinden Sie auf keinen Fall den DMX Ein- oder Ausgang mit Audiogeräten wie
Endstufen oder Mischpulte!
DMX Kabel ermöglichen einen störungsfreien Betrieb und höchstmögliche
Übertragungssicherheit von Signaldaten. Benutzen Sie keine Mikrofonkabel!
DEUTSCH
Hinweis! (Kondensation)
Um Kondensation im Gerät zu vermeiden, sollte sich das Gerät vor Inbetriebnahme an die
Umgebungstemperatur anpassen.
Hinweis! (Unerwünschte Gerüche)
Ein neues Produkt kann manchmal zu unerwünschten Gerüchen führen. Diese Reaktion ist
normal und verschwindet nach einigen Minuten wieder.
Symbole auf Gerät und Verpackung:
Das Blitzsymbol warnt den Nutzer vor nicht isolierter Spannung und der Gefahr
eines Stromschlages.
Das Ausrufezeichensymbol weist den Nutzer auf wichtige Wartungs- sowie
Bedienungshinweise in der Bedienungsanleitung hin.
Nur für den Innenbereich geeignet
Bedienungsanleitung lesen
Bitte lesen Sie die Warnhinweise und Empfehlungen sorgfältig durch und befolgen Sie
diese, um einen gefahr- und reibungslosen Gebrauch zu gewährleisten.
Installation:
Überprüfen Sie das Gerät vor der Verwendung unbedingt auf Schäden. Benutzen Sie die
Originalverpackung oder eine geeignete Transport- oder Lagerverpackung, um das Produkt bei
Nichtbenutzung optimal vor Einflüssen wie Staub, Feuchtigkeit etc. zu schützen.
Das Gerät kann wahlweise stehend oder hängend installiert werden. Die Befestigung ist dabei
stets an einem festen, dafür zugelassenen Träger oder einer entsprechenden Oberfläche
vorzunehmen. Beachten Sie hierbei die Belastungsgrenze der gewählten Installations-Position
(z.B. bei Stativen).
Zur Befestigung des Gerätes ist die Öffnung des Produktbügels zu nutzen. Stellen Sie stets eine
zweite, unabhängige Sicherung des Gerätes, z.B. durch ein Sicherungskabel her.
Arbeiten am Gerät (z.B. Montage) sollten stets von einer stabilen und zulässigen Plattform aus
stattfinden. Stellen Sie sicher, dass der Bereich unter Ihnen dabei abgesperrt ist.
WARNUNG! (Verletzungsgefahr durch Herabfallen)
Unvorschriftsmäßige Montage kann erheblich Verletzungen und Schäden verursachen!
Die Installation des Gerätes sollte stets von erfahrenen Personen durchgeführt werden
und muss unter Einhaltung der mechanischen und elektrischen Sicherheit in Ihrem Land
erfolgen.
Bitte beachten Sie, dass die Nutzung dieses Gerätes an einem Dimmer nicht möglich
ist!
DEUTSCH
Herzlichen Glückwunsch zu Ihrem neuen PURElight MUVY WashQ!
Vielen Dank, dass Sie sich für ein Produkt von PURElight entschieden haben. Durch effiziente
Entwicklung und ökonomische Produktion ermöglicht PURElight hochwertige Produkte
zu einem fantastischen Preis.
Bitte lesen Sie die Bedienungsanleitung sorgfältig, um über sämtliche Funktionen dieses
Produktes informiert zu sein und bewahren Sie diese zur späteren Verwendung auf.
Viel Spaß mit Ihrem neuen Produkt!
Ihr PURElight Team
Garantie:
Es gelten die aktuellen AGBs und
Garantiebedingungen der
Music Store professional GmbH.
Einzusehen unter: www.musicstore.de
Bei Fragen und Anregungen wenden Sie sich bitte an:
Music Store professional GmbH
Istanbulstr. 22-26
51103 Köln
Geschäftsführer: Michael Sauer
WEEE-Reg.-Nr. DE 41617453
Tel: +49 221 8884-0
Fax: +49 221 8884-2500
info@musicstore.de
Inhalt Menge
MUVY Wash
Q
Moving
Head 1
Stromkabel 1
Omega Bracket 1
Bedienungsanleitung 1
Lieferumfang:
DEUTSCH
Anschlüsse und Bedienelemente:
Bestimmungsgemäßer Gebrauch:
Das Produkt PURElight MUVY WashQ wurde für den Einsatz als elektronischer LED-
Beleuchtungseffekt konzipiert. Das Gerät darf ausschließlich zu diesem Zwecke und im Sinne der
Bedienungsanleitung betrieben werden. Andere Verwendungszwecke, sowie der Betrieb unter
anderen Betriebsbedingungen sind ausdrücklich nicht bestimmungsgemäß und können zu Sach-
oder Personenschäden führen! Für Schäden, die aus einer nicht bestimmungsgemäßen
Verwendung resultieren wird keine Haftung übernommen.
Es muss sichergestellt werden, dass das Gerät ausschließlich von geschulten und fachkundigen
Nutzern betrieben wird, die im Vollbesitz ihrer geistigen, physischen und sensorischen Fähigkeiten
sind. Eine Nutzung anderer Personen ist ausdrücklich nur auf Aufforderung einer für ihre Sicherheit
zuständigen Person zulässig, welche die Nutzung anleitet oder beaufsichtigt.
Sämtliche Verbindungen des Gerätes sollten vor dem Einschalten erfolgen. Benutzen Sie für die
Verbindungen ausschließlich hochwertige, möglichst kurze Kabel.
Nr. Bezeichnung Nr. Bezeichnung
1 Projektorkopf 6 DMX-Eingang (3-pol)
2 LED/Linse 7 DMX-Eingang (3-pol)
3 Projektorarm 8 DMX-Ausgang (3-pol)
4 Pan Motor 9 Kaltgerätestecker
5 Display 10 Sicherung
DEUTSCH
Befestigungsmöglichkeiten:
ACHTUNG: Das Gerät außerhalb der Publikumsreichweite montieren.
Es muss sichergestellt sein, dass der vorgesehene Montagepunkt eine ausreichende Belastbarkeit
aufweist. Die Aufhängevorrichtungen des Projektors muss so gebaut und bemessen sein, dass sie
1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann.
Das Gerät muss immer mit einer zweiten unabhängigen Sicherung, die den geltenden
Bestimmungen entspricht, abgesichert werden.
Es dürfen sich keine Personen unterhalb des Gerätes befinden, wenn es montiert oder
gewartet wird.
Das Gerät muss wenigstens 0.5m von der nächsten entflammbaren Oberfläche
entfernt betrieben werden.
Eine hängende Montage darf nur durch sachkundige Personen durchgeführt werden. Hierbei sind
auf die zulässige Belastbarkeit sowie die geltenden Bestimmungen für Veranstaltungstechnik zu
achten. Unter bestimmten Bedingungen ist eine Abnahme durch Sachverständige Personen oder
Institutionen notwendig.
Es muss sichergestellt sein, dass das Gerät sicher montiert ist, bevor es in Betrieb genommen
wird.
Wenn das Gerät von der Decke oder hochliegenden Trägern etc. abgehängt werden soll, muss
immer mit Traversensystemen gearbeitet werden. Das Gerät darf niemals frei schwingend im
Raum befestigt werden.
Das Gerät kann direkt auf den Boden gestellt werden oder in jeder möglichen Position im Trussing
installiert werden, ohne seine funktionellen Eigenschaften zu verändern.
Das Gerät ist mit einem schnell zu montierenden Omega-Hängebügel ausgestattet. Dieses wird
mit dem Gerät verschraubt und bietet eine Montagebohrung für gängige Schellen. Bei der
Montage dieser Vorrichtung an einer Traverse ist darauf zu achten, dass die Schelle über eine
M10 Schraube und Mutter mit den Omega-Hängebügeln verschraubt wird. Führen Sie den
Schnellverschluss des Omega-Haltebügels in die dafür vorgesehenen Öffnungen an der
Geräteunterseite ein. Drehen Sie den Schnellverschluss im Uhrzeigersinn bis zum Anschlag fest.
Sichern Sie das Gerät bei Überkopfmontage (Montagehöhe >100 cm) immer mit einem
geeignetem Sicherungsseil.
Es dürfen nur Sicherungsseile und Schnellverbindungsglieder gemäß DIN 56927, Schäkel gemäß
DIN EN 1677-1 und BGV C1 Kettbiner eingesetzt werden. Die Fangseile, Schnellverbindungs-
glieder,Schäkel und Kettbiner müssen auf Grundlage der aktuellsten Arbeitsschutzbestimmungen
(z. B. BGV C1, BGI 810-3) ausreichend dimensioniert sein und korrekt angewendet werden.
Hängen Sie das Schnellverschlussglied in dem dafür vorgesehenen Loch im Bodenblech ein.
Führen Sie das Sicherungsseil über die Traverse bzw. einen sicheren Befestigungspunkt. Hängen
DEUTSCH
Sie das Ende in dem Schnellverschlussglied ein und ziehen Sie die Sicherungsmutter gut fest.
Der maximale Fallabstand darf 20 cm nicht überschreiten.
Ein Sicherungsseil, das einmal der Belastung durch Absturz ausgesetzt war oder beschädigt ist,
darf nicht mehr als Sicherungsseil eingesetzt werden.
DEUTSCH
Inbetriebnahme:
Verbinden Sie das Gerät mit dem Stromnetz und warten Sie einige Sekunden bis es Betriebsbereit
ist.
Menü:
Die Navigation im Menü erfolgt über die vier Menütasten unterhalb des Displays. Mit der„Mode“-
Taste aktivieren Sie das Menü, die Navigation erfolgt über die „Up-“ und „Down-“ Tasten. Eine
entsprechende Auswahl wird mit der „Enter-“Taste bestätigt.
Die Menüstruktur im Detail:
LCD Display
(Vergleichbar)
Menü Option/
Untermenü Beschreibung
d(XXX) d001-d512 DMX Adressierung von Adresse 1-512
(SLAv) SlAv Slave Modus mit d001
Master über d(XXX)
ΠStc Stand-Alone Modus
ΠStS Stand-Alone Modus
ΠAFA Stand-Alone Modus
ΠASL Stand-Alone Modus
rPAn no Pan normal (von 0-540°)
yes Pan invertiert (von 540-0°)
rTIL no Tilt normal (von 0-270°)
yes Tilt invertiert (von 270-0°)
dISP no Display normal
yes Display (um 180° gedreht/ auf dem Kopf)
(9CH) 9CH DMX 9 Kanal Modus
14CH DMX 14 Kanal Modus
PA(54) PA18 Pan-Begrenzung (0-180°)
PA36 Pan-Begrenzung (0-360°)
PA54 Pan-Begrenzung (0-540°)
TI(27) TI09 Tilt-Begrenzung (0-90°)
TI18 Tilt-Begrenzung (0-180°)
TI27 Tilt-Begrenzung (0-270°)
rSt rSt Geräte Reset
loab loab Ohne Funktion
Betriebsart Statisch, Auto oder Sound:
Das Gerät beinhaltet automatische Programme die nach festen Schemata ablaufen
über das eingebaute Mikrofon passend zur Musik abgerufen werden
(Sound)
jeweiligen Modus erfolgt über das Menü direkt am Gerät.
Wenn Sie mehrere Geräte der gleichen Bauart per DMX verbinden, lassen sich diese über das
Mastergerät simultan ansteuern. Stellen Sie dazu die gewünschte Funktion
Gerät der Kette ein, die anderen Geräte der Reihe müssen nun als „Slave
“ eingestellt werden.
Nun gibt das erste Gerät der Kette sämtlichen weiteren Geräten die Funktion vor und alle Geräte
laufen simultan.
Betriebsart DMX:
Verbinden Sie den DMX Eingang Ihres Gerätes mit dem DMX Ausgan
g Ihres DMX
I
hrer DMX Software oder dem DMX Ausgang eines sich bereits in Ihrer DMX Kette befindlichen
Gerätes. Nutzen Sie zu dieser Verbindung stets DMX Kabel mit einem 110 Ohm Widerstand.
Adressieren Sie das Gerät entsprechend Ihrer DMX Konf
iguration. Die folgende Tabelle zeigt
jeweiligen DMX Modi der einzelnen Geräte mit den dazugehörigen Werten und Funktionen:
Für den Idealen Betrieb in einer DMX Kette ist es zu empfehlen, einen Abschlusswider
Ende der einzelnen DMX Kette zu nutzen. Der Abschlusswiderstand ist in der Regel mit 120
zwischen –
Data und + Data gelötet, um Signalreflexionen auszuschließen.
Konfiguration des DMX Steckers:
DEUTSCH
Das Gerät beinhaltet automatische Programme die nach festen Schemata ablaufen
(Auto) oder
(Sound)
. Die Auswahl des
Wenn Sie mehrere Geräte der gleichen Bauart per DMX verbinden, lassen sich diese über das
Mastergerät simultan ansteuern. Stellen Sie dazu die gewünschte Funktion
„Master“ am ersten
“ eingestellt werden.
Nun gibt das erste Gerät der Kette sämtlichen weiteren Geräten die Funktion vor und alle Geräte
g Ihres DMX
-Controllers,
hrer DMX Software oder dem DMX Ausgang eines sich bereits in Ihrer DMX Kette befindlichen
Gerätes. Nutzen Sie zu dieser Verbindung stets DMX Kabel mit einem 110 Ohm Widerstand.
iguration. Die folgende Tabelle zeigt
die
jeweiligen DMX Modi der einzelnen Geräte mit den dazugehörigen Werten und Funktionen:
Für den Idealen Betrieb in einer DMX Kette ist es zu empfehlen, einen Abschlusswider
stand am
Ende der einzelnen DMX Kette zu nutzen. Der Abschlusswiderstand ist in der Regel mit 120
Ω
Data und + Data gelötet, um Signalreflexionen auszuschließen.
Otros manuales para MUVY WashQ
1
Tabla de contenidos
Idiomas:
Otros manuales de Foco de PURElight
