Proxxon BFB 2000 Manual de usuario

Manual

BFB 2000

Proxxon_BFB2000_Strip 06.07.2006 14:10 Uhr Seite 1

- 3 -

































































































Fig. 1

Fig. 2 Fig. 3

Proxxon_BFB2000_Strip 06.07.2006 14:10 Uhr Seite 2

- 36 -

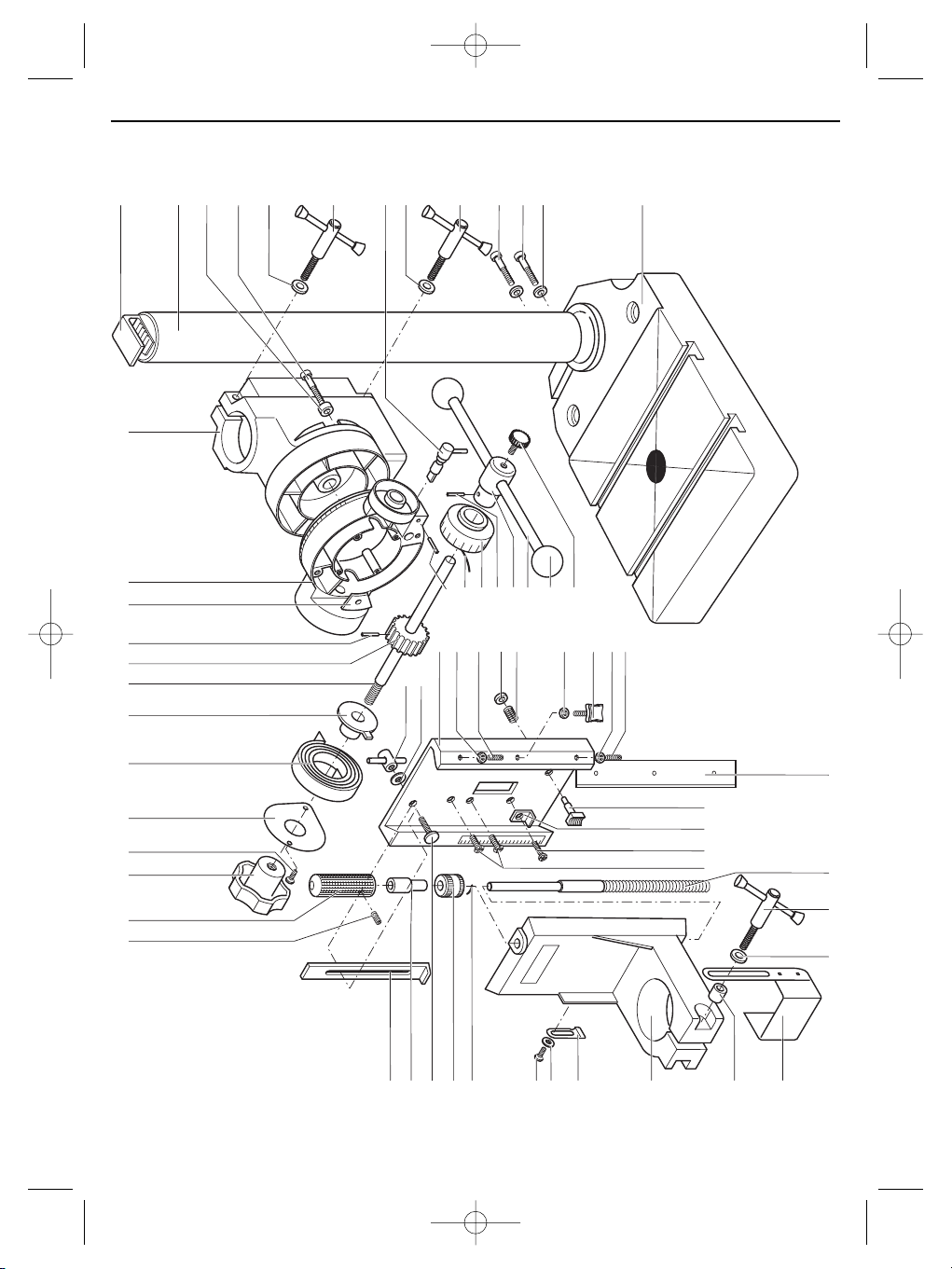

Ersatzteilbild

 

  



















 

















































 

























Proxxon_BFB2000_Strip 06.07.2006 14:10 Uhr Seite 3

- 37 -

Ersatzteilliste

ET - Nr.: Benennung ET - Nr.: Benennung

20000 - 1 Rändelgriff

20000 - 2 Tiefenanschlag

20000 - 3 Knebelgriff für Tiefenanschlag

20000 - 4 Schwalbenschwanzführung

20000 - 5 Zeiger Tiefenanschlag

20000 - 6 Feststellschraube für Rückholfeder

20000 - 7 Schlitten mit Werkzeugaufnahme

20000 - 8 Knebelschraube

20000 - 9 Justierschraube für Schlittenführung

20000 - 10 Spanschutz

20000 - 11 Säule

20000 - 12 Feststellknebel für Höhenverstellung

20000 - 13 Feinvorschubspindel

20000 - 14 Ausleger

20000 - 15 Auslegerdrehteil

20000 - 17 Bohrhebel Aufnahme

20000 - 18 Umschalter Bohren - Fräsen

20000 - 19 Bohrhebel

20000 - 20 Kugelknopf für Bohrhebel

20000 - 23 Skalenring Feinvorschub

20000 - 24 Hülse

20000 - 25 Feder

20000 - 26 Stahlleiste

20000 - 27 Gewindesegment

20000 - 28 Blechwinkel

20000 - 29 Führungsschraube

20000 - 30 Druckfeder

20000 - 31 Scheibe

20000 - 32 Gehäusedeckel

20000 - 33 Torsionsfeder

20000 - 34 Federanker

20000 - 35 Vorschubwelle

20000 - 36 Ritzel

20000 - 37 Feder

20000 - 38 Skalenring

20000 - 39 Verschlußschraube

20000 - 40 Anschlagplatte

20000 - 41 Scheibe

20000 - 42 Innensechskantschraube

20000 - 43 Distanzhülse

20000 - 44 Klemmschraube

20000 - 45 Sechskantmutter

20000 - 46 Senkschraube

20000 - 47 Schraube für Winkel

20000 - 48 Schraube für Skalenschieber

20000 - 49 Unterlegscheibe

20000 - 50 Unterlegscheibe

20000 - 51 Paßstift

20000 - 53 Paßstift

20000 - 54 Gewindestift

20001 - 56 Schraube

20000 - 57 Kappe

20000 - 58 Schraube

20000 - 59 Scheibe

20000 - 60 Arbeitsplatte

20000 - 97 Artikelverpackung

20000 - 99 Bedienungsanleitung

Proxxon_BFB2000_Strip 06.07.2006 14:10 Uhr Seite 4

- 38 -



 











































Fig. 4 Fig. 5



































Fig. 6

Fig. 8













Fig. 9

Fig. 7

Proxxon_BFB2000_Strip 06.07.2006 14:10 Uhr Seite 5

EG-Konformitätserklärung

Wir erklären in alleiniger Verantwortung, daß dieses

Produkt mit den folgenden EG-Richtlinien übereinstimmt:

Maschinenrichtlinie 98/37/EG

21.06.2006

Dipl.-Ing. Jörg Wagner

PROXXON S.A.

Geschäftsbereich Gerätesicherheit

Declaration of Conformity with EC Standards

We declare and take sole responsibility or ensuring that

this product conforms with the following EC guidelines:

EC-Guidelines for Machinery 98/37/EG

21.06.2006

Dipl.-Ing. Jörg Wagner

PROXXON S.A.

Product Safety Department

Déclaration de conformité aux normes de I’UE

Nous certifions, sous notre seule responsabilité, que cet

appareil répond bien aux normes des directives

européennes suivantes :

Directive sur les machines CEE 98/37

21.06.2006

Dipl.-Ing. Jörg Wagner

PROXXON S.A.

Unité responsable de la sécurité de l’appareil

Dichiarazione di conformità CE

Noi dichiariamo sotto la nostra esclusiva responsabilità

che questo prodotto corrisponde alle seguenti direttive CE:

Direttive CE per macchine 98/37

21.06.2006

Dipl.-Ing. Jörg Wagner

PROXXON S.A.

Campo di affari Sicurezza delle apparecchiature

Declaratión de conformidad de la CE

Declaramos bajo autorresponsabilidad que este producto

cumple con lo dispuesto en las siguientes directrices de la

CE:

Directriz CE sobre maquinaria 98/37

21.06.2006

Dipl.-Ing. Jörg Wagner

PROXXON S.A.

División seguridad de aparatos

EG-conformiteitsverklaring

Wij verklaren als einige verantwoordelijke dat dit product

aan de volgende EG-richtlijnen voldoet:

EG-machinerichtlijn 98/37

21.06.2006

Dipl.-Ing. Jörg Wagner

PROXXON S.A.

Afdeling Machines en Veiligheid

Proxxon_BFB2000_Strip 06.07.2006 14:10 Uhr Seite 6

- 7 -

EU-konformitetserklæring

Vi erklærer som de eneste ansvarlige, at dette produkt er i

overensstemmelse med de følgende EU-retningslinier:

EU-maskinretningslinie 98/37

21.06.2006

Dipl.-Ing. Jörg Wagner

PROXXON S.A.

Forretningsområde apparatsikkerhed

EG-Överensstämmelseförklaring

Vi förklarar med ensamt ansvar att denna produkt

överensstämmer med följande EG-Riktlinjer:

EG-Maskinriktlinje 98/37

21.06.2006

Dipl.-Ing. Jörg Wagner

PROXXON S.A.

Affärsområde Apparatsäkerhet

Prohlášení o shodnosti výrobku podle směrnic

EHS (EG)

Tímto na vlastní odpovědnost prohlašujeme, že tento

výrobek splňuje nasledující směrnice EHS:

EHS-Směrnice pro konstrukci stroj. zařízení 98/37

21.06.2006

Dipl.-Ing. Jörg Wagner

PROXXON S.A.

Odbor bezpečnosti výrobků

EG-Uygunluk Aç›klamas›

Biz kendi sorumlulu¤umuz alt›nda bu ürünün EG-

Normlar›na uygun oldu¤unu aç›kl›yoruz:

EG-Makine Normlar› 98/37

21.06.2006

Dipl.-Ing. Jörg Wagner

PROXXON S.A.

Makine emniyeti departman›

Proxxon_BFB2000_Strip 06.07.2006 14:10 Uhr Seite 7

Ihr Gerät funktioniert nicht ordentlich? Dann bitte die Bedienungs-

anleitung noch einmal genau durchlesen.

Ist es tatsächlich defekt, senden Sie es bitte an:

PROXXON Zentralservice PROXXON Zentralservice

D-54518 Niersbach A-4224 Wartberg/Aist

Wir reagieren prompt und zuverlässig! Über diese Adresse können

Sie auch alle erforderlichen Ersatzteile bestellen.

Wichtig:

Eine kurze Fehlerbeschreibung hilft uns, noch schneller zu reagieren.

Bei Rücksendungen innerhalb der Garantiezeit bitte Kaufbeleg bei-

fügen.

Bitte senden Sie das Gerät in der Originalverpackung zurück!

So vermeiden Sie Beschädigungen beim Transport!

Änderungen im Sinne des technischen Fortschritts behalten wir uns vor.

Art.-Nr. 20000-99 PR 707706705J
