Pro-Form 700 Zlt Cwl Treadmill Guía de configuración

Autocolante do

Número de Série

Modelo nº PETL80910.0

Nº de Série

Escreva o número de série no es-

paço acima para consulta futura.

CUIDADO

Leia todas as precauções e in-

struções neste manual antes de

utilizar este equipamento.

Guarde este manual para refer-

ência futura.

DÚVIDAS?

Se tiver dúvidas, se faltarem algu-

mas peças ou se alguma peça es-

tiver danificada, contacte o estab-

elecimento onde adquiriu este pro-

duto.

website: www.iconsupport.eu

MANUAL DO UTILIZADOR

www.iconeurope.com

ÍNDICE

LOCALIZAÇÃODOSAUTOCOLANTESDEAVISO ...............................................2

PRECAUÇÕESIMPORTANTES ..............................................................3

ANTESDECOMEÇAR......................................................................5

MONTAGEM ..............................................................................6

FUNCIONAMENTOEA USTES .............................................................14

COMODOBRAREMOVEROTAPETEROLANTE ..............................................21

RESOLUÇÃODEPROBLEMAS .............................................................22

DIRECTIVASDEEXERCÍCIO ...............................................................25

LISTADEPEÇAS .........................................................................26

DIAGRAMAAMPLIADO ....................................................................28

ENCOMENDARPEÇASDESUBSTITUICÃO ...........................................Contracapa

INFORMAÇÕESSOBRERECICLAGEM ...............................................Contracapa

Esta ilustração indica as localizações dos

autocolantes de aviso. Se um autocolante

faltar ou estiver ilegível, veja a capa

deste manual e peça um autocolante de

substituição gratuito. Aplique o auto-

colante na localização apresentada.

Nota: Os autocolantes podem não ser ap-

resentados no tamanho efectivo.

LOCALIZAÇÃO DOS AUTOCOLANTES DE AVISO

PROFORM é uma marca comercial registada da ICON IP, Inc.

1. Consulte o seu médico antes de iniciar qual-

quer exercício. Isto é especialmente impor-

tante para pessoas com mais de 35 anos ou

com problemas de saúde prévios.

2. É responsabilidade do proprietário deste

tapete rolante garantir que todos os uti-

lizadores do mesmo sejam adequadamente

informados acerca de todos os avisos e pre-

cauções.

3. Use o tapete rolante apenas da forma de-

scrita.

4. Mantenha o tapete rolante dentro de casa,

afastado de humidades e poeiras. Não

coloque o tapete rolante numa garagem ou

num pátio coberto, nem perto de água.

5. Coloque o tapete rolante numa superfície

nivelada, com pelo menos 2,4 m de espaço

livre atrás e 0,6 m de espaço livre de cada

lado. Não coloque o tapete rolante numa su-

perfície que bloqueie as aberturas de venti-

lação. Para proteger o chão ou a alcatifa,

coloque um tapete por baixo do tapete

rolante.

6. Não utilize o tapete rolante numa área onde

sejam utilizados produtos com aerossóis ou

onde esteja a ser administrado oxigénio.

7. Mantenha sempre as crianças de idade infe-

rior a 12 anos e os animais afastados do

tapete rolante.

8. O tapete rolante só deve ser usado por pes-

soas com peso até 135 kg.

9. Nunca permita a utilização simultânea do

tapete rolante por mais de uma pessoa.

10. Use vestuário de exercício apropriado para

utilizar o tapete rolante. Não use vestuário

demasiado largo que possa ficar preso no

tapete rolante. Recomendamos a utilização

de roupa interior de suporte tanto para

homens como para mulheres. Use sempre

calçado desportivo. Nunca utilize o tapete

rolante com os pés descalços ou apenas

com meias ou com sandálias.

11. Ao ligar o cabo de alimentação (consulte a

página 14), ligue-o a um circuito ligado à

terra. Não deve ter nenhum outro dispositivo

ligado ao mesmo circuito.

12. Se for necessário um cabo de extensão, uti-

lize apenas um cabo com 3 condutores, de

calibre 14 (1 mm2), com o comprimento máx-

imo de 1,5 m.

13. Mantenha o cabo de alimentação afastado de

superfícies quentes.

14. Nunca mova a cinta de caminhar com a ali-

mentação desligada. Não faça funcionar o

tapete rolante se o cabo de alimentação ou a

ficha estiverem danificados ou se o tapete

rolante não estiver a funcionar adequada-

mente. (Consulte RESOLUÇÃO DE PROBLE-

MAS na página 22 se o tapete rolante não es-

tiver a funcionar adequadamente.)

15. Leia, compreenda e teste o procedimento de

paragem de emergência antes de usar o

tapete rolante (consulte COMO LIGAR A

CORRENTE na página 16).

16. Nunca faça arrancar o tapete rolante estando

em cima da cinta de caminhar. Segure-se

sempre aos apoios para as mãos enquanto

usa o tapete rolante.

17. O tapete rolante pode alcançar velocidades

elevadas. Ajuste a velocidade em pequenos

incrementos para evitar mudanças súbitas da

velocidade.

AVISO: Para reduzir o risco de lesões graves, leia todas as precauções e instruções impor-

tantes deste manual e todos os avisos do tapete rolante antes de o utilizar. A ICON não assume qual-

quer responsabilidade por ferimentos pessoais ou danos à propriedade provocados por este produto

ou pela utilização do mesmo.

PRECAUÇÕES IMPORTANTES

18. O sensor de pulsações não é um dispositivo

médico. Vários factores, incluindo os movi-

mentos do utilizador, podem afectar a exac-

tidão das leituras do ritmo cardíaco. O sensor

de pulsações destina-se apenas a auxiliá-lo a

determinar as tendências gerais do seu ritmo

cardíaco.

19. Nunca deixe o tapete rolante a funcionar sem

vigilância. Quando não estiver a usar o tapete

rolante, tenha sempre o cuidado de retirar a

chave, desligar o cabo de alimentação e colo-

car o interruptor na posição de desligado.

(Consulte o desenho da página 5 para ver a

localização do interruptor.)

20. Não tente elevar, baixar ou mover o tapete

rolante até este estar devidamente montado.

(Consulte MONTAGEM na página 6 e COMO

DOBRAR E TRANSPORTAR O TAPETE

ROLANTE na página 21.) Deve ser capaz de

levantar, com segurança, 20 kg para erguer,

baixar ou transportar o tapete rolante.

21. Ao dobrar ou mover o tapete rolante, certi-

fique-se de que o fecho de armazenamento

segure firmemente a estrutura na posição de

arrumação.

22. Nunca introduza objectos em nenhum dos

orifícios do tapete rolante.

23. Examine e aperte adequadamente todas as

peças do tapete rolante com regularidade.

24. PERIGO: Desligue sempre o cabo de

alimentação imediatamente após a utilização,

antes de limpar o tapete rolante e antes de

efectuar quaisquer procedimentos de

manutenção e afinação descritos neste man-

ual. Nunca retire a cobertura do motor a não

ser que tal lhe seja solicitado por um repre-

sentante de assistência autorizado. Qualquer

tipo de reparação ou assistência para além

dos procedimentos descritos neste manual

deve ser efectuado apenas por um represen-

tante de assistência autorizado.

25. Este tapete rolante destina-se apenas a uti-

lização doméstica. Não utilize este tapete

rolante em instalações comerciais, institu-

cionais ou de aluguer.

26. O excesso de exercício pode provocar feri-

mentos graves ou a morte. Se sentir tonturas

ou dores ao fazer exercício, pare imediata-

mente e deixe-se arrefecer.

GUARDE ESTAS INSTRUÇÕES

Obrigado por seleccionar o revolucionário tapete rolante

PROFORM®700 ZLT. O tapete rolante 700 ZLT oferece

uma selecção impressionante de funcionalidades con-

cebidas para tornar os seus exercícios em casa mais

eficazes e divertidos. E quando não estiver a fazer exer-

cício, o singular tapete rolante pode ser dobrado, ocu-

pando menos de metade do espaço que ocupam os

outros tapetes rolantes.

Para seu benefício, leia atentamente este manual

antes de utilizar o tapete rolante. Se tiver dúvidas

após a leitura do manual, consulte a capa do mesmo.

Para nos ajudar a prestar-lhe assistência, anote o

número do modelo e o número de série do produto

antes de nos contactar. O número do modelo e a lo-

calização do autocolante com o número de série estão

indicados na capa deste manual.

Antes de continuar a ler, consulte a ilustração abaixo e

familiarize-se com as peças indicadas.

ANTES DE COMEÇAR

Apoio para as Mãos

Barra Vertical

Tabuleiro

Chave/Clipe

Interruptor

Cinta de Caminhar

Acolchoamento da Plataforma

Berma de Apoio

para os Pés

Rolo Tensor

Pinos de Ajuste

Consola

Sensor de Pulsações

Espaçador do Pé da

Base (94)–2

Parafuso de

#8 x 3/4"

(1)–10

Anilha em Forma

de Estrela de 3/8"

(11)–6

Parafuso Auto-Atarraxante

de #8 x 1" (5)–4

Porca de 3/8"

(10)–3

Anilha em Forma

de Estrela de

5/16" (13)–2

Anilha em Forma

de Estrela de #10

(12)–4

Parafuso de #8 x 1"

(53)–4

Parafuso de

#10 x 3/4" (2)–4

Pino com Plástico de

3/8" x 1 1/2" (3)–2

Pino com Plástico

de Cabeça Chata de

5/16" x 1" (14)–4

Pino com Plástico de 3/8" x 4" (7)–4

Pino com Plástico

de 1/4" x 1" (9)–4 Pino de 3/8" x 2" (8)–3

Pino com Plástico

de 5/16" x 1" (4)–2

MONTAGEM

Para a montagem são necessárias duas pessoas. Coloque o tapete rolante numa área livre e retire todos os

materiais de embalagem. Não deite fora os materiais de embalagem até a montagem estar concluída. Nota:

A parte de baixo da cinta de caminhar do tapete rolante está revestida com um lubrificante de alto desempenho.

Durante a expedição, uma quantidade de lubrificante pode ser transferida para a parte superior da cinta de cam-

inhar ou da embalagem de expedição. Esta condição é normal e não afecta o desempenho do tapete rolante. Se

houver lubrificante na parte superior da cinta de caminhar, basta limpar o lubrificante com um pano macio e um

detergente suave e não abrasivo.

Para a montagem precisa das chaves sextavadas incluídas e de uma chave Phillips , uma

chave-inglesa , um alicate de pontas redondas e uma tesoura .

Utilize as ilustrações abaixo para identificar as peças de montagem. O número entre parêntesis em baixo de a

cada peça é o número de código da peça, da LISTA DE PEÇAS perto do fim deste manual. O número a seguir

aos parêntesis é a quantidade necessária para a montagem. Nota: Algumas peças pequenas foram previa-

mente montadas. Para evitar danificar peças, não utilize ferramentas eléctricas na montagem. Pode ser

incluído equipamento extra.

2. Com a ajuda de outra pessoa, incline cuida-

dosamente o tapete rolante para o lado es-

querdo. Dobre parcialmente a Estrutura (55)

para que o tapete rolante fique mais estável;

não dobre completamente a Estrutura já.

Retire e elimine os dois pinos (B) indicados e o

suporte de envio (C).

Corte o atilho que prende o Fio da Barra Vertical

(87) à Base (95). Localize um atilho plástico no

orifício indicado da Base e use-o para extrair o

Fio da Barra Vertical do orifício.

Fixe dois Pés da Base (90) à Base (95) nos

pontos mostrados, com dois Parafusos Auto-

Atarraxantes de #8 x 1" (5) e dois Espaçadores

dos Pés da Base (94).

Depois, fixe os outros dois Pés da Base (90)

com dois Parafusos Auto-Atarraxantes de #8 x

1" (5).

Orifício

1.Certifique-se de que o cabo de alimentação

esteja desconectado.

Retire a Porca de 3/8" (10), o Pino de 3/8" x 2"

(8) e o suporte para envio (A) da Base (95).

Repita este passo no outro lado do tapete

rolante.

As Porcas de 3/8" (10) e os Pinos de 3/8" x 2"

(8) serão usados nos passos de montagem 3 e

6. Elimine os suportes para envio.

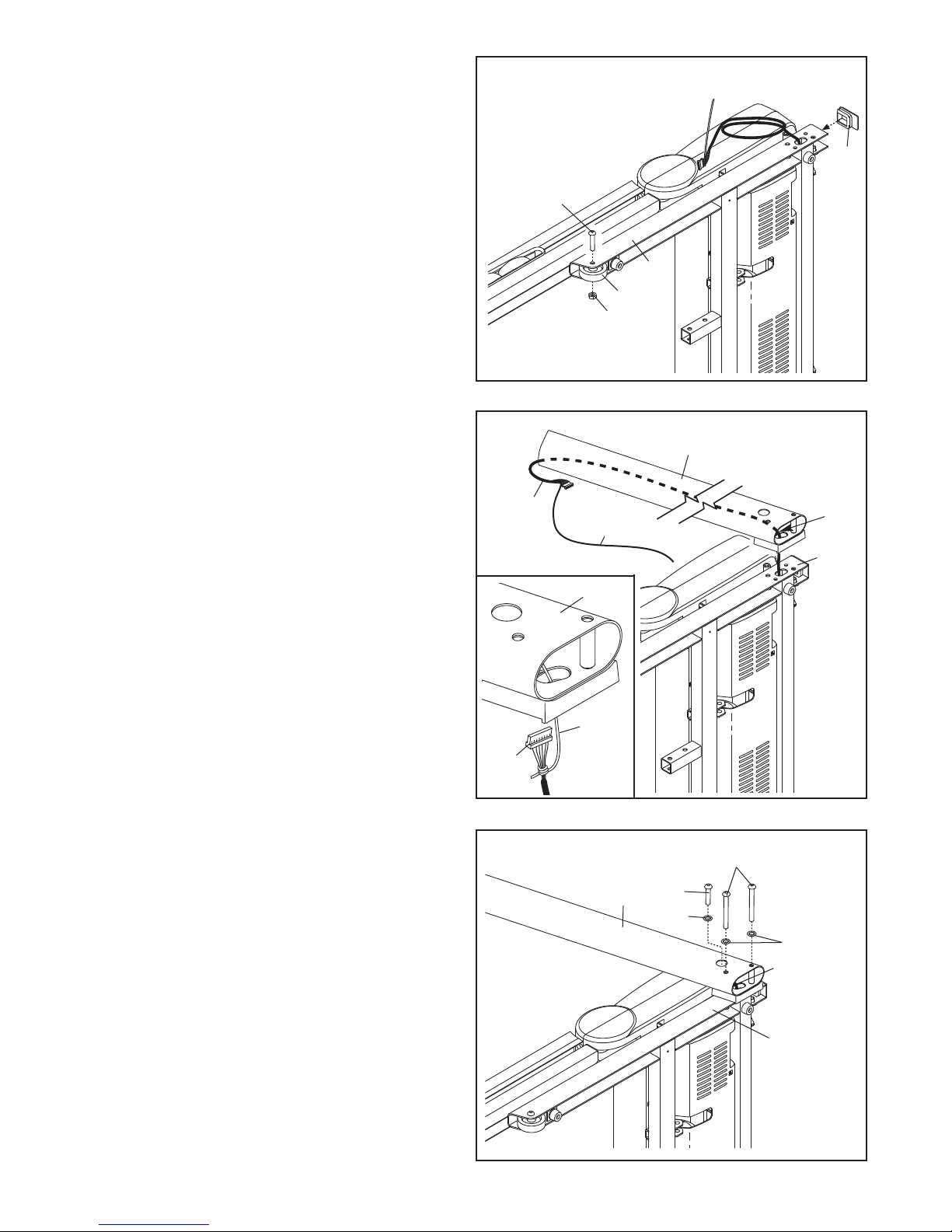

5. Segure a Barra Vertical Direita (85) contra a

Base (95). Tenha cuidado para não trilhar o

Fio da Barra Vertical (87). Insira dois Pinos

com Plástico de 3/8" x 4" (7) e um Pino com

Plástico de 3/8" x 1 1/2" (3) com três Anilhas em

Forma de Estrela de 3/8" (11) na Barra Vertical

Direita.

Aperte os Pinos com Plástico de 3/8" x 4" (7) e

o Pino com Plástico de 3/8" x 1 1/2" (3) até que

as cabeças dos Pinos com Plástico toquem na

Barra Vertical Direita (85); não aperte comple-

tamente os Pinos com Plástico já. 95

4. Identifique a Barra Vertical Direita (85), marcada

com um autocolante “Right” (Lou Left indica es-

querdo; Rou Right indica direita). Segure a

Barra Vertical Direita junto à Base (95) con-

forme mostrado.

Consulte o desenho inserido. Ate firmemente

o atilho para fio da Barra Vertical Direita (85) em

volta da extremidade do Fio da Barra Vertical

(87). Depois, puxe a outra extremidade do atilho

para fio até que o Fio da Barra Vertical atrav-

esse completamente a Barra Vertical Direita.

Atilho

para Fio

Atilho

para

Fio

3. Fixe uma Roda (96) à Base (95) com o Pino de

3/8" x 2" (8) e a Porca de 3/8" (10) que retirou

no passo 1. Não aperte excessivamente a

Porca; a Roda deve girar livremente.

Insira uma Tampa da Base (89) na Base (95).

7. Segure a Barra Vertical Esquerda (84) contra a

Base (95). Insira dois Pinos com Plástico de

3/8" x 4" (7) e um Pino com Plástico de 3/8" x 1

1/2" (3) com três Anilhas em Forma de Estrela

de 3/8" (11) na Barra Vertical Esquerda.

Aperte os Pinos com Plástico de 3/8" x 4" (7) e

o Pino com Plástico de 3/8" x 1 1/2" (3) até que

as cabeças dos Pinos com Plástico toquem na

Barra Vertical Esquerda (84); não aperte com-

pletamente os Pinos com Plástico já.

Com a ajuda de outra pessoa, incline o tapete

rolante de forma a que a Base (95) fique pou-

sada no chão.

6. Com a ajuda de outra pessoa, incline cuida-

dosamente o tapete rolante para o lado direito.

Dobre parcialmente a Estrutura (55) para que o

tapete rolante fique mais estável; não dobre

completamente a Estrutura já.

Retire e elimine os dois pinos (B) indicados e o

suporte de envio (C).

Fixe uma Roda (96) à Base (95) com o Pino de

3/8" x 2" (8) e a Porca de 3/8" (10) que retirou

no passo 1. Não aperte excessivamente a

Porca; a Roda deve girar livremente.

Insira uma Tampa da Base (89) na Base (95).

8. Identifique a Cobertura da Base Esquerda (88)

e a Cobertura da Base Direita (91). Insira a

Cobertura da Base Esquerda na Barra Vertical

Esquerda (84) e a Cobertura da Base Direita na

Barra Vertical Direita (85).

9. Faça deslizar a Cobertura da Barra Vertical

Direita (86) pela Barra Vertical Direita (85).

Retire o atilho do suporte do Apoio para a Mão

Direita (83). Se necessário, pressione a Porca

Fixa de 5/16" (38) para a voltar a encaixar.

Segure o Apoio para a Mão Direita (83) junto à

Barra Vertical Direita (85). Introduza o Fio da

Barra Vertical (87) através do suporte da base

do Apoio para a Mão Direita e faça-o sair pela

extremidade do Apoio para a Mão Direita.

Fixe o Apoio Para a Mão Direita (83) à Barra

Vertical Direita (85) com dois Pinos com

Plástico de Cabeça Plana de 5/16" x 1" (14), um

Pino com Plástico de 5/16" x 1" (4) e uma

Anilha em Forma de Estrela de 5/16" (13), con-

forme mostrado. Não aperte já os Pinos com

Plástico.

Repita este passo no lado esquerdo do tapete

rolante. Nota: Não há um fio na Barra Vertical

Esquerda.

Suporte

10. Coloque a unidade da consola voltada para

baixo sobre uma superfície macia para evitar ar-

ranhar a unidade da consola. Retire os dois

Parafusos de #8 x 3/4" (1). Levante a Barra de

Apoio (107).

10 107

Unidade da

Consola

Otros manuales para 700 Zlt Cwl Treadmill

Este manual sirve para los siguientes modelos

Otros manuales de Rueda de andar de Pro-Form

Pro-Form

Pro-Form 520 Zlt Treadmill Manual de operación y mantenimiento

Pro-Form

Pro-Form T10.0 PFTL05051 Manual de usuario

Pro-Form

Pro-Form PFTL62582 Manual de usuario

Pro-Form

Pro-Form 3.9 Xm Treadmill Manual de usuario

Pro-Form

Pro-Form 500 Zlt Treadmill Guía de configuración

Pro-Form

Pro-Form 350 Treadmill Manual de usuario

Pro-Form

Pro-Form 400 C Treadmill Manual de usuario

Pro-Form

Pro-Form PFTL38581 Manual de usuario

Pro-Form

Pro-Form 725si Manual de usuario

Pro-Form

Pro-Form 760 Air Treadmill Guía del usuario

Pro-Form

Pro-Form PFTL10042 Manual de usuario

Pro-Form

Pro-Form 365p Treadmill Guía de referencia

Pro-Form

Pro-Form DTL4495C.0 Manual de usuario

Pro-Form

Pro-Form 831.293061 Manual de usuario

Pro-Form

Pro-Form PF 3.6 Manual de usuario

Pro-Form

Pro-Form 900 Treadmill Manual de usuario

Pro-Form

Pro-Form 1500 PFTL94105.1 Manual de usuario

Pro-Form

Pro-Form 760 Crosstrainer Treadmill Manual de usuario

Pro-Form

Pro-Form 500 Zlt Treadmill Guía de inicio rápido

Pro-Form

Pro-Form 730 Zlt Treadmill Manual de operación y mantenimiento

Pro-Form

Pro-Form CS9e HeartRate COntrol Manual de usuario

Pro-Form

Pro-Form 1195 Zlt Cwl Treadmill Guía de inicio rápido

Pro-Form

Pro-Form Sport 1100 PFTL49507.1 Manual de usuario

Pro-Form

Pro-Form PFTL96008.2 Manual de usuario

Manuales populares de Rueda de andar de otras marcas

Treadly

Treadly TREADLY 2 Manual de usuario

HEALTH ONE

HEALTH ONE Walk Ro Manual de usuario

NordicTrack

NordicTrack NTL12941 Manual de usuario

NordicTrack

NordicTrack T7.5 S Manual de usuario

Gold's Gym

Gold's Gym ADVANTAGE GGTL12920 Manual de usuario

Merax

Merax MS282992 Manual de usuario

FYTTER

FYTTER RU-2SX Manual de usuario

Precor

Precor 903 Manual de usuario

FitLogic

FitLogic freewill d225 Manual de usuario

HOP-SPORT

HOP-SPORT ESTIMA HS-3200LB Manual de usuario

Horizon Fitness

Horizon Fitness Adventure 5 Plus Manual de usuario

Stamia

Stamia InMotion II Manual de usuario

Smooth Fitness

Smooth Fitness EVO 3i Manual de usuario

NordicTrack

NordicTrack NETL81810.0 Manual de usuario

Schwinn

Schwinn 830/Journey 8.0 Manual de usuario

Keys Fitness

Keys Fitness HealthTrainer HT-740T Manual de usuario

Spirit

Spirit XT8 Manual de usuario

NordicTrack

NordicTrack T 14.0 Treadmill Manual de usuario
