Service Manual for

Signature Cassette Printer

©201

5

All rights reserved

1

Rear and Side Covers

02

Main Board

04

Headlift Motor

05

Input Door Motor

06

Carriage Drive Motor

07

Ribbon Drive Motors

0

8

©201

5

All rights reserved

Headlift & Ribbon Idler Gears

10

Carriage Rotation Motor

11

Headlift & Lid Sensors

12

Input Door Senso

r

13

Input Door Sensor Bracket

14

Cassette Sensor

15

Cassette Load Sensor

18

Ribbon Sensor

19

Ac

c

ess Internal

Sensors & Ribbon Cable

21

Carriage Home Sensor

26

Ribbon Cable

26

Carriage Rotation Sensor

27

Idler Post

31

Troubleshooting

35

2

1

▪

Removing Rear

and Side Covers

1.1

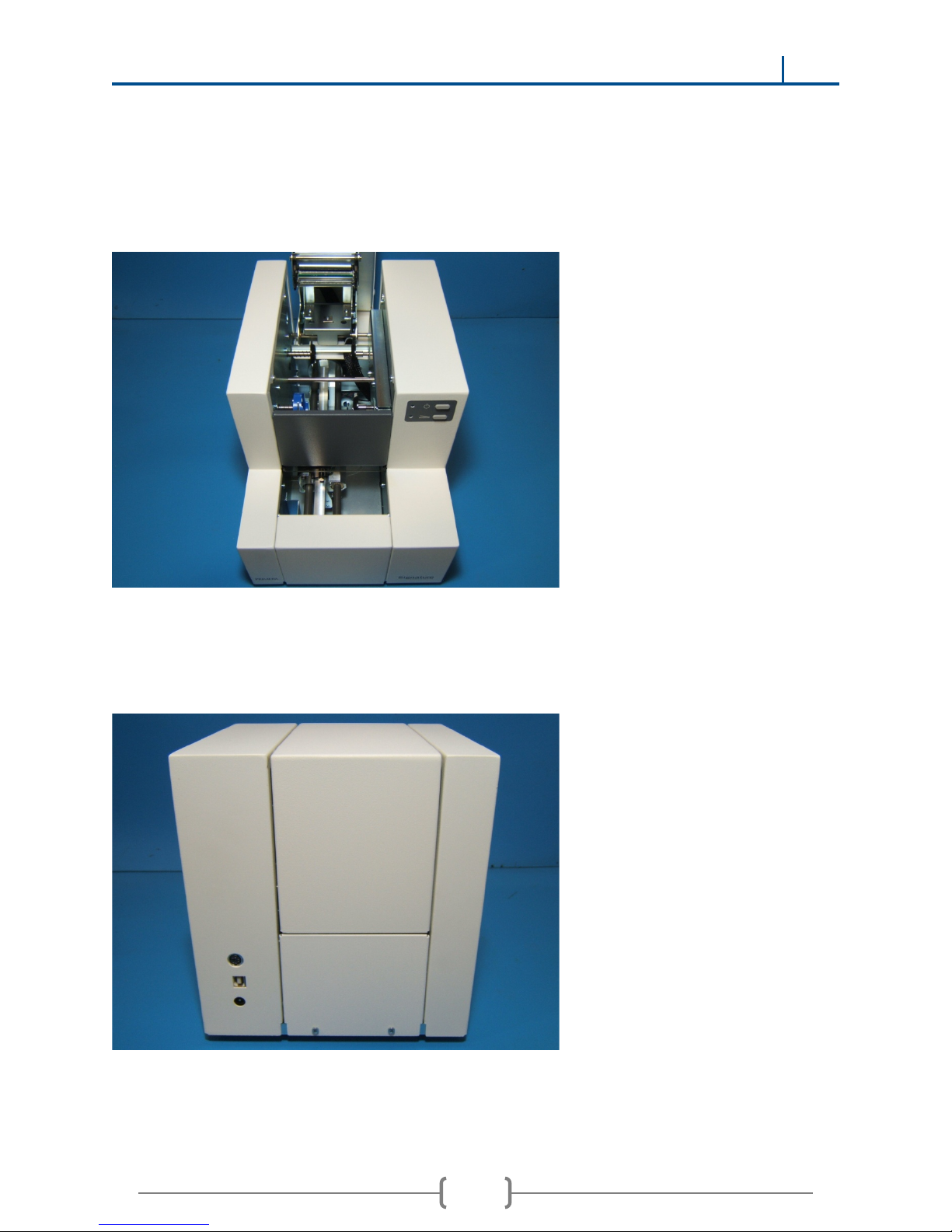

Open lid. Loosen 3 screws from the

side or both sides that are being removed.

1.

2

Remove rear panel. Loosen screw from side or both sides being removed.

Signature Cassette Printer

Service Manual

201

5

3

1.

3

Lift up side cover or both covers to remove. When removing right cover, disconnect control

panel cable from main board.

Signature Cassette Printer

Service Manual

201

5

4

2

▪

Replacing Main Board

2

.1

Remove right side cover. Disconnect all cables. Remove 4 screws securing board. Replace

board and reconnect all cables.

Signature Cassette Printer

Service Manual

201

5

5

3

▪

Replacing Headlift Motor

3

.1

Remove right side cover. Remove 2 screws securing motor. Replace motor.

Signature Cassette Printer

Service Manual

201

5

6

4

▪

Replacing Input Door Motor

4

.1

Remove right side cover. Remove 2 screws securing motor (use hole in baseplate to access

bottom screw). Loop oring around pulley on new motor and secure.

Signature Cassette Printer

Service Manual

201

5

7

5

▪

Replacing Carriage Drive Motor

5

.1

Remove right side cover. Remove 2 screws securing motor. Loop belt around pulley and pull

out on new motor to remove slack while tightening screws.

Signature Cassette Printer

Service Manual

201

5

8

6

▪

Replacing Ribbon Drive Motors

6

.1

Remove right side cover. Unplug both cables. Remove 4 screws securing ribbon drive

bracket. Open lid and lift bracket and motors out of unit.

6

.

2

Remove retaining rings securing ribbon hubs from motor(s) to be replaced.

Signature Cassette Printer

Service Manual

201

5

9

6

.

3

Remove screws and replace motor(s). Resecure ribbon hubs with retaining rings. Replace

bracket into unit and connect cables.

Signature Cassette Printer

Service Manual

201

5
