PrimAster TS2300 Instrucciones de uso
TS2300
DE Tischkreissäge
Originalbetriebsanleitung 7
GB Table saw
Translation of original instruction manual 23
FR Scie de table
Traduction des instructions d‘origine 37
Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!
Art.Nr.
39013169933
AusgabeNr.
39013169850
Rev.Nr.
10/02/2022
2
1
1
356 2478
9
10
11
12
13
14
15
2 3
4
5
9
13
11
12
11a
3
16a
16
7
17 18
16
6.1
16 1817 816a 54
9
22a71516b21a 21b 22b19 20
4
21a
21b
8
19
5 6
19
16
19 20
6
21c
21c

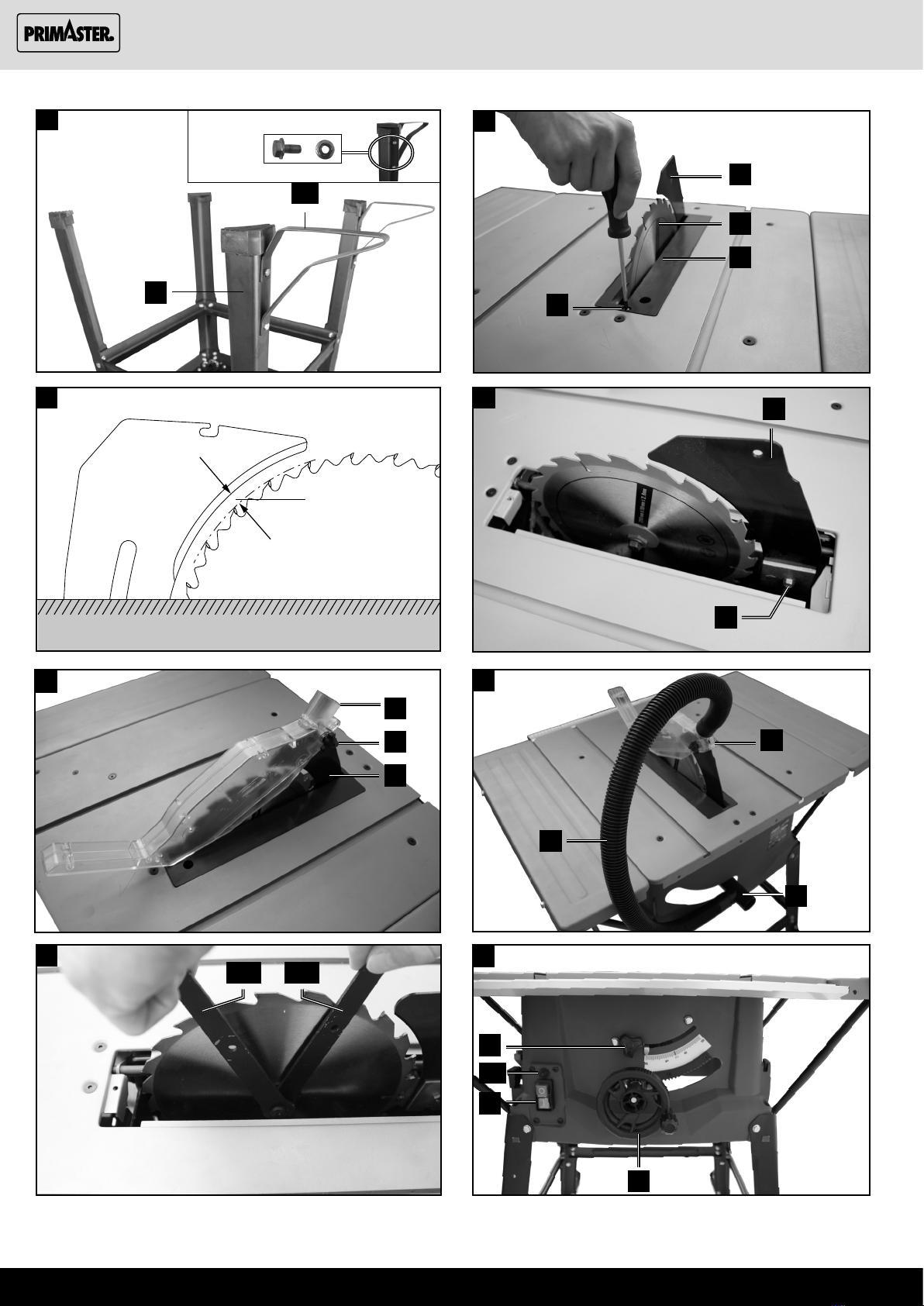

4
7.1
16
16b
9
max. 3-5 mm
8
6
3
2
23
10
24
6
11
13
22a 22b
12
4
25
6
4
5
26
14
13
11
12
11a
5
15 16
17 18
27
29
28
27
15
14
30
3
7
33
32
34
31b
31a
19 20
21 22
15
3
4
9
15
31b
31a
7
6
23
DE |7
Erklärung der Symbole auf dem Gerät
mWarnung! Bei Nichteinhaltung Lebensgefahr, Verletzungsgefahr oder Beschädigung des
Werkzeugs möglich!
Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten!
Schutzbrille tragen!
Gehörschutz tragen!
Bei Staubentwicklung Atemschutz tragen!
Schutzhandschuhe tragen!
Achtung! Verletzungsgefahr! Nicht in das laufende Sägeblatt greifen!
Schutzklasse II - Doppelisolierung
8 | DE
Inhaltsverzeichnis: Seite:
1. Einleitung.............................................................................................. 9
2. Gerätebeschreibung ............................................................................ 9
3. Entpacken ............................................................................................ 9
4. Bestimmungsgemäße Verwendung.......................................................... 10
5. Sicherheitshinweise ............................................................................. 11
6. Technische Daten ................................................................................ 16
7. Vor Inbetriebnahme.............................................................................. 17
8. Aufbau und Bedienung......................................................................... 17
9. Bedienung ............................................................................................ 18
10. Betrieb .................................................................................................. 19
11. Transpor t .............................................................................................. 20
12. Wartung................................................................................................ 20
13. Lagerung .............................................................................................. 20
14. Elektrischer Anschluss......................................................................... 21
15. Entsorgung und Wiederverwertung..................................................... 21
16. Störungsabhilfe .................................................................................... 22
DE |9
Wir übernehmen keine Haftung für Unfälle oder
Schäden, die durch Nichtbeachten dieser Anleitung
und den Sicherheitshinweisen entstehen.
2. Gerätebeschreibung (Abb. 1 - 4, 8,
10, 11,1 2,1 5, 17, 18)
1. Sägetisch
2. Tischeinlage
3. Sägeblatt
4. Sägeblattschutz
5. Absaugschlauch
6. Spaltkeil
7. Queranschlag
8. Tischverbreiterung
9. Schiebestock
10. Untergestell
11. Ein-/ Ausschalter (grüner Taster „I“, roter Taster „O“)
11a. Überlastschalter
12. Handrad für Höhenverstellung
13.
14. Führungsschiene für Parallelanschlag
15. Parallelanschlag
16. Standbeine
16a. Gummifüße
16b. Standbügel
17. Mittelstrebe, lang
18. Mittelstreben, kurz
19. Sechskantschraube
20. Sechskantmutter
21a. Stützstrebe lang
21b. Stützstrebe kurz
21c. Querstrebe
22a. Sägeblattschlüssel 10/21 mm
22b. Sägeblattschlüssel 10/13 mm
23. Schraube
24. Befestigungsschraube
25. Schraube
26. Absaugadapter
27. Anschlagschiene
28. Flügelmuttern
29. Führungsschiene
30. Exzenterhebel für Parallelanschlag
31a. Nut
31b. Nut
32.
33. Muttern
34. Anschlagschiene
3. Entpacken
•
Gerät vorsichtig heraus.
• Entfernen Sie das Verpackungsmaterial sowie Ver-
packungs-/ und Transportsicherungen (falls vor-
handen).
• Überprüfen Sie, ob der Lieferumfang vollständig
ist.
1. Einleitung
Hersteller:
Woodster GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Verehrter Kunde
Wir wünschen Ihnen viel Freude und Erfolg beim Ar-
beiten mit Ihrem neuen Gerät.
Hinweis:
Der Hersteller dieses Gerätes haftet nach dem gel-
tenden Produkthaftungsgesetz nicht für Schäden, die
an diesem Gerät oder durch dieses Gerät entstehen
bei:
• unsachgemäßer Behandlung
• Nichtbeachtung der Bedienungsanweisung
• Reparaturen durch Dritte, nicht autorisierte Fach-
kräfte
• Einbau und Austausch von nicht originalen Ersatz-
teilen
• nicht bestimmungsgemäßer Verwendung
• Ausfällen der elektrischen Anlage bei Nichtbeach-
tung der elektrischen Vorschriften und VDE-Be-
stimmungen 0100, DIN 57113 / VDE 0113
Beachten Sie:
Lesen Sie vor der Montage und vor Inbetriebnahme
den gesamten Text der Bedienungsanleitung durch.
Diese Bedienungsanleitung soll es Ihnen erleichtern,
Ihr Gerät kennenzulernen und dessen bestimmungs-
gemäßen Einsatzmöglichkeiten zu nutzen.
Die Bedienungsanleitung enthält wichtige Hinweise,
wie Sie mit dem Gerät sicher, fachgerecht und wirt-
schaftlich arbeiten, und wie Sie Gefahren vermeiden,
Reparaturkosten sparen, Ausfallzeiten verringern
und die Zuverlässigkeit und Lebensdauer des Gerä-
tes erhöhen.
Zusätzlich zu den Sicherheitsbestimmungen dieser
Bedienungsanleitung müssen Sie unbedingt die für
den Betrieb des Gerätes geltenden Vorschriften Ihres
Landes beachten.
Bewahren Sie die Bedienungsanleitung, in einer
Plastikhülle geschützt vor Schmutz und Feuchtigkeit,
bei dem Gerät auf. Sie muss von jeder Bedienungs-
person vor Aufnahme der Arbeit gelesen und sorgfäl-
tig beachtet werden.
An dem Gerät dürfen nur Personen arbeiten, die im
Gebrauch des Gerätes unterwiesen und über die da-
mit verbundenen Gefahren unterrichtet sind. Das ge-
forderte Mindestalter ist einzuhalten.
Neben den in dieser Bedienungsanleitung enthalte-
nen Sicherheitshinweisen und den besonderen Vor-
schriften Ihres Landes sind die für den Betrieb von
baugleichen Maschinen allgemein anerkannten tech-
nischen Regeln zu beachten.
10 | DE
Personen, die die Maschine bedienen und warten,
müssen mit dieser vertraut und über mögliche Ge-
fahren unterrichtet sein. Darüber hinaus sind die gel-
tenden Unfallverhütungsvorschriften genauestens
einzuhalten.
Sonstige allgemeine Regeln in arbeitsmedizinischen
und sicherheitstechnischen Bereichen sind zu be-
achten.
mAchtung!
Beim Benutzen von Geräten müssen einige Sicher-
heitsvorkehrungen eingehalten werden, um Verlet-
zungen und Schäden zu verhindern. Lesen Sie diese
Bedienungsanleitung / Sicherheitshinweise deshalb
sorgfältig durch. Bewahren Sie diese gut auf, da-
mit Ihnen die Informationen jederzeit zur Verfügung
stehen.
Falls Sie das Gerät an andere Personen übergeben
sollten, händigen Sie diese Bedienungsanleitung /
Sicherheitshinweise bitte mit aus.
Wir übernehmen keine Haftung für Unfälle oder
Schäden, die durch Nichtbeachten dieser Anleitung
und den Sicherheitshinweisen entstehen.
Veränderungen an der Maschine schließen eine Haf-
tung des Herstellers und daraus entstehende Schä-
den gänzlich aus.
Trotz bestimmungsmäßiger Verwendung können
bestimmte Restrisikofaktoren nicht vollständig aus-
geräumt werden. Bedingt durch Konstruktion und
Aufbau der Maschine können folgende Risiken auf-
treten:
• Berührung des Sägeblattes im nicht abgedeckten
Sägebereich.
• Eingreifen in das laufende Sägeblatt (Schnittverlet-
zung)
• Rückschlag von Werkstücken und Werkstückteilen.
• Sägeblattbrüche.
• Herausschleudern von fehlerhaften Hartmetalltei-
len des Sägeblattes.
• Gehörschäden bei Nichtverwendung des nötigen
Gehörschutzes.
• Gesundheitsschädliche Emissionen von Holzstäu-
ben bei Verwendung in geschlossenen Räumen.
mBitte beachten Sie, dass unsere Geräte bestim-
mungsgemäß nicht für den gewerblichen, handwerk-
lichen oder industriellen Einsatz konstruiert wurden.
Wir übernehmen keine Gewährleistung, wenn das
Gerät in Gewerbe-, Handwerks- oder Industriebe-
trieben sowie bei gleichzusetzenden Tätigkeiten ein-
gesetzt wird.
• Kontrollieren Sie das Gerät und die Zubehörteile
auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglichkeit
bis zum Ablauf der Garantiezeit auf.
mACHTUNG!
Gerät und Verpackungsmaterialien sind kein Kin-
derspielzeug! Kinder dürfen nicht mit Kunststo-
beuteln, Folien und Kleinteilen spielen! Es be-
steht Verschluckungs- und Erstickungsgefahr!
• Standbeine 4x (16)
• Mittelstrebe, lang 2x (17)
• Mittelstrebe kurz 2x (18)
• Stützstrebe, lang 2x (21a)
• Stützstrebe, kurz 2x (21b)
• Querstrebe 4x (21c)
• Standbügel 2x (16b)
• Tischverbreiterung 2x (8)
• Gummifüße 4x (16a)
• Parallelanschlag (15)
• Sägeblattschutz (4)
• Queranschlag (7)
• Absaugschlauch (5)
• Schiebestock (9)
• Sägeblattschlüssel, 10/21 mm (22a)
• Sägeblattschlüssel, 10/13 mm (22b)
• Sechskantschraube 32x (19)
• Sechskantmutter 24x (20)
• Spaltkeil (6)
4. Bestimmungsgemäße Verwendung
Die Tischkreissäge dient zum Längs- und Quer-
schneiden (nur mit Queranschlag) von Hölzern aller
Art, entsprechend der Maschinengröße.
Rundhölzer aller Art dürfen nicht geschnitten wer-
den.
Die Maschine darf nur nach ihrer Bestimmung ver-
wendet werden.
Jede weitere darüber hinausgehende Verwendung
ist nicht bestimmungsgemäß. Für daraus hervorge-
hende Schäden oder Verletzungen aller Art haftet
der Benutzer/Bediener und nicht der Hersteller.
Es dürfen nur für die Maschine geeignete Sägeblätter
(HM- oder CV-Sägeblätter) verwendet werden.
Die Verwendung von HSS-Sägeblättern und Trenn-
scheiben aller Art ist untersagt. Bestandteil der
bestimmungsgemäßen Verwendung ist auch die
Beachtung der Sicherheitshinweise, sowie der Mon-
tageanleitung und Betriebshinweise in der Bedie-
nungsanleitung.
