Page 1

EH0127

36" Drum Fan

Ventilateur Professionnel 90 cm

Portable

Page 2

IMPORTANT

Installer and Users please note:

These instructions should be read carefully and left with the user of the product for

future reference.

OPERATION

Plug the mains lead into a 13 Amp mains socket.

If connecting via an extension lead, make sure that the lead is rated at 6 Amps

or more, and that it is fully unwound

Tilt the fan to the required angle

Switch the appliance on at the mains socket.

Turn the rotary switch to the speed required:

Low Speed = 16200 m3/h airflow

High Speed = 18000 m3/h airflow

It is normal for the motor to become warm in normal use.

Unplug the appliance from the mains when not in use.

PRODUCT SAFETY

This appliance can be used by children aged from 8 years and above

and persons with reduced physical, sensory or mental capabilities or lack of

experience and knowledge if they have been given supervision or instruction

concerning use of the appliance in a safe way and understand the hazards

involved.

Children shall not play with the appliance.

Cleaning and user maintenance shall not be made by children without

supervision.

Do not use in close proximity to gas appliances

Do not use unless correctly installed.

Do not cover when in use.

Do not place the mains lead beneath a carpet or rug.

Do not use the appliance in locations where paint, petrol or other flammable

liquids are used or stored.

Do no insert any object into the appliance through the grilles. This may damage

the appliance or result in overheating or electric shock.

Do not use this appliance in the immediate surroundings of a bath, a shower

or a swimming pool.

The appliance is fitted with an overload cut-out which will operate if the motor

overheats or is stalled. If this happens, disconnect from the mains supply

immediately, and allow the motor to cool down.

Page 3

PAT TESTING

When used in an office environment, this product must be safety-tested yearly by

a qualified electrician (PAT Tested) in order to comply with the Electricity at Work

Regulations.

We recommend that it is PAT tested regularly when used in a domestic

environment.

GENERAL SAFETY REQUIREMENTS

Domestic wiring must be tested periodically by a qualified electrician at least once

every 10 years or at every change of occupancy.

For office and retail premises, and buildings such as village halls, the wiring must

be inspected at least once every 5 years.

It is recommended that all building be fitted with smoke alarms (it is mandatory for

new buildings).

OPERATING COSTS

At time of going to press, the average cost of electricity is 12p per unit (kilowatt-

hour). The amount you are being charged will be shown on your electricity bill. At

this cost, the fan will cost 5p per hour to run on the "low speed" setting, or 5½p per

hour to run on the "high speed" setting.

MAINTENANCE

Before cleaning, turn the appliance off, and disconnect from the mains

supply. The appliance may then be cleaned using a damp cloth with a drop

of washing-up liquid to remove any dust or dirt from the case. Do no use

stronger detergents or solvents as these may damage the paint finish.

Using a dry 1" (25mm) paint-brush, remove any dust from the grilles.

If the mains lead is damaged, it must be replaced by the

manufacturer or an authorised service centre.

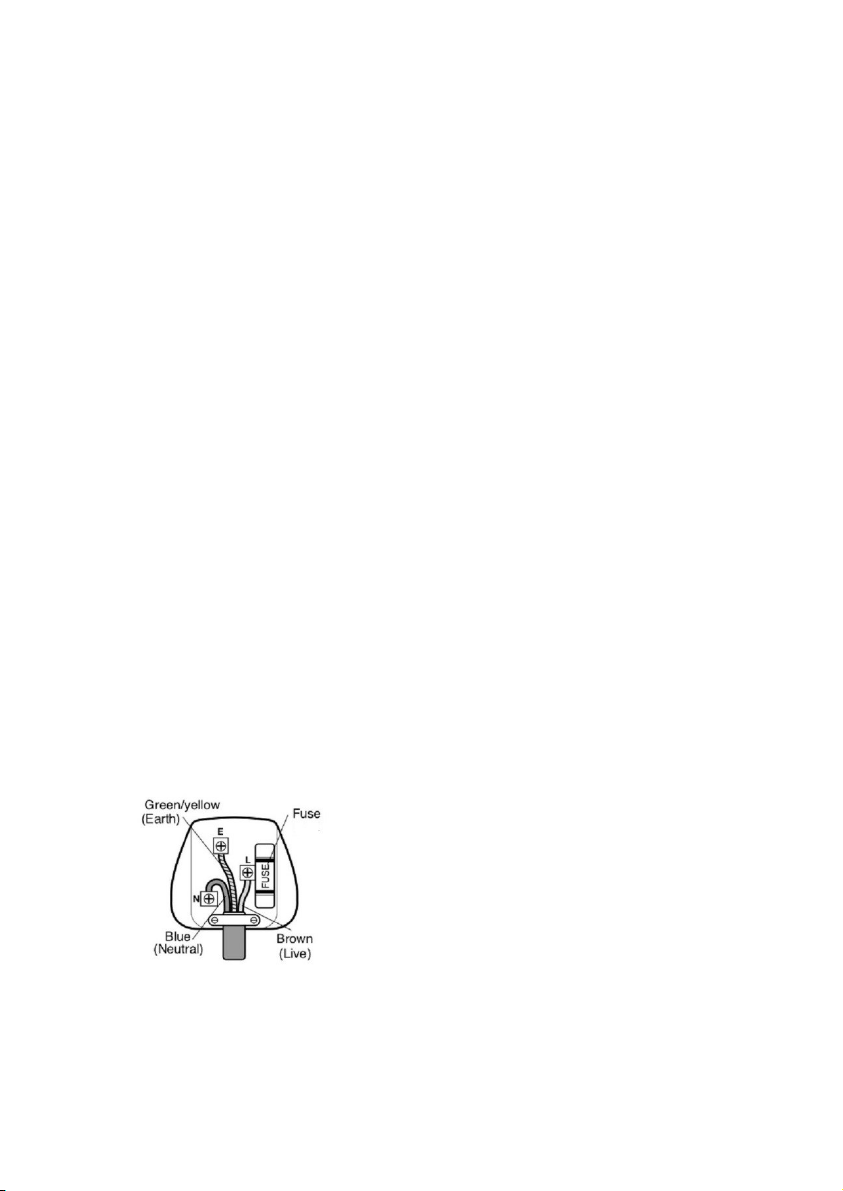

If the mains plug needs to be replaced,

proceed as follows:

Connect the brown wire to the

terminal labelled "L".

Connect the blue wire to the

terminal labelled "N".

Connect the green/yellow wire to

the terminal labelled with the earth symbol or

"E".

Make sure that the cord-grip is positioned correctly (over the outer

sheath of the cable) and it fully tightened.

Page 4

DISPOSAL AND RECYCLING

You must not dispose of this appliance with domestic household waste.

Most local authorities have specific collection system for appliances and disposal

is free of charge to the end-user.

When replacing an existing appliance with a similar new appliance your retailer may

take the old appliance for disposal.

TECHNICAL SPECIFICATION

Dimensions: 1030×370×1080 mm

Weight: 40.50 kg

Power supply: 230V ~

Mains plug fuse: 5 A to BS1362

Power consumption: low speed: 390 W

high speed: 410 W

Air flow low speed: 9905 m3/h

high speed: 13205 m3/h

Operating current: low speed: 1.77 A

high speed: 1.86 A

Noise: 84 dBA

Service Value : 0.54 m3/m/W

Page 5

IMPORTANT

Installateurs et Utilisateurs, veuillez noter :

Vous devez lire et conserver précieusement cette notice d'utilisation pour

une éventuelle future consultation.

FONCTIONNEMENT

Branchez le cordon d'alimentation dans une prise murale.

Si vous utilisez une rallonge, vérifiez que le câble est calibré à 6 Ampères ou plus

et que la rallonge est complètement déroulée.

Inclinez le ventilateur selon l'angle désiré.

Allumez le ventilateur.

Utilisez le bouton rotatif pour sélectionner la vitesse désirée :

Vitesse Faible = Débit d'air 16200 m3/h

Vitesse Elevée = Débit d'air 18000 m3/h

Il est normal que le moteur devienne chaud en utilisation normale.

Débranchez le ventilateur quand vous ne l'utilisez pas.

COUT DE FONCTIONNEMENT

Au moment où nous imprimons cette notice, le coût moyen de l'électricité est de

0,13€ par unité (kilowatt-heure). A ce tarif, le EH0126 consommera 0,05€ par

heure en vitesse faible, et 0,06€ par heure en vitesse élevée.

CONSIGNES DE SECURITE

Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et par des

personnes dont les capacités physiques, sensorielles ou mentales sont

diminuées ou manquant d'expérience ou de connaissances uniquement sous

la surveillance d'un adulte qui leur aura appris à utiliser l'appareil et leur aura

expliqué les risques encourus.

Les enfants ne doivent pas jouer avec l'appareil.

Ne pas utiliser à proximité d'appareils à gaz.

Ne pas utiliser le ventilateur s'il n'est pas installé correctement.

Ne pas couvrir pendant l'utilisation.

Ne placez pas le cordon d'alimentation sous un tapis ou une carpette.

N'utilisez pas le ventilateur dans des endroits où sont stockés ou utilisés de la

peinture, de l'essence ou d'autres liquides inflammables.

N'insérez pas d'objets dans les grilles du ventilateur. Cela endommagerait

l'appareil et pourrait provoquer une surchauffe ou un choc électrique.

N'utilisez pas ce ventilateur dans les alentours immédiats d'une baignoire,

douche ou piscine.

Page 6

Ce ventilateur est équipé d'un système de coupure en cas de surchauffe qui

s'activera si le moteur surchauffe ou se bloque. Si cela se produit, débranchez

immédiatement l'appareil et laissez le moteur refroidir.

TEST DE CONFORMITE

Quand ce ventilateur est utilisé dans un milieu professionnel, il doit être contrôlé

tous les ans par un électricien qualifié afin de vérifier la conformité avec les normes

en vigueur sur un lieu de travail.

Quand il est utilisé en milieu domestique, il est également conseillé de la faire

contrôler régulièrement.

CONSIGNES GENERALES DE SECURITE

Le câblage domestique doit être vérifié régulièrement par un électricien qualifié au

moins une fois tous les 10 ans ou à chaque changement d'occupant.

En milieu professionnel et dans les locaux comme les salles des fêtes, le câblage

doit être vérifié tous les 5 ans.

Il est recommandé d'équiper les locaux avec un détecteur de fumée (ceci est

obligatoire pour les nouveaux bâtiments).

ENTRETIEN

Avant le nettoyage, éteignez l'appareil et débranchez-le. Vous pouvez nettoyer le

ventilateur avec un chiffon humide et une goutte de liquide vaisselle pour enlever

la poussière ou la saleté.

N'utilisez pas de détergents ni de solvants puissants car cela endommagerait la

peinture.

Si le cordon d'alimentation est endommagé, il doit être remplacé par un technicien

qualifié.

Si la prise doit être remplacée, procédez comme suit :

Connectez le câble marron sur la borne libellée ''L''.

Connectez le câble bleu sur la borne libellée ''N''.

Connectez le câble vert/jaune sur la borne libellée ''E'' ou portant le symbole

terre.

Vérifiez que le serre-câble est bien positionné (sur la gaine extérieure du câble)

et bien serré.

Page 7

RECYCLAGE

Vous ne devez pas jeter cet appareil avec les ordures ménagères.

La plupart des communes disposent d'un système de collecte spécifique et gratuit

pour ce type d'appareils. Si ce n'est pas le cas, veuillez vous renseigner auprès de

votre mairie.

Quand vous remplacez cet appareil par un nouveau modèle similaire, le revendeur

peut se charger du recyclage.

CARACTERISTIQUES TECHNIQUES

Dimensions : 1030×1080×370 mm

Poids : 40.5 kg

Alimentation : 230V

Consommation : Vitesse Elevée 410 W

Vitesse Faible 390 W

Débit d'air : Vitesse Elevée 13205 m3/h

Vitesse Faible 9905 m3/h

Courant de Fonctionnement : Vitesse Elevée 1.86 A

Vitesse Faible 1.77 A

Niveau de puissance acoustique : 84 dB(A)

Service Value : 0.54 m3/m/W

Page 8

SERVICE WARRANTY

Prem-i-Air guarantees the product free from defects in materials and

workmanship for a period of twelve months.

Should this appliance be operated under conditions other than those

recommended, at voltages other than the voltage indicated on the

appliance, or any attempts made to service or modify the appliance, then

the warranty will be rendered void.

The product you buy may sometimes differ slightly from illustrations. This

warranty is in addition to, and does not affect, your statutory rights.

If you have any problems with this product, please call our Help Desk on

(0845) 459 4816.

Prem-i-Air Appliances Ltd.,

Lancots Lane, Sutton,

St. Helens, Merseyside.

WA9 3EX

website: www.prem-i-air.com

GARANTIE

Prem-I-Air garantit le produit contre tout défaut de fabrication et de matériaux

pendant une période de douze mois.

Si cet appareil a été utilisé dans des conditions autres que celles recommandées,

à des tensions autres que celle indiquée sur l'appareil

ou si vous avez essayé de modifier ou réparer l'appareil, la garantie est annulée.

Le produit que vous achetez peut être légèrement différent de l'illustration.

Cette garantie est en sus, et n'affecte pas vos droits statutaires.

Pour davantage de renseignements, vous pouvez nous contacter au

01.30.34.48.60

ALTAI EUROPE Ltd

Z.A. Du Bel Air

17 D rue de Creil

95340 BERNES-SUR-OISE

website: www.prem-i-air.com
