Polytron HDM 1 multi Manual de usuario

HDMI Modulator DVB-T/-C \ DTMB \ ATSC-T/-C

HDM 1 multi

Bedienungsanleitung

Operating manual

0902120 V3

HINWEIS

Der Inhalt dieses Firmenhandbuches ist urhe-

berrechtlich geschützt und darf ohne Geneh-

migung des Erstellers weder ganz noch teil-

weise in irgendeiner Form vervielfältigt oder

kopiert werden. Änderungen in diesem Fir-

menhandbuch, die ohne Zustimmung des Er-

stellers erfolgen, können zum Verlust der Ge-

währleistung bzw. zur Ablehnung der Produkt-

haftung seitens des Herstellers führen. Für

Verbesserungsvorschläge ist der Ersteller

dankbar.

Die Bilder in dieser Anleitung dienen lediglich

als Illustrationen.

Ersteller:

Polytron-Vertrieb GmbH

Postfach 10 02 33

75313 Bad Wildbad

NOTE

The contents of this company manual are cop-

yrighted and must not be duplicated or copied

in any form, either partially or in full, without the

prior consent of the creator. Changes in this

company manual which are carried out without

consent of the creator can lead to the loss of

the guarantee or to the rejection of the product

liability on the part of the manufacturer. The

creator is grateful for suggestions for improve-

ment.

The images in this manual are for illustration

purposes only.

Creator:

Polytron-Vertrieb GmbH

PO box 10 02 33

75313 Bad Wildbad

Germany

1 Beschreibung

Modulator zur Umsetzung von einem

HDMI-Signal in einen DVB-T/-C /

DTMB oder ATSC-T/-C Kanal. Der

HDMI-Eingang unterstützt alle Video-

Auflösungen bis 1080/60p. Zum Zu-

sammenschalten mit externen Si-

gnalquellen steht ein Durchschlei-

feingang zur Verfügung. Das Gerät

ist flexibel einsetzbar und kann

HDMI-Signale von Receivern, Com-

putern, Kameras, DVD-Playern und

vielen anderen Geräten verarbeiten.

Der Modulator wird über ein geeigne-

tes Steckernetzteil betrieben.

Hauptmerkmale

1x HDMI-Eingang

1x HF-Durchschleifeingang

1x HF-Ausgang:

DVB-T/-C, DTMB, ATSC-T/-C

MER ≥ 38

Stabiles Ausgangssignal

Optimiert für die Kaskadierung

mehrerer Modulatoren im Koaxial-

netz

Übersichtliche Menüstruktur

Einfache Bedienung

Kleiner Formfaktor

Lieferumfang

1 x HDM 1 multi

1 x Bedienungsanleitung

1 x Steckernetzteil

(nicht bei HDM 1 multi ONT)

1 Description

Modulator for converting a HDMI sig-

nal into a DVB-T/-C / DTMB or

ATSC-T/-C channel. The HDMI input

supports all video resolutions up to

1080/60p. A loop-through input is

available for connection with external

signal sources. The device is flexible

and can process HDMI signals from

receivers, computers, cameras, DVD

players and many other devices. The

modulator is operated by a suitable

plug-in power supply unit.

Key features

1x HDMI input

1x RF loop-through input

1x RF output:

DVB-T/-C, DTMB, ATSC-T/-C

MER ≥ 38

Stable output signal

Optimized for cascading multiple

modulators in the coaxial network

Clear menu structure

Easy operation

Small form factor

Scope of delivery

1 x HDM 1 multi

1 x User manual

1 x Plug-in power supply

(not with HDM 1 multi ONT)

2Gehäuse und Anschlüsse 2 Housing and connections

1Anzeige / Display

2Erdungsanschluss / Grounding connection

3Stromversorgungsanschluss + Netzkontroll-LED

Power supply connection + Power control LED

4HDMI-Anschluss / HDMI connector

5Drück- und Dreh-Schalter / Pushbutton and rotary switch

6Durchschleif-Eingang / Loop-through input

7HF-Ausgang / RF output

3 Programmierung am Gerät / Programming on the device

Drück- und Dreh-Schalter / Pushbutton and rotary switch

Schalter drücken, um Einstellungen zu bestätigen

Press switch to confirm settings

Schalter 2 Sekunden lang drücken

-> Zugriff auf die Basis-Konfiguration

Press the switch for 2 seconds

-> Access to the basic configuration

Schalter drehen, um die Menüs aufzurufen

Turn the switch to call up the menus

Wichtige Bemerkung / Important remark:

Zugunsten der schnellstmöglichen Einstellung des Modulators werden

alle Einstellungen erst am Menüende über “Save & Exit” gespeichert.

For the fastest possible setting of the modulator, all settings are only saved

at the end of the menu via "Save & Exit".

LCD-Anzeige nach dem Einschalten / LCD display after power on

- Erste Zeile / First line

Anzeige, ob ein HDMI-Signal und dessen Auflösung erkannt wurde

Indicates whether an HDMI signal and its resolution has been detected

- Zweite Zeile / Second line

Modulation des Ausgangssignals / Ausgangsfrequenz

Modulation of the output signal / Output frequency

3.1 Basiskonfiguration / Basic configuration

Mithilfe der nachfolgenden Basiskonfiguration wird der Modulator in Betrieb ge-

nommen. Nur in speziellen Fällen, bei denen detaillierte Einstellungen vorge-

nommen werden müssen, sollte die erweiterte Konfiguration verwendet werden

(siehe Punkt 3.2).

The following basic configuration is used to start up the modulator. The advanced

configuration should only be used in special cases where detailed settings have

to be made (see item 3.2).

Bitte dem Menü Schritt für Schritt folgen. Manche Einstellung beeinflusst eine

oder mehrere der nachfolgenden Einstellungen. Dies bedeutet z.B., dass Schritt 1

(Country) ggf. Schritt 2 (Output Type) aufhebt. Wenn z.B. als Ausgangsmodula-

tion „ATSC-T“gewählt wurde und nachfolgend dann beim Schritt 1 (Country)

„Frankreich“ausgewählt wird, so verändert sich die Ausgangsmodulation automa-

tisch in „DVB-T“ (weil ATSC in Frankreich nicht unterstützt wird).

Please follow the menu step by step. Some settings affect one or more of the fol-

lowing settings. This means, for example, that step 1 (Country) cancels step 2

(Output Type) if necessary. If, for example, "ATSC-T" is selected as the output

modulation and then "France" is selected in step 1 (Country), the output modula-

tion automatically changes to "DVB-T" (because ATSC is not supported in

France).

Wichtige Bemerkung / Important remark:

Beim Zusammenschalten mehrerer dieser Modulatoren muss mithilfe der erwei-

terten Konfiguration zumindest die TSID angepasst werden, um Kollisionen zu

vermeiden. Die Paarung von ONID und TSID identifiziert den Transponder und

darf deshalb innerhalb eines Netzwerks nur einmal vergeben werden.

When connecting several of these modulators together, at least the TSID must be

adjusted using the advanced configuration in order to avoid collisions. The pairing

of ONID and TSID identifies the transponder and may therefore only be assigned

once within a network.

Wenn die Landesauswahl des Modulators nicht

mit der des Fernsehers übereinstimmt, funktio-

niert LCN nicht richtig. Die Auswahl des Landes

wird auch andere Einstellungen des Modula-

tors vereinfachen, denn darüber werden die

notwendigen erweiterten Einstellungen wie

Kanal-/Frequenzplan, LCN, ONID, SID und

TSID vorkonfiguriert.

Wird „Andere" anzeigt, so bedeutet dies,

dass einige erweiterte Einstellungen vor-

genommen wurden.

If the country selection of the modulator does

not match that of the TV, LCN does not work

correctly. Selecting the country will also simpli-

fy other modulator settings by preconfiguring

the necessary advanced settings such as

channel/frequency plan, LCN, ONID, SID and

TSID.

If "Other" is displayed, this means that some

advanced settings have been made.

Auswahl der Ausgangsmodulation ->

DVB-T/-C, DTMB oder ATSC-T/-C

Selection of the output modulation ->

DVB-T/-C, DTMB or ATSC-T/-C

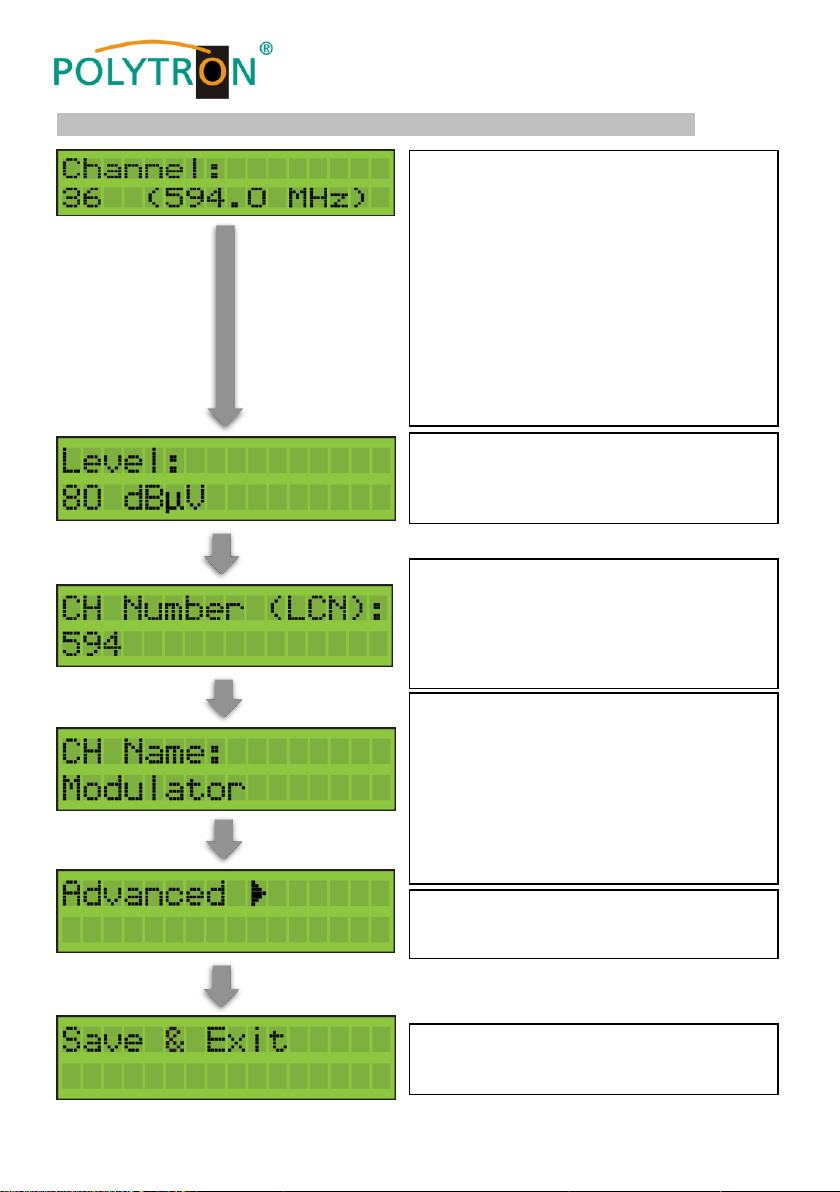

Menüpunkt / Menu item Erklärung / Explanation

Schalter 2 Sekunden lang drücken

Press the switch for 2 seconds

Einstellung der Ausgangsfrequenz des modulier-

ten Signals. Wenn ein Kanalplan für das gewähl-

te Land und den Ausgangstyp existiert, kann hier

der Kanal ausgewählt werden. Falls nicht, kann

die Frequenz eingestellt werden.

Bemerkung: Wenn DVB-C gewählt wurde, wird

lediglich die Frequenz angezeigt.

Setting the output frequency of the modulated

signal. If a channel plan exists for the selected

country and output type, the channel can be se-

lected here. If not, the frequency can be set.

Remark: If DVB-C is selected, only the frequency

is displayed.

Einstellung des Ausgangspegels ->

Pegelbereich: 59…99 dBµV

Setting the output level ->

Level range: 59...99 dBµV

Mittels LCN kann festgelegt werden, wo der mo-

dulierte Kanal nach dem automatischen Scannen

des Fernsehers platziert wird.

LCN can be used to determine where the modu-

lated channel is placed after automatic scanning of

the TV.

Unter diesem Namen wird der Ausgangskanal

des Modulators auf dem Fernseher angezeigt.

Max. 15 Zeichen: Klein- und Großbuchstaben,

Ziffern, "-", "_", "Leerfeld". Danach zum unterstri-

chenen Pfeil scrollen und bestätigen.

The output channel of the modulator is displayed

on the TV under this name. Max. 15 characters:

small and capital letters, digits, "-", "_", "space".

Then scroll to the underlined arrow and confirm.

Siehe Erläuterung unter "3.2 Erweiterte Konfigu-

ration".

See explanation in "3.2 Advanced configuration".

Dadurch werden die geänderten Einstellungen

aktiviert und gespeichert.

This activates and saves the changed settings.

Menüpunkt / Menu item Erklärung / Explanation

3.2Erweiterte Konfiguration / Advanced configuration

Menüpunkt / Menu item Parameter Einstellbereich / Range *

* Einstellbereich / Range:

Kann je nach Vorauswahl (z.B. Land und Ausgangsmodulation) differieren.

May vary depending on preselection (e.g. country and output modulation).

Bemerkung / Remark 1:

Wenn man z.B. die Datenübertragungsrate 18.000 kbps nicht erreichen kann, so

muss die Bandbreite erhöht werden, indem man die Einstellungen unter "RF Out-

put" ändert -> „Constellation“auf 64QAM, „Guard Interval“auf 1/32 und/oder

„Code rate“auf 7/8 einstellen.

If, for example, the data transmission rate cannot reach 18,000 kbps, the band-

width must be increased by changing the settings under "RF Output" -> "Constel-

lation" to 64QAM, "Guard Interval" to 1/32 and/or "Code rate" to 7/8.

Bemerkung / Remark 2:

„Save & Exit” nach Beendigung der Einstellungen anwählen

-> Erst dadurch werden die geänderten Einstellungen aktiviert und gespeichert.

Select "Save & Exit" after finishing the settings.

-> Only then are the changed settings activated and saved.

Tabla de contenidos

Otros manuales de Modulador de Polytron

Polytron

Polytron HDM 1 ULS Manual de usuario

Polytron

Polytron HDI 8 T Manual de usuario

Polytron

Polytron HDM 1 ULS Manual de usuario

Polytron

Polytron HDM 1 T Manual de usuario

Polytron

Polytron HDS 2 C/IP Manual de usuario

Polytron

Polytron AVC 1 Q Manual de usuario

Polytron

Polytron HDM 4 C Manual de usuario

Polytron

Polytron HDI 2 multi Manual de usuario

Polytron

Polytron PCU 4111 Manual de usuario

Polytron

Polytron HDS 2 T/IP Manual de usuario

Polytron

Polytron PCU 4141 Manual de usuario

Polytron

Polytron HDM 1 T Manual de usuario

Polytron

Polytron HDM 2 T/IP Manual de usuario

Polytron

Polytron HDM 4 T Manual de usuario

Polytron

Polytron SPM-H4TCT Manual de usuario

Polytron

Polytron HDM 1 SL Manual de usuario

Polytron

Polytron AVM 2049 F Manual de usuario

Manuales populares de Modulador de otras marcas

axing

axing AVM 5-00 Manual de usuario

IKUSI

IKUSI MAC-HOME HD Manual de usuario

Wisi

Wisi MINI OM 10 Manual de usuario

RCA

RCA CRF910 Manual de usuario

Pico Macom

Pico Macom PM45 Manual de usuario

FTE Maximal

FTE Maximal MODIG AIR Manual de usuario

Thor Broadcast

Thor Broadcast H-IP-32RF Manual de usuario

Delphi

Delphi SA10003 Manual de usuario

Elan

Elan MOD3000 Manual de usuario

ClearView

ClearView SD4260 Manual de usuario

Televes

Televes T.0X COFDM-QAM CI Manual de usuario

Crucial Audio

Crucial Audio Die Gotterdämmerung Manual de usuario

Pioneer

Pioneer CD-V61FM Manual de usuario

Televes

Televes 554912 Manual de usuario

Newtec

Newtec M6100 Manual de usuario

ProTelevision

ProTelevision PT 5780 Manual de usuario

Argent Cables

Argent Cables HD DVB-T MODULATOR Manual de usuario

SSS Siedle

SSS Siedle BVM 650-0 Manual de usuario
