SIP Analog Telephone Adapter

ATA-150 Series

Quick Installation Guide

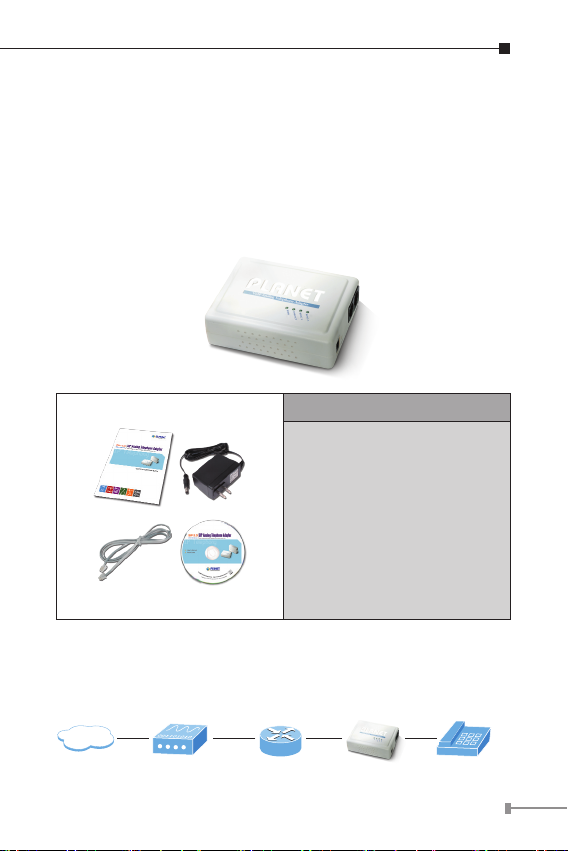

1-1

Document Objectives

This guide provides physical installation, network congurations,

and Internet access establishment information for the PLANET

Phone Adapter.

Equipment Packaging & Overview

Package Contents

Power adapter

Quick Installation Guide

User’s Manual CD

RJ-11 cable

Installation Connect the Phone Adapter

Cable/DSL

Modem

Switch/Router ATA-150S TelephoneInternet

Internet

1-2

STEP 1: Connecting Telephone

Using a telephone cable, connect

your telephone to the Phone port of

the Phone Adapter.

Step 2: Connecting Network and

Power AC Power

Connect the included Ethernet

network cable to the LAN port of the

Phone Adapter.

Connect the included power adapter

to the POWER port of the Phone

Adapter.

The PWR, LNK/ACT, and RING LEDs

will be solidly lit when the Phone

Adapter is ready for use.

Step 3: Basic Conguration & Administration Interface

Using for soft utility to search SIP ATA from current network.

The utility not only easy-to-use and provides user more

convenience for conguration access, at the some time if you

forget this IP address can also found that via the utility.

1-3

To press the button to show out the SIP ATA, then

click IP Address item and press the button.

You will connect to SIP

ATA via your web browser

automatically. ATA will

prompt for logon username/

password, please enter:

admin / 123 to continue

machine administration.

The default IP address

of ATA is 192.168.0.1.

You also could open your

web browser, and insert

http://192.168.0.1 in the address bar on your web browser

to logon ATA web conguration page.

Note

1. In order to connect machine for administration,

please locate your PC in the same network

segment (192.168.0.x) of ATA. If you’re not

familiar with TCP/IP, please refer to related

chapter on user’s manual CD or consult your

network administrator for proper network

configura-tions.

2. Using the power supply that is not the one

included in package will cause damage and

void the warranty for this product.

3. Be noted to use the switching type power

supply for regular operating.

Adapteur Analogue De Téléphone de SIP

ATA-150 série

Guide de Démarrage Rapide

2-1

Objet du Document

Ce guide fournit des informations relatives à l’installation

physique, la conguration réseau et la connexion à Internet de

l’Adaptateur Téléphonique PLANET.

Emballage de l’équipement et aperçu

Contenu de la boîte

Adaptateur secteur

Guide d’Installation Rapide

CD-ROM contenant le

manuel d’utilisateur

Câble RJ-11

Connexion et installation de l’adaptateur

téléphonique

Cable/DSL

Modem

Switch/Router ATA-150S TelephoneInternet

Internet

2-2

Etape 1: Connecter le téléphone

Utiliser un câble téléphonique pour

connecter votre téléphone à la

prise «Phone port» de l’adaptateur

téléphonique.

Etape 2: Connecter le réseau et

l’adaptateur secteur

Connecter le câble Ethernet fourni

sur le port «LAN» de l’adaptateur

téléphonique.

Connecter l’adaptateur secteur fourni

au port «POWER» de l’adaptateur

téléphonique.

Les diodes PWR, LNK/ACT et RING

seront allumées en continu lorsque

l’adaptateur téléphonique sera prêt à l’emploi.

Etape 3: Conguration basique et interface d’administration

Lancez le logiciel utilitaire pour rechercher l’adaptateur SIP

depuis le réseau local. L’utilitaire est non seulement facile

à utiliser mais aussi permet à l’utilisateur d’accéder plus

facilement à la conguration. Si à un moment donné vous

oubliez l’adresse IP de l’adaptateur vous pouvez la retrouver

via l’utilitaire.
