Philips US2-MNT310F Manual de usuario

MANT310

MNT310F

EN Instructions for use 2

Instrucciones de manejo 6

Mode d’emploi 10

Specifications are subject to change without notice.

Trademarks are property of Koninklijke Philips Electronics N.V. or their respective owners.

www.philips.com

FR Contents

What’s in the box

Instructions

for use

MANT310

MNT310F

EN Instructions for use 2

Instrucciones de manejo 6

Mode d’emploi 10

What’s in the box

Connect

Connect coaxial cable to antenna

Connect coaxial cable to TV

Connect power

Install

Locating the signal

VHF reception

FM reception

UHF reception

Fine-tune the picture

Limited lifetime warranty

Power

transformer

Matching

transformer

RG59 Coaxial cable

Antenna

13 2

Installez

Garantie à vie limitée

Pour la réception UHF, positionnez

l’anneau comme illustré.**

Pour les canaux 14 à 69, tournez et/ou penchez

l'anneau central vers le transmetteur.

Réglage de l’image

Augmentez le gain lentement jusqu’à ce que

vous obteniez l’image la plus nette possible.

Parfois mais rarement, il peut s’avérer

nécessaire d'utiliser le gain maximum. Un niveau

de gain trop élevé peut engendrer une image

de piètre qualité.

Le fabricant garantit que ce produit ne présentera aucun défaut de matériel, de fabri-

cation ou d’assemblage dans des conditions d’utilisation normale conformes aux spéci-

fications et mises en garde afférentes, et ce aussi longtemps que ce produit demeure

en votre possession. Cette garantie s’applique seulement à l’acheteur initial du produit

et elle n’est pas transférable. Les produits défectueux doivent être retournés au point

de vente avec une preuve d’achat datée en vue d’une réparation ou d’un remplace-

ment.AUCUNE AUTRE GARANTIE EXPRESSE NE S’APPLIQUE. Dans la mesure où

la loi l’autorise, les dommages accessoires ou indirects ne sont pas couverts. Cette

garantie vous confèredes droits juridiques spécifiques et vous pouvez aussi avoir

d’autres droits qui varient d’un pays à l’autre.

EN Installez

312

Connect

Point de départ suggéré

Repérez la source du signal

Orientez l’antenne vers la source du signal

(transmetteur). De l’aide pour localiser la

source du signal est disponible sur le site

www.antennaweb.org

Pour la réception VHF, positionnez

l'antenne dipôle comme illustré.**

Dans le cas des canaux 2 à 6, déployez à

l’horizontale l’antenne dipôle sur toute sa

longueur.** Pour les canaux 7 à 13, ra

ccourcissez l’antenne dipôle d’environ 1/3 et

donnez-lui la forme d’un « V».

Pour la réception FM, positionnez

l'antenne dipôle comme illustré.**

Para la recepción FM, extienda los dipolos

hasta 30" y colóquelos en forma vertical u

horizontal**.

**Pour de meilleurs résultats, des réglages supplémentaires peuvent s’avérer nécessaires.

Connect coaxial cable to antenna

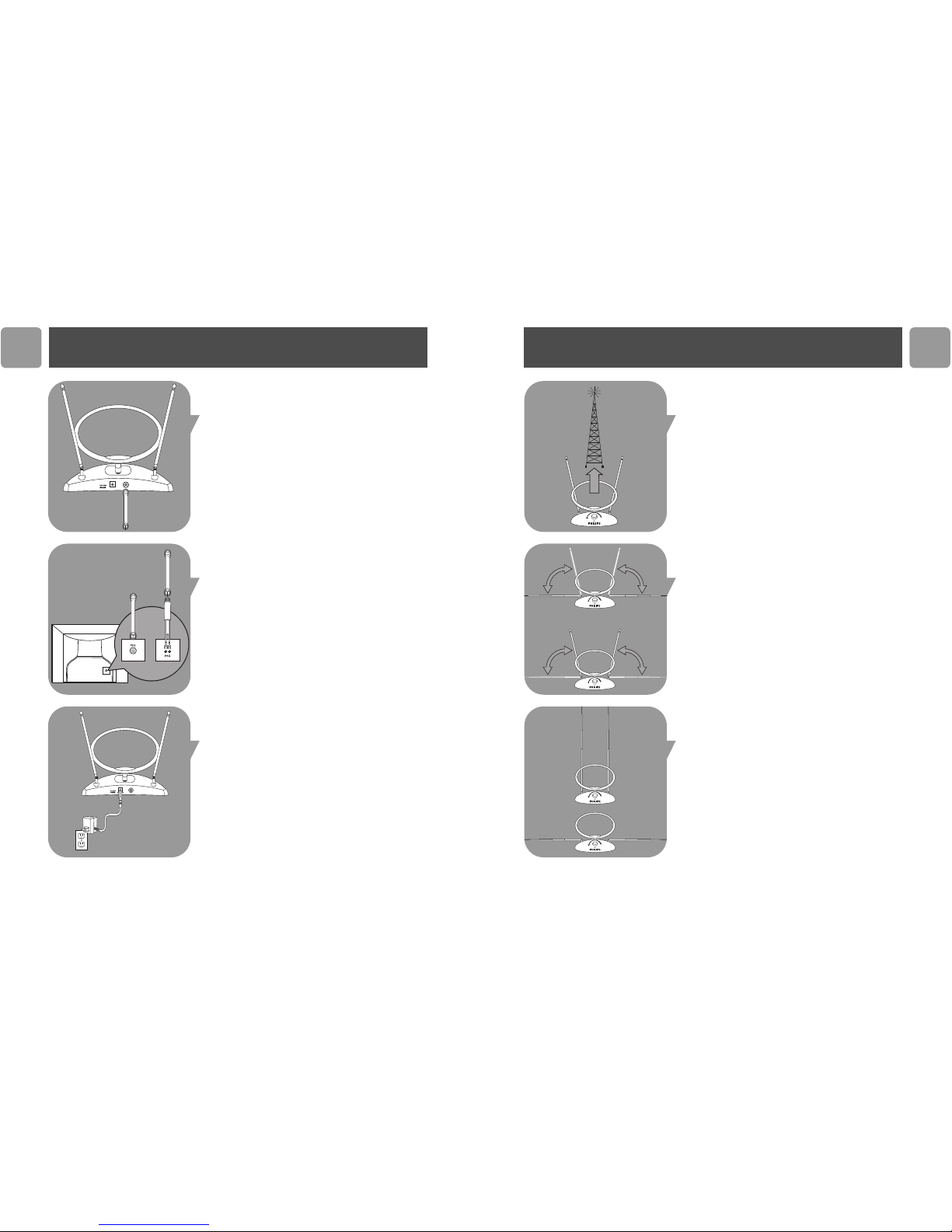

Connect supplied coaxial cable to the back

of the antenna.

Connect coaxial cable to TV

Connect the supplied coaxial cable from the

antenna to the back of your TV using one of

the two methods illustrated*.

Connect power

Connect the power transformer from the

antenna an ACpower outlet.

*If you have screw connections on your TV, attach the cable to the matching transformer and then to

your TV.You will need a band separator (not included) to access UHF reception. If you have a 75 ohm

jack and a set of UHF screw connectors on your TV, attach a coax cable to the 75 ohm jack.You will

need a band separator (not included) to access UHF reception.

FR Install

11 4

Branchez

Suggested starting point

Locate signal source

Face the antenna towards the source

of the signal (transmitter). For help locating the

signal source go to www.antennaweb.org

For VHF reception, position the dipoles

as shown**

For channels 2 through 6, extend the dipoles

fully and adjust to a horizontal position**. For

channels 7 through 13, shorten the dipoles by

1/3 length and position them in a “V”**.

For FM reception, position the dipoles

as shown**

For FM reception, extend the dipoles to 30”

and position them either straight up or

horizontally**.

**For best results, some additional adjustments may be necessary.

Connectez le câble coaxial à l’antenne

Connectez le câble coaxial (inclus) à l’arrière

de votre antenne.

Connectez le câble coaxial à votre TV

Connectez le câble coaxial (inclus) depuis

l’antenne jusqu’à l’arrièrede votreTV en

suivant l’une des deux méthodes illustrées*.

Branchez l’alimentation

Raccordez le transformateur de puissance depuis

l’antenne jusqu’à la prise d’alimentation c.a.

*Si votre TV est dotée de connexions à vis, connectez le câble au transformateur correspondant puis à

votre TV. Un séparateur de bande (vendu séparément) sera nécessaire pour accéder à la réception

UHF. Si la TV est dotée d’une prise 75 ohms et d’un jeu de connexions à vis UHF, connectez un câble

coaxial à la prise 75 ohms. Un séparateur de bande (vendu séparément) sera nécessaire pour accéder

àla réception UHF.

510

Install

Limited lifetime warranty

For UHF reception, position the dipoles

as shown**

For channels 14 through 69, rotate and/or tilt

the center loop towards the transmitter.

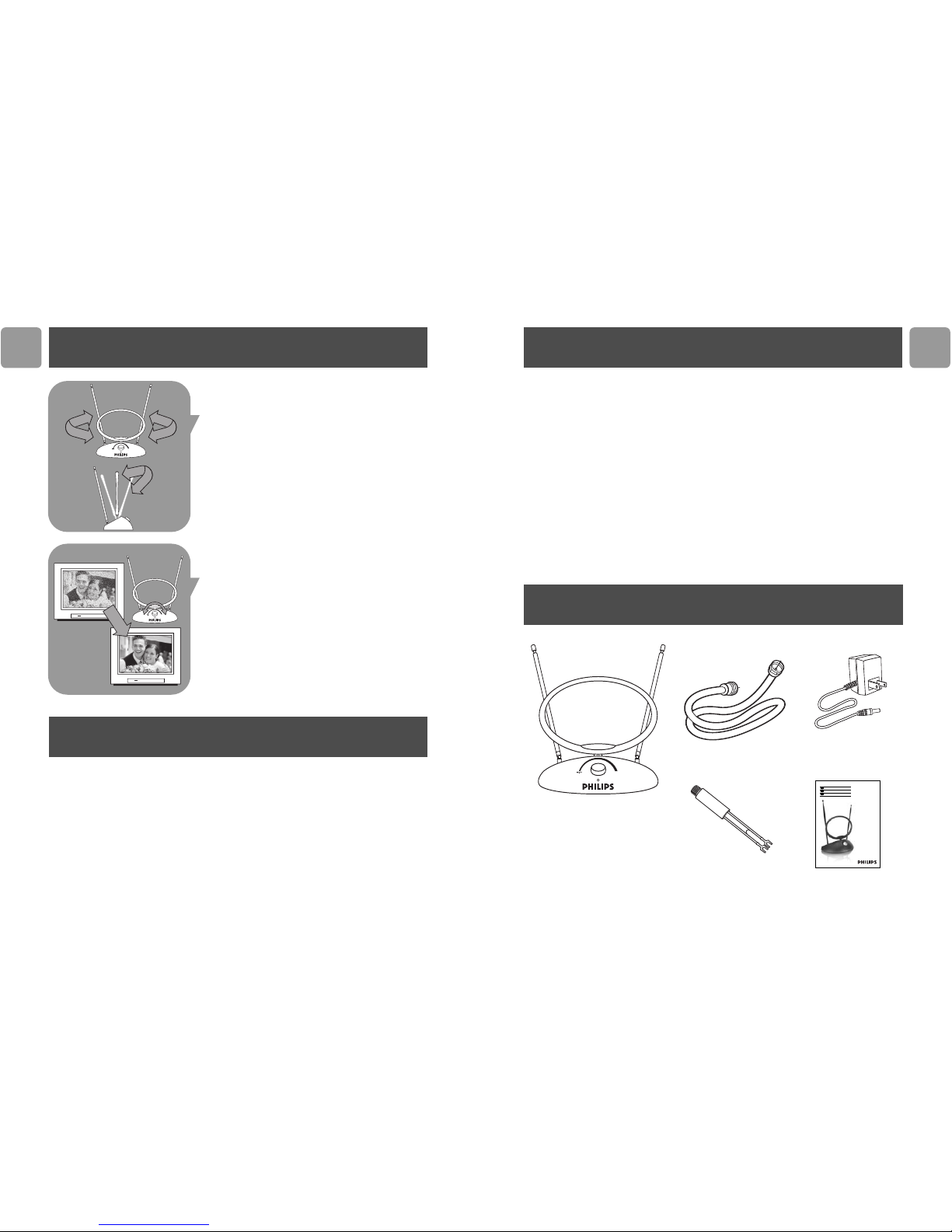

Fine-tune the picture

Slowly increase the gain until you achieve the

clearest picturepossible. Rarely, it is necessary

to use the maximum gain.Too much gain may

result in poor picture quality.

The manufacturer warrants that this product shall be free from defects in material,

workmanship and assembly, under normal use, in accordance with the specifications

and warnings, for as long as you own this product.This warranty extends only to the

original purchaser of the product, and is not transferable. Defective products, together

with the dated proof of purchase, must be returned to the place of purchase for

repair or replacement.THERE ARE NO OTHER EXPRESS WARRANTIES. Incidental

and consequential damages are disclaimed where permitted by law. This warranty

gives you specific legal rights, and you may also have other rights which vary from

state to state.

Table des matières

Contenu de la boîte

Table des

matières

MANT310

MNT310F

EN Instructions for use 2

Instrucciones de manejo 6

Mode d’emploi 10

Contenu de la boîte

Branchez

Connectez le câble coaxial à l’antenne

Connectez le câble coaxial à votre TV

Branchez l’alimentation

Installez

Repérez la source du signal

Pour la réceptionVHF

Pour la réception FM

Pour la réception UHF

Réglage de l’image

Garantie à vie limitée

Transformateur

de puissance

Transformateur

correspondant

Câble coaxial RG59

Antenne

9 6

Instalar

Garantía limitada de por vida

Para la recepción UHF, coloque los

dipolos del modo indicado.**

Para los canales 14 a 69, rote y/o incline el

bucle central hacia el transmisor.

Sintonice la imagen

Aumente lentamente la ganancia hasta lograr la

imagen más clara posible. En raras ocasiones es

necesario utilizar la ganancia máxima. Demasiada

ganancia puede provocar una mala calidad de

imagen.

El fabricante garantiza que este producto carece de defectos de material, manufactura

oarmado, bajo uso normal y de acuerdo con las especificaciones y advertencias,

durante el tiempo que éste sea de su propiedad. Esta garantía cubreúnicamente al

comprador original del producto y no es transferible. Los productos defectuosos

deben ser devueltos al comercio vendedor, junto con la prueba de compra que

indique la fecha, para su reparación o reposición. NO EXISTEN OTRAS GARANTÍAS

EXPLÍCITAS. No se aceptan reclamos por daños incidentales e indirectos, de acuerdo

alo permitido por la ley. Esta garantía le otorga derechos legales específicos, y usted

puede tener otros derechos que pueden variar de estado a estado.

Índice de contenido

Qué contiene la caja

Instrucciones

de manejo

MANT310

MNT310F

EN Instructions for use 2

Instrucciones de manejo 6

Mode d’emploi 10

Qué contiene la caja

Conectar

Conectar el cable coaxial a la antena

Conectar el cable coaxial a la TV

Conectar la corriente

Instalar

Localizar una fuente de señal

Para la recepciónVHF

Para la recepción FM

Para la recepción UHF

Sintonice la imagen

Garantía limitada de por vida

Transformador

de corriente

Transformador

de adaptación

Cable coaxial RG59

Antena

7 8

Connectar

Conectar el cable coaxial a la antena

Conectar el cable coaxial suministrado en la

parte trasera de la antena

Conectar el cable coaxial a la TV

Conectar el cable coaxial suministrado desde la

antena hasta la parte trasera del aparato de TV

mediante uno de los dos métodos ilustrados*

Conectar la corriente

Conectar el transformador de corriente desde

la antena a una salida de corriente AC.

* Si tiene conexiones para atornillar en su TV, conecte el cable en el transformador de adaptación y

posteriormente en su TV. Para acceder a la recepción UHF necesitará un separador de bandas (que no

se incluye). Si cuenta con un conjuntor de 75 ohm y una serie de conectores de tornillo UHF en su

TV, conecte el cable coaxial al conjuntor de 75 ohm. Para acceder a la recepción UHF necesitará un

separador de bandas (que no se incluye).

Instalar

Punto de inicio sugerido

Localizar una fuente de señal

Colocar la antena en dirección a la fuente de

la señal (transmisor). Si necesita ayuda para

ubicar la fuente de la señal, diríjase a

www.antennaweb.org

Para la recepción VHF, coloque los dipolos

del modo indicado.**

Para los canales 2 a 6, extienda totalmente los

dipolos y ajústelos en posición horizontal**.

Para los canales 7 a 13, acorte 1/3 los dipolos y

colóquelos en forma de “V”**.

Para la recepción FM, coloque los dipolos

del modo indicado.**

Para la recepción FM, extienda los dipolos

hasta 30" y colóquelos en forma vertical u

horizontal**.

**Para lograr mejores resultados, pueden ser necesarios algunos ajustes adicionales.
