Philips 190G6 Manual de usuario

e-Manual

Philips LCD Monitor Electronic User’s Manual

file:///D|/My%20Documents/dfu/190G6/taiwan/190g6/index.htm2005-09-08 上午 08:24:17

Safety and Troubleshooting Information




•安
全
措
施
及
維
修

• 安
裝
地
點

• 一
般
常
見
問
題

• 故
障
檢
修

• 有
關
規
定

• 其
他
相
關
資
訊

安全和故障檢修
安全措施與維修
警告﹕使用本文件規定以外的控制、調整或程序，可能導致遭受電擊、觸電以及 /
或者機械危險。
連接和使用電腦顯示器時，請閱讀並遵循以下說明﹕
●     為保護您的顯示器免於受到可能的損害，請勿在 LCD 面板上施加過多的壓力。移動顯
示器時，請握住兩側邊框；拿取顯示器時請勿將手或手指頭放在LCD面板上。
●     如果較長時間不準備使用顯示器，應拔出顯示器電源插頭。
●     如需用微潮的布擦試顯示器，應拔出電源插頭。當電源切斷時可用乾布擦試屏幕，但切
不可使用酒精、溶劑或含氨的液體。
●     如果遵守本手冊說明時顯示器仍不能正常運轉，應向維修技師查詢。
●     外殼應只有合格維修人員方可打開。
●     顯示器應避免直接日曬，勿靠近火爐或其他熱源。
●     任何可能掉入孔口或妨礙顯示器各電子元件正常降溫的物體皆應挪開。
●     勿阻塞機體通風口。
●     保持顯示器乾燥。為防電擊起見，勿將其暴露於雨中或過多濕氣中。
●     放置顯示器時，確認電源插頭和輸出口容易取用。
●     如果以拔出電源線或直流電電源線之方式關閉顯示器，6 秒鐘後方可再插入電源線或直
流電電源線以便重新正常運轉。
●     為防止機身遭受電擊或永久性損壞，勿將顯示器暴露於雨中或過多濕氣中。
●     請注意：在使用應用程式時請保持啟動螢幕保護程式。如果一個高對比度的影像長時間
停留在螢幕上時，該影像將在你的螢幕上產生一個所謂的"殘影" 或"鬼影"。這在LCD技
術固有的一些缺陷中是常見的現象。通常在關閉顯示器電源後，該殘影會逐漸消失。值
得注意的是，這種殘影症狀是無法修復的，並不屬於保固範圍之內。

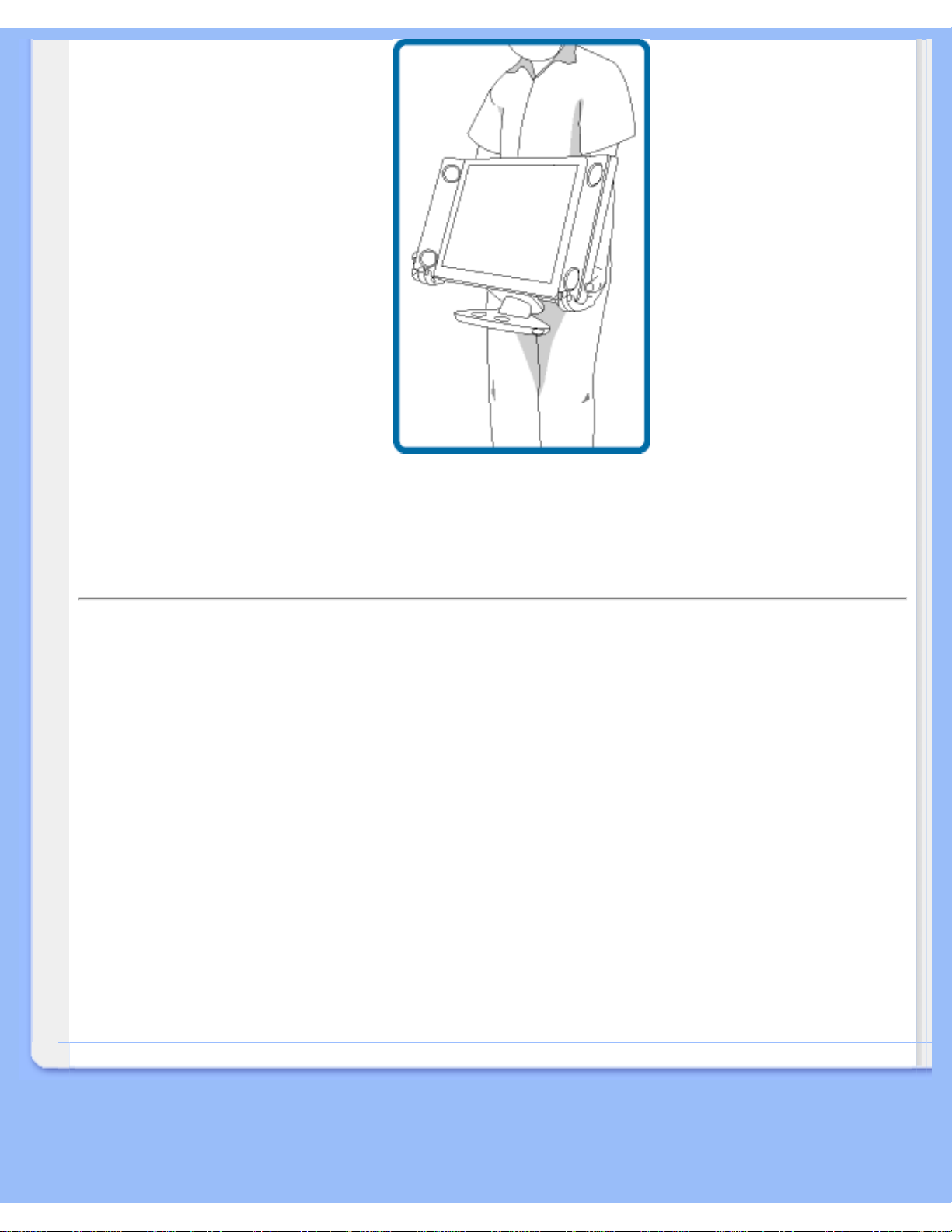

●     有關搬移顯示器的警告訊息 - 搬移或抬起顯示器時，請勿利用標有 PHILIPS 字樣外蓋
下方的區域。 施力於標有PHILIPS字樣的外蓋上，即可能導致外蓋由本體脫離，並造
成顯示器摔落地面。 搬移或抬起顯示器時，請將一手置於顯示器外框的下方。


file:///D|/My%20Documents/dfu/190G6/taiwan/190g6/safety/safety.htm (1 of 2)2005-09-08 上午 08:24:20

Safety and Troubleshooting Information

如果遵守本手冊操作說明時顯示器仍不能正常運轉，應向維修技師查詢。

返回頁首

安裝地點

● 避開高溫和嚴寒

● 不可在高溫、直接日曬或嚴寒地點存放或使用液晶顯示器。

● 避免在氣溫差別很大的地點之間移動液晶顯示器。選擇符合以下氣溫和濕度標準範圍的

場所。

❍ 氣溫﹕攝氏5-35度 /華氏41-95度

❍ 濕度﹕相對濕度 (RH) 20-80%

● 勿使液晶顯示器受到嚴重振動或置之於高壓力下的環境中。勿將液晶顯示器置於汽車後

箱中。

● 應小心勿將本產品錯誤使用或搬動，不論是操作過程中的敲擊或運送過程中的跌落。

● 不可在高溫或多塵垢的環境存放或使用液晶顯示器。亦不可讓水或其他液體濺上或濺入

液晶顯示器。

返回頁首

file:///D|/My%20Documents/dfu/190G6/taiwan/190g6/safety/safety.htm (2 of 2)2005-09-08 上午 08:24:20

About This Manual




• 有
關
此
指
南

• 標
誌
說
明





有關此手冊
有關此指南
此電子用戶指南適用於所有使用飛利浦液晶顯示器的用戶。
此指南描述液晶顯示器的特點、安裝、操作和其他有關資訊。
其內容與本公司出版版本相同。
章節如下﹕
●     “安全及故障檢修” 針對各種常見問題提供提示說明和解決辦法，並提供你可能需要
的其他有關資訊。
●     “有關此電子用戶手冊”就所含內容作出概述，並提供標誌符號說明和其他資料，供你
參考。
●     “產品說明” 綜合描述顯示器的特點及其技術規格。
●     “顯示器安裝” 說明初級安裝程序，並大致說明如何使用顯示器。
●     “屏幕顯示” 提供調整顯示器設置的有關資訊。
●     “用戶保修與擔保”含有飛利浦全球顧客資訊中心列表以及服務台電話和有關適用於貴
產品的擔保資訊。
●     “詞匯”解釋技術名詞。
●     “下載及打印選擇” 能將此手冊全文轉輸至你的硬盤上，以供隨時查閱。
返回頁首

標誌說明
以下分節描述使用於此文件的標誌慣例。
注、注意、小心
在此指南中，文字段落配有圖標并以黑體或斜體書寫。這些段落含有“注”、“注意”或“小
心”字句。其使用如下﹕
注﹕此圖標顯示重要資訊和提示，以助你更好地使用你的電腦系統。


file:///D|/My%20Documents/dfu/190G6/taiwan/190g6/about/about.htm (1 of 2)2005-09-08 上午 08:24:23

About This Manual

注意﹕此圖標顯示的資訊提醒你如何避免硬體的潛在損害或數據丟失。

小心﹕此圖標顯示對身體傷害的可能性，并警告你如何避免此問題。

某些小心警告可能以不同格式出現，也可能不帶任何圖標。在此類情況下，小心警告的具體顯

示由管理機關規定。

返回頁首

版權﹕2005年 Koninklijke 飛利浦電子公司。

借、公共示範、輸送和/或廣播。

file:///D|/My%20Documents/dfu/190G6/taiwan/190g6/about/about.htm (2 of 2)2005-09-08 上午 08:24:23

Product Information



• 產品特
點
•無鉛產
品
•技術規
格
•分辨率
和預設
模式
•自動節
能
•物理規
格
•引腳分
配
•產品圖
示
•物理功
能
•Philips
Sound
Agent
2™
產品說明
產品特點
190G6
●     優異的螢幕前方效能
❍     ActiveBright明亮的色彩及銳利的清晰度
❍     可立即顯示SDTV與HDTV格式的影像
❍     8-ms反應時間，可顯示出傲人的動態影像
●     優越的音效
❍     20瓦主動式重低音，可表現出深沈的低音效果
❍     3D虛擬環繞音效
❍     易用的Sound Agent 2 TM功能，可使音響效果以最佳方式呈現
❍     數位傳送PC音效
●     電腦娛樂上的最高享受
❍     高速USB 2.0集線器，可輕鬆幫助您連接各種設備
❍     可顯示來自各種影音來源的影像訊號
❍     您可以控制設定值以獲得最佳的音效環境
●     酷炫的設計
❍     凹面曲線設計可讓您感受極致的娛樂快感
返回頁首
無鉛產品
Philips 已將如鉛成分等有毒材料，從顯示器產品中完全排除；無鉛成分的顯示器可保護
您的健康，並可有效地提升環境的復原能力及電氣與電子設備的廢棄物處理效率。Philips
遵照歐盟電子產品有害物質限制指令 (RoHS)，限制電氣與電子設備中所含的危險物質。
指名購買Philips，您就能確保買到不會危害環境的顯示器。
技術規格*
液晶顯示器面板
• 類型 薄膜晶體管(TFT)液晶顯示器
• 顯示面積 19"/48.3 cm
• 像素密度 0.098 x 0.294 mm
• 液晶顯示器面板類
型
1280 x 1024 像素單位
紅、綠、藍垂直條形
高光澤，保護膜
file:///D|/My%20Documents/dfu/190G6/taiwan/190g6/product/product.htm (1 of 24)2005-09-08 上午 08:24:34

Product Information

• 有效可視面積 376.3 x 301.1 mm

• 顯示色 1620萬色

掃瞄

• 垂直刷新速率 56 Hz-76 Hz

• 水平刷新速率 30 kHz-83 kHz

視頻

• 視頻點率 140 兆赫

• 輸入阻抗

- 視頻 75 歐姆

- 同步信

號2.2K 歐姆

• 輸入信號水平 0.7 Vpp

• 同步輸入信號分離同步信號

合成同步信號

綠色同步信號

• 同步信號極正負極

• 視頻界面

個人電腦：使用者可選用 D-Sub (類比)與 DVI-D (數位信號)

AV：適用於 CVBS 和 S-Video 的聲音 (左/右) 插孔。適用於

YPbPr、複合 (CVBS)、色差 (YpbPr)、S-video、SCART (僅限

歐洲) 的聲音 (左/右) 插孔。

音頻

•揚聲器 10W 立體聲(每聲道 5W RMSx2, 250 Hz-15 kHz, 8 ohm, PMPO 80

瓦)

•耳機接頭 3.5mm 迷你插座

•輸入信號接頭 3.5mm 迷你插座

•影音分離模式輸出不論是否有影像顯示，只要顯示器配置有音源輸入，音源輸出就

一定會作用。

光學特性

file:///D|/My%20Documents/dfu/190G6/taiwan/190g6/product/product.htm (2 of 24)2005-09-08 上午 08:24:34

Product Information

• 對比度 700:1（典型值）

• 亮度 420 nits

• 對比角峰值 6 點鐘方向

• 白色度 x:0.283 y:0.297（9300°K)

x:0.313 y:0.329（6500°K)

x:0.313 y:0.329（sRGB)

• 可視角 (C/R >5)

上視角 85° (典型值)

下視角 85° (典型值)

左視角 88° (典型值)

右視角 88° (典型值)

• 回應時間 8 ms（典型值）

* 本文資料如有變更不再另行通知。

返回頁首

分辨率和預設模式

• 最高分辨率 1280 x 1024 75Hz

• 建議採用分辨率 1280 x 1024 60Hz

16 種可供用戶調整的模式

15 種廠方預設的模式:

水平頻率

(kHz) 分辨率垂直頻率

（Hz）

31.5 640*350 70

31.5 720*400 70

31.5 640*480 60

35.0 640*480 67

37.5 640*480 75

35.2 800*600 56

37.9 800*600 60

46.9 800*600 75

49.7 832*624 75

48.4 1024*768 60

60.0 1024*768 75

69.0 1152*870 75

file:///D|/My%20Documents/dfu/190G6/taiwan/190g6/product/product.htm (3 of 24)2005-09-08 上午 08:24:34

Product Information

71.8 1152*900 76

63.9 1280*1024 60

80.0 1280*1024 75

返回頁首

自動節能

如果你的電腦內裝有符合視頻電子標準協會(VESA)規定的顯示器電源管理信號(DPMS)標準的顯示卡，

則本顯示器可以在停止使用時自動降低電能消耗。一旦鍵盤、滑鼠或其它輸入裝置的輸入信號被發現

時，顯示器會自動“驚醒”。這一節能功能的耗電和信號輸入說明可見下表﹕

電源管理說明

VESA

模式視頻水平

同步垂直

同步耗電指示燈顏色

運行開啟是是搭配重低音喇叭

<62瓦不搭配重低音喇叭

<100瓦綠

休眠關閉否否 < 2 瓦 < 2 瓦琥珀

關機關機 - - < 1 瓦 < 1 瓦關機

本顯示器符合 ENERGY STAR® 標準。作為 ENERGY STAR® 的合伙人之一，飛利浦

公司審定本產品達到了ENERGY STAR® 規定的節能指標。

返回頁首

規格

•尺寸（寬X高X深） 590 x 451 x 262.5 mm (在最低位置)

•重量 9.5 公斤

•傾斜/旋轉 -5度~20度

•電源 100 - 240 伏交流電， 60 - 50 赫茲

•耗電 62 W 搭配重低音喇叭

100 W 不搭配重低音喇叭

•溫度攝氏5至35度（操作時）

攝氏-20至60度（儲存時）

•相對濕度 20% 至 80%

•系統故障前平均時間 50K 小時 (包含 CCFL 40K 小時)

file:///D|/My%20Documents/dfu/190G6/taiwan/190g6/product/product.htm (4 of 24)2005-09-08 上午 08:24:34

Product Information

• 機殼顏色黑色

* 本文資料如有變更不再另行通知。

*解析度1280x 1024﹐標準尺寸﹐最大亮度及對比: 50%, 6500°K﹐全白樣式﹐無音效/USB。

返回頁首

信號引腳分配

(1)僅適於數位信號的接線器共有 24個信號觸點，以 8個觸點一行呈 3行排列。下圖說明信號腳位的配置

方式。

腳位編

號信號分配腳位編

號信號分配

1 TMDS 資料 2- 9 TMDS 資料 1- 17 TMDS 資料 0-

2 TMDS 資料 2+ 10 TMDS 資料 1+ 18 TMDS 資料 0+

3 TMDS 資料 2/4 保

護11 TMDS 資料 1/3 保護 19 TMDS 資料 0/5 保

護

4 無接點 12 無接點 20 無接點

5 無接點 13 無接點 21 無接點

6 DDC 時鐘 14 +5伏特電源 22 TMDS 脈沖保護

7 DDC 資料 15 接地 (+5伏特) 23 TMDS 脈沖+

8 無接點 16 隨插偵測 24 TMDS 脈沖-

(2) 信號電纜15插針D分接頭（外螺紋）﹕

file:///D|/My%20Documents/dfu/190G6/taiwan/190g6/product/product.htm (5 of 24)2005-09-08 上午 08:24:34
