Philips PET714 Manual de usuario

417TEPreyalPelbatroPDVD

4806 727 17334

05/2007

Service Manual

Conteúdo Página

Ajustes.....................................................................................2

Manuseando componentes SMD......................................3

Especi cação Técnica ..................................................................4

Atualização de Software ..................................................................5

Proteção ESD............................................................................6

Precauções de Segurança...........................................................7

Instruções Mecânicas.........................................................8

Troubleshooting............................................................11

Diagrama em Bloco....................................................................19

Painel Principal...........................................................20

2 PET714

Gerador de Áudio

ex. PM5110

Gravador

Use um Cassete Universal de Teste CrO2

Medidor de Nível

ex. Sennheiser UPM550

com filtro FF

Medidor de S/N e distorção

ex. Sound Technology ST1700B

DUT

ou um Cassete Universal de Teste Fe

Medidor de Nível

ex. Sennheiser UPM550

com filtro FF

Medidor de S/N e distorção

ex. Sound Technology ST1700B

DUT

Use um disco de sinal de áudio

(Substitui o disco de teste 3)

SBC429 4822 397 30184

Passa-Faixa

250Hz-15kHz

ex. 7122 707 48001

Voltímetro de áudio

ex. PM2534

DUT

Medidor de S/N e distorção

ex. Sound Technology ST1700B

Antena Loop

ex. 7122 707 89001

Tuner AM (MW,LW)

Para evitar interferências atmosféricas todas as medidas em AM devem ser feitas dentro de uma Gaiola de Faraday.

Use um filtro passa-faixa (ou um filtro passa altas de 250Hz) para eliminar ruídos (50Hz, 100Hz).

Gerador de RF

ex. PM5326

Ri=50Ω

Filtro Passa-Faixa

250Hz-15kHz

ex. 7122 707 48001

Voltímetro de áudio

ex. PM2534

DUT

Gerador de RF

ex. PM5326

Medidor de S/N e distorção

ex. Sound Technology ST1700B

Use um filtro passa-faixa para eliminar ruídos (50Hz, 100Hz) e distorções do tom piloto (19kHz, 38kHz).

Ri=50Ω

Tuner FM

AJUSTES

PET714

!TENÀâO

.ORMASDESEGURANÀAREQUEREMQUETODOSOSAJUSTESSEJAM

REALIZADOSPARAASCONDIÀµESNORMAISETODOSOSCOMPONENTES

DEREPOSIÀâODEVEMATENDERASESPECIlCAÀµES

!DVERTäNCIA

4ODOSOS#){SEVÖRIOSOUTROSSEMICONDUTORESSâOSUSCET¤VEISÜ

DESCARGASELETROSTÖTICAS%3$

4ESTEDERISCODECHOQUEEINCäNDIO

#5)$!$/!PSREPARARESTEAPARELHOEANTESDEDEVOLVELO

AOCONSUMIDORMEÀAARESISTäNCIAENTRECADAPINODOCABODE

FORÀADESCONECTADODATOMADAECOMACHAVE0OWERLIGADA

EAFACEDOPAINELFRONTALBOTµESDECONTROLEEABASEDO

CHASSIS

1UALQUERVALORDERESISTäNCIAMENORQUE-EGOHMSINDICA

QUEOAPARELHODEVESERVERIlCADOREPARADOANTESDESER

CONECTADOÜREDEEL£TRICAEVERIlCADOANTESDERETORNARAO

CONSUMIDOR

&ERRODE

3OLDA

3UGADOR

A6ÖCUO

&ERRODE

3OLDA

-ALHA

PARA

$ESSOLDA

0INÀA

!QUECER !QUECER

-ALHA

PARA

$ESSOLDA

&ERRODE

3OLDA

,IMPAR

2ETIRANDO

&ERRODE

3OLDA

4RILHADECOBRE

#ORRETO

&ERRODE

3OLDA

#OMPONENTE

0RECAUÀµES

&ERRODE

3OLDA

#ORRETO

.âO

%XEMPLOS

0RESSâO

3OLDA

MM

&ERRODE

3OLDA

4EMPODE3OLDA

SEGLADO

&ERRODE

3OLDA

0RESSâO

3OLDA

MM

0INÀA

#OLOCANDO

'ERAL

3OLDA

#OMPONENTE

3-$ 3OLDA

4RILHADECOBRE

#OLA

0ACOTEDE3ERVIÀO

-!.53%!.$/#/-0/.%.4%33-$

!FALTADECUIDADOSNOMANUSEIOPODEREDUZIRDRASTICAMENTEA

VIDADOCOMPONENTE

1UANDOESTIVERREPARANDOCERTIlQUESEDEESTARCONECTADO

AOMESMOPOTENCIALDETERRAATRAV£SDEUMAPULSEIRADE

ATERRAMENTOCOMRESISTäNCIA

-ANTENHACOMPONENTESEFERRAMENTASTAMB£MNESTEPOTENCIAL

./4!$%3%'52!.!

2ISCODECHOQUEOUINCäNDIO#OMPONENTESMARCADOSCOMO

S¤MBOLOAOLADODEVEMSERSUBSTITU¤DOSAPENASPORORIGINAIS!

UTILIZAÀâODECOMPONENTESNâOORIGINAISPODEACARRETARRISCODE

INCäNDIOOUCHOQUEEL£TRICO

4 PET714

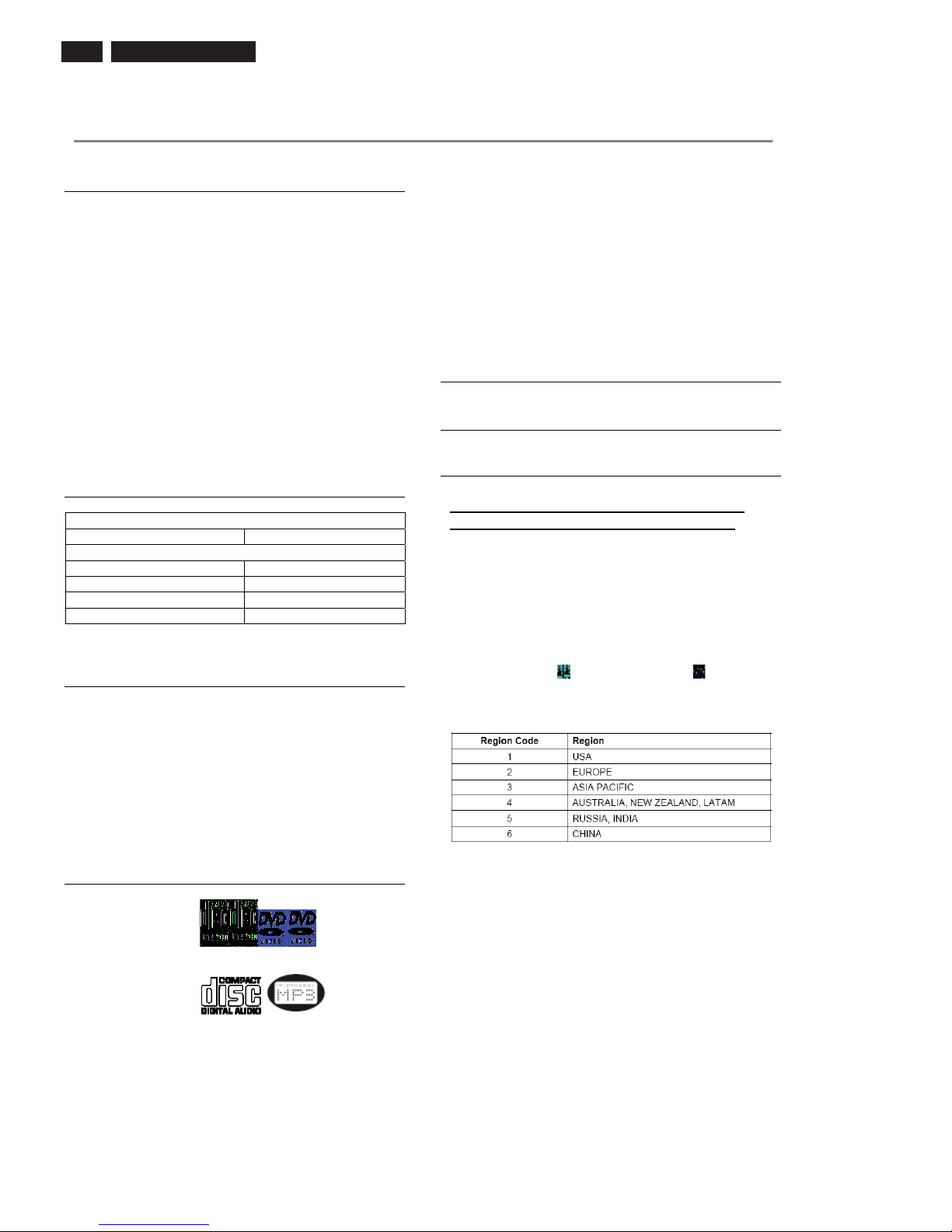

1.0 Especificação Técnica

Geral

Dimensões (L x A x P ): 210 x 178 x 39mm

Peso : 1.9kg

Alimentação: Entrada 100-240V AC, 50/60Hz

0.3A

Saída: DC 9V 1.0A

Consumo de energia: 9W

Temperatura operação. & RH: 0-45degC / 40-90%

Sistema de vídeo NTSC / PAL / AUTO

Sistema de áudio

Tensão de saída 1kHz: 2+/-0.2V

THD 20-20kHz (%): </=3%

relação dinamica: >/=80dB

Relação sinal/ruído: >/=85dB

resposta de frequência (20-

20kHz): +/-1dB

Separação de canal 1kHz >=85dB

Balanço de canal 1kHz <2dB ?

Corrente de consumo

DC-entrada Alimentação (9V)

Corrente de bateria 450 +/- 50mA

Alimentação de bateria

Desligado

Playback com TFT ligado

Playback sem TFT ligado

Playback time

Saída de fone de ouvido (carga saída de fone 2x16 ohm)

Saída máxima: 1.5mW

resposta de frequência: +/-1dB

SNR (A-wght): >70dB

THD (0.2-20kHz):1%

Canal esquerdo/direito

separação:

>/=50dB

canal esquerdo/direito

balanço:

</=1dB

Tipo de disco suportado

Video Playback

Formatos:

Audio Playback

Formatos:

Playback tipo de disco: DVD, Picture-CD,

SVCD, Video CD, MP3-

CD, CD-R/CD-RW,

WMA-CD, DVD-R, DVD-

RW, DVD+R, DVD+RW

Video Playback Formato: DVD / VCD / JPEG

Audio Playback Formato: CD/MP3, MP3-DVD,

WMA

Diâmetro do disco 12cm

Pixel especificação

Max. 1 bright-dot & max. 3 dark-dots

Modo de serviço de fábrica (FSM)

Para checar a versão do software e troca

do código da regição do seu DVD portátil

1. Ligue o DVD e abra a porta.

2. Pressione a tecla “SETUP” bno controle remoto,

e selecione “Preference MENU”

3. Pressione as teclas no remoto na sequência

9->6->5->3

4. A tela LCD mostrará o código da região existente.

Pressione (para cima) ou

(para baixo) repetidamente para selecionar o

número de 0 a 6.

5. Tabela abaixo refere-se a seu código de região

Selecione“0” = Região Livre (confidencial)

PET714

Procedimento para atualizar o software do

DVD Portátil

Para um melhor desempenho do seu DVD Portátil.

Acesse www.philips.com/support para

atualizações de software disponíveis.

A) Para CD-ROM

1. Download do arquivo “PHILIPS.BIN” do site do suporte

Philips

2. Descompacte o arquivo e então grave em um CD-ROM para

fazer um disco de atualização.

3. O nome do CD-ROM deve ser “PHILIPS”

(outro não será reconhecido com disco de

atualização)

4. Ligue o aparelho com adaptador AC/DC

5. Reproduza a atualização CD-ROM para firmware

Atenção: Não desligue o adaptador AC durante a u

atualização firmware para prevenir defeitos no

aparelho!!

6. Uma vez a atualização completa, o aparelho será resetado

automaticamente e mostrará o logo da PHILIPS na

tela.

7. Abra a porta do DVD e remova o disco.

6 PET714

Ferro de solda

com fio terra ou

tipo cerâmico.

Pulseira condutora

terra para o corpo.

Esteira condutora Resistência terra

entre a linha da terra

é menor do que 10

2.1 Proteção ESD

• Não Toque na Lente.

Quando a fonte de alimentação for ligada, você não deve remover a etiqueta de atenção do laser. Se isto ocorrer, pode ser recebida radiação do

laser.

PREPARAÇÃO DO SERVIÇO

Pickup Head consiste de um diodo laser que é muito suscetível a eletricidade estatíca externa.

Embora opere-se corretamente após a recolocação, se for sujeito à descarga eletrostática durante a recolocação, sua vida pode ser encurtada.

Na troca, use uma esteira condutora, ferro de solda com fio terra, etc. para proteger o diodo laser de danos por eletricidade estatíca. Também o

LSI e o IC são como descrito acima.

PET714

NOTÍCIA DE SEGURANÇA

PRECAUÇÕES DE SEGURANÇA

VERIFICAR ESCAPE DA CORRENTE

Plugue o cabo de força na tomada de 120V (não use transformador de

isolação para esta veri cação). Use um voltímetro, tendo 5000Ωpor

volt ou mais sensível. Conecte um resistor de 1500Ω10W, paralelo

por um capacitor 0,15uF 150V entre um bom terra (tubulação de água,

conduíte, etc) e todas as partes expostas de metal do gabinete (ante-

nas, suportes, parafusos, folhas de metal, eixos de controle, etc).

Meça a tensão AC através do resistor 1500Ω. O teste deve ser feito

com o AC ligado e desligado. A tensão AC indicada no medidor não

pode exceder 0,3V.A , a leitura excedendo 0,3V indica que um dano

potencial existe, a falha deve ser localizada e corregida. Repita o teste

acima com o plugue invertido do DVD VIDEO PLAYER.

NUNCA DEVOLVA O DVD VIDEO PLAYER PARA O USUÁRIO SEM

EFETUAR AS ACÕES CORRETIVAS NECESSÁRIAS.

O símbolo do raio luminoso, em um triângulo equilatero, indica alerta

para o usuário da presença de uma “tensão perigosa” dentro do

produto que pode ser su ciente para constituir um risco de choque

elétrico para as pessoas.

O ponto de exclamação dentro do triângulo equilatero, indica alerta

para o usuário da presença de operação importante e instruções de

manutenção (serviço) no manual que acompanha o dispositivo.

A LEITURA NÃO DEVE EXCEDER 0.3V

DVD VIDEO PLAYER

TOMADA

VOLTÍMETRO

Teste todos o metal exposto.

Voltímetro Hook-up para Verificação do Escape de Corrente

0.15uF 150V AC

1500

10W

(5000 por volt

ou mais sensível)

Terra boa com a

tubulação de água,

conduite, etc.

8 PET714

INSTRUÇÕES MECÂNICAS

Procedimento de Desmontagem

1 Remova os 7 parafusos da parte inferior

do gabinete e remova o parafuso no meio

do gabinete (é encontrado após abrir a

porta do CD).

2Abra a parte inferior do gabinete cuidadosa-

mente e solte o fio conector do painel tecla-

do. ( lado inferior esquerdo)

3Solte todos os fios conectados do

painel principal.(Os fios conectados são

os: carregador DVD, paineis bateria e

TFT, painel driver e alto-falantes).

Remova todos os parafusos do painel

principla e então retire-o da parte inferi-

or do gabinete.

4 Remova o cabo flex na lateral inferior.

PET714

5Remova todos os parafusos do painel

bateria e então retire a bateria com o

painel.

6Remova os 11 parafusos do painel te-

clado.

7Remova os 6 parafusos do chassis.

Cuidadosamente solte as travas e abra

e abra o chassis com uma chave de

fenda.

(Existem 6 travas como mostra a

figura)

8 Para remover o TFT, tire a solda do fio

conectado entre TFT e o painel TFT primei-

mente. (Note a localização do fio como

mostra a figura para a montagem).

E solte o fio conector do painel TFT e driver

TFT.

Solte o painel TFT do gabinete.

10 PET714

9Para remover a dobradiça, remova os

parafusos.
