Philips MCS240 Manual de usuario

Version 1.0

MCS240

©3141 785 30740

CD Soundmachine

all versions

Published by YT 0542 Service Audio Subject to modification

© Copyright 2005 Philips Consumer Electronics B.V. Eindhoven, The Netherlands

All rights reserved. No part of this publication may be reproduced, stored in a retrieval

system or transmitted, in any form or by any means, electronic, mechanical, photocopying,

or otherwise without the prior permission of Philips.

Service partslist.................................................................................2

Wiring diagram .................................................................................3

Radio board

circuit diagram..............................................................................4

layout diagram..............................................................................5

Key & Display board

circuit diagram..............................................................................6

layout diagram..............................................................................6

Main board

circuit diagram (Power Amp)........................................................7

circuit diagram (CD) .................................................................... 8

layout diagram (Top side).............................................................9

layout diagram (Bottom side) .....................................................10

TABLE OF CONTENTS

MCS240 is classiﬁed as an exchange model.

This manual only gives some diagrams for

basic repair in some regions.

SERVICE PARTSLIST

9940 000 03619 HANDLE AZ1022

9940 000 03621 HANDLE HINGE (L) AZ1022

9940 000 03622 HANDLE HINGE (R) AZ1022

9940 000 03623 ROD ANTENNA AZ1022

9940 000 03624 BATTERY DOOR AZ1022

9940 000 03625 CD DOOR MCS240

9940 000 03626 CD DOOR SPRING AZ1022

9940 000 03627 CD DECK DA11B3VF (SANYO)

9965 000 16882 CUSHION 658PG (BLACK)

9965 000 16883 CUSHION 658PH (GREY)

9940 000 03628 SPEAKER 3 1/2” 8 OHM 2W

9940 000 03629 BAND SWITCH : SST-63D01-G9-NS

9965 000 13705 TACT SWITCH : DT4113C

9940 000 03631 VOL CONTROL R1411GUXVIB503FP

9965 000 17021 TRANSFORMER T41-0586

9940 000 00553 VDE POWER CORD SET

2

33

WIRING DIAGRAM

44

CIRCUIT DIAGRAM - RADIO BOARD

55

LAYOUT DIAGRAM - RADIO BOARD

Top Side Bottom Side

66

CIRCUIT DIAGRAM - DISPLAY / KEY BOARD LAYOUT DIAGRAM - DISPLAY / KEY BOARD

77

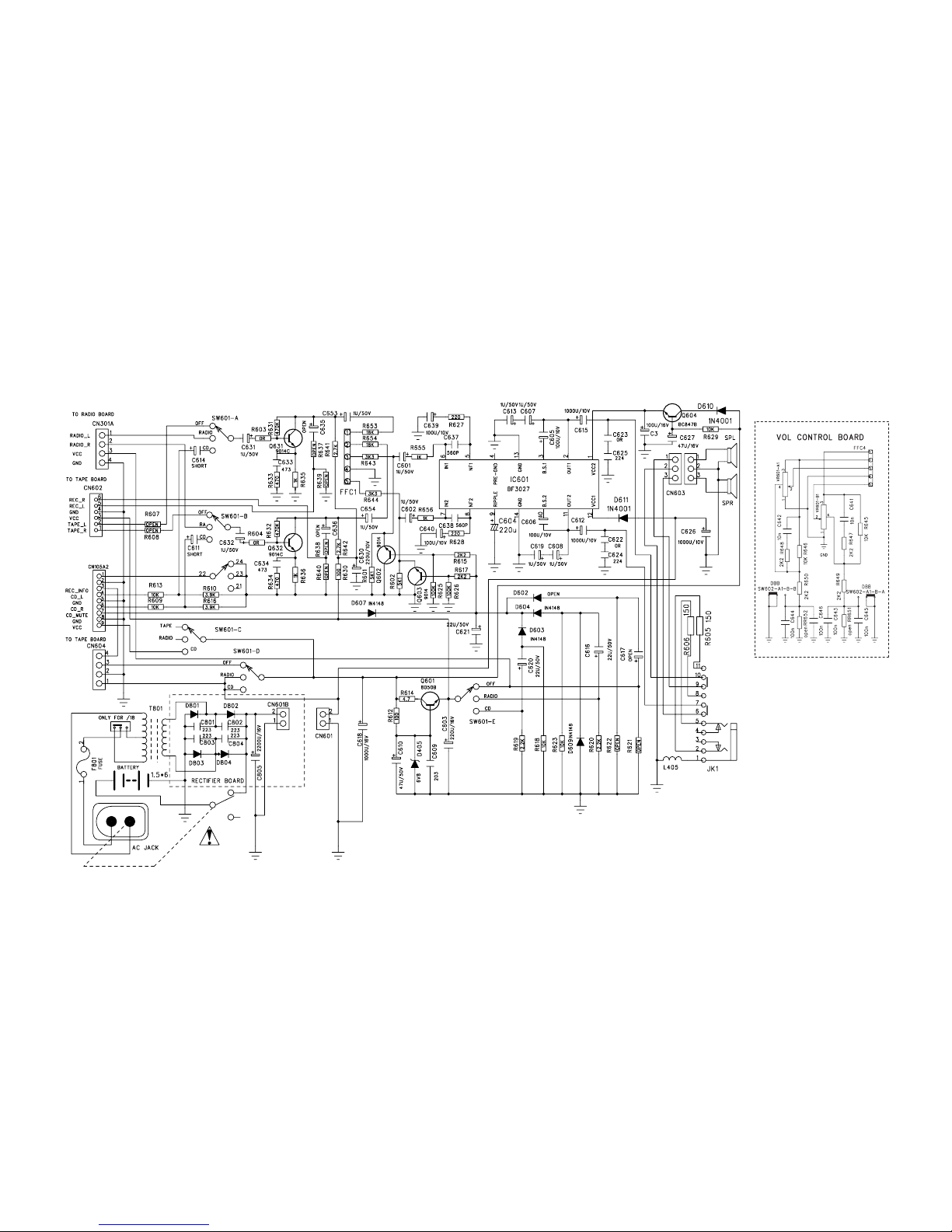

CIRCUIT DIAGRAM - POWER AMP BOARD

88

CIRCUIT DIAGRAM - CD

9

9

LAYOUT DIAGRAM - MAIN BOARD (TOP VIEW)

10 10

LAYOUT DIAGRAM - MAIN BOARD (BOTTOM VIEW)
