Version 1.0

AZ1019

3141 785 32760

CD Soundmachine -/61

Published by LX 0819 Service Audio Subject to modification

© Copyright 2008 Philips Consumer Electronics B.V. Eindhoven, The Netherlands

All rights reserved. No part of this publication may be reproduced, stored in a retrieval

system or transmitted, in any form or by any means, electronic, mechanical, photocopying,

or otherwise without the prior permission of Philips.

CONTENTS

Block diagram................................................................................1-1

Wiring diagram .............................................................................2-2

Main board

Circuit diagram ........................................................................3-1

Layout diagram.........................................................................4-1

Key/Display board

Circuit diagram ........................................................................5-1

Layout diagram.........................................................................6-1

Service parts list............................................................................7-1

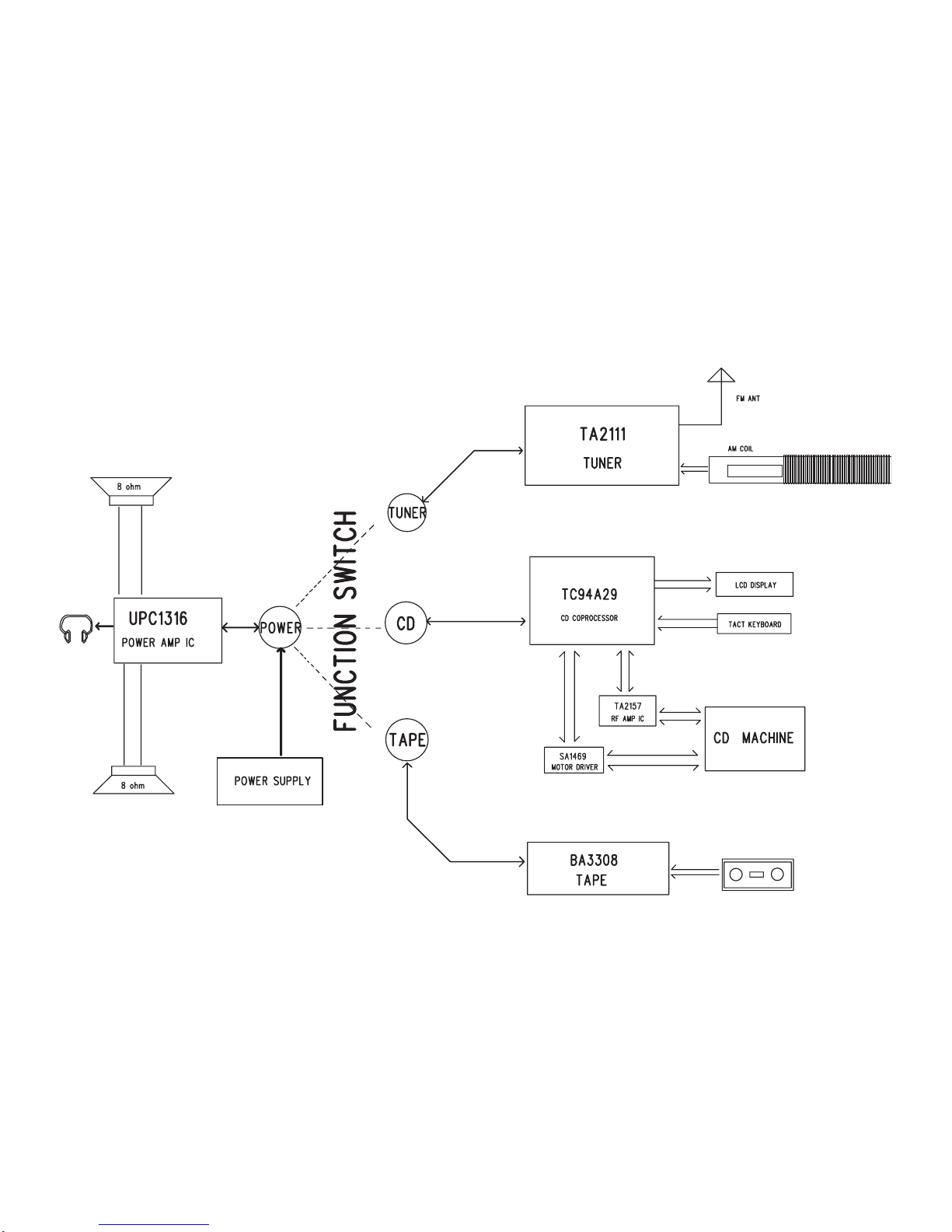

SET BLOCK DIAGRAM

1 - 1 1 - 1

2 - 1 2 - 1

SET WIRING DIAGRAM

3 - 13 - 1

CIRCUIT DIAGRAM - MAIN BOARD

4 - 1

LAYOUT DIAGARM - MAIN BOARD

4 - 1

5 - 1 5 - 1

CIRCUIT DIAGRAM - KEY/DISPLAY BOARD

LAYOUT DIAGARM - KEY/DISPLAY BOARD

6 - 1 6 - 1

7 - 1

Service parts list

80 996510016220 V/CASS DECK CS-21V-225T

81 994000002031 CD MECHANISM KSM-213CDM

101 996510016217 ROD ANTENNA

134 996510016226 CASS DOOR SPRING R1

135 996510016227 CD DOOR SPRING

184 994000002032 BATTERY DOOR

191 994000002033 CASS DOOR

192 994000002034 CD DOOR

193 996510016221 LASER COVER

196 996510016222 CASS GEAR

197 996510016223 CD GEAR

198 996510016224 GEAR HOLDER-CASS DOOR

199 996510016225 GEAR HOLDER-CD DOOR

200 994000002035 HANDLE

J001 996500040405 16P FFC 1mm L=60mm

S001 996510016219 SPEAKER 2W 8

T001 996510016218 TRANSFORMER EI41 220V 60Hz

J012 996500039076 AC CORD SET KS APP 6FT (BLK)

Note: Only these parts mentioned in the list are

normal service parts.
