Perrot VP2M Manual de usuario

TDP055d+e.doc Rev. 13.10.2010 Seite / Page 1 / 28

Perrot REGNERBAU CALW GmbH Industriestraße 19-27 / D-75382 Althengstett / Germany

Telefon : 0049-7051-162-0 / Fax : 0049-7051-162–133

E-mail : perrot@perrot.de / E-mail Konstruktion : [email protected]

Betriebsanleitung

Operating Instructions

Großflächenversenkregner

Large area sprinkler

Type : VP2M

ZW0199538

TDP055d+e.doc Rev. 13.10.2010 Seite / Page 2 / 28

Perrot REGNERBAU CALW GmbH Industriestraße 19-27 / D-75382 Althengstett / Germany

Telefon : 0049-7051-162-0 / Fax : 0049-7051-162–133

E-mail : perrot@perrot.de / E-mail Konstruktion : [email protected]

Inhalt

1. Allgemeines

2. Sicherheit

3. Technische Daten

4. Montage, Aufstellung

5. Inbetriebnahme, Betrieb

6. Außerbetriebnahme, Winterfestmachung

7. Wartungs- und Reparaturarbeiten

8. Betriebsstörung und Behebung

1. Allgemeines

Wir gehen davon aus, dass Sie sich auf dem Gebiet der Beregnung auskennen. Deshalb

haben wir diese Anleitung kurzgefasst und nur diejenigen Informationen hineingebracht,

die Sie im Hinblick auf die Verwendung dieses Produktes unbedingt erhalten müssen.

Gewährleistung kann nur übernommen werden, wenn der Regner unter Beachtung dieser

Betriebsanleitung betrieben wird und innerhalb der Garantiezeit Mängel aufweist.

Wir behalten uns Änderungen nach dem Stand der Technik auch ohne besondere

Ankündigung vor.

2. Sicherheit

Diese Betriebsanleitung enthält grundlegende Hinweise, die bei Montage, Betrieb,

Wartung und Instandsetzung zu beachten sind. Daher ist diese Betriebsanleitung unbedingt

vor Montage und Inbetriebnahme vom Monteur sowie dem zuständigen Fachpersonal /

Betreiber zu lesen.

Es sind nicht nur die in diesem Abschnitt ”Sicherheit” aufgeführten allgemeinen

Sicherheitshinweise zu beachten, sondern auch die in den anderen Abschnitten eingefügten

speziellen Sicherheitshinweise.

TDP055d+e.doc Rev. 13.10.2010 Seite / Page 3 / 28

Perrot REGNERBAU CALW GmbH Industriestraße 19-27 / D-75382 Althengstett / Germany

Telefon : 0049-7051-162-0 / Fax : 0049-7051-162–133

E-mail : perrot@perrot.de / E-mail Konstruktion : [email protected]

2.1. Kennzeichnung von Hinweisen in der Betriebsanleitung

Die in dieser Betriebsanleitung enthaltenen Sicherheitshinweise, deren

Nichtbeachtung Gefährdungen von Personen hervorrufen kann

sind mit dem allgemeinen Gefahrensymbol besonders gekennzeichnet.

Warnung vor Handverletzungen

Warnung vor automatischem Anlauf

Bei Sicherheitshinweisen, deren Nichtbeachtung Gefahren für den Regner und

dessen Funktion hervorrufen kann, ist das Wort eingefügt.

2.2 Bestimmungsgemäße Verwendung

Der Regner wird zur gleichmäßigen Verteilung von Wasser auf Grün- und

Sportflächen mit Natur- oder Kunstrasen als Belag eingesetzt. Das Wasser sollte

vorgereinigt und frei von grober und langfasriger Verschmutzung sein. Die Wasser-

und Umgebungstemperatur müssen unterhalb der Grenzen liegen, die in den

Technischen Daten angegeben sind.

2.3 Naheliegende missbräuchliche Verwendung

Betreiben des Versenkregners durch nichtautorisiertes Personal (wenn das

Steuergerät frei zugänglich ist).

Betrieb mit z. B. durch Vandalismus verstelltem Beregnungssektor. Dadurch

kann der Wasserstrahl auf die der Sportfläche abgewandten Seite gerichtet

werden.

2.4 Sicherheitshinweise

Lesen Sie die Betriebsanleitung, insbesondere die Sicherheitshinweise,

bevor Sie mit Tätigkeiten am oder mit dem Regner beginnen.

Die spezifischen Sicherheitshinweise sind den einzelnen Kapiteln vorangestellt.

ACHTUNG

TDP055d+e.doc Rev. 13.10.2010 Seite / Page 4 / 28

Perrot REGNERBAU CALW GmbH Industriestraße 19-27 / D-75382 Althengstett / Germany

Telefon : 0049-7051-162-0 / Fax : 0049-7051-162–133

E-mail : perrot@perrot.de / E-mail Konstruktion : [email protected]

2.5 Gefahren bei Nichtbeachtung der Sicherheitshinweise

Die Nichtbeachtung der Sicherheitshinweise kann sowohl eine Gefährdung von

Personen als auch von Umwelt und Maschine zur Folge haben. Die Nichtbeachtung

der Sicherheitshinweise kann zum Verlust jeglicher Schadensansprüche führen.

3. Technische Daten

Empfohlener Betriebsdruck4 bis 8 bar

Zulässiger Betriebsdruck 4 bis 10 bar

Der Druck am Regner darf 10bar nicht übersteigen

Anschlussgewinde: G2½“

Flüssigkeiten: Wasser

Flüssigkeitstemperatur: 40oC max.

Umgebungstemperatur: 60oC max.

Weitere Daten siehe separates Datenblatt

4. Montage, Aufstellung

Wenn Verunreinigungen in den Regner gelangen, kann der Regner zerstört

werden und das Montagepersonal verletzt werden. Spülen Sie daher die

Leitung gründlich, bevor Sie die Wasserversorgung anschließen.

Unerwartetes Auftreten eines Wasserstrahls kann zu schweren Verletzungen

führen Stellen Sie daher sicher, dass die Montage vollständig durchgeführt

wurde, bevor die Wasserzufuhr geöffnet wird.

Gewindeanschluss am Versenkregner ist 2½“ IG,

Zur Gewindeabdichtung Hanf und Dichtungsmasse z. B. Fermit Spezial

verwenden.

Einbau des Versenkregners sollte gemäß „Einbauschema für Versenkregner

PERROT VP2“ erfolgen (siehe nächste Seite).

Damit Auflastdrücke auf die Hauptleitung vermieden werden, ist auf jeden Fall

ein flexibler Anschluss zu verwenden.

Der Einbau einer Sickerpackung mit direkter Verbindung an die Drainage, wie

im Einbauschema gezeigt, wird dringend empfohlen.

Zum Einschrauben der Anschlussverbinder kann der Versenkregner am Gehäuse

oder Gehäuserand festgehalten oder eingespannt werden.

ACHTUNG

TDP055d+e.doc Rev. 13.10.2010 Seite / Page 5 / 28

Perrot REGNERBAU CALW GmbH Industriestraße 19-27 / D-75382 Althengstett / Germany

Telefon : 0049-7051-162-0 / Fax : 0049-7051-162–133

E-mail : perrot@perrot.de / E-mail Konstruktion : [email protected]

TDP055d+e.doc Rev. 13.10.2010 Seite / Page 6 / 28

Perrot REGNERBAU CALW GmbH Industriestraße 19-27 / D-75382 Althengstett / Germany

Telefon : 0049-7051-162-0 / Fax : 0049-7051-162–133

E-mail : perrot@perrot.de / E-mail Konstruktion : [email protected]

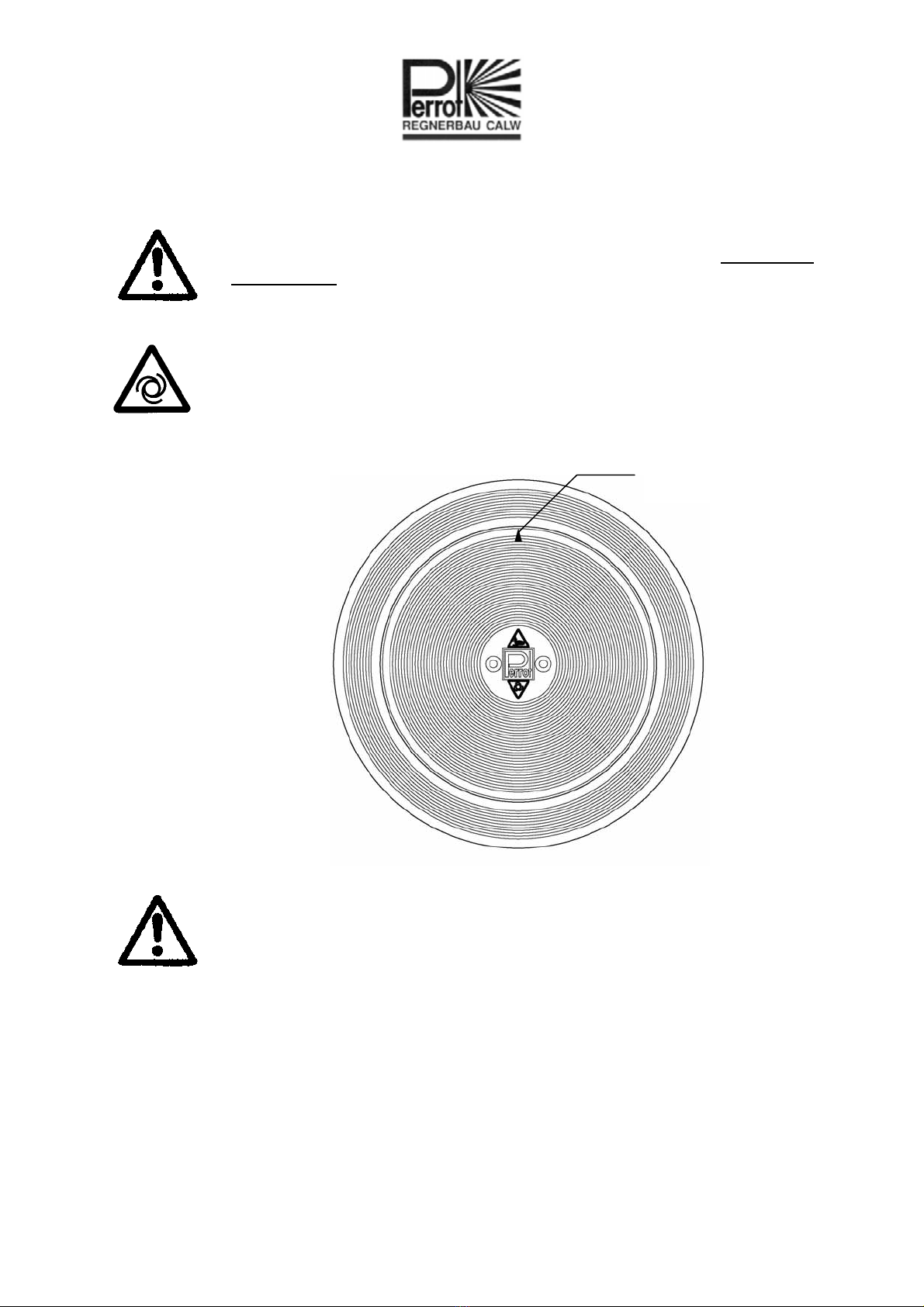

5. Inbetriebnahme, Betrieb

5.1 Gefahrenhinweise

Beim Starten hebt sich der Versenkregner aus dem Gehäuse und baut

innerhalb von ca. 5 sec. den vollen Druck auf. Der austretende

Wasserstrahl kann Verletzungen hervorrufen. Aus diesem Grund sind

folgende Hinweise bei der Inbetriebnahme und dem Betrieb des Regners zu

beachten:

Bei automatischem Betrieb des Regners dürfen sich keine Personen

auf dem Gelände aufhalten.

Das Bedienpersonal darf sich nicht in Strahlrichtung des Regners

aufhalten. Die Strahlrichtung wird auf dem Deckel durch den Pfeil

gekennzeichnet.

Abb. 1

Falls der Regner nicht bodenbündig montiert ist, können Personen durch

Stolpern oder Hängenbleiben bei einem Sturz verletzen. Prüfen Sie daher vor

der Inbetriebnahme und regelmäßig während des Betriebs, ob der

Regnerdeckel bündig mit dem Umgebungsboden abschließt.

5.2 Inbetriebnahme

a) Wasserzufuhr zum Versenkregner langsam öffnen, bis Betriebsdruck ansteht.

b) Nachdem die Wasserzufuhr geöffnet ist und der max. Betriebsdruck erreicht

ist, müssen alle Dichtstellen überprüft werden.

c) Regner beginnt sich nach dem Aufsteigen zu drehen

Strahlrichtung

TDP055d+e.doc Rev. 13.10.2010 Seite / Page 7 / 28

Perrot REGNERBAU CALW GmbH Industriestraße 19-27 / D-75382 Althengstett / Germany

Telefon : 0049-7051-162-0 / Fax : 0049-7051-162–133

E-mail : perrot@perrot.de / E-mail Konstruktion : [email protected]

d) Regner hinsichtlich gleichmäßiger Drehbewegung und korrekter Umschaltung

kontrollieren

Nachfolgend aufgeführte Punkte 5.3, 5.4 und 5.5 werden

vorzugsweise bei laufendem Regner durchgeführt.

Zuerst die Verschlusssperre seitlich vom Regnerkopf (siehe

Abb. 2) ausklappen, damit keine Gliedmaßen eingeklemmt

werden können, falls der Regner wider Erwarten schließen

sollte.

Abb. 2

Für die Regnereinstellung bedarf es keiner besonderen Maßnahmen. Einzustellen

sind die Drehgeschwindigkeit des Regners und beim Wendebetrieb die Einstellung

des zu beregnenden Sektors.

5.3 Sektoreinstellung

Bei diesem Versenkregner kann der Beregnungssektor stufenlos eingestellt werden.

Durch Ziehen am jeweiligen Ende des oberen bzw. unten Federanschlages, kann die

zu beregnende Fläche gewählt werden.

Sektorwinkel einstellen

Stufenlos einstellbar durch Ziehen (nicht Drücken) an dem jeweiligen

Ende des oberen oder unteren Federanschlags.

ACHTUNG

Verschluss-

sperre

ausgeklappt

Verschluss-

sperre

eingeklappt Deckel

Regnerkopf

Gehäuse

TDP055d+e.doc Rev. 13.10.2010 Seite / Page 8 / 28

Perrot REGNERBAU CALW GmbH Industriestraße 19-27 / D-75382 Althengstett / Germany

Telefon : 0049-7051-162-0 / Fax : 0049-7051-162–133

E-mail : perrot@perrot.de / E-mail Konstruktion : [email protected]

Abb. 3

5.4 Vollkreisberegnung

Zur Vollkreisberegnung müssen die Federanschläge abgenommen werden.

Federanschlag an beiden Enden nur so weit

auseinanderziehen, dass sie gerade abgestreift werden können.

Bei Überdehnung der Federanschläge können diese beim

Wendebetrieb nicht mehr verwendet werden.

ACHTUNG

Federanschlag

Hier

Verstellkräfte

einleiten

Federanschlag

TDP055d+e.doc Rev. 13.10.2010 Seite / Page 9 / 28

Perrot REGNERBAU CALW GmbH Industriestraße 19-27 / D-75382 Althengstett / Germany

Telefon : 0049-7051-162-0 / Fax : 0049-7051-162–133

E-mail : perrot@perrot.de / E-mail Konstruktion : [email protected]

5.5 Geschwindigkeitsregulierung

Durch Drehen an der Regulierschraube nach rechts, langsamere Geschwindigkeit.

Drehen nach links, schnellere Geschwindigkeit.

Nur bei klarem Wasser mit verminderter Geschwindigkeit

beregnen.

Bei Schmutzwasser muss die Regulierschraube ganz geöffnet

bleiben, sonst besteht die Gefahr, dass der Regner stehen

bleibt.

Abb. 4

6. Außerbetriebnahme, Winterfestmachung

Zur Außerbetriebnahme ist die Wasserversorgung und die Stromversorgung

abzuschalten.

6.1 Winterfestmachung

Während der Frostperiode bitte beachten, dass kein Wasser im Regner steht.

Das im Kolbenantrieb verbleibende Wasser verursacht beim Gefrieren kein Schaden.

Wird der Regner wieder in Betrieb gesetzt, obwohl sich im Kolbenraum noch Eis

befindet, so dauert es bei einer Eistemperatur von ca. –20°C etwa 15 Minuten bis der

Antrieb aufgetaut ist.

ACHTUNG

Regulierschraube

TDP055d+e.doc Rev. 13.10.2010 Seite / Page 10 / 28

Perrot REGNERBAU CALW GmbH Industriestraße 19-27 / D-75382 Althengstett / Germany

Telefon : 0049-7051-162-0 / Fax : 0049-7051-162–133

E-mail : perrot@perrot.de / E-mail Konstruktion : [email protected]

7. Wartungs- und Reparaturarbeiten

Ein unerwarteter Wasserstrahl kann schwere Verletzungen hervorrufen.

Stellen Sie daher sicher, dass vor Wartungs- und Reparaturarbeiten die

Wasserversorgung sicher abgeschaltet ist.

7.1 Wartung

Innenraum von Regnergehäuse mit Industriesauger oder ähnlichem Gerät

reinigen. (nach Bedarf).

Regnergehäuse von überwachsendem Gras frei stechen. Diese Arbeiten sollten

sinnvoller weise vor der Frühjahrsinbetriebnahme durchgeführt werden.

Bodenbündigkeit insbesondere bei Naturrasen regelmäßig prüfen.

Fetten des Gewindes am Strahlrohr und am Düsenhalter

Beim Wechseln der Hauptdüse sollte das Gewinde am Strahlrohr und am

Düsenhalter gereinigt und gefettet werden.

Dadurch lässt sich der Düsenhalter problemlos von Hand lösen und genauso gut

wieder fest ziehen.

Beim Einsetzen der neuen Düse muss darauf geachtet werden,

dass das Zylinderstück mit Kennzeichnung des

Düsendurchmessers nach oben zeigt (12Uhr Stellung) und

dass der Dichtring richtig eingesetzt wird (Abb. 5).

ACHTUNG

Tabla de contenidos

Idiomas:

Otros manuales de Sistema de riego de Perrot

Perrot

Perrot ZN23-3D Manual de operación y mantenimiento

Perrot

Perrot VP3 VAC Manual de operación y mantenimiento

Perrot

Perrot P2M Manual de operación y mantenimiento

Perrot

Perrot P2S Manual de operación y mantenimiento

Perrot

Perrot LVZX 30 Manual de usuario

Perrot

Perrot Hydra L Manual de usuario

Perrot

Perrot Hydra M Manual de operación y mantenimiento

Perrot

Perrot P2M Manual de operación y mantenimiento

Perrot

Perrot Hydra M VAC Manual de usuario

Perrot

Perrot ZX30 Series Manual de usuario

Perrot

Perrot RollcarT-V-2 Guía

Perrot

Perrot Hydra 2M SWVAC Manual de usuario

Perrot

Perrot LVZE 22-1 VAC Manual de operación y mantenimiento

Perrot

Perrot VZR 22-3VDE Manual de usuario

Manuales populares de Sistema de riego de otras marcas

Hunter

Hunter Institutional Series Manual de usuario

Cellfast

Cellfast 52-305 Manual de usuario

Tyco Fire Product

Tyco Fire Product Star Galaxy SGQR Manual de usuario

Tyco Fire Product

Tyco Fire Product CENTRAL A Manual de usuario

Oral Care Technologies

Oral Care Technologies Hydro Floss Manual de usuario

Reliable

Reliable F1-300 Manual de usuario

Tyco Fire Product

Tyco Fire Product Gem F892 Manual de usuario

Netafim

Netafim NETBEAT Manual de usuario

Irrigation-Mart

Irrigation-Mart KIT-GK100-RV-B Manual de usuario

Tyco

Tyco CC3 Manual de usuario

Reliable

Reliable F4FR Manual de usuario

OpenSprinkler

OpenSprinkler OSPi Manual de usuario

EINHELL

EINHELL GE-WW 5537 E Manual de usuario

Valley

Valley Bender160 Manual de usuario

Reliable

Reliable F1FR42 Series Manual de usuario

Reliable

Reliable F1FR-300 Manual de usuario

Toro

Toro 730 Series Guía rápida

Eden

Eden 97063-EDAMZ Manual de usuario
