Pentair Ultra-Flow Manual de usuario

Rev.G•Rev.G•Rév.G 4-3-00 1 P/N•Núm/Pte.•Réf. 99340000

WARNING

Risk of electrical shock or electrocution.

This pool pump must be installed by a licensed or certified electrician or a qualified pool

serviceman in accordance with the National Electrical Code and all applicable local codes and

ordinances. Improper installation will create an electrical hazard which could result in death or

serious injury to pool users, installers, or others due to electrical shock, and may also cause

damage to property.

Always disconnect power to the pool pump at the circuit breaker before servicing the pump. Failure

to do so could result in death or serious injury to serviceman, pool users or others due to electric

shock.

Ultra-Flow™ Pump Owner's Manual

Certified

LR60957

Listed

227T

Pentair Pool Products

1620 Hawkins Ave., Sanford, NC 27330 • (919) 774-4151

10951 West Los Angeles Ave., Moorpark, CA 93021 • (805) 523-2400

IMPORTANT SAFETY INSTRUCTIONS

READ AND FOLLOW ALL INSTRUCTIONS

SAVE THESE INSTRUCTIONS

Before installing this product, read and follow all warning notices and instructions accompanying this pump.

Failure to follow safety warnings and instructions can result in severe injury, death, or property damage.

Call (800) 831-7133 for additional free copies of these instructions.

WARNING

Important Notice

Attention Installer.

This manual contains important information about the installation, operation and safe use of this

product. This information should be given to the owner/operator of this equipment.

Table of Contents

SECTION I. GENERAL INFORMATION. ..................................................................................... 2

SECTION II. TROUBLESHOOTING. ........................................................................................... 4

SECTION III. REPLACEMENT PARTS......................................................................................... 5

SECCIÓN I. INFORMACIÓN GENERAL...................................................................................... 8

SECTION I. GÉNÉRALITÉS ...................................................................................................15

Listed

P/N•Núm/Pte.•Réf. 99340000 2 Rev.G•Rev.G•Rév.G 4-3-00

NOTE

When pump is mounted permanently within 5 ft. of the inside walls of a swimming pool, you must use a No. 8 AWG or

larger conductor to connect to bonding conductor lug.

WARNING

To reduce the risk of injury, do not permit children to use this product unless they are closely supervised at all times.

CAUTION

This pump is for use with permanently installed pools and may also be used with hot tubs and spas if so marked. Do not

use with storable pools. A permanently installed pool is constructed in or on the ground or in a building such that it

cannot be readily disassembled for storage. A storable pool is constructed so that it may be readily disassembled for

storage and reassembled to its original integrity and has a maximum dimension of 18 feet (5.49m) and a maximum wall

height of 42 inches (1.07m).

CAUTION

For hot tubs and spa pumps, do not install within an outer enclosure or beneath the skirt of a hot tub or spa unless so

marked.

SECTION I. GENERALINFORMATION.

A. THE PUMP STRAINER.

This unit, sometimes referred to as the ‘Hair and Lint Pot’, is the unit in front of the volute. Inside the chamber is the basket which must

be kept clean of leaves and debris at all times. View basket through the ‘See Through Lid’ to inspect for leaves and debris.

Regardless of the length of time between filter cleaning, it is most important to visually inspect the hair and lint pot basketat least once

a week. A dirty basket will reduce the efficiency of the filter and heater and also put an abnormal stress on the pump motor which

would result in a costly repair bill.

CAUTION

To prevent damage to the pump and filter and for proper operation of the system, clean pump strainer and skimmer

baskets regularly.

NOTE

It is important that the O-ring be kept clean and well lubricated. We recommend a silicone base lubricant for best results.

B. CLEANING PROCEDURES.

1. Turn off motor.

2. Relieve pressure in the system.

3. Turn the clamp and lid in a counter-clockwise direction until it stops.

4. Lift the clamp and lid set to remove the clamp and lid.

5. Remove plastic basket and empty debris.

6. Replace the basket, fill the pot with water.

7. Reinstall the lid by placing the clamp and lid on the pot so that the indicated range

is slightly counter-clockwise of the arrow on the volute. Make sure the lid O-ring is

properly placed.

8. Seat the clamp and lid and turn it clockwise. Turn until the lid is clamped onto the

pot, see Figure 1. Hand-tighten until the indicator arrow on the volute is within the

range indicated on the clamp ring.

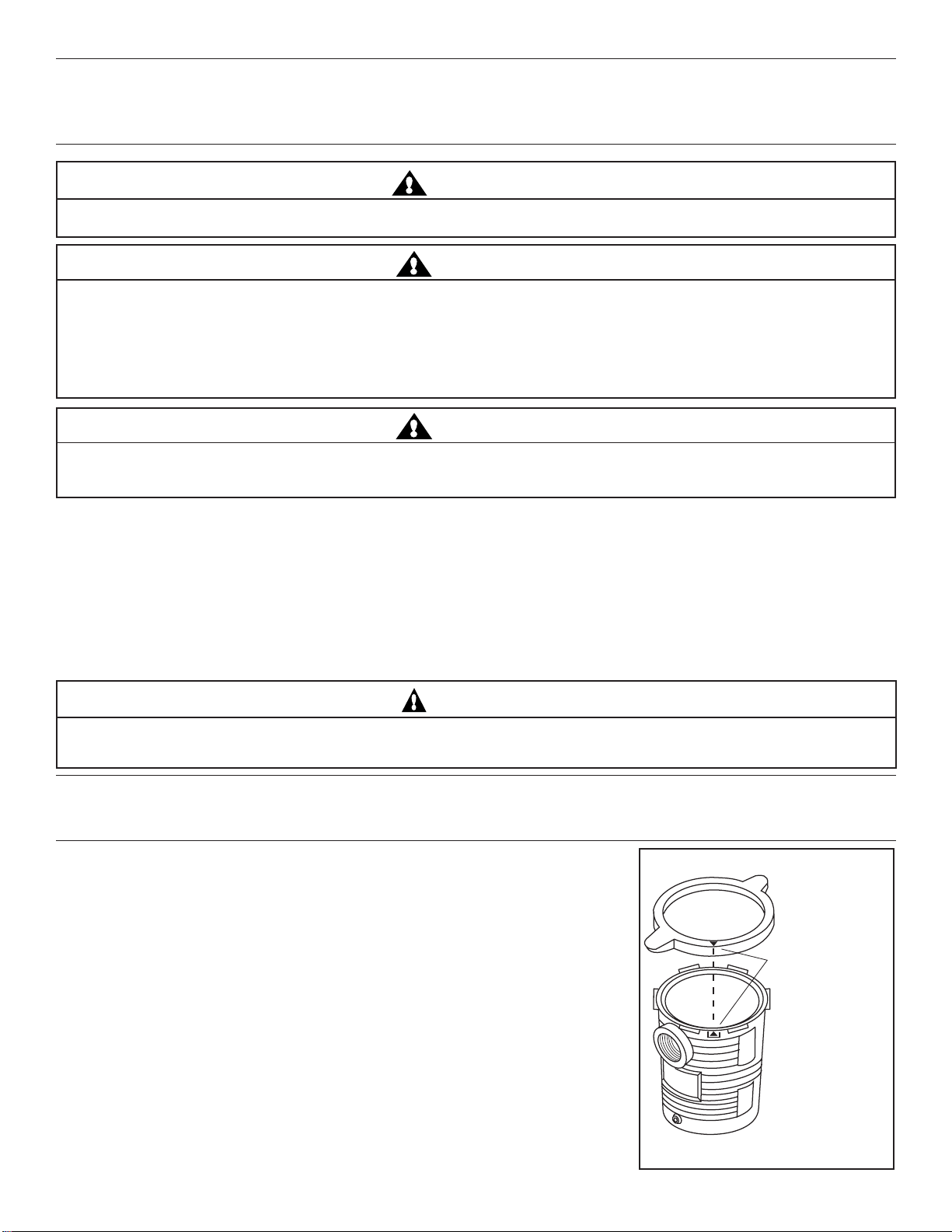

Arrows on lid must align

with arrows on pump body

to ensure a tight closure.

Figure 1.

Rev.G•Rev.G•Rév.G 4-3-00 3 P/N•Núm/Pte.•Réf. 99340000

WARNING

THIS FILTER OPERATES UNDER HIGH PRESSURE. WHEN ANY PART OF THE CIRCULATING

SYSTEM (e.g., LOCK RING, PUMP, FILTER, VALVES, ETC.) IS SERVICED, AIR CAN ENTER THE

SYSTEM AND BECOME PRESSURIZED. PRESSURIZED AIR CAN CAUSE THE LID TO BLOW

OFF WHICH CAN RESULT IN SEVERE INJURY, DEATH, OR PROPERTY DAMAGE. TO AVOID

THIS POTENTIAL HAZARD, FOLLOW THESE INSTRUCTIONS.

9. Open the High Flow™ manual air relief valve on top of the filter.

10. Stand clear of the filter. Start the pump.

11. Bleed air from the filter until a steady stream of water comes out. Close the High Flow™ manual air relief valve.

For additional information use restart instructions for your filter.

If pump is installed below the water level of the pool, close return and suction lines prior to opening hair and lint pot on pump. Make

sure to re-open valves prior to operating.

DO NOT run the pump dry. If the pump is run dry, the mechanical seal will be damaged and the pump will start leaking. If this occurs,

the damaged seal must be replaced.

ALWAYS maintain proper water level in your pool (half way up skimmer opening). If the water level falls below the skimmer opening,

the pump will draw air through the skimmer, losing the prime and causing the pump to run dry, resulting in a damaged seal.

Continued operation in this manner could cause a loss of pressure, resulting in damage to the pump case, impeller and seal.

C. PRIMING THE PUMP.

1. Remove the lid from the pump strainer and fill the pot with water at least to the level of the suction line.

2. Replace the lid. Make sure the O-ring is in place, and tighten by hand. See Section I.B., above.

3. The pump will now prime. The priming time will depend on the suction lift and horizontal distance of the suction piping.

D. ELECTRIC MOTOR.

1. Protect from heat.

a. Shade the motor from the sun.

b. Any enclosure must be well ventilated to prevent overheating.

c. Provide ample cross ventilation.

2. Protect against dirt.

a. Protect from any foreign matter or splashing water.

b. Do not store (or spill) pool chemicals near the motor.

c. Avoid sweeping or stirring up dust near the motor while it is operating.

d. If a motor has been damaged by dirt it voids the motor warranty.

3. Protect against moisture.

a. Protect from splashing pool water.

b. Protect from the weather.

c. Protect from lawn sprinklers.

d. If a motor has become wet - let it dry before operating.

e. If a motor has been damaged by water it voids the motor warranty.

NOTE

DO NOT wrap motor with plastic or other air tight materials. The motor may be covered during a storm, for winter

storage, etc., but never when operating, or expecting operation.

NOTE

When replacing the motor, be certain that the motor support is correctly positioned to support the size of motor being

installed.

P/N•Núm/Pte.•Réf. 99340000 4 Rev.G•Rev.G•Rév.G 4-3-00

E. THE SHAFT SEAL.

1. The Shaft Seal consists primarily of two parts, a rotating member and a ceramic seal.

2. The pump requires little or no service other than reasonable care, however, a Shaft Seal may occasionally become damaged

and must be replaced. CAUTION

The polished and lapped faces of the seal could be damaged if not handled with care.

CAUTION

In mild climate area, when temporary freezing conditions may occur, run your filtering equipment all night to prevent

freezing.

SECTIONII. TROUBLESHOOTING.

A. FAILURE TO PUMP.

1. Pump will not prime - too much air. - Remedy:

a. Check suction piping and valve glands on any suction gate valves.

b. Secure lid on pump strainer pot and make sure lid gasket is in place.

c. Check water level to make sure skimmer is not drawing air.

2. Pump will not prime--not enough water. - Remedy:

a. Make sure suction lines, pump strainer, and pump

volute are full of water.

b. Make sure valve on suction line is working and

open, (some systems do not have valves).

c. Check water level to make sure water is available

through skimmer.

3. Pump strainer clogged. - Remedy:

a. Clean pump strainer pot.

4. Pump strainer gasket defective. - Remedy:

a. Replace gasket.

B. REDUCED CAPACITY AND/OR HEAD.

1. Air pockets or leaks in suction line. - Remedy:

a. See item A.1. of this section, above.

2. Clogged impeller. Remedy:

a. Turn off electrical power to the pump.

b. Remove the clamp that holds the volute to the seal

plate.

c. Slide the motor and seal plate away from the

volute.

d. Clean debris from impeller. If debris cannot be

removed, complete the following steps.

(1) Remove left hand thread anti-spin bolt and

O-ring.

(2) Remove, clean and reinstall impeller.

(3) Reinstall anti-spin bolt and O-ring.

e. Reinstall weir-ring, diffuser, and O-ring.

f. Reinstall motor and seal plate into volute aligning

with keyway at top of volute.

g. Reinstall clamp around seal plate and volute and

tighten securely.

3. Pump strainer clogged. - Remedy:

a. Clean suction trap.

0 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150

100

110

FLOW IN GPM

TOTAL DYNAMIC HEAD IN FEET OF H2O

UF Performance Curves

NSF Listed Pumps

0 102030405060708090100110120130140150160170180

FLOWIN GPM

TOTAL DYNAMIC HEAD IN FEET OF H20

Performance Curves

GHJK

A = ½ hp full rated or ¾ hp up rated

B = ¾ hp full rated or 1 hp up rated

C = 1 hp full rated or 1½ up rated

D = 1½ full rated or 2 hp up rated

E = 2 hp full rated or 2½ up rated

F = 3 hp full rated

G = ¾ hp UR High Flow

H = 1 hp UR High Flow

J = 1½ hp UR High Flow

K = 2½ hp UR High Flow

Rev.G•Rev.G•Rév.G 4-3-00 5 P/N•Núm/Pte.•Réf. 99340000

Item Part Description

No. No.

1 357143 Sealplate,Almond

1 357142 Sealplate,kit,Almond

2 39702000 Seal1000

3 98220500 Nut,3/8-16hex

4 98220600 Washer,lock,3/8,S/S

5 39005610 Anti-spinimpellerkit,½hp60Hz

5 39005010 Anti-spinimpellerkit,¾hp60Hz,½hp50Hz

5 39005110 Anti-spinimpellerkit,1hp60Hz,¾hp50Hz

5 39005210 Anti-spinimpellerkit,1½hp60Hz,1hp50Hz

5 39005310 Anti-spinimpellerkit,2hp60Hz,1½hp50Hz

5 39005410 Anti-spinimpellerkit,3hp60Hz,2hp50Hz

5 39099910 Anti-spinimpellerkit,3hp50cycle

5 39015010 Anti-spinimpellerkit,¾hpURhighflow

5 39015110 Anti-spinimpellerkit,1hpURhighflow

5 39015210 Anti-spinimpellerkit,1½hpURhighflow

5 39015310 Anti-spinimpellerkit,2hpURhighflow

5 39015410 Anti-spinimpellerkit,2½hpURhighflow

6 39009900 Screw,impellerlock,lefthandthread

7 39010000 O-ringforimpellerlock

8 39005500 Diffuser,1/2to1½hp

8 39015500 Diffuser,2and3hp

9 39006900 Weirring

10 39006600 Gasket,diffuser

11 39006000 O-ring,volute

Item Part Description

No. No.

12 357140 Volute,2in.,Almond

13 39006200 Clampassembly,volute

14 39302700 Knob,clamp

15 357139 Base,Almond

16 98210300 Washer,flat3/8in.

17 98219800 Bolt,5/16-18x1in.

18 39501200 Gasket,pottovolute

19 357138 Pot,1½in.,w/weirring,Almond

19 357137 Pot,2in.,w/weirring,Almond

20 98201800 Bolt,1/4-20x1¾in.

21 39303500 Basket

22 39300600 O-ring,lid

23 39301700 Lid

24 39105000 Lockingring,potlid

25 357136 Plug,1/4in.withO-ring,Almond

26 39007200 Ring,reinforcing,for2in.ports

26 39204600 Ring,reinforcing,for1½in.ports

357135 Flange,1½in.booster,Almond

98208300 Screw,HH1/4-20x7/8

51008500 Flatwasher,1/4in.

39302800 Clamponly

98220500 Nut,3/8-16brass

98220600 Washer,lock3/8in.s/s

A 357134 Support,motor,rear,Almond

B 357133 Support,motor,front,Almond

SECTIONIII. REPLACEMENT PARTS

P/N•Núm/Pte.•Réf.99340000 6 Rev.G•Rev.G•Rév.G 4-3-00

SAVE THESE INSTRUCTIONS.

Rev.G•Rev.G•Rév.G 4-3-00 7 P/N•Núm/Pte.•Réf. 99340000

ADVERTENCIA

Riesgo de choque eléctrico o electrocución.

Esta bomba de agua para piscinas tiene que instalarse por un electricista con licencia o certificación o

por un técnico calificado en servicios a piscinas y de acuerdo con el Código Eléctrico Nacional (EE. UU.)

y todos los códigos y reglamentos locales respectivos. La instalación inadecuada creará un riesgo

eléctrico que podría resultar en la muerte o en lesiones graves a los usuarios de la piscina, a los

instaladores o a otras personas debido a un choque eléctrico, y también podría causar daños a la

propiedad. Siempre desconecte la alimentación eléctrica a la bomba de la piscina en el disyuntor antes

de darle servicio a la bomba. El no hacerlo podría resultar en la muerte o en una lesión grave de la

persona que esté dando el servicio, de los usuarios o de otras personas debido a un choque eléctrico.

Manual del Propietario de la Bomba Ultra-Flow™

Certificado

LR60957

Listado

227T

INSTRUCTIVOS IMPORTANTES DE SEGURIDAD

LEA Y SIGA TODOS LOS INSTRUCTIVOS

PROTEJA ESTOS INSTRUCTIVOS

Antes de instalar esta bomba Ultra-Flow™ de Pentair Pool Products, lea y siga todos los avisos de

advertencia y los instructivos que acompañan a esta bomba. El no apegarse a los avisos de seguridad y a

los instructivos podría dar por resultado una lesión grave, la muerte o daños a la propiedad. Comuníquese

con su proveedor local para obtener ejemplares gratuitos o llame a Pentair Pool Products al (805) 523-2400.

ADVERTENCIA

Aviso Importante

A la atención del instalador(a):

Este manual contiene información importante sobre la instalación, operación y uso en forma

segura de este producto. Esta información debe dársele al dueño(a) / operador(a) de este

equipo.

Listado

Índice

SECCIÓN I. INFORMACIÓN GENERAL...................................................................................... 8

SECCIÓN II. LOCALIZACIÓN DE FALLAS ..................................................................................10

SECCIÓN III. REPUESTOS ......................................................................................................12

P/N•Núm/Pte.•Réf. 99340000 8 Rev.G•Rev.G•Rév.G 4-3-00

NOTA

Cuando la bomba se monte en forma permanente a menos de 1.5 m (5 pies) de distancia de las paredes interiores de

una piscina, usted tiene que usar un conductor de calibre número 8 AWG (3.3 mm) o más grande para conectarla a la

orejeta del conductor a tierra.

ADVERTENCIA

Para reducir el riesgo de una lesión, no permita que los niños usen este producto a no ser que estén siendo supervisados de

cerca en todo momento.

PRECAUCIÓN

Esta bomba es para usarse con piscinas instaladas en forma permanente y también podrá usarse con tinas de hidromasaje de

agua caliente (hot tubs) y con bañeras de hidromasaje (spas) si así se indica en la propia bomba. No la use en piscinas que se

pueden desmontar y guardar. Una piscina instalada en forma permanente es una que está construida dentro o sobre la tierra o

en un edificio de tal manera que no se puede desarmar fácilmente para guardarse. Una piscina que se puede guardar está

construida de tal manera que se puede desarmar fácilmente para guardarse y volverse a armar a su integridad original y que

tiene una dimensión máxima de 5.49 m (18 pies) y una altura máxima de sus paredes de 1.07 m (42 pulgadas).

PRECAUCIÓN

Respecto de las bombas para tinas de hidromasaje de agua caliente (hot tubs) y bañeras de hidromasaje (spas), no las instale

dentro de un recinto en el exterior o por debajo de la falda de la tina o bañera a no ser que así lo indique la propia bomba.

SECCIÓN I. INFORMACIÓN GENERAL

A. EL COLADOR DE LA BOMBA

Esta unidad, a veces llamada el «depósito de cabello y pelusa», es la unidad frente a la espiral. Dentro de la cámara está la canastilla

que tiene que mantenerse limpia de hojas y de desperdicios siempre. Vea la canastilla a través de la «tapadera transparente» con el fin

de inspeccionarla por si tiene hojas y desperdicios.

Independientemente del tiempo que transcurra entre las limpiezas del filtro, es muy importante el inspeccionar visualmente la canastilla

del depósito de cabello y pelusa por lo menos una vez a la semana. Una canastilla sucia reducirá la eficiencia del filtro y del calentador

y también pondrá una tensión anormal en el motor de la bomba, lo que podría resultar en una reparación costosa.

PRECAUCIÓN

Para evitar daños a la bomba y al filtro y para obtener un funcionamiento adecuado del sistema, limpie las canastillas del colador

de la bomba y del sumergidor con regularidad.

NOTA

Es importante que el empaque redondo se mantenga limpio y bien lubricado. Nosotros recomendamos que se use un

lubricante a base de silicona para obtener los mejores resultados.

B. PROCEDIMIENTOS DE LIMPIEZA

1. Apague el motor.

2. Descargue la presión del sistema.

3. Gire el conjunto de la abrazadera y de la tapa en sentido contrario a las manecillas de un reloj hasta que se detenga.

4. Levante el conjunto de la abrazadera y de la tapa para quitar la abrazadera y la tapa.

5. Quite la canastilla y vacíe (quítele) los desechos.

6. Vuelva a colocar la canastilla, llene de agua el depósito.

Rev.G•Rev.G•Rév.G 4-3-00 9 P/N•Núm/Pte.•Réf. 99340000

7. Vuelva a instalar la tapa colocando la abrazadera y la tapa en el depósito de tal manera que la distancia indicada quede un

poco más allá de la flecha (en sentido contrario a las manecillas del reloj) en la espiral. Cerciórese de que el empaque redondo

esté ubicado en su lugar adecuado.

8. Asiente la abrazadera y la tapa y gírelas en sentido de las manecillas del reloj. Gírelas hasta que la tapa quede abrazada al

depósito (vea la figura 1). Apriétela con las manos hasta que la flecha indicadora en la espiral esté dentro de la distancia

indicada en el aro de la abrazadera.

ADVERTENCIA

ESTE FILTRO FUNCIONA A ALTA PRESIÓN. CUANDO SE LE DA SERVICIO A ALGUNA PARTE DEL

SISTEMA DE CIRCULACIÓN (POR EJEMPLO: ARO DE CIERRE, BOMBA, FILTRO, VÁLVULAS, ETC.),

PUEDE ENTRARLE AIRE AL SISTEMA Y PRESURIZARSE. EL AIRE PRESURIZADO PUEDE VOLAR LA

TAPA, LO QUE PODRÍA DAR POR RESULTADO UNA LESIÓN GRAVE, LA MUERTE O DAÑOS A LA

PROPIEDAD. PARA EVITAR ESTE POSIBLE RIESGO, SIGA ESTOS INSTRUCTIVOS.

9. Abra la válvula de descarga de aire en la parte superior del filtro.

10. Aléjese del filtro. Arranque la bomba.

11. Purgue el aire del filtro hasta que salga un chorro de agua estable. Cierre la válvula de descarga de aire.

Para información adicional, use los instructivos para volver a arrancar su filtro.

Si la bomba está instalada por debajo del nivel de agua de la piscina, cierre las tuberías de retorno y de succión antes de abrir el

depósito de cabello y pelusa en la bomba. Cerciórese de volver a abrir las válvulas antes de hacerla funcionar.

NO HAGA funcionar la bomba en seco. Si se hace funcionar a la bomba en seco, el sello mecánico se dañará y ocurrirá una fuga

externa. Cuando esto sucede se tiene que cambiar el sello dañado.

SIEMPRE mantenga el nivel de agua adecuado en su piscina (hasta la mitad de la abertura del sumergidor). Si el nivel de agua se

reduce por debajo de la abertura del sumergidor, la bomba comenzará a jalar aire a través del sumergidor, perdiendo el cebado y

causando que la bomba funcione en seco, lo que resultará en un sello dañado.

Si se continúa la operación en esta manera se podría causar una pérdida de presión y daños al bastidor o envoltura de la bomba, al

Impulsor y al sello.

C. CEBADO DE LA BOMBA

1. Quite la tapa del colador de la bomba y llene el depósito con agua hasta por lo menos el nivel de la tubería de succión.

2. Vuelva a colocar la tapa. Cerciórese de que el empaque redondo esté es su lugar y apriete la tapa con las manos. Vea la

sección I.B., arriba.

3. Ahora la bomba se cebará. El tiempo de cebado dependerá de la fuerza de succión y de la distancia horizontal de la tubería de

succión.

D. MOTOR ELÉCTRICO

1. Protéjalo contra el calor.

a. Cerciórese de que el motor esté bajo la sombra.

b. Cualquier recinto tiene que estar bien ventilado para evitar el

sobrecalentamiento.

c. Déle suficiente ventilación cruzada.

2. Protéjalo contra el polvo y la mugre.

a. Protéjalo contra cualquier material extraño o salpicaduras de agua.

b. No guarde (ni derrame) las substancias químicas que se usan en las

piscinas cerca del motor.

c. Evite barrer o levantar polvo cerca del motor cuando éste esté andando.

d. Si un motor se daña debido a la mugre, entonces se anula la garantía

del motor.

3. Protéjalo contra la humedad

a. Protéjalo contra las salpicaduras de agua de la piscina.

Arrows on lid must align

with arrows on pump body

to ensure a tight closure.

Figura 1.

La tapa tiene que quedar

alineada con el cuerpo de

la bomba para estar seguro

de un cierre hermético.

P/N•Núm/Pte.•Réf. 99340000 10 Rev.G•Rev.G•Rév.G 4-3-00

b. Protéjalo contra el clima.

c. Protéjalo contra los rociadores de jardín.

d. Si el motor se llega a mojar - déjelo secar antes de echarlo a andar.

e. Si un motor se daña debido al agua, entonces se anula la garantía del motor.

NOTA

No envuelva el motor con plástico ni con otros materiales herméticos. El motor puede cubrirse durante una tormenta, o

para guardársele durante el invierno, etc., pero nunca cuando esté funcionando o cuando se espera que comience a

funcionar en un momento dado.

NOTA

Cuando reemplace el motor, cerciórese de que el soporte del motor esté ubicado en la posición correcta para soportar

el tamaño del motor que se esté instalando.

E. EL SELLO DEL EJE

1. El sello del eje consiste principalmente de dos partes, una porción giratoria y un sello de cerámica.

2. La bomba requiere de muy poco servicio, o nada, aparte de un cuidado razonable, sin embargo el sello del eje podría dañarse

de vez en cuando y tiene que cambiársele.

PRECAUCIÓN

Las caras del sello están pulidas y bruñidas por lo que podrían dañarse si no se les trata con cuidado.

PRECAUCIÓN

En zonas con climas templados, cuando pueden ocurrir condiciones temporales de congelación, haga funcionar su equipo de

filtrado toda la noche para evitar que éste se congele.

SECCIÓN II.LOCALIZACIÓN DE FALLAS

A. NO HAY BOMBEO

1. La bomba no se ceba - demasiado aire.

a. Remedio:

(1) Revise la tubería de succión y las glándulas de la válvula en todas las válvulas de entrada de succión que haya.

(2) Asegure la tapa en el colador de la bomba y cerciórese de que el empaque de la tapa esté en su sitio.

(3) Revise el nivel del agua para asegurarse de que el sumergidor no esté jalando aire.

2. La bomba no se ceba - falta de agua

a. Remedio:

(1) Cerciórese de que las tuberías de succión, el colador de la bomba y la voluta de la bomba esté llenos de agua.

(2) Cerciórese de que la válvula en la tubería de succión esté funcionando y esté abierta, (algunos sistemas no tienen

válvulas).

(3) Verifique el nivel de agua para cerciorarse de que hay agua disponible a través del sumergidor.

3. Colador de la bomba tapado

a. Remedio:

(1) Limpie el depósito del colador de la bomba.

4. Empaque defectuoso del colador de la bomba

a. Remedio:

(1) Cambie el empaque.

Otros manuales para Ultra-Flow

Tabla de contenidos

Idiomas:

Otros manuales de Bomba de agua de Pentair

Pentair

Pentair AERMOTOR SPCA Series Manual de usuario

Pentair

Pentair FAIRBANKS NIJHUIS 1900 Series Instrucciones de funcionamiento

Pentair

Pentair JUNG PUMPEN MULTISTREAM 55/2 B2 Manual de usuario

Pentair

Pentair MYERS CT Series Manual de usuario

Pentair

Pentair SRM4T2 Manual de usuario

Pentair

Pentair JUNG PUMPEN HEBEFIX 100 Manual de usuario

Pentair

Pentair MYERS SP33 Series Guía

Pentair

Pentair Aurora 384 Instrucciones de funcionamiento

Pentair

Pentair Flotec OMNIA Series Manual de usuario

Pentair

Pentair Hypro 9307C Series Manual de usuario

Pentair

Pentair Hydromatic C4SP Manual

Pentair

Pentair Berkeley B81205 Manual de usuario

Pentair

Pentair ME7 Series Guía

Pentair

Pentair STA-RITE JHCX SAE Series Manual de usuario

Pentair

Pentair SIATA AQUA CUBIC PLUS Manual de usuario

Pentair

Pentair AURORA 3801 Instrucciones de funcionamiento

Pentair

Pentair MYERS MPB Series Manual de usuario

Pentair

Pentair NOCCHI PRIOX 420/11 Manual de usuario

Pentair

Pentair WHISPERFLO Series Manual de usuario

Pentair

Pentair FOLEO 5800 XTR Guía del usuario

Pentair

Pentair Berkeley BVMI1 Guía

Pentair

Pentair Hydromatic HPG200V Guía de solución de problemas

Pentair

Pentair MYERS MSPD3 Manual

Pentair

Pentair Aurora Edwards 150 Manual de usuario

Manuales populares de Bomba de agua de otras marcas

Neptun

Neptun NPHW 5500 Manual de usuario

Sensidyne

Sensidyne Gilian BDX-II Instrucciones de instalación y funcionamiento

Draper

Draper 47808 Manual de usuario

Trolla

Trolla 12820 Manual de usuario

Sunfab

Sunfab SVH Series Manual de usuario

WilTec

WilTec 50740 Manual de usuario

Fieldmann

Fieldmann FVC 5015 EK Manual de usuario

Everbilt

Everbilt EFSUB5-122HD Manual de usuario

Graco

Graco Husky 3300e Manual de usuario

esotec

esotec 101018 Manual de usuario

moyno

moyno 2000 CC Manual de usuario

Becker

Becker BASIC VASF 2.80/1-0.AC230 Manual de usuario

Sykes AmeriPumps

Sykes AmeriPumps GP100M Guía de solución de problemas

DUROMAX

DUROMAX XP WX Series Manual de usuario

BRINKMANN PUMPS

BRINKMANN PUMPS SBF550 Manual de usuario

Franklin Electric

Franklin Electric IPS Manual de usuario

Xylem

Xylem e-1532 Series Manual de usuario

Milton Roy

Milton Roy PRIMEROYAL Manual de usuario
