uw schouwkap

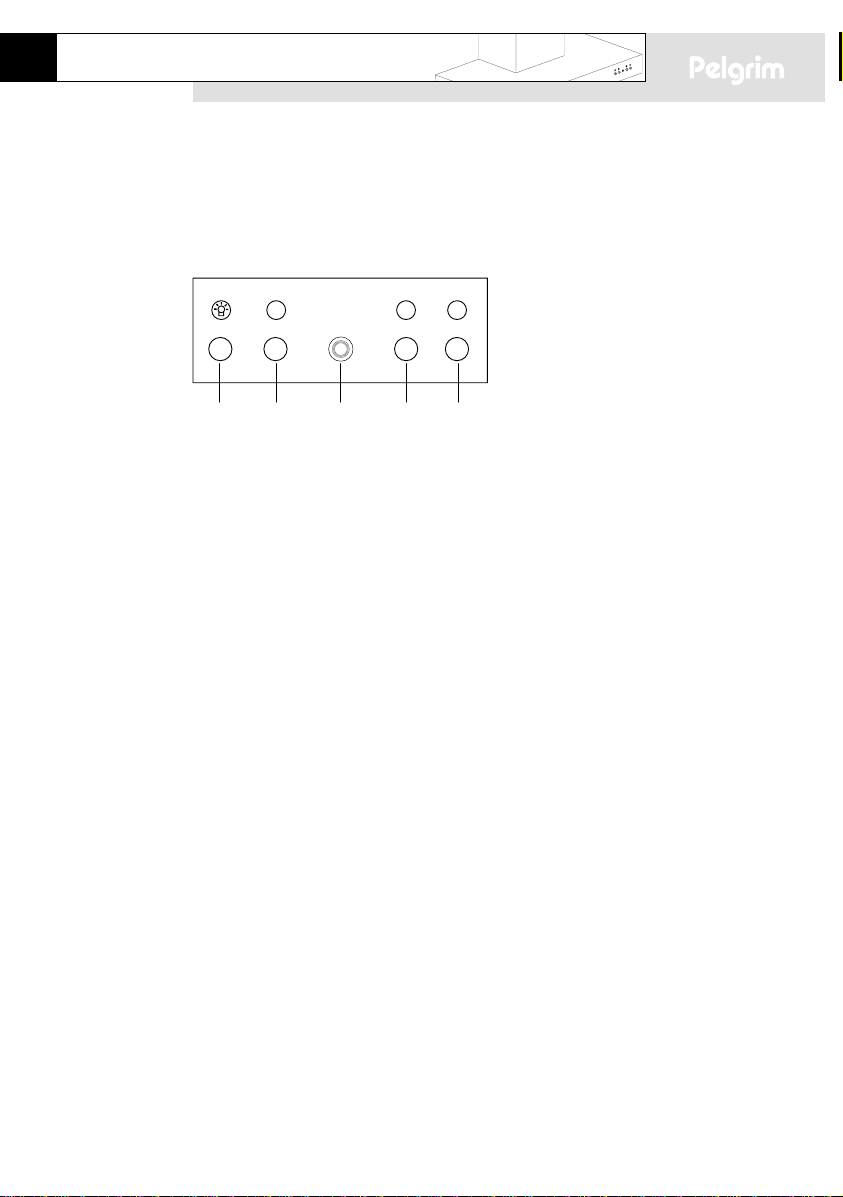

Beschrijving

a. verlichting

b. ventilator stand 1

c. aan/uit indicatielampje

d. ventilator stand 2

e. ventilator stand 3

123

ab cde

PSK1086

88015844 HL PSK1086.qxd 21-04-2004 16:46 Pagina 4

uw schouwkap

Inleiding

Als u deze gebruiksaanwijzing doorleest, bent u snel op de hoogte van alle

mogelijkheden die dit toestel u biedt. U vindt informatie voor uw veiligheid en

over het onderhoud van het toestel.

Bewaar de gebruiksaanwijzing en het installatievoorschrift. Een eventueel

volgende gebruiker van dit toestel kan daar zijn voordeel mee doen.

88015844 HL PSK1086.qxd 21-04-2004 16:46 Pagina 5

veiligheid

Waar u op moet letten

■Laat het toestel aansluiten door een erkend installateur (zie hoofdstuk

"Installatie").

■Bij reparatie of schoonmaakbeurten moet het toestel stroomloos gemaakt

worden. Neem de stekker uit het stopcontact of draai de schakelaar in de

meterkast op nul.

■Bij koken of braden wordt de kookplaat heet. Kinderen moeten dus altijd uit

de buurt worden gehouden.

■Vet en olie zijn bij oververhitting brandbaar. Blijf in de buurt tijdens het

bereiden van gerechten.

■Schakel, voordat u met koken begint, de afzuigkap in. Laat na het koken de

afzuigkap nog ca. 5 minuten aan staan.

■Een met vet verzadigd filter is brandbaar. Flambeer nooit onder de afzuigkap

en maak het filter op tijd schoon.

■Maak eerst het toestel stroomloos als u de lampen wilt vervangen! Gebruik

uitsluitend dezelfde lampen met aangegeven wattage.

■In verband met eventuele scherpe randen aan de ombouwkoker adviseren wij

u tijdens de montage van de koker werkhandschoenen te gebruiken.

88015844 HL PSK1086.qxd 21-04-2004 16:46 Pagina 6

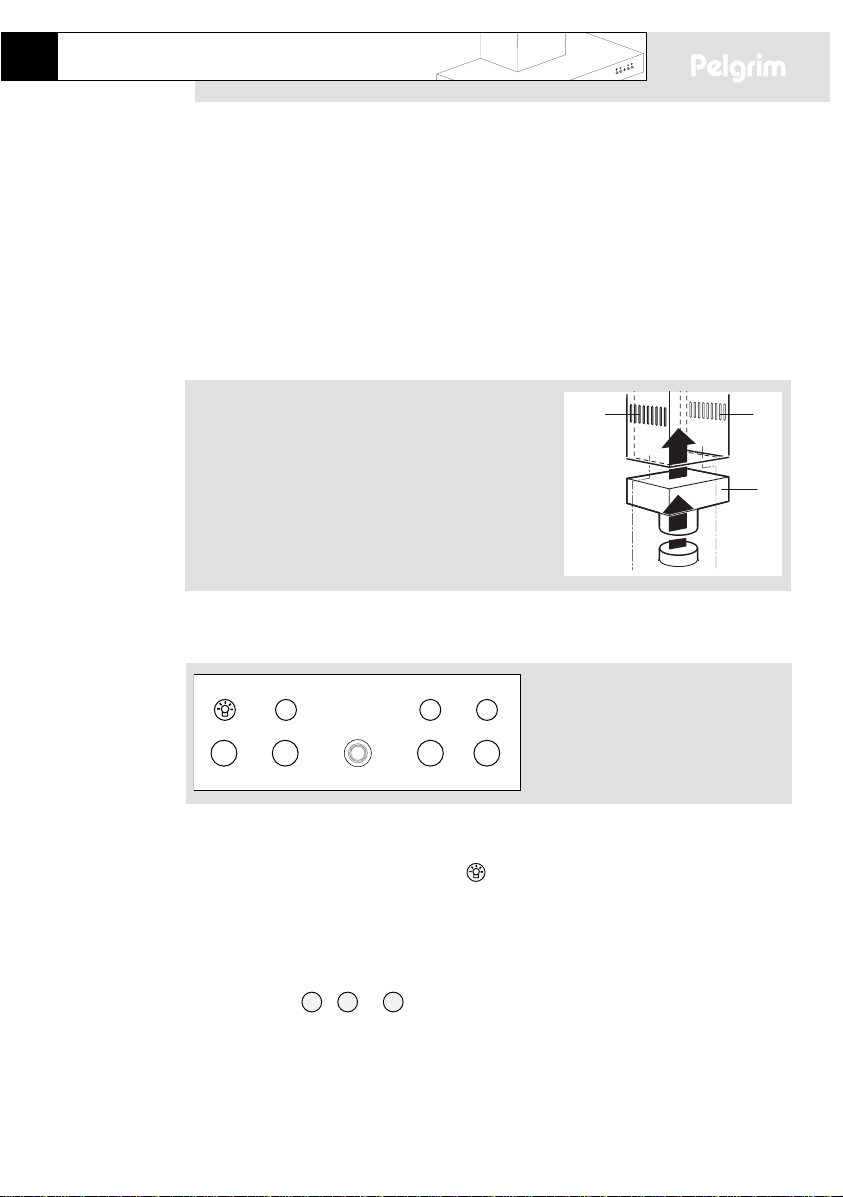

Afvoersystemen

De afzuigkap kan op twee manieren worden aangesloten:

■Op een afvoerkanaal.

De aangezogen kookdampen worden naar buiten afgevoerd, nadat de

vetdeeltjes gefilterd zijn. Dit is de beste manier! De afzuigkap wordt aan de

bovenzijde, met behulp van het bijgesloten aansluitpijpmondje, op het

afvoerkanaal aangesloten.

■Als circulatiekap.

De vetdeeltjes en de geur uit de aangezogen

kookdampen worden gefilterd. De aangezogen

lucht wordt niet afgevoerd maar circuleert via

het T-stuk (B) door de roosters (A) van de koker

in de keuken. U moet dan wel een koolstoffilter

plaatsen.

Bediening

Verlichting in- en uitschakelen

Druk op de toets voor de verlichting .

De verlichting gaat branden.

Druk nogmaals op de toets en de verlichting gaat uit.

Ventilator inschakelen

Druk op toets , of .

De afzuigkap schakelt in op de gekozen stand. Het aan/uitlampje in het midden

van de toetsen licht op.

321

gebruik

123

88015844 HL PSK1086.qxd 21-04-2004 16:46 Pagina 7

onderhoud

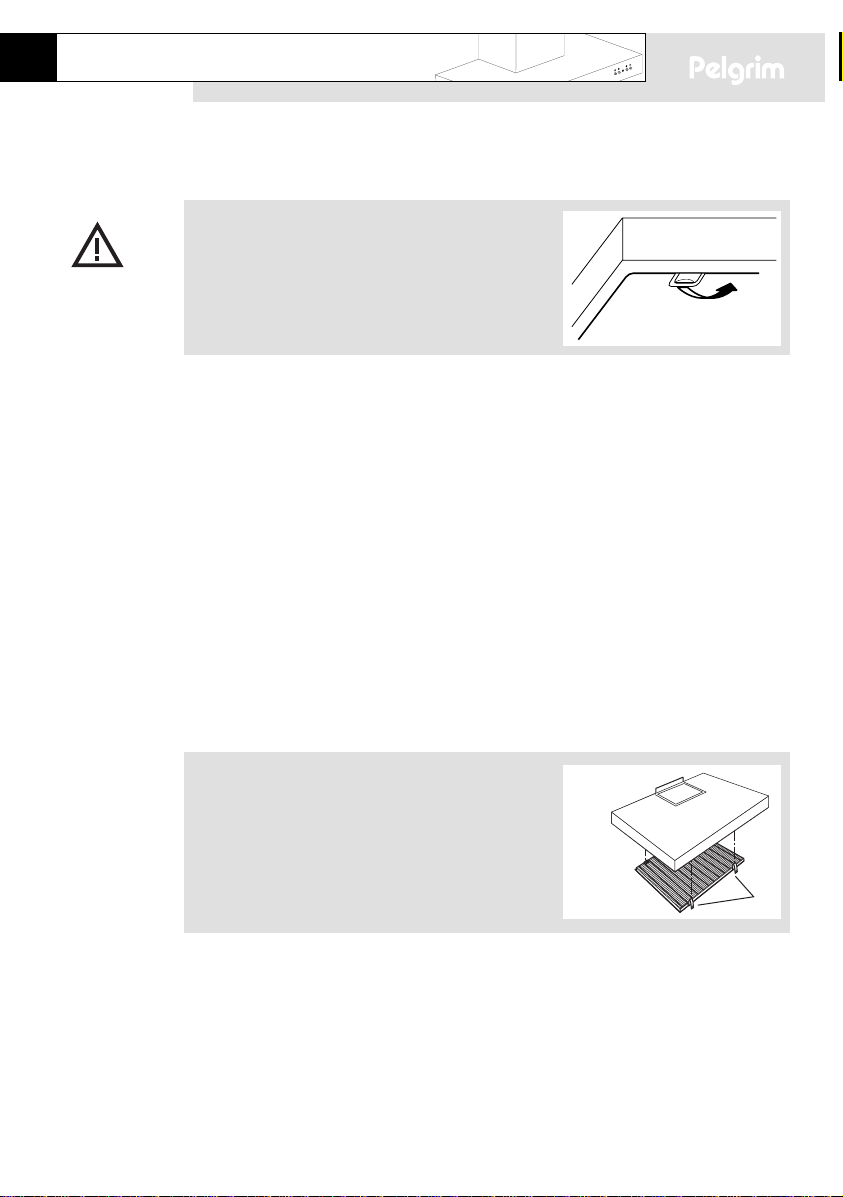

Filterrooster verwijderen

Schakel de netspanning uit! Neem de stekker uit

het stopcontact of zet de schakelaar in de

meterkast op nul. Trek het rooster naar u toe en

kantel het naar voren toe omlaag.

Koolstoffilters vervangen

Het koolstoffilter moet worden toegepast als de afzuigkap niet op een

afvoerkanaal wordt aangesloten (zie Afvoersystemen, blz. 7).

Let op:

■Het koolstoffilter moet minimaal 2x per jaar worden vervangen, afhankelijk

van het gebruik van de afzuigkap.

■Koolstoffilters zijn niet uitwasbaar voor hergebruik.

■Verzadigd koolstof is niet milieuvriendelijk. Vervang het filter tijdig.

Koolstoffilter aanbrengen

Klik het koolstofilter, met behulp van de plastic

klemmetjes (A), vast in de onderzijde van het

motorhuis. Plaats de filterroosters weer in de

afzuigkap.

88015844 HL PSK1086.qxd 21-04-2004 16:47 Pagina 8

onderhoud

Lampen vervangen

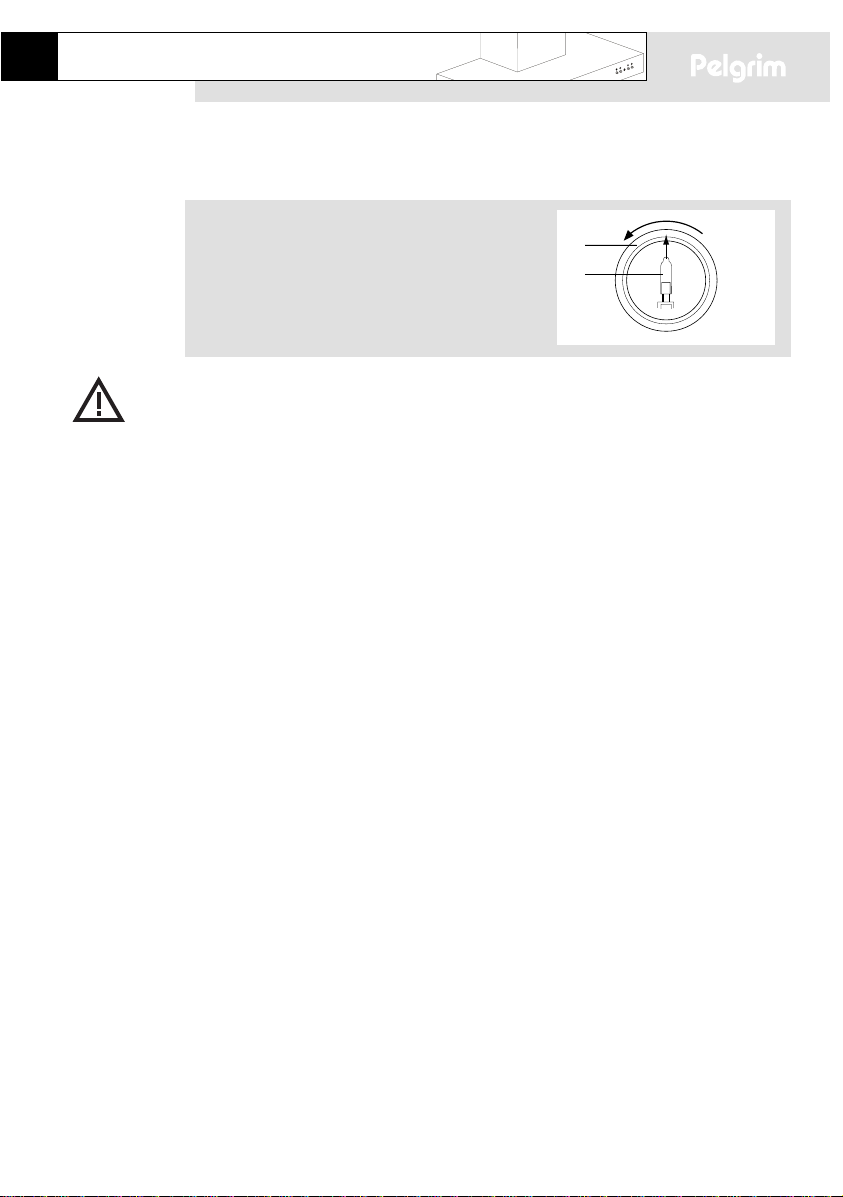

Draai de vergrendeling (1) linksom en verwijder

deze. Trek de lamp (2) in de pijlrichting uit de

houder en plaats de nieuwe lamp. Druk het

deksel weer vast.

Denk erom dat wanneer u het lampje vervangt u er niet met de handen aan

komt, aangezien direct contact met de huid tot gevolg kan hebben dat het

lampje doorbrandt.

Reinigen

Afzuigkap

De afzuigkap kunt u schoonmaken met een sopje en een zachte doek, daarna

met schoon water nabehandelen. Gebruik geen agressieve

schoonmaakmiddelen zoals bijvoorbeeld soda. Het lakwerk van de afzuigkap

blijft mooi als u zo nu en dan de lak met was inwrijft.

Roestvrijstalen schouwkappen

Niet behandelen met schuursponsjes of andere schuurmiddelen. Nabehandelen

met Stahlfix en met de structuur van het roestvrijstaal meepoetsen.

Filters

Aluminiumfilters elke week reinigen in een sopje. Het aluminiumfilter wordt

door de reinigingsmiddelen dof. Dit is normaal.

88015844 HL PSK1086.qxd 21-04-2004 16:47 Pagina 9

installatie

Afvoeren verpakking en toestel

De verpakking van het toestel is recyclebaar. Gebruikt zijn:

–karton

–poly-ethyleenfolie (PE)

–CFK-vrij polystyreen (PS-hard-schuim)

–polypropyleen banden om de doos

Deze materialen op verantwoorde wijze en conform de overheidsbepalingen

afvoeren.

De overheid kan u ook informatie verschaffen over het op verantwoorde wijze

afvoeren van afgedankte huishoudelijke apparaten.

Algemeen

De aansluiting van dit apparaat op het lichtnet moet worden uitgevoerd door

een erkend installateur, die de juiste veiligheidsvoor-schriften kent en toepast.

Het apparaat voldoet aan de Europese voorschriften CEE 89/336 EMC en CEE

73/23; 93/68 LVD.

Belangrijk om te weten:

■Als de afzuigkap wordt aangesloten op een bestaand afvoerkanaal, mogen

geen andere apparaten op dat kanaal aangesloten zijn (zoals een geiser of

kachel).

■Neem de plaatselijk geldende voorschriften in acht met betrekking tot de

beluchting van gasapparaten.

■Monteer de afzuigkap altijd boven het kookgedeelte met een minimale

afstand van 650 mm.

■Hoe korter de afvoerpijp en hoe minder bochten, des te beter is de werking

van de afzuigkap.

■Controleer voordat u met boren begint of er geen installatieleiding(en)

aanwezig is (zijn).

■Het aansluitpijpmondje van de schouwkap heeft een diameter van 125 mm.

Het beste is de afvoerpijp ook met deze diameter uit te voeren.

88015844 HL PSK1086.qxd 21-04-2004 16:47 Pagina 10
