Pelgrim EKB Manual de usuario

elektrische kookplaat

electric hob

table de cuisson électrique

Elektro Kochfeld

EKB / EKV / TEK

Handleiding

Manual

Notice d’utilisation

Anleitung

Nederlands . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1 - 6

English . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7- 12

Français . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13 - 18

Deutsch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19 - 24

Fig. 2 EKB 550 / TEK161RVSFig. 1 EKV 500

Fig. 3

•

Fig. 4

Fig. 5

L L L

1234 1 234

L L N

Fig. 6

Fig. 8

30 mm 40 mm

Fig. 9

min.15

min.50

min.150 min.150

Fig. 7

560 490

580 510

560 480

580 500

055BKE

TEK161

005VKE

1INHOUD

3930 | 2210 | 0211

Introductie

Als u deze gebruiksaanwijzing doorleest, bent

u snel op de hoogte van alle mogelijkheden

die dit toestel u biedt. U vindt informatie voor

uw veiligheid en over het onderhoud van het

toestel. Verder vindt u milieutips en

aanwijzingen om energie te besparen.

Bewaar de gebruiksaanwijzing en het

installatievoorschrift. Een eventueel volgende

gebruiker van dit toestel kan daar zijn

voordeel mee doen.

Veel kookplezier!

Inhoud

■Veiligheid . . . . . . . . . . . . . . . . . . . . . . . . . . .2

Waarop u moet letten . . . . . . . . . . . . . . . . 2

■Bediening . . . . . . . . . . . . . . . . . . . . . . . 2 - 4

Het eerste gebruik . . . . . . . . . . . . . . . . . . . .2

Toestelinformatie . . . . . . . . . . . . . . . . . . . . 2

Pannen zijn belangrijk . . . . . . . . . . . . . . . . .3

De 11-standen schakelaar . . . . . . . . . . . . .3

De 7-standen schakelaar . . . . . . . . . . . . . .4

■Afvoeren verpakking en toestel . . . . . . . .4

■Onderhoud . . . . . . . . . . . . . . . . . . . . . . . . . .5

Reiniging en bescherming . . . . . . . . . . . . .5

■Installatie . . . . . . . . . . . . . . . . . . . . . . . .5 - 6

Toestelbeschrijving

Fig. 1

1 snelkookplaat 180 mm

2 snelkookplaat 145 mm

3 snelkookplaat 180 mm

4 snelkookplaat 145 mm

Fig. 2

1 bedieningsknop kookzone rechtsachter

2 bedieningsknop kookzone linksachter

3 bedieningsknop kookzone linksvoor

4 bedieningsknop kookzone rechtsvoor

5 kontrolelampje kookzone

2VEILIGHEID

Lees de separate veiligheids-

voorschriften voordat u het

toestel in gebruik neemt!

Het eerste gebruik

■Kookplaat inschakelen

Voordat u de kookplaat definitief in gebruik

gaat nemen dient elk element gedurende

3 à 4 minuten op de hoogste stand te

worden ingeschakeld zonder dat er een

pan op wordt geplaatst.

Elk kookelement is door de fabrikant

voorzien van een speciale roestwerende

laag. Als de kookplaat voor de eerste maal

sterk verhit wordt, zult u een schroeilucht

waarnemen. Dit is normaal.

Toestelinformatie

De kookelementen zijn vervaardigd van

gietijzer. De warmte wordt verkregen door

gloeispiralen die ringsgewijs in het element

liggen.

De warmte wordt door direkte geleiding aan

de panbodem afgegeven. Elk element is gevat

in een roestvrijstalen afsluitrand.

Bij gebruik van een of meerdere kookplaten

gaat op het bedieningspaneel de kontrolelamp

aan.

BEDIENING

Pannen zijn belangrijk (Fig. 3)

De beste bodemdikte is:

Bij roestvrijstalen pannen

4 - 6 mm.

Bij staal-emaille pannen

2 - 3 mm.

■De diameter van de panbodem moet de

kookzone volledig afdekken.

■De bodem van de koude pan moet

enigszins naar binnen getrokken zijn, want

bij verhitting van de pan volgt uitzetting van

de bodem en sluit de pan goed aan op de

kookplaat. Op deze wijze wordt de warmte

optimaal doorgegeven.

Pannen waarmee reeds eerder op een

gaskookplaat is gekookt, zijn niet meer

geschikt voor elektrisch koken. Zorg dat de

panbodem én kookplaat droog zijn. Gebruik

altijd een deksel tijdens het koken i.v.m.

energieverlies.

De 11-standen schakelaar (Fig. 4)

Stand 11

Aan de kook brengen van alle gerechten.

Slinken van bladgroenten.

Aanbraden van vlees.

Bakken van biefstuk, vis en aardappelen.

Stand 10 - 9

Bakken van flensjes.

Wentelfeefjes, frituren.

Stand 8 - 7

Bakken van pannenkoeken, drie in de pan.

Stand 6-5

Doorbakken van vis en klein vlees.

Doorbraden van groot vlees, uien fruiten.

Stand 4-3

Doorkoken van gerechten met een kooktijd

van meer 10 minuten.

Smoren van groenten.

Ontdooien van diepgevroren bladgroenten.

Stand 2-1

Vlees stoven, warmhouden van gerechten,

doorkoken van kleine hoeveelheden.

Stand 0

Doorkoken van gerechten met een kooktijd

korter dan 10 minuten, nadat het gerecht eerst

op een hogere stand aan de kook is gebracht.

4BEDIENING

De 7-standen schakelaar (Fig. 5)

Stand 6

Aan de kook brengen van alle gerechten.

Slinken van bladgroenten.

Aanbraden van vlees.

Bakken van biefstuk, vis en aardappelen.

Stand 5

Bakken van flensjes.

Wentelfeefjes, frituren.

Stand 4

Bakken van pannenkoeken, drie in de pan.

Stand 3

Doorbakken van vis en klein vlees.

Doorbraden van groot vlees, uien fruiten.

Stand 2

Doorkoken van gerechten met een kooktijd

van meer 10 minuten.

Smoren van groenten.

Ontdooien van diepgevroren bladgroenten.

Stand 1

Vlees stoven, warmhouden van gerechten,

doorkoken van kleine hoeveelheden.

Stand 0

Op deze stand is het element uitgeschakeld.

Doorkoken van gerechten met een kooktijd

korter dan 10 minuten, nadat het gerecht eerst

op een hogere stand aan de kook is gebracht.

Opmerking

De tabel is uitsluitend bedoeld als leidraad,

omdat de instelwaarde afhankelijk is van de

hoeveelheid, samenstelling van het gerecht

en de pan.

Afvoeren verpakking en toestel

De verpakking van het toestel is recyclebaar.

Gebruikt zijn:

– karton

– poly-ethyleenfolie (PE)

– CFK-vrij polystyreen (PS-hard-schuim)

– polypropyleen banden om de doos

Deze materialen op verantwoorde wijze en

conform de overheidsbepalingen afvoeren.

De overheid kan u ook informatie verschaffen

over het op verantwoorde wijze afvoeren van

afgedankte huishoudelijke apparaten.

Dit toestel voldoet aan de voorschriften van

de richtlijn 89/336/EEG inzake

elektromagnetische compatibiliteit.

ONDERHOUD

Reiniging en bescherming

■De kookplaten reinigen kunt u het beste

met een vochtige doek of keukenpapier.

Verwijder overkooksel zo snel mogelijk.

Vooral rode kool, rabarber en appelmoes

werken in op emaille of roestvrijstaal.

■Hardnekkige resten kan men behandelen

met b.v. Vim, Ata, Scotch Brite, wel goed

afnemen met schoon water.

■De roestvrijstalen rand kunt u reinigen met

een vloeibaar schuurmiddel. Na het

schoonmaken de zeepresten verwijderen,

vooral tussen rand en kookplaat.

■Na het reinigen de kookplaten even

inschakelen om het vocht te laten

verdampen.

■Onderhoud van de kookplaten. Van tijd tot

tijd de platen inwrijven met zuurvrije olie

(naaimachine olie) of met een

onderhoudsmiddel Collo Elektrol

(drogisterij).

Installatie

Algemeen

Wanneer het toestel niet is voorzien van een

aansluitsnoer met stekker, dan dient het alleen

door een erkend installateur op het lichtnet te

worden aangesloten.

Stekker en stopcontact moeten na installatie van

het toestel goed bereikbaar blijven.

Let op:

Op het gegevensplaatje staan de aansluitwaarde

en de vereiste netspanning aangegeven. Het

aansluiten moet gebeuren in overeenstemming

met de nationale en lokale voorschriften.

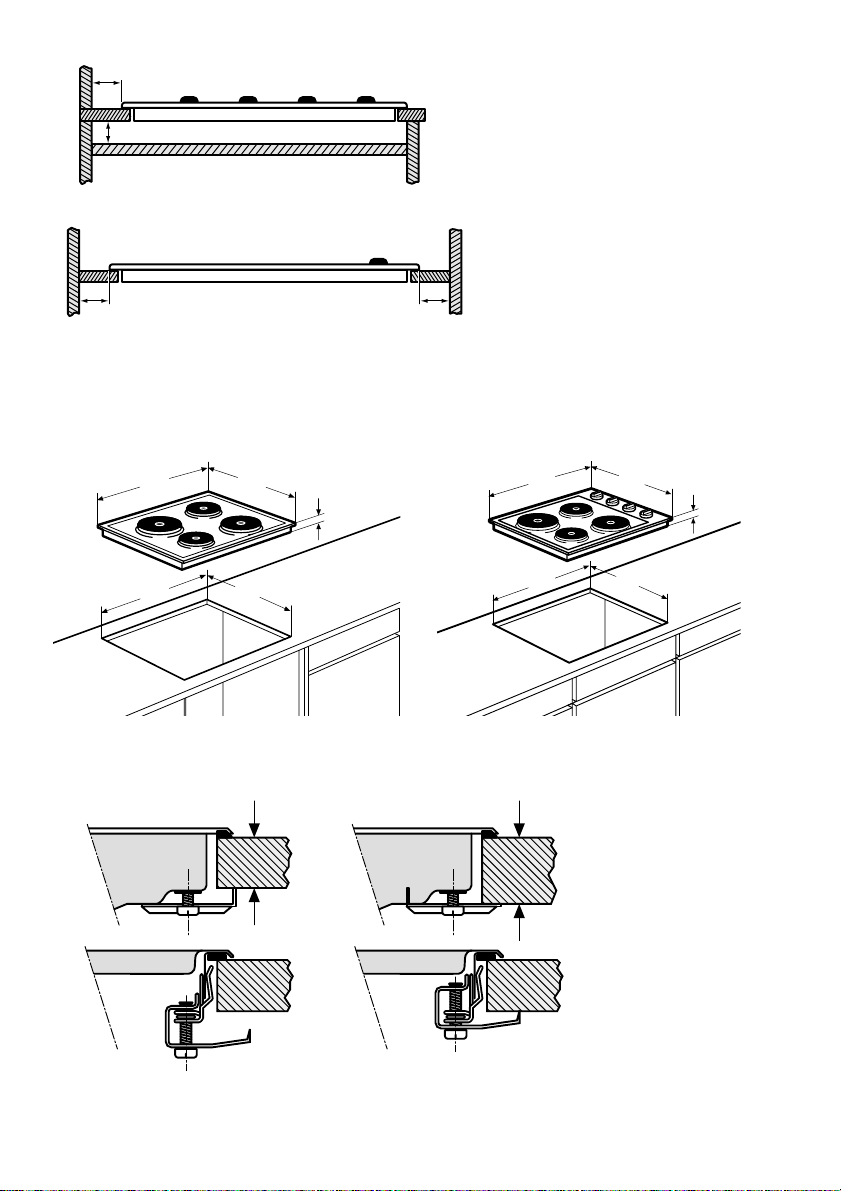

Waarschuwing:

Uit veiligheidsoverwegingen (brandgevaar) moet

er onder de inbouwkookplaat een vrije ruimte

worden gehouden van minimaal 15 mm.

Wanneer een lade onder het toestel aanwezig is,

moet deze worden afgeschermd met een

tussenbodem, die zich op minimaal 15 mm van

de onderkant van de kookplaat bevindt (Fig. 7).

■Indien de kookplaat opgesloten ligt tussen de

achterwand en zijwand(en), moet een

minimale afstand van 50 mm tot de

achterwand en 150 mm tot de zijwand(en)

worden aangehouden (Fig. 7).

■De afdichting tussen kookplaat en

aanrechtblad moet vochtdicht zijn. Het

aanrechtblad moet waterpas liggen, de

kookplaat natuurlijk ook!

■Als een aanrechtblad betegeld is, kan het zijn

dat de afdichtstrip beter vervangen kan

worden door vloeibare siliconenrubber.

■De bevestigingsklemmen gelijkmatig

aandraaien (Fig. 9).

Plaats een kookplaat liever niet direct boven een

onderbouw-koelkast of onderbouw vrieskast.

Indien de kookplaat toch boven een koel- of

vrieskast wordt geplaatst, zorg dan voor een

goede isolatie van de kookplaat.

Elektrische aansluiting

230 V - 50 Hz

Het toestel moet altijd geaard zijn.

Gebruik voor het aansluiten een kabel van goede

kwaliteit, bijv. H05RRF, 1,5 of 2,5 mm2,

met 3 of 5 aders, afhankelijk van de

voorschriften.

Met de volgende kleurcode:

bruin = fase L

blauw = N

groen/geel = aarde ( )

zwart = nul of fase

U kunt, afhankelijk van het aansluitschema, de

zwarte aders als nul- of fasedraad gebruiken.

De kabel moet voorzien zijn van een stekker die

geschikt is voor een nominaal vermogen van

minimaal 15 A. Wilt u een vaste aansluiting

maken, zorg er dan voor dat er een omnipolaire

schakelaar met een contactafstand van

minimaal 3 mm in de toevoerleiding wordt

aangebracht.

Aansluitschema’s

■Aan de onderzijde van het toestel bevindt zich

een etiket met daarop de aansluit-schema’s

(Fig. 6).

■De kookplaat zonder knopbediening op de

plaat zelf is voorzien van een 15-polige

stekker welke aangesloten moet worden op

de oven of op een schakelpaneel.

6INSTALLATIE
