Patura 150901 Manual de usuario

BEDIENUNGSANLEITUNG

Beachten Sie alle Hinweise vor Inbetriebnahme!

MODE D´EMPLOI

Lire toutes les instructions avant usage!

USER MANUAL

Read full instructions before use!

Zaun-Kompass

Détecteur de pertes

Fence Compass

Ref. 150901

- 2-

Zaun-Kompass

Der Zaun-Kompass hat 2 Funktionen. Er dient als:

• Spannungs-/Amperemeßgerät–LiefertsofortigeInformationenüberZaunspannungund

Zaunstrom

• Fehlersuch-Gerät–HilftbeimOrtenvonFehlernirgendwoimZaunsystem

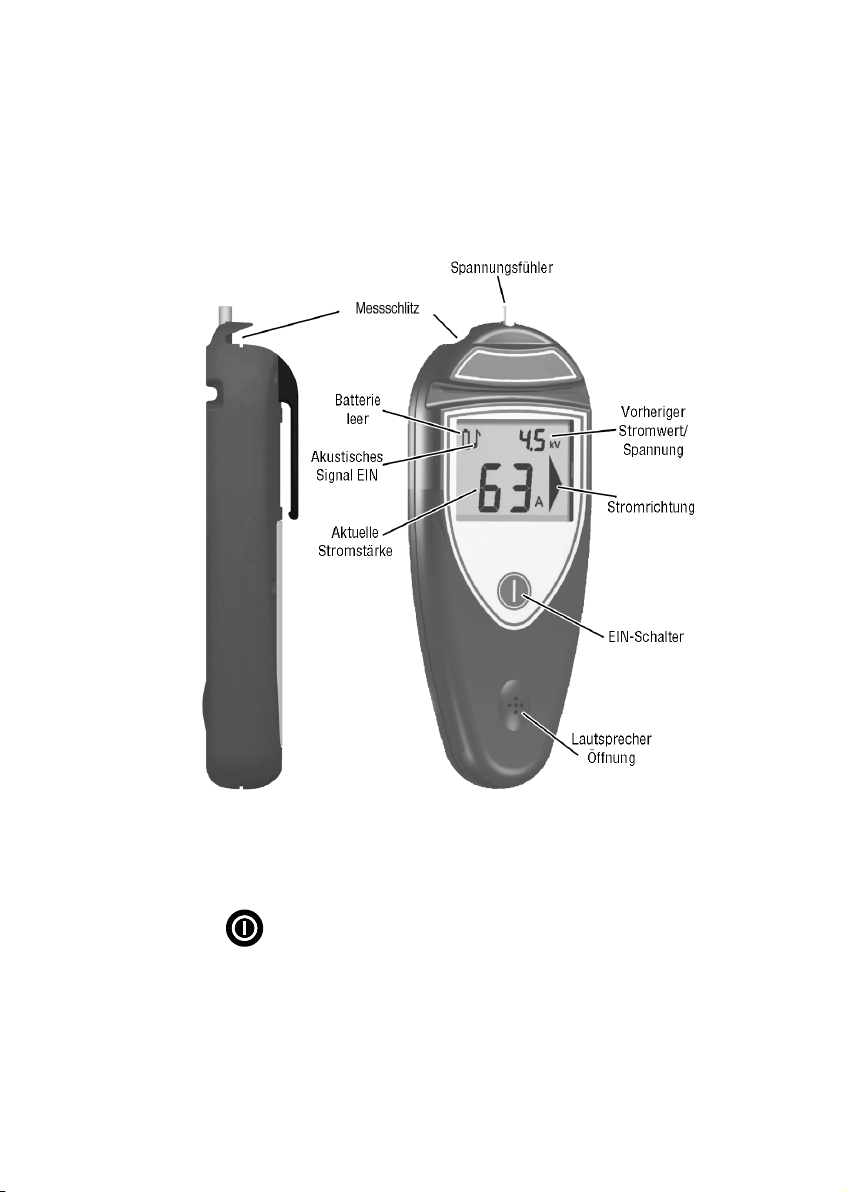

Teile des Zaun-Kompass

Messen der Spannung am Zaun

1 DrückenSie , umdenZaun-Kompasseinzuschalten.

2 LegenSiedenZaundrahtindenMessschlitzdesZaun-KompasseinundstellenSiesicher,

dassderDrahtdenKontaktstiftamZaun-Kompassberührt.

3 NachwenigenSekundenwirddieSpannunginderrechtenoberenEckedesDisplays

angezeigt(inKilovolt).

Hinweis:WährenddererstenSekundenzeigtderZaunkompassrechtsobendenzuvor

gemessenenStromwertinAmperean,bevordanndieSpannungangezeigtwird.

Messen der Ausgangsspannung eines Elektrozaungerätes

1. DrückenSie , umdenZaun-Kompasseinzuschalten.

2. SchaltenSiedasElektrozaungerätein.

3. BerührenSiemitdemSpannungsfühlerdesZaun-KompassdenAusgangsanschlußdes

Elektrozaungerätes.

4. NachwenigenSekundenwirddieSpannunginderrechtenoberenEckedesDisplays

angezeigt(inKilovolt).

Hinweis:WährenddererstenSekundenzeigtderZaunkompassrechtsobendenzuvor

gemessenenStromwertinAmperean,bevordanndieSpannungangezeigtwird.

StrommessungeninnerhalbeinesRadiusesvon1mumdasGerätkönnennichtbesonders

aussagekräftigsein,daumdasElektrozaungeräteinstarkesmagnetischesFeldherrscht,das

denMesswertbeeinflußt.

Fehlersuche im Elektrozaun

SiekönneneinenFehlerimZaunlokalisieren,indemSieStromwerteinAmpereermitteln.

StromfließtimmerinRichtungdesgeringstenWiderstandes.WenneinZauneinenKurzschluss

aufweist,fließtderStromvomGerätausinRichtungderVerluststelle,genausowieWasser

auseinerBadewanneabfließt.GroßeStromflussmengenbelastendasGerätundreduzieren

dadurchdieEffektivitätdesElektrozaunsystems.

DieStrommesswertesindanmehrerenStellenniedrigundbesagen,dasskeineKurzschlüsseim

Zaunvorhandensind:

Kein

Fehler

Elektrozaungerät

DieStrommesswertesindbesondershochundsagen,dassirgendwoamZaunKurzschlüsse

vorhandensind.EinestarkeAbnahmedesStromeszwischenzweiMesspunkten(24Aund3A)

weistdaraufhin,dassderFehlerirgendwozwischendiesen2Messpunktenliegt:

Fehler

Elektrozaungerät

Hinweis:StrommessungeninnerhalbeinesRadiusesvon1mumdasGerätkönnennicht

besondersaussagekräftigsein,daumdasElektrozaungeräteinstarkesmagnetischesFeld

herrscht,dasdenMesswertbeeinflusst.

Finden eines Fehlers im Zaun

1. BeginnenSieinderNähedesAnschlussortesderZaunzuleitungunddrückenSieden

MessschlitzaufdenZaundraht.

2. HaltenSiedenKompassweiteraufdenDrahtunddrückenSie .

3. LesensiedieaktuelleAnzeige.

- 3-

4.GehenSieamZaunentlangundmesseninregelmäßigenAbständenundanallen

Kreuzungen.DervorherigeStromwertwirdzumVergleichkurzinderrechtenoberenEcke

angezeigt.AneinerKreuzunggehenSieweiterindieRichtungmitdenabnormalhohen

oderniedrigenWerten.NachmehrfachemGebrauchdesZaun-KompasseswerdenSiedie

„normalen“Strom-undSpannungswerteIhrerZaunanlagekennenlernen.

5.FälltdieStromstärkeabruptentlangeinesZaunabschnittes,liegtimRegelfalleeinFehler

zwischendieserundderletztenMessstellevor.

6. GehenSiezurückinRichtungdervorhergehendenMessstelle,umdenFehlerzulokalisieren.

Hinweis:Stromstärke-Messwertehöherals„normal“weisenaufKurzschlüssehin.Dieskann

durchstarkenGrasbewuchsoderdefekteIsolatorenetc.verursachtwerden.Niedrigereals

normaleStromstärke-WertebeidergleichenSpannungkönnenaufschlechteVerbindungen

oderDrahtbruchhinweisen.

Tonausgabe

WennderToneingeschaltetist,pieptderZaunkompassbeijedemImpuls.Diesweistdarauf

hin,dassdasElektrozaungeräteingeschaltetistundderZaunstromführendist.DieAnzahlder

TöneunddieTonhöhezeigendieStärkedesStromimpulsesan.Dieskannhilfreichsein,wenn

SiedieStromstärkeanverschiedenenSeiteneinesKreuzungspunktesmessenundwennSiedas

Displaynichtsehen.IstdieStromzufuhrzumZaunausgeschaltet,pieptderZaunkompassnicht.

DieTonausgabekann,wenngewünscht,deaktiviertwerden(siehefolgendeAnweisungen).

Ein-undAusschaltenderTonausgabe:

1.HaltenSiedenZaunkompassvomZaunweg,sodasskeinZaunimpulsempfangenwird.

2.DrückenundhaltenSie für10Sekundengedrückt. wirdangezeigt,wenndie

Tonausgabeaktiviertistoderverschwindet,wennsiedeaktiviertist.

3.LassenSie los,umdenZaunkompassauszuschalten.

Batterie

Wenn imDisplayerscheint,mussdieBatterieimZaunkompassersetztwerden.

Ersetzen der Batterie:

1. EntfernenSiealleSchraubenaufderGeräte-Rückseite.

2. KlemmenSiediealteBatterieabundersetzendiesemitderNeuen.

3. SetzenSiedieRückseitewiederaufundschraubenSiealleSchraubenwiederfest.

AchtenSiedarauf,dasKabelnichteinzuquetschen.

Pflege

• SetzenSiedenZaun-KompassnichtfürlängereZeitdirektemSonnenlichtaus,wiez.B.auf

derAblageimAuto.

- 4-

• ReinigenSiedenZaun-KompassnurmiteinemfeuchtenTuch.

• SolltederZaun-Kompassnasswerden,reibenSieihntrockenundlegenSieihnmitder

Frontseitenachunten,damitdasWasserausderLautsprecheröffnunglaufenkann.Der

Zaun-KompassselbstistwasserdichtundesbedarfkeinerweiterenVorsichtsmaßnahme.

- 5-

- 6-

Détecteur de pertes

L’appareilportatifLocalisateurdepertesadeuxfonctions:

• Voltmètre-offredel’informationimmédiatesurlaperformancedevotreclôture(tensionet

courant)

• Localisateurdepertes-aideàrepérerlespertesàn’importequelendroitdevotreclôture

Les éléments de l’appareil portatif

Mesurer la tension sur la clôture

1 Appuyezsur , pourallumerl’appareilportatif.

2 Insérezlefildeclôturedansla«fenteDétecteurdepertes»desortequelefildeclôture

touchelecontactDétecteurdepertes.

3 Auboutdequelquessecondes,latensionestaffichéeenhautàdroitedel’écran(en

kilovolts).

- 7-

Note:L’appareilportatifafficherad’abordpendantquelquessecondesledernierampérage

enregistréavantd’afficherlatension.

Mesurer la tension de sortie d’un électrificateur

1 Appuyezsur pourallumerl’appareilportatif.

2 Allumezl’électrificateur.

3 Mettezlasondedetensiondel’électrificateursurlabornedesortiedel’électrificateur.

4 Auboutdequelquessecondes,latensionestaffichéeenhautàdroitedel’écran(en

kilovolts).

Note:L’appareilportatifaffiched’abordpendantquelquessecondesledernierampérage

enregistréavantd’afficherlatension.Desampéragesmesurésàmoinsde1mde

l’électrificateurpeuventnepasêtreentièrementprécisàcauseduchampmagnétiqueautourde

l’électrificateur.

Localiser une perte dans la clôture

Vouspouvezrepérerunepertedansuneclôtureenmesurantlecourant(enampères).Le

courantchoisitlavoiedelamoindrerésistance.S’ilyauncourt-circuitdanslaclôture,le

courantcirculedel’électrificateurverslafuite,commel’eauquis’écouled’unebaignoire.Des

niveauxd’intensitédecourantstrèsélevéschargentl’électrificateuretlesystèmedeclôture

électriqueetréduisentsonefficacité.

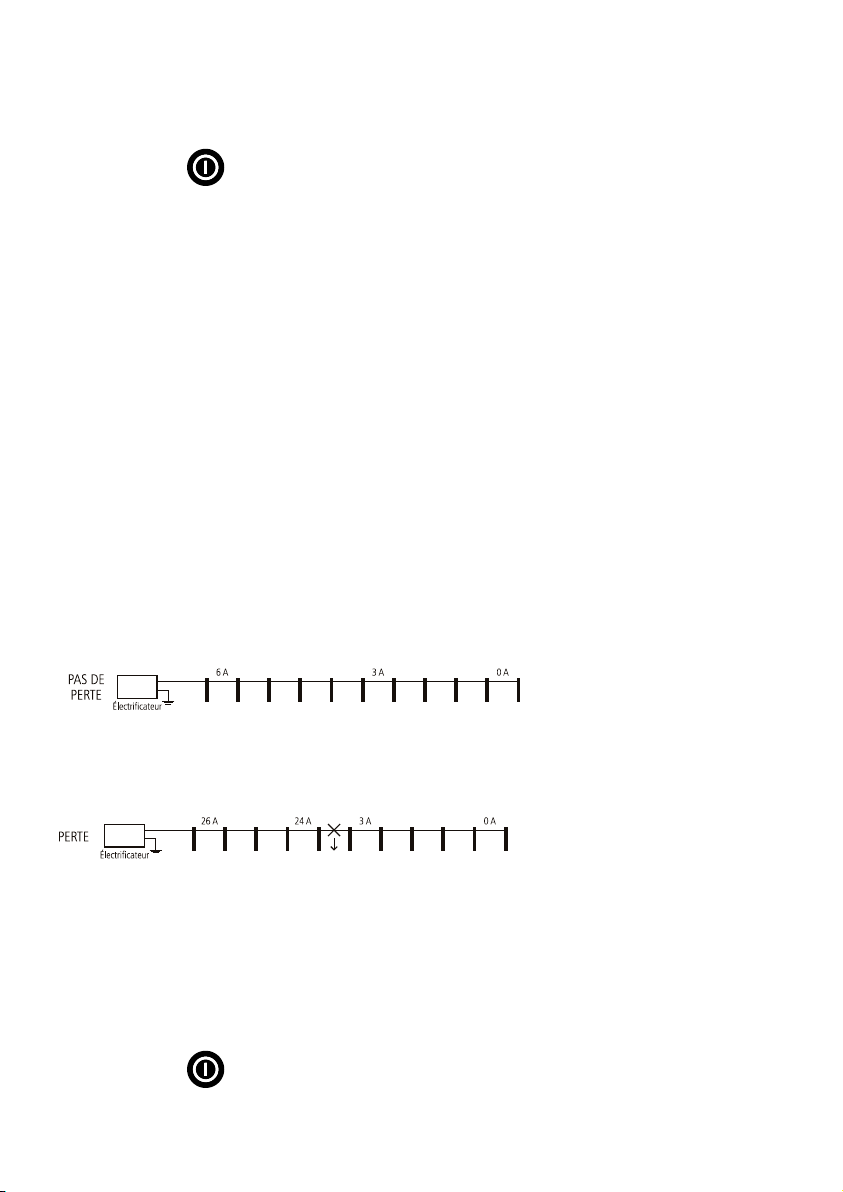

Desampéragesbasàplusieursendroitsindiquentqu’iln’yapasdepertedanslaclôture.

Unampérageparticulièrementélevéindiquequ’ilyaunepertequelquepartdanslaclôture.La

baissesignificativedecourantentredeuxpointsdemesure(24Aet3A)indiquequelaperte

sesituequelquepartentrecesdeuxpointsdelaclôture.

Note:Desampéragesmesurésàmoinsde1mdel’électrificateurpeuventnepasêtre

entièrementprécisàcauseduchampmagnétiqueautourdel’électrificateur.

Pourlocaliserunepertedanslaclôture:

1 Commencezprèsdel’endroitoulefildesortiedel’électrificateurestconnectéàlaclôture.

InsérezlefildeclôturedanslafenteDétecteurdepertesdesortequelefildeclôturetouche

lecontactDétecteurdepertes.

2 Appuyezsur pourallumerl’appareilportatif.

3 Notezl’ampérageengrandschiffres.

- 8-

4 Enavançantdanslesensducourant,longezlaclôtureenmesurantlecourantàdes

intervallesréguliersetàtouslespointsdejonction.Arrivéàunejonction,suivezlefilqui

indiqueunevaleuranormale.Chaquefoisquevousmesurezl’ampérage,comparez-le

avecl’ampérageprécédent(cedernierestbrièvementaffichéenhautàdroitedel’écranà

chaquefoisquel’appareilportatifestallumé).

5 Unebaissesignificativedecourantentredeuxpointsdemesureindiquelaprésenced’une

défaillanceentrecesdeuxpoints.

6 Retournez-vousverslepointdemesureprécédentetlongezlaclôturedanscesensjusqu’à

cequevoustrouviezladéfaillance.

Notes:Desvaleursdecourantsplusélevéesquelesvaleursnormalesindiquentlaprésence

d’uncourt-circuit.Celui-cipourraitêtreprovoquéparlavégétationquitouchelaclôture,un

isolateurdéfectueuxetc.Desvaleursdecourantsmoinsélevéesquelesvaleursnormalesavec

lesmêmesvaleursdetensionindiquentnormalementunemauvaiseconnexionouunfilcassé.

Réglage sonore

LorsquelefildeclôturesetrouvedanslafenteDétecteurdepertes,l’appareilportatifémetun

signalsonoreàchaqueimpulsiondel’électrificateur.Ceciindiquequel’électrificateurestallumé

etquelaclôtureestsoustension.Leregistredusonindiquel’intensitédel’impulsion.Ceci

estparticulièrementutilepourmesurerlecourantdansdifférentesbranchesouàunpointde

jonctionetlorsqu’ilestimpossibledevoirl’écran.Sil’alimentationdelaclôtureaétécoupée,

l’appareilportatifn’émetpasdebips.

Lesonpeutêtredésactivé,sirequis(voirlesinstructionssuivantes).

Désactiverouactiverleson

1 Eloignez-voussuffisammentdelaclôtureafinquel’appareilportatifnedétecteplus

d’impulsiondelaclôture.

2 Pressez ettenez-leenfoncépendant10secondesjusqu’àcequl’appareilportatif

émettedesbips.

s’affichesilesonestactivéoudisparaîtsilesonestdésactivé.

3 Pressez pouréteindrel’appareilportatif.

Remplacer la pile

Lorsquevousvoyez àl’écran,lapiledoitêtreremplacée.

Pourremplacerlapile:

1 Dévissezl‘arrièreduboîtier.

2 Enlevezlapileusagéeetremplacez-laavecunepile9V,PP3neuve.

3 Revissezl‘arrièreduboîtiersanspincerlescâblesdelapileau-dessousdesvisoudansle

boîtier.

- 9-

Entretenir l’appareil portatif

• Nelaissezpasl’appareilportatifàlalumièredirectedusoleil,parexemplesurletableau

debordd’unvéhicule.

• Pournettoyerl’appareilportatif,utilisezseulementunepièced’étoffehumide.

• Sil’appareilportatifestmouillé,essuyez-leetposez-lesurlafacepourquel’eaupuisse

s’évacueràtraversletreillisduhaut-parleur.L’appareilportatifestétancheàl’eaudonc

aucuneautremesurenedevraitêtrenécessaire.

- 10 -

Fence Compass

TheFenceCompassHandsethastwofunctions:

• Voltmeter-providesinstantfeedbackonfenceperformance(voltageandcurrent)

• Faultfinder-assistsinthelocationoffaultsanywhereonthefencesystem

Parts of the Fence Compass

Measuring the voltage on a fence line

1 Press to turn on the handset.

2 InsertthefencewireintotheFaultfinderslot,ensuringthatthefencewiretouchestheFault

findercontact.

3 Afterafewseconds,thevoltageisdisplayedinthetop,right-handcornerofthedisplay(in

kilovolts).
