Parsun F15HP Manual del propietario

PARSUN F15、F9.9HP

OUTBOARD MOTOR

INSTALLATION & OPERATION DEMO

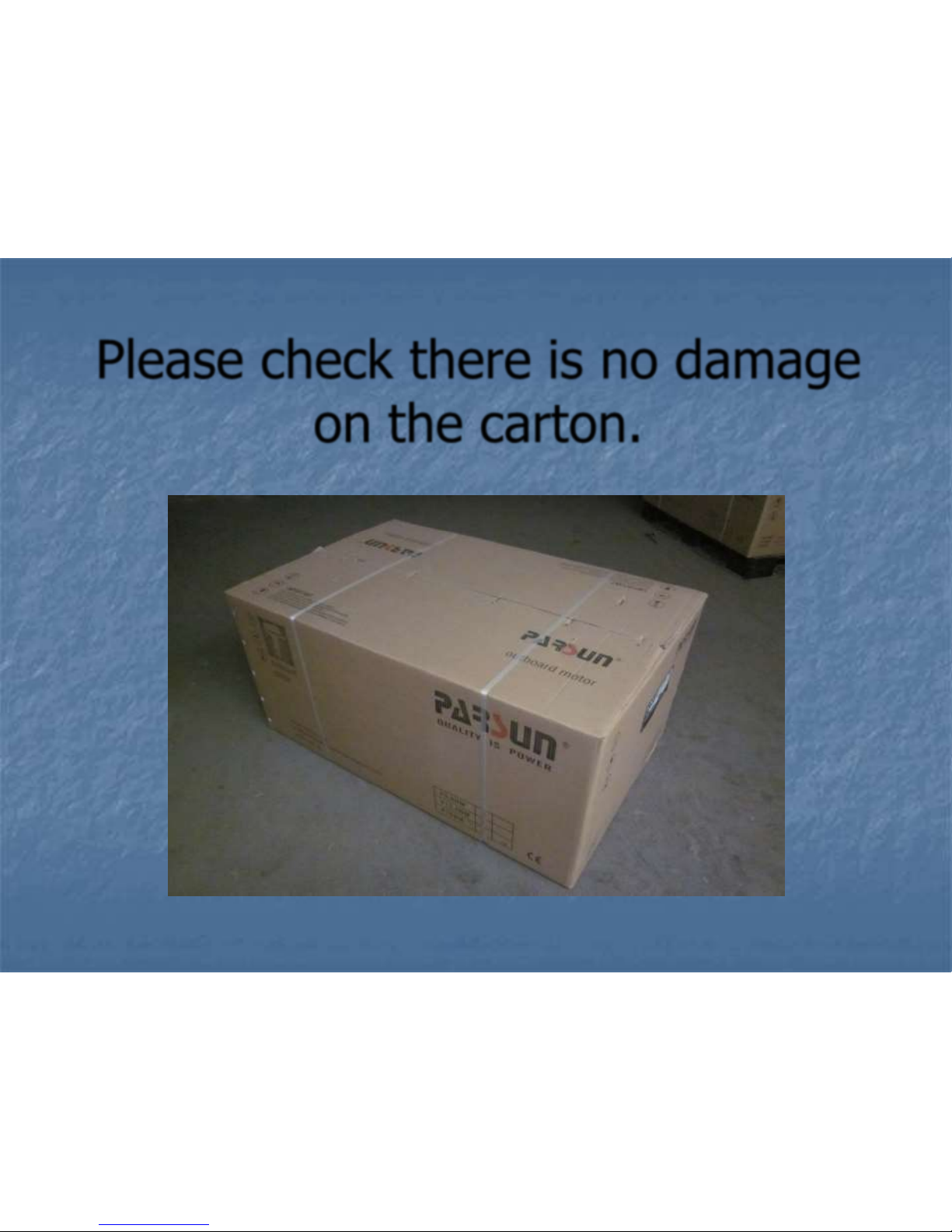

Please check there is no damage

on the carton.

Record your outboard motor serial number to

assist you in ordering spare parts from your

dealer, or for reference in case your outboard

motor is stolen.

Outboard motor serial number Engine series number

2

1

5

4

3

6

8

7

9

10

11

12

15

14

13

16

17

20

19

18

21

11

13

12

14

15

16

17

18

19

20

1

2

3

4

5

6

7

8

9

10

20

F9.9/15 MAIN COMPONENTS

1

. Top cowling

9

. Steering friction bolt

16

. Throttle grip

2

. Top cowling lock handle

10

. Tiller handle

17

. Clamp bolt

3

. Drain screw

11

. Starter handle

18

. Rope attachment

4

. Anti-cavitation plate

12

. Warning indicator(s)

19

. Tilt support bar

5

. Propeller

13

. Gear shift lever

20

. Fuel joint

6

. Cooling water inlet

14

. Engine stop button/

21

. Fuel tank

7

. Trim rod Engine stop lanyard switch

8

. Clamp bracket

15

. Throttle friction adjuster

EXTERNAL FUEL TANK

2.AIR VENT SCREW 3.FUEL TANK CAP

1. FUEL TANK

5.FUEL GAUGE4.FUEL CONNECTOR

WARNING

The fuel tank could only be used as supply of fuel for

its running and must not be used as a fuel storage

container.

Remote control box (FW model)

Power trim switch

Remoter control lever

Throttle friction adjuster

Neutral interlock trigger

Neutral throttle lever

Main switch

Engine stop lanyard switch

Remote control lever(FW)

4

6

4

6

2 3

5 5

NRF

7

7

Moving the lever forward from the neutral position engages forward gear. Pulling the

lever back from neutral engages reverse. The engine will continue to run at idle until

the lever is moved about 35º (a detent can be felt). Moving the lever farther opens

the throttle, and the engine will begin to accelerate.

1.Neutral “N”

2.Forward “F”

3.Reverse “R”

4.Shift

5.Fully closed

6.Throttle

7.Fully open

Neutral interlock trigger

To shift out of neutral, first pull the neutral interlock trigger up.

Neutral interlock trigger

Neutral throttle lever

FULL OPEN FULL CLOSE
