Pando I-1001 Manual de usuario

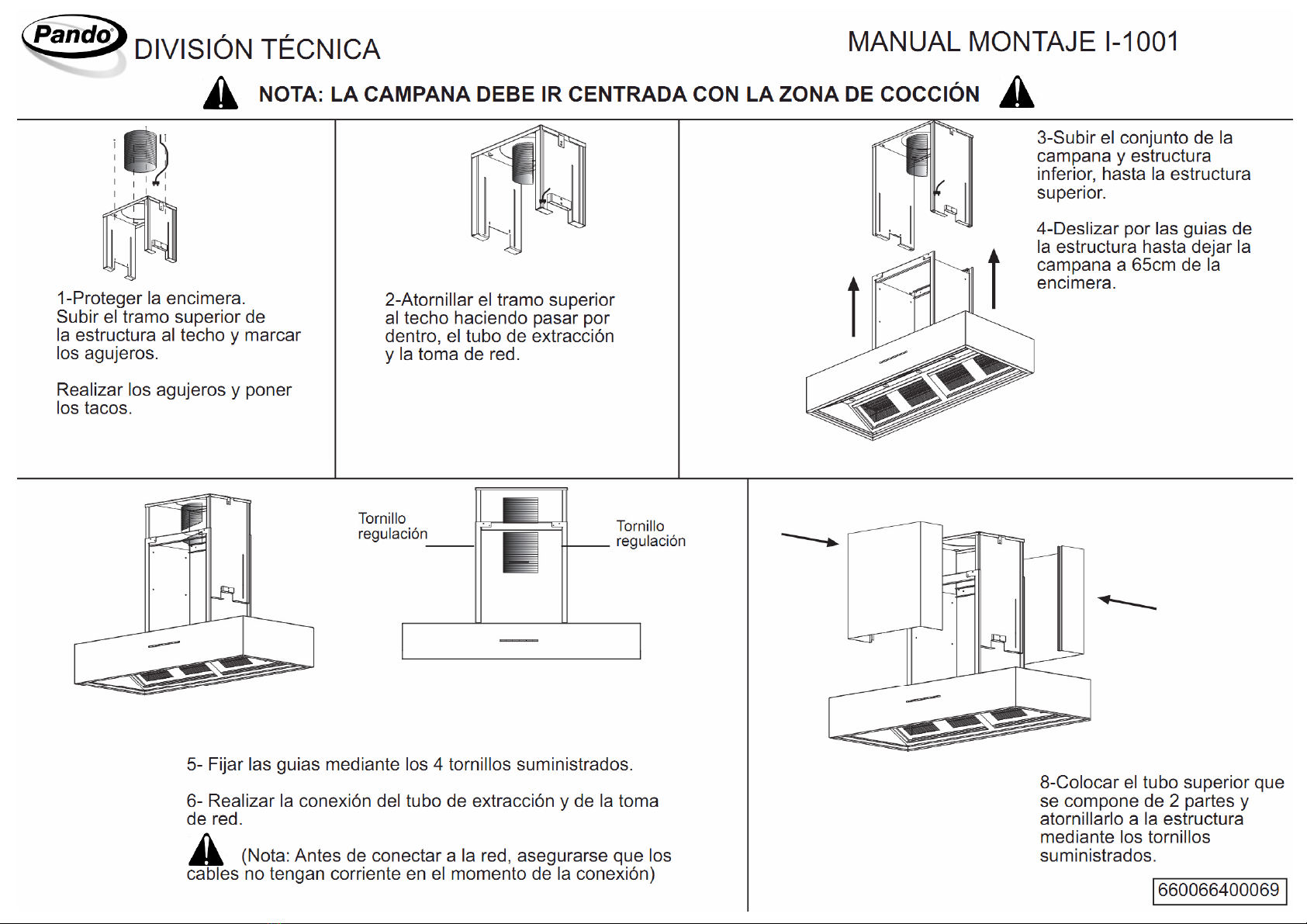

1‐Protejaabancada.

Subaapartesuperiordaestruturaaté

aotetoeassinaleosorifícios.

Façaosorifíciosecoloqueasbuchas.



2‐Aparafuseapartesuperioraoteto

fazendootubodeextraçãoea

tomadadeelétricapordentroda

mesma.

3‐Subaoconjuntodoexaustoreda

estruturainferioratéàestrutura

superior.



4‐Deslizeaestruturapelasguiasatéo

exaustorseencontraraumadistância

de65cmdabancada.



5‐Fixeasguiascomos4parafusosfornecidos.



6‐Efetuealigaçãodotubodeextraçãoedatomadaelétrica.

Parafusoderegulação Parafusode

ula

ão

(Nota:Antesdeefetuarligaçãoàredeelétrica,certifique‐sedequeos

cabosnãopossuemcorrentenomomentodaligação)



8‐Coloqueotubosuperior

compostopor2parteseaparafuse‐o

àestruturaatravésdosparafusos

fornecidos.



DIVISÃOTÉCNICAMANUALMONTAGEMI‐1001

NOTA:OEXAUSTORDEVEESTARCENTRADOEMRELA

ÃOÀZONADECOZEDURA



DIVISÃOTÉCNICAMANUALMONTAGEMI‐1001

NOTA:OEXAUSTORDEVEESTARCENTRADOEMRELA

ÃOÀZONADECOZEDURA

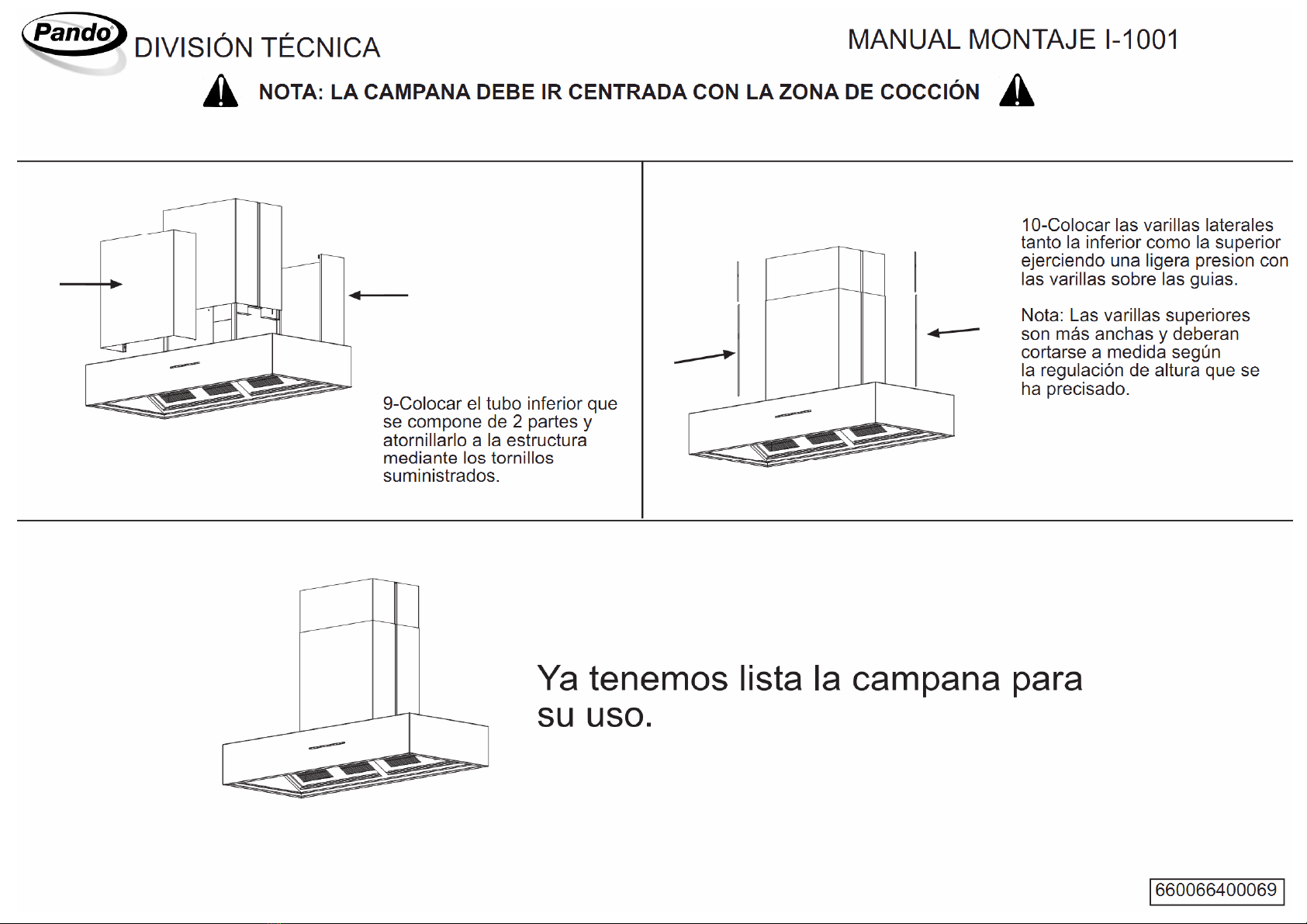

10‐Coloqueasvaretaslateraisinferiore

superiorexercendoumaligeirapressão

comasvaretassobreasguias.



Nota:Asvaretassuperioressãomais

largasedeverãosercortadasàmedida

emfunçãodaregulaçãodealtura

definida.



9‐Coloqueotuboinferior

compostopor2partese

aparafuse‐oàestruturaatravés

dosparafusosfornecidos.



Oexaustorestáprontoparaser

utilizado.

1‐Protégerleplandetravail.

Monterlapartiesupérieuredela

structureauplafondettracerles

trous.

Effectuerlestrousetintroduireles

chevilles.

2‐Visserlapartiesupérieureau

plafondenfaisantpasserpar

l'intérieurlatubed'extractionetla

prisedecourant..

3‐Monterl'ensembledelahotteetla

structureinférieurejusqu'àla

structuresupérieure.



4‐Faireglisserlastructureparlesrails

enlaissantlahotteà65cmduplande

travail.



5‐Fixerles railsàl'aidedes4visfournies.



6‐Effectuerlaconnexiondutubed'extractionetdelaprisedecourant.

Visderéglage Visderéglage

(Note:Avantd'effectuerlaconnexionélectrique,bienqueles

câblesn’ensoientpassoustensionaumomentdelaconnexion)



8‐Placerletubesupérieurcomposé

de2partiesetlevisseraumoyen

desvisfournies.



DIVISIONTECHNIQUEMANUELDEMONTAGEI‐1001

NOTE:LAHOTTEDOITÊTREENPOSITIONCENTRÉEPARRAPPORTÀLAZONEDECUISSON.



DIVISIONTECHNIQUEMANUELDEMONTAGEI‐1001

NOTE:LAHOTTEDOITÊTREENPOSITIONCENTRÉEPARRAPPORTÀLAZONEDECUISSON.

10‐Placerlestigeslatérales,latige

inférieureetsupérieureenexerçantune

légèrepressionaveclestigessurles

rails.



Nota:Lestigessupérieuressontplus

largesetdoiventêtrecoupéessur

mesureenfonctionduréglageen

hauteurquiaétéspécifié.

9‐Placerletubeinférieur

composéde2partiesetlevisser

àlastructureaumoyendesvis

fournies.

Etvoicilahotteprêteàl'usage.



1‐Protectthecooktop.

Raisetheuppersectionofthe

structuretotheceilingandmarkthe

holes.

Drilltheholesandfitplugs.



2‐Screwtheuppersectiontothe

ceiling,withtheextractiontubeand

mainscablesinside.



3‐Raisethehoodassemblyandlower

structuretotheleveloftheupper

structure.



4‐Slidethestructurealongtheguides

untilthehoodis65cmabovethe

cooktop.



5‐Securetheguideswiththe4screwssupplied.



6‐Connecttheextractiontubeandmainscable.

Adjustmentscrew Adjustmentscrew

(Note:Makesurethepowersupplytothecablesisdisconnectedwhen

makingtheconnection)



8‐Fittheuppertubewhichis

composedof2partsandscrewitto

thestructurewiththescrews

supplied.

TECHNICALDIVISION ASSEMBLYMANUALI‐1001

NOTE: THE HOOD MUST BE CENTRED OVER THE COOKING AREA



TECHNICALDIVISION ASSEMBLYMANUALI‐1001

NOTE: THE HOOD MUST BE CENTRED OVER THE COOKING AREA

10‐Fitthesiderods,bothlowerand

upper,lightlypressingtherodsontothe

guides.



Note:Theupperrodsarewiderand

shouldbecuttotherequiredlength

accordingtotheheightneeded.



9‐Fitthelowertubewhichis

composedof2partsandscrewit

tothestructurewiththescrews

supplied.

Thehoodisnowreadyforuse.



1‐DieArbeitsplatteabdecken.

DenoberenTeildesGehäusesandie

DeckehebenunddieBohrlöcher

markieren.

DieLöcherbohrenundDübel

einsetzen.

2.‐DenoberenTeilandieDecke

schrauben,dasAbzugsrohrundden

NetzanschlussimInneren

durchführen.

3‐DiegesamteHaubeunddasuntere

GehäusebiszumoberenGehäuseteil

anheben.



4‐ÜberdieFührungsschienendes

Gehäusesgleitenlassen,bisdie

Dunstabzugshaubesich65cmüber

derArbeitsplattebefindet.

5‐DieFührungsschienenmitden4mitgeliefertenSchraubenbefestigen.



6‐DasAbzugsrohrunddasStromversorgungskabelanschließen.

Einstellschraube Einstellschraube

(Bemerkung:BevorSiedenStromnetzanschlussherstellen,stellenSie

sicher,dassdieKabelimMomentdesAnschlusseskeineSpannung

führen.)



8‐SetzenSiedieaus2Teilen

bestehendeobereVerkleidungauf

undschraubenSiesiemitden

mitgeliefertenSchraubenam

Gehäusefest.

TECHNISCHEABTEILUNGMONTAGEHANDBUCHI‐1001

BEMERKUNG:DIEDUNSTABZUGSHAUBEMUSSZENTRIERTIMKOCHBEREICHANGEBRACHTWERDEN



TECHNISCHEABTEILUNGMONTAGEHANDBUCHI‐1001

BEMERKUNG:DIEDUNSTABZUGSHAUBEMUSSZENTRIERTIMKOCHBEREICHANGEBRACHTWERDEN

10‐BringenSiedieunterenundoberen

Seitenstäbean,indemSiesieleichtauf

dieFührungsschienendrücken.



Anmerkung:DieoberenStäbesind

längerundmüssenjenacheingestellter

höhepassgenauzugeschnittenwerden.



9‐SetzenSiedieaus2Teilen

bestehendeuntereVerkleidung

aufundschraubenSiesiemitden

mitgeliefertenSchraubenam

Gehäusefest.

IhreDunstabzugshaubeistnun

einsatzbereit.
