Panasonic TX-28LD4DPL Manual de usuario

Colour Television

TX-28LD4DPL

EURO4 Chassis

SPECIFICATIONS

Power Source: 220-240V AC, 50Hz

Power Consumption: 116W

Aerial Impedance: 75Ωunbalanced, Coaxial Type

Stand-by Power

Consumption: 1,8W

Receiving System: PAL I (UHF/VHF), PAL 525/60

M.NTSC

NTSC (AV only)

Receiving Channels: UHF E21 - E69

VHF A1 - S20

Intermediate Frequency:

Video 39,5MHz

Audio 33,5MHz, 32,95MHz

Colour 35,07MHz (PAL)

Video/Audio

Terminals:

AV1 IN Video (21 pin) 1V p-p 75Ω

Audio (21 pin) 500mV rms 10kΩ

RGB (21 pin)

AV1 OUT Video (21 pin) 1V p-p 75Ω

Audio (21 pin) 500mV rms 1kΩ

AV2 IN Video (21 pin) 1V p-p 75Ω

Audio (21 pin) 500mV rms 10kΩ

S-Video IN Y: 1V p-p 75Ω

(21-pin) C:0.3V p-p 75Ω

AV2 OUT Video (21 pin) 1Vp-p 75Ω

Audio (21 pin) 500mV rms 1kΩ

Selectable output (21 pin)

AV3 IN Audio (RCAx2) 500mV rms 10kΩ

Video (RCAx1) 1V p-p 75Ω

Dolby Surround Out 5 x Dolby Surround Out RCA

(Rear) External Speaker connections

2 x Rear

1 x Centre

1 x External Bass(3D Subwoofer)

High Voltage: 28,5kV ±1kV

Picture Tube: A66ECF50X41 66cm

Audio Output: Front Left/Right 2 x 20W

(Music Power) External Centre 20W

External Bass 26W

Surround 2 x 15W

8ΩImpedance

Headphones: 8ΩImpedance

3,5 mm

Accessories

supplied : Remote Control

2 x R6 (UM3) Batteries

TS-600DP Video cabinet / Speaker pack

Dimensions:

Height: 596,5 mm

Width: 778 mm

Depth: 481 mm

Net weight: 33kg

Specifications are subject to change without notice.

Weights and dimensions shown are approximate.

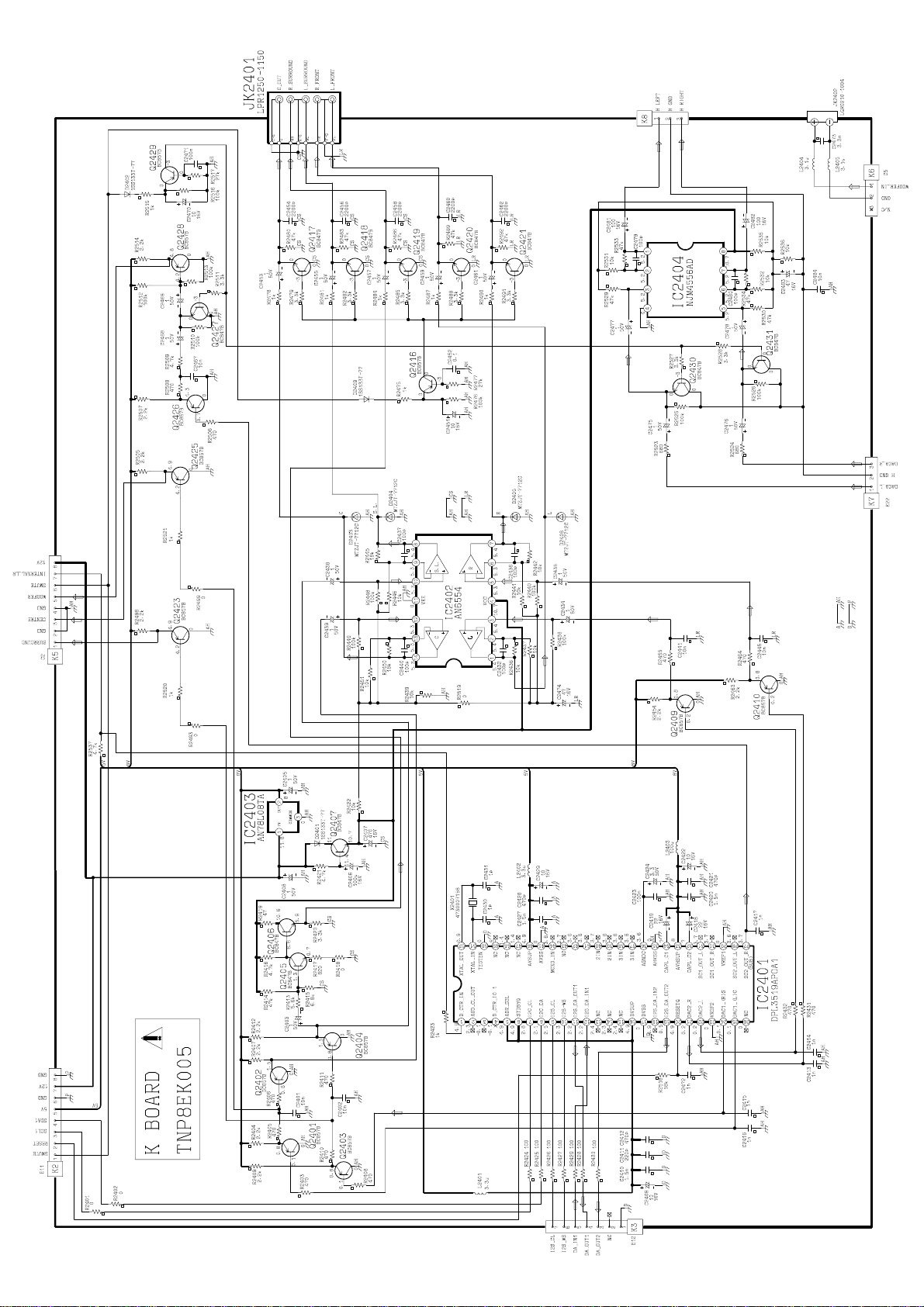

NOTE: This Service Manual should be used in conjunction with

the EURO4 Technical Guide.

ORDER No. SM-98030
