Panasonic SC-BTT770 Instrucciones de uso

POLSKIČESKYMAGYAR

ENGLISH

Easy Setting Guide

Przewodnik ułatwionego ustawiania

Prvodce Snadným Nastavením

Gyors ismertető

VQC8356

Model No./Nr Modelu/Model č./Típusszám

SC-BTT770

SCBTT770EP-VQC8356.indb1SCBTT770EP-VQC8356.indb1 2011/01/1411:46:582011/01/1411:46:58







FRONT

Lch →

 



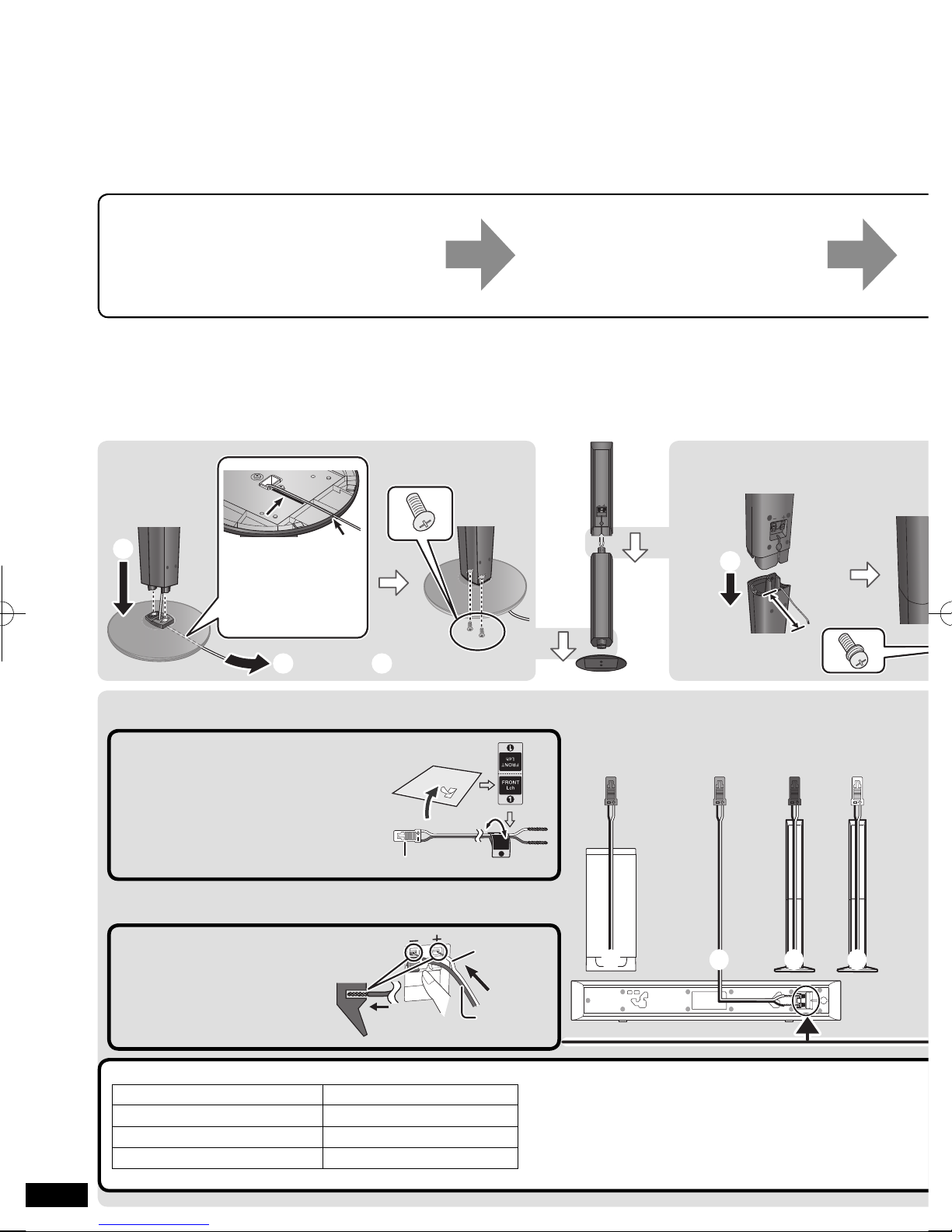

Easy Setting Guide

The order of setting

STEP 1 STEP 2

Tighten securely.

Leave about

80 mm

Front speaker

Stand

Base

Prepare the

speakers

See below

Place the

speakers

See below

Prepare the speakers

Refer to the rear label of the speaker before connecting

the corresponding cable.

Verify the type of speaker with the label on the rear of

the speaker.

Speakers 

Front speakers FRONT/AVANT

Centre speaker CENTER/CENTRE

Surround speakers SURROUND/AMBIOPHONIE

Label each speaker cable by

attaching the numbered sticker

at the position indicated in the

illustration. Be sure to match the

number on each sticker with the

circled number in the illustration.

Connect the speaker cables.

Insert the wire fully, taking care

not to insert beyond the wire

insulation.

: White

: Blue line

e.g., Front speaker Lch

PUSH!

Front

speakers

Centre

speaker

Subwoofer

STEP 3

STEP 4

WHITE

White

Blue line

speaker

Lch

WHITE

Rch

REDGREENPURPLE

Back of the base

Pull the cable straight

along the line and slide

into the groove.

SCBTT770EP-VQC8356.indb2SCBTT770EP-VQC8356.indb2 2011/01/1411:46:582011/01/1411:46:58











Place the speakers

GREEN

GREY

RED

WHITE

PURPLE

BLUE

Recommended

Front speakers

(L, R)

60

120

Surround speakers

(LS, RS)

Tighten securely.

Press into the groove.

Insert the wire fully, taking

care not to insert beyond

the wire insulation.

: White

: Blue line

PUSH!

ENGLISH

Connect

the cables

(B4, 5)

Turn on the

main unit

(B4, 5)

Easy setup

See Easy setup

screen (B5)

e.g.,

Surround speakers

Rch

GREY

Lch

BLUE

SCBTT770EP-VQC8356.indb3SCBTT770EP-VQC8356.indb3 2011/01/1411:46:582011/01/1411:46:58

VIDEO IN

AUDIO OUT

HDMI

(ARC)

HDMI

OPTICAL

OUT

SUBWOOFER

6 5 2 1 4 3

RLR L

ΩΩΩΩ

CENTER

SURROUND

FRONT

FM ANT



FM indoor antenna

(supplied)

Main unit

Connect the cables For detailed information, refer to the operating instructions.

Turn on the main unit

Connect the AC mains lead

Connect the AC mains lead to

the main unit before connecting

to the household mains socket.

AC mains lead

(supplied)

To a household mains socket

Turn on the TV

Turn on your TV and select the appropriate video input

mode (e.g., VIDEO 1, AV 1, HDMI, etc.) to suit the

connections to this unit.

Connect the cables by colour or by the numbers indicated in the illustration

to the appropriate terminals on the rear panel of the unit.

PURPLE GREEN RED WHITE GREY BLUE

Video cable*1(not supplied)

Optical digital audio cable (not supplied)

Audio cable (not supplied)

Make sure that the video cable

connection is made to view photos/

videos from the iPod/iPhone.

It is possible to play back 3D videos and 3D still pictures by connecting

this unit with a 3D compatible TV.

HDMI cable (not supplied)

(Recommended for highest quality picture)

If the HDMI terminal is labeled “HDMI (ARC)”, you can enjoy TV sound and

pictures with a single HDMI cable.

If the HDMI terminal is not labeled “HDMI (ARC)”, an “Audio cable”

or “Optical digital audio cable” is required to listen to sound from the TV.

SCBTT770EP-VQC8356.indb4SCBTT770EP-VQC8356.indb4 2011/01/1411:46:582011/01/1411:46:58

AUX

R6/LR6, AA





LAN

RETURN

Easy setup

Would you like to start easy setup?

Yes

Press [, ] to select [Yes] and press [OK].

Broadband router, etc.

Press [ ] to turn

on the main unit.

Installing batteries in

the remote control

The Easy setup starts

The on screen display will guide you through the steps.

Turn on the main unit

ENGLISH

Audio connection

For best quality audio, use

the HDMI cable (with an ARC

compatible TV) or an optical

digital audio cable.

If your TV does not support

the above, use the audio

cable.

Adhesive tape

Main unit

LAN cable

(not supplied)

Other connection

Main unit

Broadband Network Connections

By connecting this unit to the network, you can optimise the

internet features of this unit.

•Use category 5 or above straight LAN cables (STP)

when connecting to peripheral devices.

•When using the wireless LAN function, the LAN cable that

connected to the main unit is not necessary.

Internet

SCBTT770EP-VQC8356.indb5SCBTT770EP-VQC8356.indb5 2011/01/1411:46:582011/01/1411:46:58







FRONT

Lch →

 



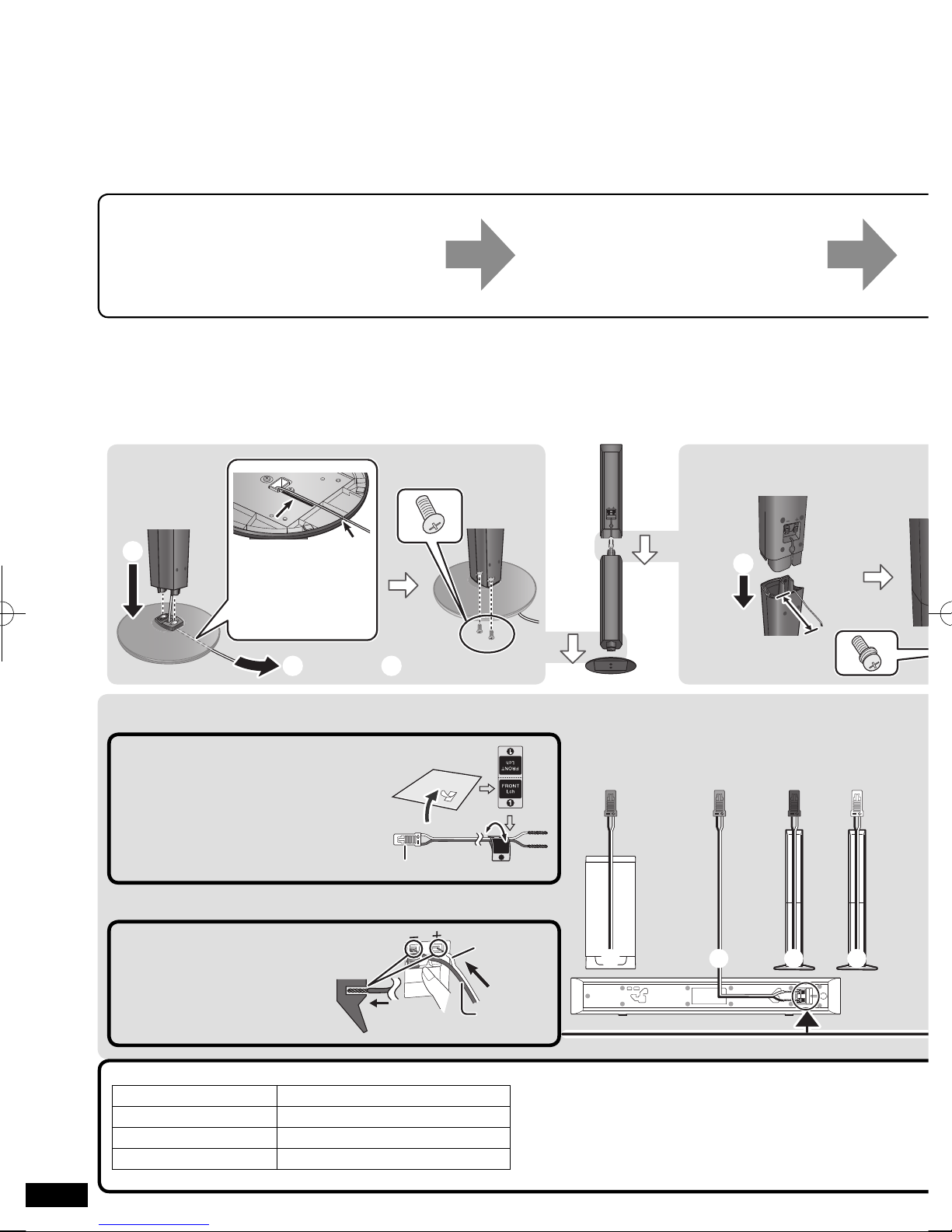

Przewodnik ułatwionego

ustawiania

Kolejność ustawiania

KROK 1 KROK 2

Mocno dokręcić.

Pozostaw około

80 mm

Głośniki przednie

Stojaki

Podstawy

Przygotuj głośniki

Patrz niżej

Rozmieść głośniki

Patrz niżej

Przygotuj głośniki

Przed podłączeniem odpowiedniego kabla przeczytaj

etykietkęznajdującąsięz tyłu głośnika.

Sprawdźrodzaj głośnika z etykietkąznajdującąsięz

tyłu głośnika.

Głośniki 

Głośniki przednie FRONT/AVANT

Głośnik centralny CENTER/CENTRE

Głośniki dźwięku przestrzennego SURROUND/AMBIOPHONIE

Oznacz każdy kabel przyczepiając

na nim ponumerowane naklejki w

miejscu oznaczonym na ilustracji.

Należy dopasowaćnumer na

każdej naklejce do numeru w

kółku na ilustracji.

Podłączanie przewodów głośnika.

Włóżkable do oporu, ale nie

głębiej niżpoziom izolacji.

: Biały

: Niebieska linia

np., Głośnika przedniego Lch

WCIŚNIJ!

Głośniki

przednie

Głośnik

centralny

Głośnik

niskotonowy

KROK 3

KROK 4

BIAŁY

Biały

Niebieska

linia

głośnika

Lch

BIAŁY

Rch

CZERWONY

ZIELONYFIOLETOWY

Tylna część podstawy

Pociągnij kabel prosto

wzdłużlinii i wsuńgo

do rowka.

SCBTT770EP-VQC8356.indb6SCBTT770EP-VQC8356.indb6 2011/01/1411:46:582011/01/1411:46:58











Rozmieść głośniki

ZIELONY

SZARY

CZERWONY

BIAŁY

FIOLETOWY

NIEBIESKI

Zalecane

Głośniki przednie

(L, R)

60

120

Głośniki dźwięku przestrzennego

(LS, RS)

Mocno dokręcić.

Wcisnąć w wyżłobienie.

Wstaw przewód do oporu,

uważając, by nie wstawić

go poza izolacjęprzewodu.

: Biały

: Niebieska

linia

WCIŚNIJ!

POLSKI

Podłącz

kable

(B4, 5)

Włącz urządzenie

główne

(B4, 5)

Easy setup

Patrz ekran Easy

setup (Łatwe

ustawienia) (B5)

np.,

Głośniki dźwięku

przestrzennego

Rch

SZARY

Lch

NIEBIESKI

SCBTT770EP-VQC8356.indb7SCBTT770EP-VQC8356.indb7 2011/01/1411:46:592011/01/1411:46:59

VIDEO IN

AUDIO OUT

HDMI

(ARC)

HDMI

OPTICAL

OUT

SUBWOOFER

6 5 2 1 4 3

RLR L

ΩΩΩΩ

CENTER

SURROUND

FRONT

FM ANT



Antena pokojowa FM

(w zestawie)

Główne urządzenie

Podłącz kable Szczegółowe informacje znajdująsięw instrukcji obsługi.

Włącz urządzenie główne

Podłącz przewód sieciowy AC

Podłącz przewód do urządzenia

głównego przed podłączeniem

do ściennego gniaza zasilania

sieciowego.

Przewód zasilania

(w zestawie)

Do ściennego gniaza zasilania sieciowego

Włącz telewizor

Włącz telewizor i wybierz odpowiedni tryb wejścia

wideo (np., VIDEO 1, AV 1, HDMI, itp.), odpowiadający

podłączeniu do tego urządzenia.

Podłącz kable według kolorów, lub według numerów, wskazanych na

powyższej ilustracji do odpowiednich złączy na tylnym panelu urządzenia.

FIOLETOWY ZIELONY CZERWONY

BIAŁY SZARY NIEBIESKI

Telewizor

Kabel HDMI (brak w zestawie)

(Zalecane dla uzyskania obrazu najwyższej jakości)

Cyfrowy kabel optyczny audio (brak w zestawie)

Kabel audio (brak w zestawie)

*1Należy podłączyćkabel obrazu,

aby oglądaćzdjęcia/ﬁlmy z

urządzenia iPod/iPhone.

Można odtwarzaćﬁlmy wideo 3D i zdjęcia 3D po podłączeniu do

telewizora zgodnego z 3D.

Jeśli złącze HDMI jest oznaczone “HDMI (ARC)”, można odtwarzaćdźwięk i obraz z

telewizora za pośrednictwem jednego kabla HDMI.

Jeśli złącze HDMI nie ma oznaczenia “HDMI (ARC)”, wymagany jest “Kabel audio”

lub “Cyfrowy kabel optyczny audio” w celu odtwarzania dźwięku z telewizora.

Kabel wideo*1(brak w zestawie)

SCBTT770EP-VQC8356.indb8SCBTT770EP-VQC8356.indb8 2011/01/1411:46:592011/01/1411:46:59



AUX

R6/LR6, AA





LAN

RETURN

Easy setup

Would you like to start easy setup?

Yes

Główne urządzenie

Naciśnij [, ], aby wybra [Yes] i nacinij [OK].

Router sieci

szerokopasmowej, itp.

Naciśnij [ ] by

włączyćurządzenie

główne.

Wkładanie baterii do

pilota

Rozpoczyna sięprocedura

Easy setup (Łatwe ustawienia)

Instrukcje wyświetlane na ekranie będąprowadzićciękrok

po kroku.

Włącz urządzenie główne

POLSKI

Podłączenie dźwięku

Aby uzyskaćnajlepszy dźwięk,

należy użyćkabla HDMI

(z telewizorem kompatybilnym

z ARC) lub optycznego kabla

cyfrowego audio.

Jeśli telewizor nie ma takich

gniazd, użyj kabla audio.

Taśma klejąca

Główne urządzenie

Kabel LAN

(brak w zestawie)

Inne podłączenie

Szerokopasmowe połączenia sieciowe

Poprzez podłączenie urządzenia do sieci, można

zoptymalizowaćjego funkcje internetowe.

•Do podłączania urządzeńperyferyjnych należy używać

prostych kabli sieciowych (STP) kategorii 5 lub wyższej.

•Podczas korzystania z funkcji bezprzewodowego LAN,

niepotrzebne jest podłączenie kabla LAN do urządzenia.

Internet

SCBTT770EP-VQC8356.indb9SCBTT770EP-VQC8356.indb9 2011/01/1411:46:592011/01/1411:46:59







FRONT

Lch →

 



Prvodce Snadným Nastavením

Postup nastavování

KROK 1 KROK 2

Pevněutáhnout. Nechejte asi 80 mm

Čelní reproduktory

Základny

Stojany

Připravte

reproduktory

Viz níže

Rozmístěte

reproduktory

Viz níže

Připravte reproduktory

Před zapojením příslušného kabelu si přečtěte štítek

na zadní straněreproduktoru.

Zkontrolujte typ reproduktoru podle štítku na zadní

straněreproduktoru.

Reproduktory 

Čelní reproduktory FRONT/AVANT

Centrální reproduktor CENTER/CENTRE

Prostorové reproduktory SURROUND/AMBIOPHONIE

Označte každý kabel

reproduktoru přilepením nálepky

do polohy znázorněné na

ilustraci. Ujistěte se, že se číslo

na všech nálepkách jednoho

kabelu shoduje s číslem v

kroužku na ilustraci.

Připojení kabelůreproduktoru.

Zasuňte vodična doraz dávejte

pozor, aby se nedostal za izolaci.

: Bílý

: Modrá linie

např., Čelní reproduktory Lch

STISKNĚTE!

Čelní

reproduktory

Centrální

reproduktor

Subwoofer

KROK 3

KROK 4

BÍLÝ

Bílý

Modrá linie

reproduktor

Lch

BÍLÝ

Rch

ČERVENÝ

ZELENÝFIALOVÝ

Zadní část podstavce

Potáhněte kabel rovně

podél čáry a vtlačte jej

do drážky.

SCBTT770EP-VQC8356.indb10SCBTT770EP-VQC8356.indb10 2011/01/1411:47:002011/01/1411:47:00

Otros manuales para SC-BTT770

Tabla de contenidos

Idiomas:

Otros manuales de Sistema de cine en casa de Panasonic

Panasonic

Panasonic SA-XH70PH Manual de usuario

Panasonic

Panasonic SC-ST1 Manual de usuario

Panasonic

Panasonic SA-HT543EE Manual de usuario

Panasonic

Panasonic SA-BTT785GN Manual de usuario

Panasonic

Panasonic SCHT680 - RECEIVER W/5-DISK DV Manual de usuario

Panasonic

Panasonic SCHTB500 - HOME THEATER AUDIO SYSTEM Manual de usuario

Panasonic

Panasonic SAHT80 - RECEIVER W/ 5-DISK D Manual de usuario

Panasonic

Panasonic SA-HT935EE Manual de usuario

Panasonic

Panasonic SC-HT67 Manual de usuario

Panasonic

Panasonic SC-HT855 Manual de usuario

Panasonic

Panasonic SC-HT340 Manual de usuario

Panasonic

Panasonic SCHT800V - DVD THEATER RECEIVER Manual de usuario

Panasonic

Panasonic SAHT80 - RECEIVER W/ 5-DISK D Manual de usuario

Panasonic

Panasonic SHFX71 - WIRELESS SYSTEM Manual de usuario

Panasonic

Panasonic SC-HT56 - Blu-Ray Home Theater Receiver Manual de usuario

Panasonic

Panasonic SC-BTT460 Manual de usuario

Panasonic

Panasonic SC-BTT755 Instrucciones de uso

Panasonic

Panasonic SC-BTT195 Manual de usuario

Panasonic

Panasonic SCHT07 - RECEIVER W/5 DISK DV Manual de usuario

Panasonic

Panasonic SC-XH55 Manual de usuario

Panasonic

Panasonic SC-PT160 Manual de usuario

Panasonic

Panasonic SCBT235 - BLU RAY HOME THEATER SYSTEM Instrucciones de uso

Panasonic

Panasonic SC-HT880W Manual de usuario

Panasonic

Panasonic SC-HTB770 Manual de usuario

Manuales populares de Sistema de cine en casa de otras marcas

Samsung

Samsung HT-ES4200K Manual de usuario

Harman Kardon

Harman Kardon HS 100 Manual de usuario

Samsung

Samsung HT-P10 Manual de usuario

Philips

Philips HTS5131 Instrucciones de funcionamiento

Goodmans

Goodmans GDVD19SWS Manual de usuario

Moxi

Moxi media center Manual de usuario

Samsung

Samsung HT-EM35 Manual de usuario

LG HE903PAW Manual de usuario

Bose

Bose SoundTouch 520 Manual de usuario

Sony

Sony BDV-N990W Manual de usuario

Manta

Manta GK-500 Manual de usuario

Sharp

Sharp SBW800 Manual de usuario

Philips

Philips HTS3541 Manual de usuario

LG LHT799 Manual de usuario

Samsung

Samsung HT-TWZ415 Manual de usuario

Loewe

Loewe REFERENCE 52 SL FHD+ 200 NMP Manual de usuario

Samsung

Samsung AH68-02166R Manual de usuario

RCA

RCA 600-Watt Manual de usuario
