Panasonic CSA24CKPG - SPLIT A/C IN DOOR Manual de usuario

Product Overview

Présentation du produit

Basic Operation

Utilisation simple

Advanced Operation

Utilisation avancée

Care & Cleaning

Entretien et nettoyage

F564204

Room Air Conditioner

Appareil à air conditionné

English

Français

Operating Instructions

Instructions d’ utilisation

CS-A24CKPG

CU-A24CKP6G

Before using your air conditioner, read these operating instructions thoroughly!

Lire attentivement les consignes de sécurité!

CA-F564204-Front 10/13/03, 6:02 PM1

Outdoor Unit

Unité Extérieure

Indoor Unit

Unité Intérieure

Fluorescent lights may interfere with signal transmission

Risques d’interférences avec certaines lampes fluorescentes

Air intake

Entrée d’air

Air outlet

Sortie d’air

Piping

Tuyau

1.1

Open front panel

Ouvrir face avant

Press to START >>

Appuyer pour MARCHE

AUTO-Mode only

Seulement mode AUTO

Press again to STOP >>

Appuyer pour ARRÊT

If Remote Control malfunctions / is misplaced....

En cas de panne/absence de télécommande…

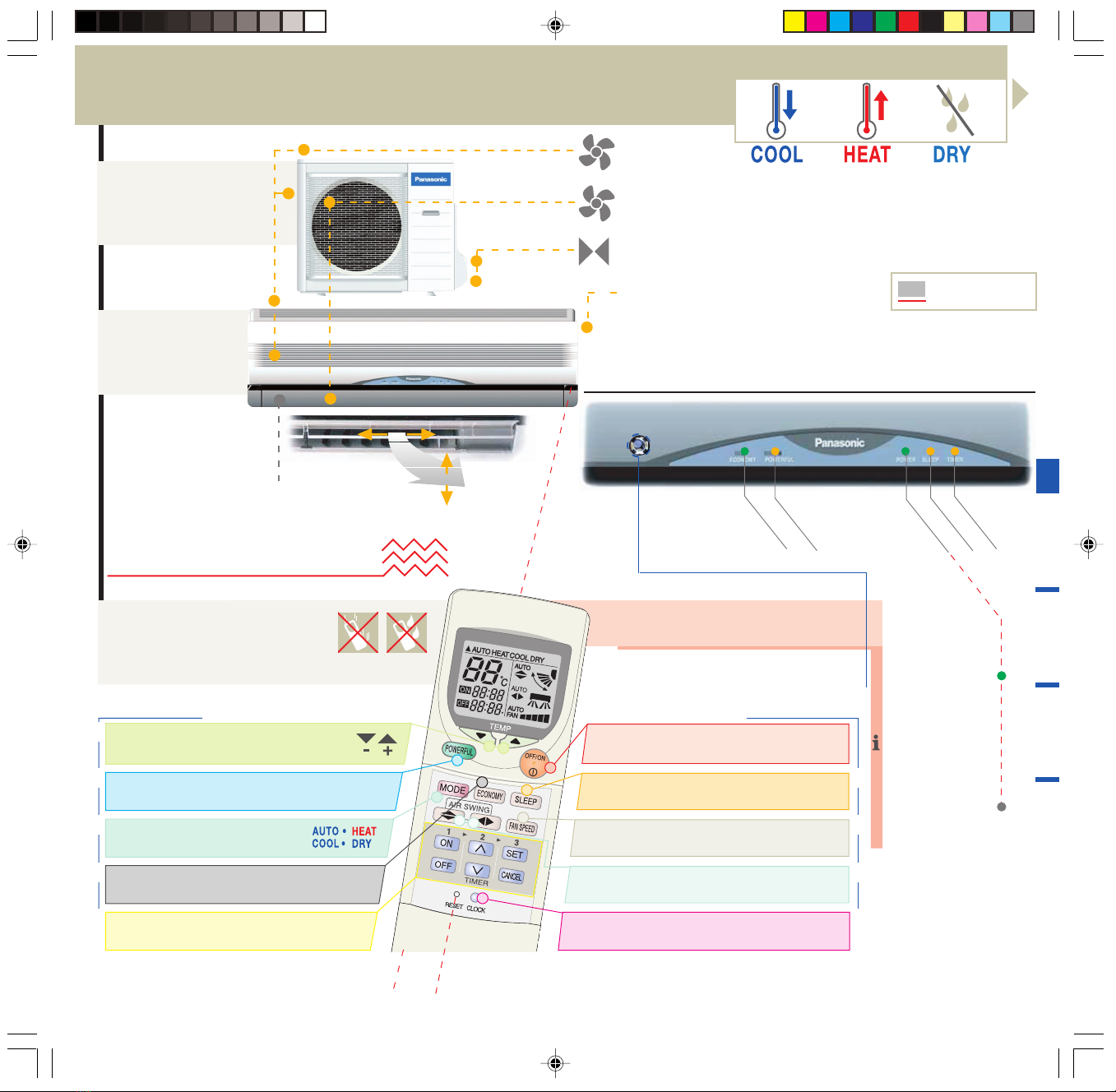

PRODUCT OVERVIEW

PRESENTATION DU PRODIUT

Your device can...

Votre appareil peut…

Cooling Heating Dehumidifying

Froid Chauffer Secher

Filters under front panel, see page 4

Filtre sous le panneau antérieur, voir page 4

Under front panel

Sous le panneau

Front Panel • Indicateurs

1.3

Remote Control

Télécommande

1.2

Direction louver

Volet d’aération orientable

0-10m

«POWER ON»

«SLEEP»

«TIMER»

«POWERFUL»

«ECONOMY»

Switch OFF/ON of the device

Marche/arrêt de l’appareil de unité

see page

•

voir page

TIMER functions

Fonctions de TIMER

see page

•

voir page

Set TEMPERATURE

Réglage de la temp

Very fast cooling / heating

Il rafraîchit / réchauffe très rapidement

Memory reset!

Remise à zéro de la mémoire!

Open

Ouvrir

Save electricity!

Economisez l’énergie!

Select Fan Speed

Vitesse du ventilateur

Set «CLOCK»

Réglage «CLOCK»

Select MODE

Sélection MODE

Comfortable sleep temperature

Température idéale pour dormir

Select air flow direction

Direction du flux d’air

Press button

Appuyer sur le bouton

Used symbol

Symbole utilisé

CA-F564204-Front 10/13/03, 6:02 PM2

Lo-...-Hi

Select...

Sélection…

OPERATION

UTILISATION

TROUBLE-

SHOOTING

DEPANNAGE

Find on page

Voir page

PREPARATIONS

PREPARATIFS

SAFETY

PRECAUTIONS

CONSIGNES

DE SECURITE

HELPFUL

INFORMATION

INFORMATIONS

UTILES

Switch on

Mise on marche

START

Set temperature

Régler températur

Function

Mode d’emploi

Press button

Appuyer sur le bouton

Switch off

Arrêter

STOP

According to the room temperature the system automatically chooses

Suivant la température d’appartement le système choisi automatiquement

Choose the right temperature to be comfortably cool!

Refroidissement de confort. Régler votre temp.!

Very gentle cooling fan. Low fan speed 1 °C below set temperature

Refroidissement modéré. Vitesse du ventilateur lente au-dessous de la

température réglée

Automatic • Automatique

Dehumidifying • Secher

AUTO

COOL

DRY

Additional comfort

Confort supplémentaire

Recommended:

Recommandé :

min. 16˚C

max. 30˚C

Cooling •Froid

*automatic during dehumidifying (DRY)

*automatique pendant secher (DRY)

Room temperature

Temp. d’ appartement

Set temperature

Régler températur

2 2

Select...

Sélection…

Select...

Sélection…

Choose the right temperature to be comfortably warm!

Chauffer à votre confort. Régler votre temp.!

Heating •Chauffage

HEAT Select...

Sélection…

min. 16˚C

max. 30˚C

Recommended:

Recommandé :

Set temperature

Régler températur

low speed

~20...24˚C

~26...28˚C

Recommended: Room temperature

Recommandé : Temp. d’ appartement

min. 16˚C

max. 30˚C

-(1~2)˚C

COOL

DRY

HEAT

No information • Ancune donnée

25˚C = Hi

22˚C =

21˚C = Lo

Hi = +2˚C

Lo = -2˚C

= Standard

CA-F564204-Front 10/13/03, 6:02 PM3

Horizontal

direction

Axe horizontal

Vertical

direction

Axe vertical

OFF

Activate / Deactivate

Activer/ Désactiver

OFF

Fast cooling / heating

Refroidir / chauffer vite

Press button

Appuyer sur le bouton

Direction / volume

Air Flow

Flux d’air

Select automatic / manual

Sélection automatique /manuel

Fan speed (air volume)

Vitesse du ventilateur

TIMER Operation

Mode TIMER

ON/OFF Timers:

Active everyday

Actif tous les jours

Timer

For a comfortable night

temperature

Pour chaleur confortable à

dormir

Activate / Deactivate

Activer/ Désactiver

Current time OK? -> Setting : Page 5

OK du temps courant? -> Mettre : Page 5 Start before «ON time»

Démarrage avant «ON» temps

COOL/DRY : 15 min.

AUTO/HEAT: 30 min.

Set time

Réglage

de i’neure

Confirm

Confirmer

OFF

Timer

Set time

Réglage

de i’neure

Confirm

Confirmer ON & OFF

Timer

Set time

Réglage

de i’neure

Confirm

Confirmer

3 3

Select...

Sélection…

Cancel

Annuler

SLEEP Operation

Mode SLEEP

POWERFUL

Save electricity!

Économisez l’énergie!

ECONOMY

Function • Mode d’emploi

Selected temperature

Temperature selectée

Fan speed (air volume)

Vitesse du ventilateur

Use when desired room temp. is reached

Utiliser lorsque la température désirée est atteinte

If TIMER + SLEEP set –> Priority TIMER

Si TIMER + SLEEP réglés –> Priorité TIMER

Activate / Deactivate

Activer/ Désactiver

Selected temperature

Temperature selectée

Fan speed (air volume)

Vitesse du ventilateur

Selected temperature

Temperature selectée

Stop

Start

15 min.

Start

1h 23

●

Air still cold • Air est froid

●

Air heated • Air chaud

Super high

Super haut

Automatic

Automatique

Super low

Super bas

HEAT / AUTO

COOL / AUTO

HEAT / AUTO

COOL / AUTO

CA-F564204-Front 10/13/03, 6:02 PM4

HELPFUL INFORMATION

INFORMATIONS UTILES

CARE & CLEANING

ENTRETIEN ET NETTOYAGE

Indoor Unit

Unité Intérieure

Filters • Filtres

every 2 weeks • tous le 2 semaines

DIRTY FILTERS cause: unpurified air, low cooling/heating capacity, more unpleasant, higher energy consumption!

Conséquences des filtres sales: air non purifié, refroidissement insuffisant, mauvaises odeurs, coûts plus élevés!

Soaps

Savon Neutral household

detergents

Neutre Détergents

ménagers

Clean by vaccum

Rafraîchir à mediante

l’aspirateur

Purifying filters

Filtres

purificateur

every 6 months • tous les 6 mois

Damaged –> replace!

Abîmé –> remplacer!

Air Purifying Filter

Air Filtres Purificateur

CZ-SF70P

REPLACE every 3 years!

Remplacer tous les 3 ans

Air filters

Filtres à Air

Vacuum

Aspirateur Damaged –> replace!

Abîmé –> remplacer!

Wash

Laver Dry

Sécher

Automatic Operation • Operation Automatique

If remote control malfunctions / is

misplaced

En cas de panne/absence de

télécommande

see page 1

voir page 1 Built in surge protection, BUT UNPLUG in case of very strong lightning!

Protection chocs de courant. Déconnecter en cas de gros d’orages!

Thunder / Lightning • Foudre / Orage

When power resume...

Après une panne de courant...

Restart automatically

Remise en marche automatique

Restored Rétabli

3 - 4 Min.

Fermer

Vacuum

Aspirateur Better

performance

Amélioration de

la performance

Save cost • Faites des économies

see page 3

voir page 3

ECONOMY SLEEP TIMER!

Power Failure • Panne de courant

Deleted -> set again! Effacé –>rétablir!

Filter cleaning see below

Pour le nettoyage du filtre, voir ci-dessous

Use...

Utiliser...

Scouring

powder

Poudre à

récurer

Benzene /

Thinner

Benzène /

diluant

Reinstall

Remonter

<<FRONT>>

(pH7 )

Front Panel

Face Avant

Reinstall

Remonter

Remove

Retirer Wash gently… + dry

Nettoyer doucement... + secher

4 4

Part No./Numéro de pièce de rechange

CZ-SFD70P

Reinstall

Remonter

6Expose to direct sunlight

Rafraîchir au soleil

hrs

Remove

Retirer

Remove

Retirer

Part No.

Numéro de pièce de rechange

CWD001099

Solar Refreshing Deodorizing Filter

Rafraîchissement au soleil désodorisant filtre

TIMER

CA-F564204-Front 10/13/03, 6:03 PM5
