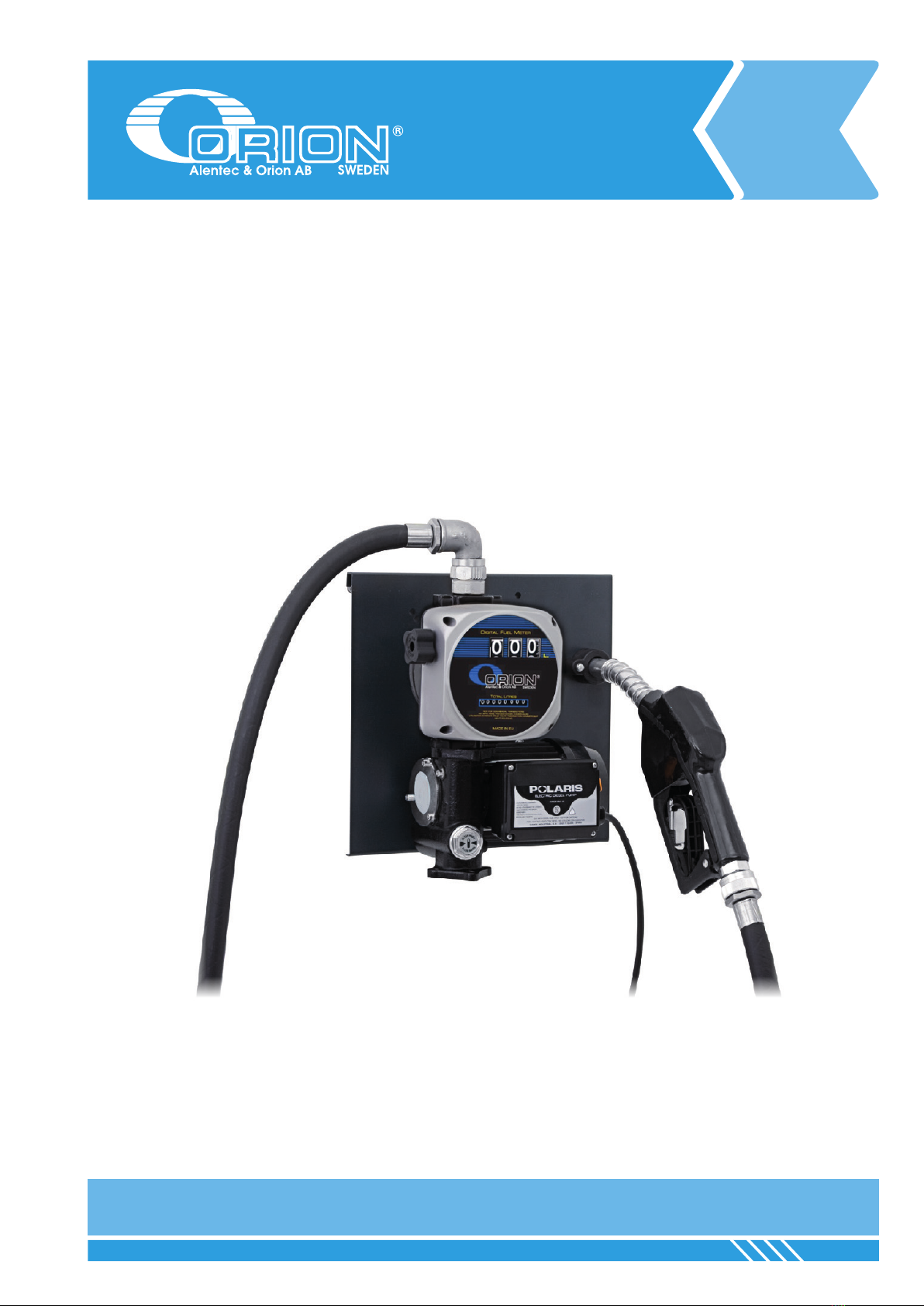

Orion 220VAC Manual de usuario

Alentec & Orion AB Grustagsvägen 4, SE-13840, Älta, SWEDEN · [email protected] · www.alentec.com

USER MANUAL / BRUKSANVISNING

Part No. / Art. Nr. / Réf.:

Complete kits / kompletta kit: 53700, 53701, 53710, 53711, 53712, 53713

Only pump / enbart pump: 53730, 53731, 53735, 53736, 53740, 53741

ELECTRIC DIESEL PUMPS

220VAC, 24VDC & 12VDC

ELPUMPAR FÖR DIESEL

220VAC, 24VDC & 12VDC

105061

INSTALLATION / INSTALLATION / INSTALLATION / INSTALLATION / INSTALACIÓN

Alentec & Orion AB Grustagsvägen 4, SE-13840, Älta, SWEDEN · [email protected] · www.alentec.com

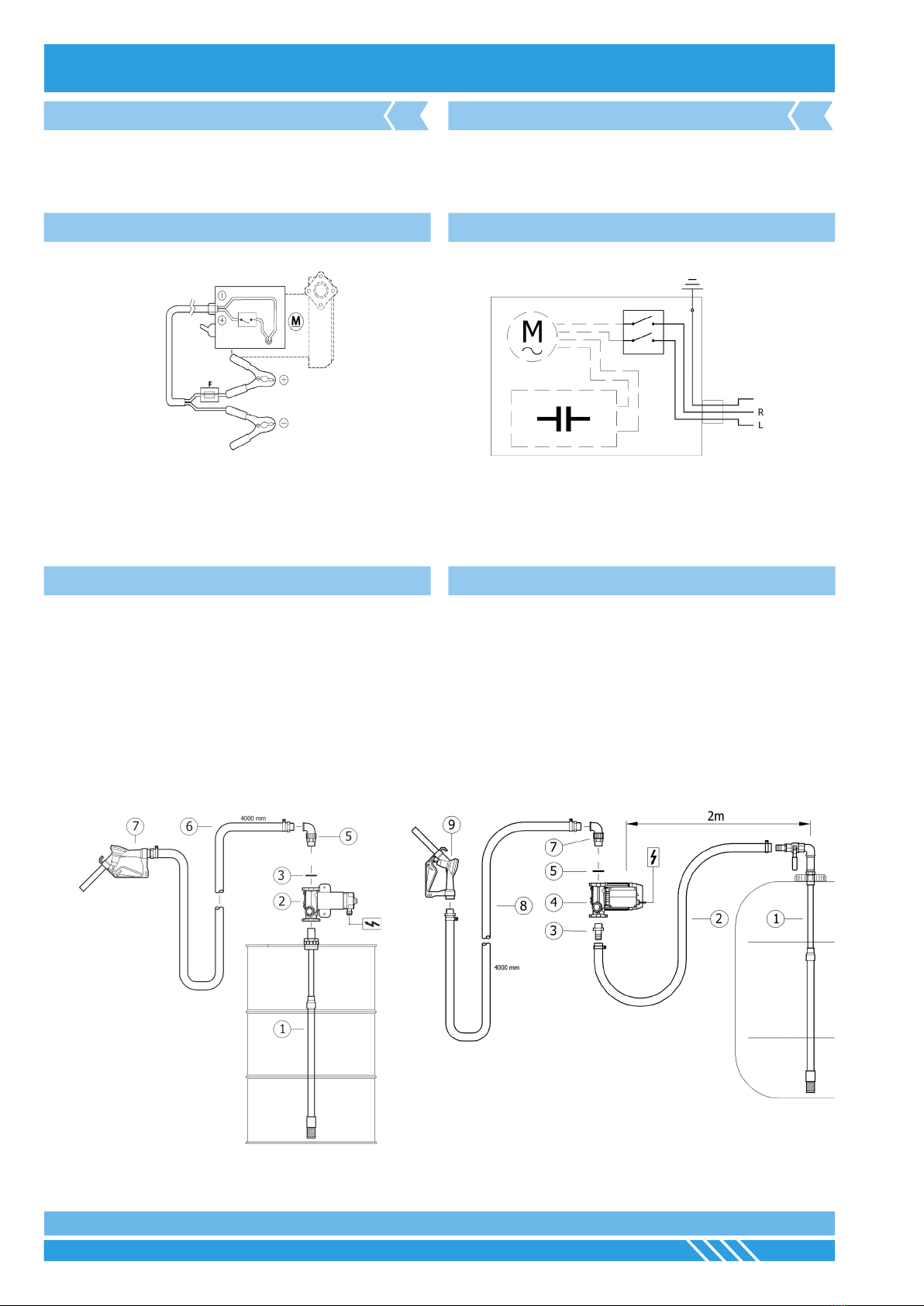

OPERATION / ANVÄNDNING

Electric pump for diesel transfer composed by a self-priming vane pump

driven by an enclosed motor directly anged to the pump. The pump include

by-pass valve, inlet lter and on-off switch.

ELECTRICAL INSTALLATION

MECHANICAL INSTALLATION

Verify that all the electrical and mechanical connections are done according

to the installation instructions. To start the pump, set the on-off switch in

on (1) position. These pumps are self-priming; if the pump does not prime,

check all suction line connections and tight them well.

ATTENTION: Do always put the on-off switch in off (0) position after closing

the outlet nozzle. Do never let the pump run dry for long periods, internal

parts can be damaged.

Elektrisk driven pump för pumpning av dieselbränsle. Det är en

självsugande vingpump som drivs av en elmotor. Pumpen är direktmonterad

på elmotorns äns. Den har ett inbyggt lter och en inbyggd ”by-pass”-ventil.

ELEKTRISK INSTALLATION

MEKANISK INSTALLATION

Säkerställ att alla elektriska och mekaniska montage är gjorda enligt

installationsanvisningarna. För att starta pumpen, tryck på brytaren till

ON-positionen (1). Pumpen är självsugande, om pumpen inte suger upp

vätskan, kontrollera alla sugledningar och täta ordentligt.

OBS! Stäng alltid av pumpen på brytaren när utloppsventilen stängs. Låt

aldrig pumpen gå torr under längre perioder då delar kan skadas.

GENERAL ALLMÄNT

EN SE

53700, 53701, 53710, 53713 (53740, 53741)

53711, 53712 (53730, 53735)

53731, 53736

Alentec & Orion AB Grustagsvägen 4, SE-13840, Älta, SWEDEN · [email protected] · www.alentec.com

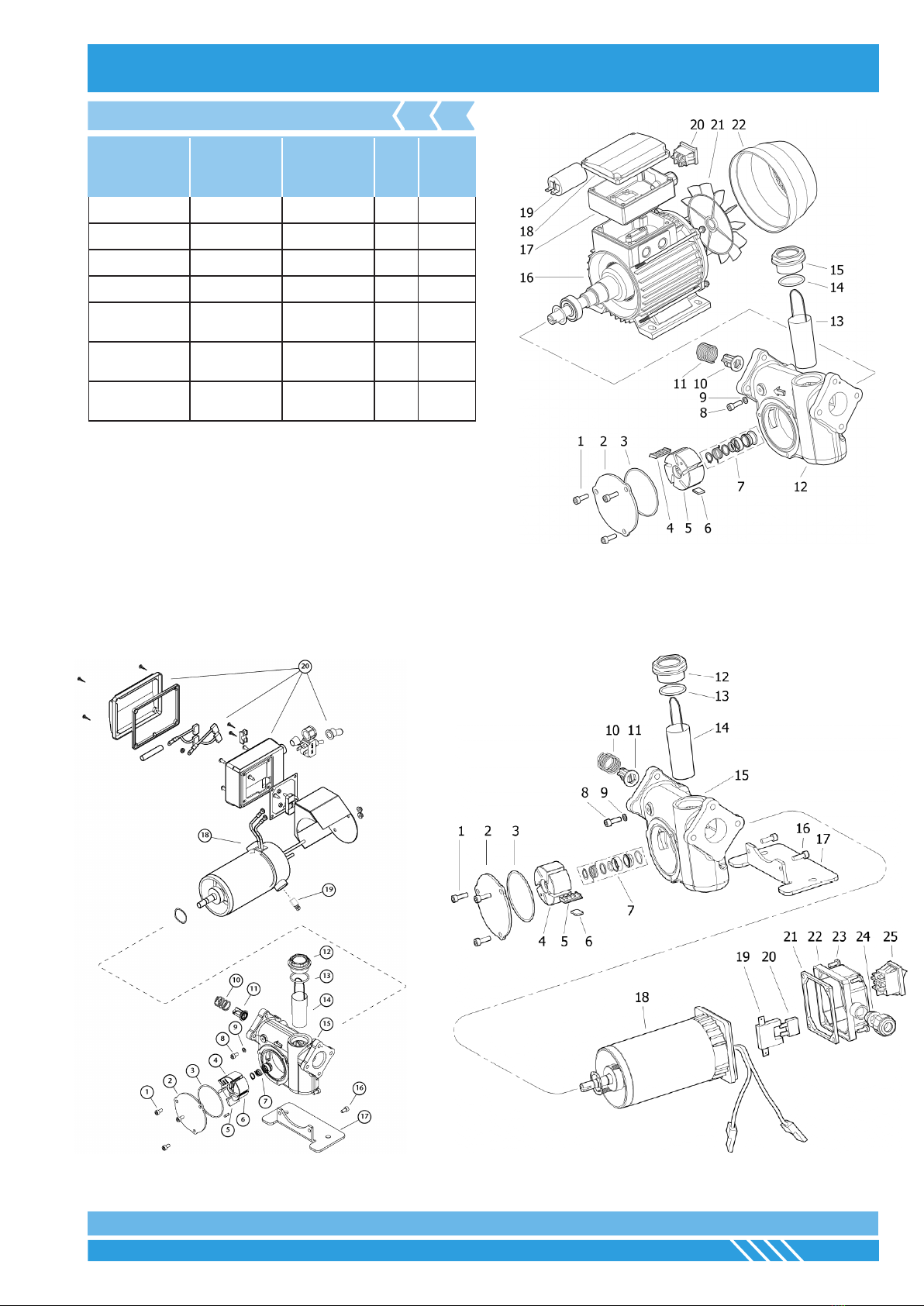

GENERAL / ALLMÄNT / GÉNÉRALITÉSSPARE PARTS

53700, 53701, 53710, 53713 (53740, 53741)

53731, 53736 53711, 53712 (53730, 53735)

EN SE

ALL MODELS CONSIST OF BESTÅR AV POS.

QUAN-

TITY /

ANTAL

244 60 80 Vane Ving 4 5

689680 Front cover Främre lock 1, 2, 3 1

689681 Rotor with vanes Rotor med vingar 4, 5, 6 1

689682 Seal kit Tätningssats 7 1

689683 Antisyphone

device Ventil 8, 9 1

689657 By-pass valve Överströmnings-

ventil 10, 11 1

689685 Filter kit Filter 12, 13,

13 1

Alentec & Orion AB Grustagsvägen 4, SE-13840, Älta, SWEDEN · [email protected] · www.alentec.com

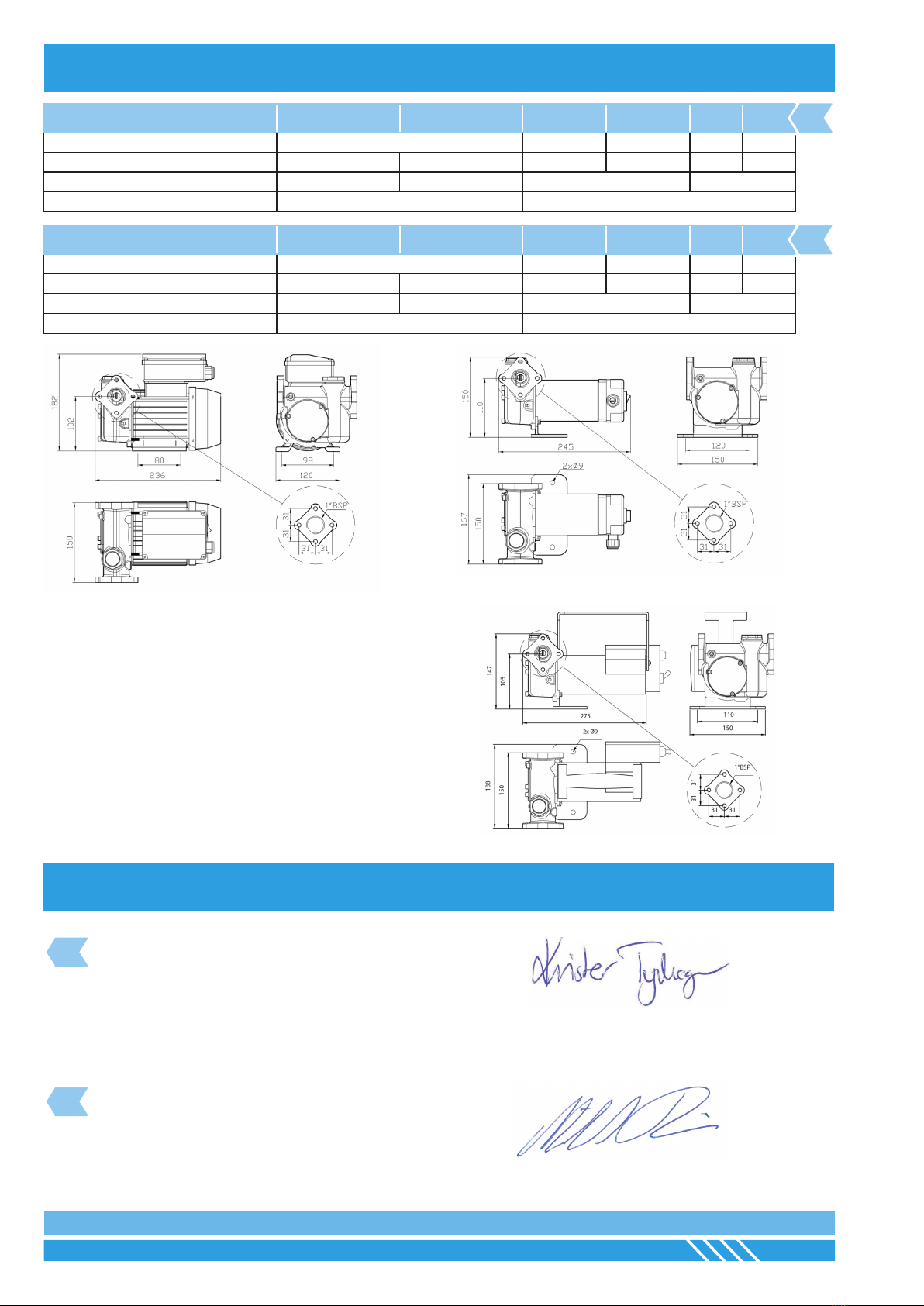

TECHNICAL DATA / TEKNISKA DATA

TECHNICAL DATA 53700, 53713, 53741 53701, 53710, 53740 53711, 53735 53712, 53730 53736 53731

Voltage 220 V 24 V 12 V 24 V 12 V

Current 2,2 A 3,0 A 13 A 22 A 25 A 38 A

Flow rate 70 l/min 50 l/min 40 l/min 60 l/min

Maximum pressure 1,7 bar 0,8 bar

TEKNISKA DATA 53700, 53713, 53741 53701, 53710, 53740 53711, 53735 53712, 53730 53736 53731

Spänning 220 V 24 V 12 V 24 V 12 V

Ström 2,2 A 3,0 A 13 A 22 A 25 A 38 A

Flöde 70 l/min 50 l/min 40 l/min 60 l/min

Maxtryck 1,7 bar 0,8 bar

53700, 53701, 53710, 53713 (53740, 53741)

53711, 53712 (53730, 53735)

53731, 53736

EC CONFORMITY DECLARATION / KONFORMITETSDEKLARATION

Alentec&Orion AB, Grustagsvägen 4, SE-13840, Älta, Sweden, declares by the

present certicate that the mentioned machinery is in conformity with the following

standards or other normative documents Directive 98/37/EEC (Machine security),

89/336/EEC (Electromagnetic compatibility) and 73/23/EEC (Low voltage), respect

the following regulations: European standards: EN 292-1, EN 292-2, EN 294, EN

50081-1, EN50082-1, EN 55014, EN 60034-1 and EN 60034-5.

Alentec&Orion AB, Grustagsvägen 4, SE-13840, Älta, Sverige, deklarerar ge-

nom detta certikat att de omnämnda utrustningarna är i överensstämmelse med

följande standarder eller normerande dokument Maskindirektivet 98/37/EEC (mas-

kin säkerhet), 89/336/EEC (elektromagnetisk kompabilitete) och 73/23/EEC (låg

spänning), enligt följande bestämmelser: Europa standard: EN 292-1, EN 292-2,

EN 294, EN 50081-1, EN50082-1, EN 55014, EN 60034-1 and EN 60034-5.

Krister Tynhage

Managing Director

Mikael Theorin

Technical Director
