Optimus A-257DTM Manual de usuario

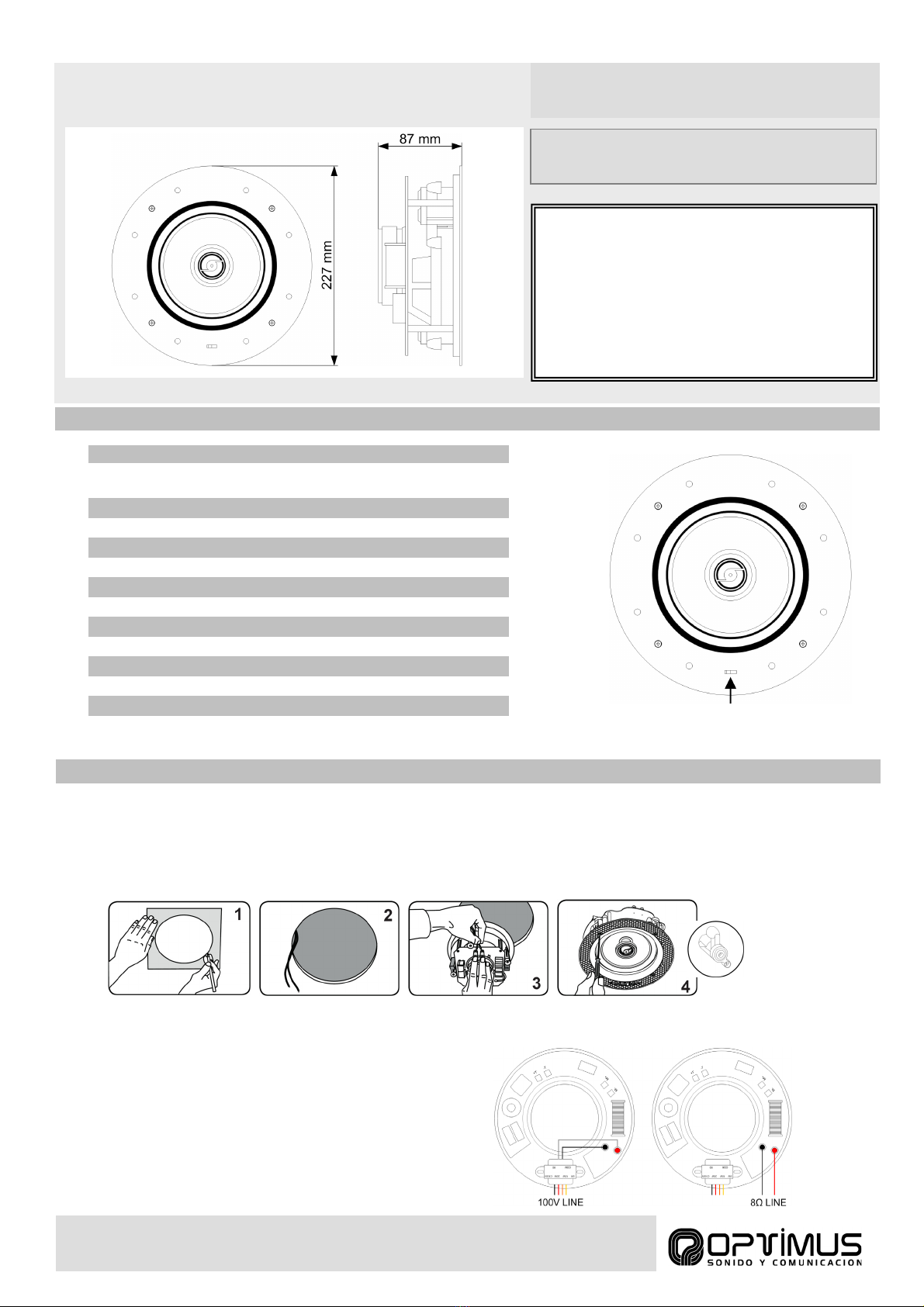

MANUAL DE INSTRUCCIONES

A-257DTM Versión 1.7 1/1

A-257DTM

ATENCI

 La instalación debe ser realizada por personal técnico

cualificado.

 Conectar en paralelo los altavoces a los terminales de

salida correspondientes del amplificador.

 Asegurarse de que todos los altavoces tengan la

misma polaridad.

 No cambiar la toma del transformador mientras el

altavoz está en funcionamiento.

 No exponer el equipo a fuentes de calor, ni a la llama.

ALTAVOZ DE TECHO

CARACTERÍSTICAS

Paso 1 – Recorte el tamaño del agujero. Utilice una plantilla de cartulina o un Cutter circular ajustado al tamaño requerido.

Paso 2 – Pase los cables a través del agujero.

Paso 3 – Conecte los cables. Por favor, asegúrese que la polaridad es la correcta.

Paso 4 – Inserte el altavoz en el techo y fíjelo. Inserte el altavoz hasta que los bordes del frontal toquen el techo. Gire los tornillos de sujeción

en el sentido de las agujas del reloj para apretar las lengüetas de montaje. NO SOBREAPRIETE.

Paso 5 – Conecte el altavoz. Si utiliza una línea de alta impedancia (100 / 70 V), conéctela al terminal de transformador correspondiente según

la potencia deseada. Si utiliza una línea de 8 , desconecte los cables del transformador y conéctela directamente a los terminales del altavoz.

Modelo A-257DTM

Altavoz Graves 6,5” Kevlar

Agudos 0,75”

Potencia RMS 60 W a 8 , 20 W a 100 V

Selección de potencia 100V 20 W ,10 W y 5 W

Impedancia 666 , 1k3 , 2k7 y 8 

Sensibilidad 90 dB SPL a 1 W, 1 m y 1 kHz

Presión acústica 103 dB a 20 W, 1 m y 1 kHz

Respuesta en frecuencia 65 ~ 20000 Hz

Orificio a empotrar Ø 210 mm

Dimensiones (mm) Ø 227 x 87 (fondo)

Peso 1,75 kg

Acabado ABS, rejilla metálica

Color Blanco

Montaje Lengüetas rotatorias

GUÍA DE INSTALACIÓN

Ecualizador del Tweeter +3 dB/-3 dB

INSTRUCTION MANUAL

A-257DTM Version 1.7 1/1

A-257DTM

WARNING:

 Installation by qualified personnel only.

 Speakers must be wired in parallel and connected to

the correct line terminals of amplifier.

 Ensure that all speakers have the same polarity with

respect to each other.

 Do not select another tapings if the speaker is in use.

 No naked flame sources, such as lighted candles,

should be placed on the apparatus.

CEILING SPEAKER

SPECIFICATIONS

Step 1 – Cutout the hole size, either by tracing the cardboard cutout template or with a circular cutter set to the cutout size.

Step 2 – Pull the wiring through the cutout hole.

Step 3 – Connect the speaker wires. Please, ensure that the polarity is correct.

Step 4 – Insert the speaker into the ceiling and tighten. Insert the speaker into the ceiling as far as it goes, until the front rim touches the

ceiling. Turn the attachment screws CLOCKWISE to tighten the mounting tabs. DO NOT OVERTIGHTEN.

Step 5 - Connect the speaker. If you use a high impedance line (100 / 70 V), connect it to the corresponding transformer terminal according to

the desired power. If you use an 8 line, disconnect the transformer cables and connect it directly to the speaker terminals.

Model A-257DTM

Loudspeaker Woofer 6.5” Kevlar

Tweeter 0.75”

Rated Power (RMS) 60 W at 8 , 20 W at 100 V

Power Taps 100V 20 W, 10 W & 5 W

Impedance 666 , 1k3 , 2k7 & 8 

Sensitivity 90 dB SPL at 1 W, 1 m & 1 kHz

Sound Pressure 103 at 20 W, 1 m & 1 kHz

Frequency Range 65 ~ 20000 Hz

Cutout Size Ø 210 mm

Dimension (mm) Ø 227 x 87 (depth)

Weight 1.75 kg

Finish ABS, metallic grille

Colour White

Mounting Rotary tabs

INSTALLATION GUIDE

Tweeter Equalizer +3 dB/-3 dB
