Omnimount VB60LED Manual de usuario

VB60LED

LOW PROFILE FIXED MOUNT VB60LED = L27-OM1100344-CON-070210vA

AVERSION

INSTRUCTION MANUAL

MANUAL DE INSTRUCCIONES

MANUEL D’INSTRUCTIONS

BENUTZERHANDBUCH

INSTRUCTIEHANDLEIDING

MANUALE DI ISTRUZIONI

INSTRUKCJA OBSŁUGI

NÁVOD K OBSLUZE

KEZELÉSI KÉZIKÖNYV

ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ

MANUAL DE INSTRUÇÕES

BRUGERVEJLEDNING

ASENNUSOPAS

MONTERINGSANVISNING

MANUAL CU INSTRUCŢIUNI

РЪКОВОДСТВО ЗА РАБОТА

JUHEND

LIETOŠANAS PAMĀCĪBA

NAUDOJIMO INSTRUKCIJA

NAVODILA

NÁVOD NA OBSLUHU

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

TALİMAT KILAVUZU

BRUKSANVISNING

تﺎﻤﻴﻠﻌﺘﻟا ﺐﻴﺘآ

说明手册

取扱説明書

55” 60 lbs

27.2 kg

CONTENTS

WARNING

SCREWS/HARDWARE FOR WALL MOUNTING

(OM100344vA) SCREWS/HARDWARE FOR FLAT PANEL

(OM100344vA)

W-BW-A

X 2 X 2

M-DM-B M-F

M-J

SPACER

X 4

M-CM-A M-E

M5 x 15

X 4 M6 x 15

X 4 M8 x 15

X 4

M5 x 30

X 4 M6 x 30

X 4 M8 x 30

X 4

USE WITH PRODUCTS LARGER THAN THE MAXIMUM WEIGHT AND SIZE MAY RESULT IN INSTABILITY CAUSING POSSIBLE INJURY.

EL USO CON EL PRODUCTOS MÁS GRANDE QUE EL PESO MÁXIMO Y TAMAÑO PUEDE CAUSAR INESTABILIDAD Y POSIBLEMENTE HERIDAS.

NE PAS UTILISER DES PRODUITS QUI SONT PLUS GRANDS DE LA CAPACITÉ DE CHARGE OU DES DIMENSIONS MAXIMALES

W-DW-C

X 2 X 2

M-HM-G M-I

X 4 M5

X 4 M6

X 4

STEP 1 – OPTION A FLAT BACK FLAT PANEL

Connect adapter to flat panel

Conecte el adaptador al monitor

Connectez l'adaptateur au moniteur

Befestigen Sie den Adapter am Bildschirm

Sluit de adapter aan op de monitor

Collegare l'adattatore allo schermo

Podłącz adapter do monitora

Připojte adaptér k monitoru

Csatlakoztassa az adaptert a monitorhoz.

Συνδέστε τον προσαρμογέα στην οθόνη

Ligar o adaptador ao monitor

Tilslut adapteren til skærmen

Kiinnitä sovitin näyttöön

Koppla adapter till bildskärm

Conectaţi adaptorul la monitor

Свържете адаптера към монитора

Ühendage adapter ekraaniga

Savienojiet savienotājelementu ar monitoru

Prijunkite adapterįprie monitoriaus

Adapter pritrdite na monitor

Pripojte adaptér k monitoru

Подключите адаптер к монитору

Adaptörü monitöre bağlayın

Koble adapteren til skjermen

بﺎﻗﺮﻤﻟﺎﺑ ﺊﻳﺎﻬﻤﻟا ﻞﺻو

将附件连接到显示器

アダプタをモニタに取り付けます。

M-A

M-C

M-E

STEP 1 – OPTION B CURVED BACK FLAT PANEL

Connect adapter to flat panel

Conecte el adaptador al monitor

Connectez l'adaptateur au moniteur

Befestigen Sie den Adapter am Bildschirm

Sluit de adapter aan op de monitor

Collegare l'adattatore allo schermo

Podłącz adapter do monitora

Připojte adaptér k monitoru

Csatlakoztassa az adaptert a monitorhoz.

Συνδέστε τον προσαρμογέα στην οθόνη

Ligar o adaptador ao monitor

Tilslut adapteren til skærmen

Kiinnitä sovitin näyttöön

Koppla adapter till bildskärm

Conectaţi adaptorul la monitor

Свържете адаптера към монитора

Ühendage adapter ekraaniga

Savienojiet savienotājelementu ar monitoru

Prijunkite adapterįprie monitoriaus

Adapter pritrdite na monitor

Pripojte adaptér k monitoru

Подключите адаптер к монитору

Adaptörü monitöre bağlayın

Koble adapteren til skjermen

بﺎﻗﺮﻤﻟﺎﺑ ﺊﻳﺎﻬﻤﻟا ﻞﺻو

将附件连接到显示器

アダプタをモニタに取り付けます。

M-G M-H

M-I

M-G

M-H

M-I

M-B

M-D

M-F

M-J

STEP 2 – OPTION A DRYWALL

Drill pilot hole

Realice el agujero piloto

Percez le trou de guidage

Bohren Sie die Vorbohrung

Boor een montagegat

Trapanare il foro pilota

Wywierćotwór pilotowy

Vyvrtejte vodicí otvor

Fúrja ki a vezetőlyukat.

Ανοίξτε οπή οδηγό

Executar um furo piloto

Bor styrehul

Poraa ohjausreikä

Borra styrhål

Gaurăde ghidare a burghiului

Пробиване на основна дупка

Puurige esialgne auk

Izveidojiet priekšurbumu

Išgręžkite bandomąjąskylę

Navrtajte začetno luknjo

Vyvŕtajte vodiacu dieru

направляющее отверстие

Kılavuz delik açın

Drill pilothull

ﻲﻠﻴﻟﺪﻟا ﺐﻘﺜﻟا ﺮﻔﺣا

钻导孔

ドリルでパイロット穴を開けます。

Drywall

mampostería seca

cloison sèche

Trockenmauer

drywall

muro a secco

płyty okładzinowe

sádrokartón

szárazfalazat

ξηρός τοίχος

drywall

tørvæg

laastiton kiviseinä

kallmur

pereu uscat

суха зидария

kipsplaat

ģipškartons

sausasis tinkas

mavčne plošče

sadrokartón

drywall

alçıpan

tørrvegg

فﺎﺟ ﻂﺋﺎﺣ

干式墙

乾式壁

W-D

W-C

W-D

W-C

W-D

DRILL BIT

NOT INCLUDED

Please visit www.toggler.com for more information and videos on drywall installation

STEP 2 – OPTION B SOLID CONCRETE

Drill pilot hole

Realice el agujero piloto

Percez le trou de guidage

Bohren Sie die Vorbohrung

Boor een montagegat

Trapanare il foro pilota

Wywierćotwór pilotowy

Vyvrtejte vodicí otvor

Fúrja ki a vezetőlyukat.

Ανοίξτε οπή οδηγό

Executar um furo piloto

Bor styrehul

Poraa ohjausreikä

Borra styrhål

Gaurăde ghidare a burghiului

Пробиване на основна дупка

Puurige esialgne auk

Izveidojiet priekšurbumu

Išgręžkite bandomąjąskylę

Navrtajte začetno luknjo

Vyvŕtajtevodiacudieru

направляющее отверстие

Kılavuz delik açın

Drill pilothull

ﻲﻠﻴﻟﺪﻟا ﺐﻘﺜﻟا ﺮﻔﺣا

钻导孔

ドリルでパイロット穴を開けます。

W-B

W-A

Solid Concrete

Concreto sólido

Béton massif

Beton

Massief beton

Calcestruzzo pieno

Beton zwykły

Beton

Tömör beton

Συμπαγές τσιμέντο

Betão armado

Fast beton

Betoni

Betong

Beton solid

Плътен бетон

Betoon

Vienlaidus betons

Vientisas betonas

Masivni beton

Betón

Для стен из бетонных блоков

Saf Beton

Fast betong

ﺔﺒﻠﺻ ﺔﻧﺎﺳﺮﺧ

实心混凝土

硬いコンクリート

W-B

W-A

DRILL BIT

NOT INCLUDED

STEP 2 – OPTION C WOOD STUD / DRYWALL

Wood Stud / Drywall

Panel de madera/mampostería seca

Poutre de bois/cloison sèche

Holzbalken/Trockenmauer

Houten dragers/drywall

Montante in legno/ muro a secco

Drewniane słupy/ płyty okładzinowe

Dřevěný kolíček/ sádrokartón

Fagerenda/szárazfalazat

Ξύλινος ορθοστάτης/ξηρός τοίχος

Vigas de madeira/drywall

Trætap/tørvæg

Pystypuu/laastiton kiviseinä

Träregel/pereu uscat

Panou de lemn/kallmur

Дървена стойка/ pereu uscat

Puidust sõrestikupost/ суха зидария

Koka tapa/kipsplaat

Medžio karkasas/ģipškartons

Leseni zatič/sausasis tinkas

Drevený kolík/ mavčne plošče

Деревянная стойка/sadrokartón

Ahşap Çivi/drywall

Trestender/alçıpan

ﻲﺒﺸﺧ ﻢﺋﺎﻗ/ فﺎﺟ ﻂﺋﺎﺣ

木墙柱/干式墙

木製スタッド/乾式壁

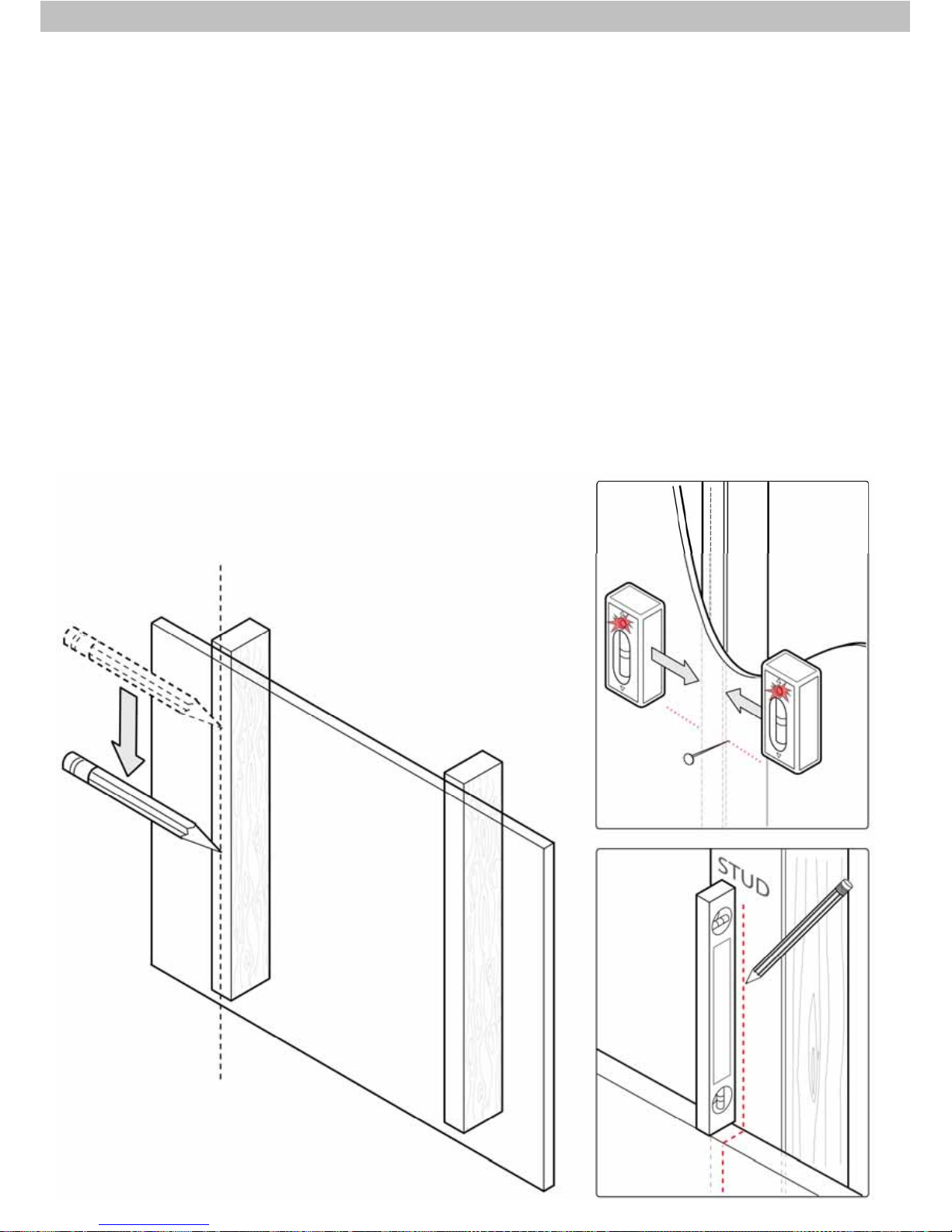

Find stud and mark edge and center locations

Ubique el panel y marque las ubicaciones de los bordes y el centro.

Repérez l'emplacement d'une poutre, puis marquez l'emplacement des bords et du centre de cette poutre.

Suchen Sie einen Balken und markieren Sie Seiten und Mitte.

Zoek de drager en markeer de rand- en middenlocaties.

Individuare il montante e segnare la posizione dei bordi e del centro del montante stesso.

Znajdźbelkęi zaznacz jej krawędzie oraz rodek.

Najděte dřevěný trám a vyznačte jeho okraje a střed.

Keressük meg a gerendát, és jelöljük meg a szélét és a közepét.

Εντοπίστε τον ορθοστάτη και σημειώστε τις άκρες του και τα κεντρικά σημεία.

Encontrar a viga e marcar os locais extremos e centrais.

Find underligger og markér kant og midt.

Etsi pystypuu ja merkitse reunat ja keskikohta.

Hitta stift och markera kant och centerposition.

Găsiţi panoul şimarcaţilocaţiile de pe margine şi din centru.

Открийте преграда и обозначете ръба и централната й позиция.

Otsige üles sõrestikupost ning märkige selle servad ja keskkoht.

Atrodiet naglu un atzīmējiet malas un centra atrašanāsvietas

Surasti varžtąir pažymėti kraštines bei centrinępadėtis

Najdite steber in označite robove in sredino.

Nájdite drevený trám a vyznačte jeho okraje a stred.

Найдите стойку и отметьте ее центр и края.

Direği bulun, kenarınıve ortasınıişaretleyin.

Finn stenderen og marker kantene og midten.

ﻊﻗاﻮﻤﻟا ﻂﻴﺳﻮﺘﺑ ﻢﻗو ﺔﻓﺎﺤﻟا ﻰﻠﻋ ﺔﻣﻼﻋ ﻊﺿو ﻞﺻﺎﻔﻟا نﺎﻜﻣ دﺪﺣ.

查找支柱和标记边缘及中心位置。

スタッドを見つけて、端と中央に印を付けます。

STEP 2 – OPTION C WOOD STUD / DRYWALL

Wood Stud

Panel de madera

Poutre de bois

Holzbalken

Houten dragers

Montante in legno

Drewniane słupy

Dřevěný kolíček

Fagerenda

Ξύλινος ορθοστάτης

Vigas de madeira

Trætap

Pystypuu

Träregel

Panou de lemn

Дървена стойка

Puidust sõrestikupost.

Koka tapa

Medžio karkasas

Leseni zatič

Drevený kolík

Деревянная стойка

Ahşap Çivi

Trestender

ﻲﺒﺸﺧ ﻢﺋﺎﻗ

木墙柱

木製スタッド

Drill pilot hole

Realice el agujero piloto

Percez le trou de guidage

Bohren Sie die Vorbohrung

Boor een montagegat

Trapanare il foro pilota

Wywierćotwór pilotowy

Vyvrtejte vodicí otvor

Fúrja ki a vezetőlyukat.

Ανοίξτε οπή οδηγό

Executar um furo piloto

Bor styrehul

Poraa ohjausreikä

Borra styrhål

Gaurăde ghidare a burghiului

Пробиване на основна дупка

Puurige esialgne auk

Izveidojiet priekšurbumu

Išgręžkite bandomąjąskylę

Navrtajte začetno luknjo

Vyvŕtajtevodiacudieru

направляющее отверстие

Kılavuz delik açın

Drill pilothull

ﻲﻠﻴﻟﺪﻟا ﺐﻘﺜﻟا ﺮﻔﺣا

钻导孔

ドリルでパイロット穴を開けます。

W-A

W-C

W-D

DRILL BIT

NOT INCLUDED

Drywall

mampostería seca

cloison sèche

Trockenmauer

drywall

muro a secco

płyty okładzinowe

sádrokartón

szárazfalazat

ξηρός τοίχος

drywall

tørvæg

laastiton kiviseinä

kallmur

pereu uscat

суха зидария

kipsplaat

ģipškartons

sausasis tinkas

mavčne plošče

sadrokartón

drywall

alçıpan

tørrvegg

فﺎﺟ ﻂﺋﺎﺣ

干式墙

乾式壁

DRILL BIT

NOT INCLUDED

Please visit www.toggler.com for more information and videos on drywall installation

STEP 3

Level

Nivel

Niveau

Wasserwaage

Waterpas

Livellare

Poziomnica

Vodováha

Szintező

Αλφάδι

Nível

Vaterpas

Vesivaaka

Pass

Nivelă

Ниво

Lood

Līmenis

Lygis

Vodna tehtnica

Vodováha

Уровень

AynıSeviyeye Getir

Vater

ناﺰﻴﻣ

水平调整

水平器

STEP 4

Hang with monitor attached

Cuelgue con el monitor adherido.

Accrochez avec le moniteur installé.

Mit dem befestigten Monitor aufhängen.

Hang op terwijl de monitor is bevestigd.

Appendere con lo schermo attaccato.

Powieśz przymocowanym monitorem.

Zavěste s připevněným monitorem.

Függessze fel a monitorral együtt.

Κρεμάστε με την οθόνη προσαρτημένη

Suporte com monitor preso

Hæng op med skærm påsat

Ripusta näyttö kiinnitettynä

Häng med bildskärm fastsatt

Agăţaţi cu monitorul ataşat

Закачи с монитора прикрепен

Riputage koos kinnitatud ekraaniga

Piekārt ar pievienoto monitoru

Pakabinti su pritvirtintu monitoriumi

Obesite s pritrjenim monitorjem

Zaveste s pripevnenou obrazovkou.

Навесьте с установленным монитором.

Takılımonitörle asın

Heng med skjermen festet

ًﺎ ﻃ ﻮ ﺑ ﺮ ﻣ بﺎﻗﺮﻤﻟاو ﻖﻴﻠﻌﺘﻟﺎﺑ ﻢﻗ

在显示器已联接的条件下悬挂

モニタを取り付けた状態で掛けます。

Route Cables

Tienda los cables

Installez les câbles

Verlegen Sie die Kabel

Plaats de kabels

Inserire i cavi

Poprowadźkable

Natáhněte kabely

Vezesse el a kábeleket.

Δρομολόγηση καλωδίων

Dispor os cabos

Føringskabler

Reititä kaapelit

Lägg kablar

Direcţionaţicablurile

Маршрутни кабели

Suunake kaablid oma kohale

Virzienu kabeļi

Kabeliųišvedžiojimas

Napeljava kablov

Natiahnite káble

Укладка кабелей

KablolarıDüzenleyin

Før kablene

تﻼﺒﻜﻟا ﻪﻴﺟﻮﺗ

布线

ケーブルを配線します。

OmniMount Systems, Inc.

8201 South 48th Street

Phoenix, AZ 85044-5355

1-800-MOUNT-IT (1-800-668-6848)

www.omnimount.com

Reduce.Reuse.Recycle

NEED HELP? PLEASE CALL

Thank you for purchasing an OmniMount product

Gracias por adquirir un producto de OmniMount

Merci d’avoir acheté un produit OmniMount

Vielen dank, dass sie ein OmniMount-produkt erworben haben

Dank U voor uw aankoop van een OmniMount-product

Grazie per aver preferito un prodotto OmniMount

Dziękujemy państwu za zakup produktu firmy OmniMount

Děkujeme za zakoupení produktu společnosti OmniMount

Az omnimount köszöni, hogy A cég termékét választotta

Σας ευχαριστουμε που αγορασατε ενα προϊον της OmniMount

Obrigado por adquirir um produto OmniMount

Tak, fordi de har købt et OmniMount-produkt

Kiitämme OmniMount-tuotteen ostamisesta

Tack för att du köpte en OmniMount-produkt

Vămulţumim căaţi achiziţionat un produs OmniMount

Благодарим ви, че закупихте продукт на OmniMount

Täname, et ostsite OmniMount toote

Pateicamies, ka iegādājāties OmniMount izstrādājumu

Dėkojame, kad įsigijote „OmniMount“ produktą

Zahvaljujemo se vam za nakup OmniMountovega izdelka

Ďakujeme vám za zakúpenie produktu spoločnosti OmniMount

Благодарим вас за приобретение изделия OmniMount

OmniMount ürününü satin aldiğiniz için teşekkür ederiz

Takk for at du kjøpte et OmniMount-produkt

ﺖﻧوﺎﻤﻴﻨﻣوأ تﺎﺠﺘﻨﻣ ﻚﺋاﺮﺸﻟ ًا ﺮ ﻜ ﺷ

感谢您购买 OmniMount 产品

OmniMount 製品をご購入いただきまして、ありがとうございます

All trademarks are the property of their respective companies. OmniMount is a registered trademark of

Otros manuales para VB60LED

Otros manuales de Soporte de TV de Omnimount

Omnimount

Omnimount 10333 Manual de usuario

Omnimount

Omnimount OL125FT Manual de usuario

Omnimount

Omnimount CI80FMX Manual de usuario

Omnimount

Omnimount NC200-T Manual de usuario

Omnimount

Omnimount LIFT50 Manual de usuario

Omnimount

Omnimount OM1100638 Manual de usuario

Omnimount

Omnimount Lift30 Manual de usuario

Omnimount

Omnimount NC125C Manual de usuario

Omnimount

Omnimount QM100 Manual de usuario

Omnimount

Omnimount Verona 47FP Manual de usuario

Omnimount

Omnimount OWS60 Manual de usuario

Omnimount

Omnimount OM1100275 Manual de usuario

Omnimount

Omnimount OE80F Manual de usuario

Omnimount

Omnimount Prism 50 Manual de usuario

Omnimount

Omnimount NC200-F Manual de usuario

Omnimount

Omnimount OM10018 Manual de usuario

Omnimount

Omnimount OL50FT Manual de usuario

Omnimount

Omnimount OM10058 Manual de usuario

Omnimount

Omnimount L27-OM1100149-CON-021810vC Manual de usuario

Omnimount

Omnimount 1004164 Manual de usuario

Omnimount

Omnimount 54FB-F Manual de usuario

Omnimount

Omnimount NC30C Manual de usuario

Omnimount

Omnimount PLAY20x Manual de usuario

Omnimount

Omnimount FPK200FT Manual de usuario

Manuales populares de Soporte de TV de otras marcas

Ergotron

Ergotron Neo Flex Cantilever UHD Manual de usuario

StarTech.com

StarTech.com FPCEILBTB Manual de usuario

VonHaus

VonHaus 05/038 Manual de usuario

Techlink

Techlink ECHO TV Manual de usuario

Sandstrom

Sandstrom SSTVMC12X Manual de usuario

Sony

Sony SU-WL700 Guía

ICW

ICW SCACC18 Manual de usuario

LG WM-L640V Manual de usuario

Gembird

Gembird WM-65ST-01 Manual de usuario

ERARD

ERARD FiTUP XXL 035320 Manual de usuario

PEERLESS

PEERLESS PLCK-1 Guía

Kanto

Kanto RCF180 Manual de usuario

GEM

GEM GEM GP001 Manual de usuario

Gladiator Joe

Gladiator Joe GJ0A0053 Manual de usuario

Vivotek

Vivotek AM-105 Manual de usuario

Vivo

Vivo VESA STAND-VAD1B Manual de usuario

AmazonBasics

AmazonBasics B07QG3LMG4 Manual de usuario

Secura

Secura QLF210 Manual de usuario
