OETRONIC 4 FR
Commande à distance filaire
RS400 - Colis AD257
C002331-A
Notice
d'installation,
d'utilisation et
d'entretien
300020550-001-A
Sommaire
1Description ...................................................................................................2
1.1 Description des touches et de l'afficheur ................2
1.2 Gestion d'économie d'énergie ................................3
2Installation ....................................................................................................4
2.1 Mise en place de la commande à distance .............4
2.1.1 Choisir un emplacement .........................................4
2.1.2 Mettre en place la commande à distance ...............4
2.2 Raccordements électriques ....................................5
3Utilisation ......................................................................................................6
3.1 Utilisation de l'appareil ............................................6
3.1.1 Ajuster temporairement la température
d'ambiance ..............................................................6
3.1.2 Ajuster la température confort ou réduit ..................6
3.1.3 Activer temporairement le mode confort x .............7
3.1.4 Activer temporairement le mode réduit m ...............7
3.1.5 Activer le mode vacances g ...................................7
3.1.6 Sélectionner un programme horaire ........................8
3.1.7 Forcer la production d'eau chaude sanitaire ...........8
3.2 Utilisation étendue de l'appareil ..............................8
3.2.1 Régler l'heure et la date ..........................................8
3.2.2 Personnaliser un programme horaire ......................9
3.2.3 Calibrer la sonde d'ambiance ................................10
3.2.4 Modifier la température de l'eau chaude
sanitaire .................................................................10
3.2.5 Choisir l'affichage principal ...................................11
4En cas de dérangement .............................................................................12
4.1 Affichage des défauts ...........................................12
4.2 Vérifier la version de mémoire de la commande à
distance ................................................................12
123/04/2009 - 300020550-001-A
1Description
1.1 Description des touches et de l'afficheur
C002541-A
MODE r
r
p
b
w
AUTO
x
c
gm
x
c
1 2 3 5 6 74
B
C
D
E
G
F
H
I
A
0 2 4 6 8 10 12 14 16 18 22 2420
°F
°C
°F
°C
ATouche de réglage de la température confort
BTouche de réglage de la température réduite
CTouche de sélection des modes de fonctionnement
DTouche de dérogation ECS
EBouton de réglage rotatif et poussoir
FBarre graphique d'affichage des programmes horaires
4Zone foncée b : Période chauffage en mode confort
ou production ecs autorisée
4Zone claire v : Période chauffage en mode réduit
ou production ecs non autorisée
GLe chiffre en surbrillance indique le jour courant (1 = lundi)
HAfficheur de température
4I Température extérieure
4O Température ambiante
IAffichage numérique (heure courante, valeurs réglées,
paramètres, etc...)
bSélection de la période en mode confort x
4Symbole fixe : Sélection en mode confort active
4Symbole clignotant : Sélection en mode confort
inactive
RS400 - Colis AD257 1. Description
23/04/2009 - 300020550-001-A 2
vSélection de la période en mode réduit Vm
4Symbole fixe : Sélection en mode réduit active
4Symbole clignotant : Sélection en mode réduit
inactive
PIndicateur de fin de dérogation
AUTO Fonctionnement en mode automatique selon la
programmation horaire
xMode Confort : Le symbole s'affiche lorsqu'une
dérogation JOUR (confort) est activée
4Symbole clignotant : Dérogation temporaire
4Symbole fixe : Dérogation permanente
mMode réduit : Le symbole s'affiche lorsqu'une dérogation
NUIT (réduit) est activée
4Symbole clignotant : Dérogation temporaire
4Symbole fixe : Dérogation permanente
gMode Vacances : Le symbole s'affiche lorsqu'une
dérogation VACANCES (antigel) est activée
4Symbole clignotant : Mode Vacances programmé
4Symbole fixe : Mode Vacances actif
wMode Refroidissement : Le symbole s'affiche lorsqu'une
dérogation RAFRAICHISSEMENT est activée en été
4Symbole clignotant : Dérogation temporaire
4Symbole fixe : Dérogation permanente
pMode ETE : Le chauffage est arrêté. L'eau chaude
sanitaire reste assurée
bMode HIVER : Chauffage et eau chaude sanitaire
fonctionnent
rLe symbole s'affiche lorsque une production d'eau
chaude sanitaire est présente sur l'installation
mMode manuel
1.2 Gestion d'économie d'énergie
Si aucune action n'est effectuée pendant 20 secondes, la commande
à distance se met en veille (rétroéclairage éteint).
Un appui sur une touche quelconque ou l'utilisation du bouton rotatif
allume le rétroéclairage.
1. Description RS400 - Colis AD257
323/04/2009 - 300020550-001-A
2Installation
2.1 Mise en place de la commande à distance
2.1.1. Choisir un emplacement
Choisir un emplacement dans une pièce pilote représentative de
l'ambiance à prendre en compte dans le cas où la commande à
distance est utilisée en sonde d'ambiance.
Emplacements déconseillés dans la pièce :
Encaissé, exposé au rayonnement solaire, réchauffé par un passage
de conduit de fumées, exposé à des courants d'air frais ou chauds
de gaines d'aération, à proximité d'une cheminée à feu ouvert, d'une
source de chaleur (téléviseur), derrière un rideau.
2.1.2. Mettre en place la commande à distance
1. Percer 2 trous de Ø 6 mm.
2. Mettre en place les chevilles.
3. Visser les 2 vis.
4. Raccorder soit un câble téléphonique 2 fils, soit un câble électrique
de section pouvant aller jusqu'à 2x1.5 mm² sur le connecteur 2
plots. Les fils sont permutables.
5. Mettre en place la commande à distance.
200
1500
8800N036-B
A000850-A
4
3
A000854-A
5
RS400 - Colis AD257 2. Installation
23/04/2009 - 300020550-001-A 4
2.2 Raccordements électriques
AVERTISSEMENT
Les raccordements électriques doivent impérativement
être effectués hors tension, par un professionnel qualifié.
1. Couper l'alimentation électrique de la chaudière.
2. Accéder à la carte électronique SCU de la chaudière.
¼ Se reporter à la notice d'installation et d'entretien de la
chaudière (Chapitre : Raccordements électriques).
3. Raccorder la commande à distance sur le bornier correspondant
à la sonde d'ambiance d'un circuit.
AVERTISSEMENT
Ne pas placer dans un même conduit ou chemin de câbles
les fils de sondes (très basse tension) et des fils de
l'alimentation 230 V. Veiller à maintenir un écartement de
10 cm minimum entre les câbles très basse tension et les
câbles d'alimentation 230 V.
4. Mettre la chaudière sous tension.
A la première mise sous tension, la commande à distance
affichera tous les segments de l'afficheur le temps de se
synchroniser avec la chaudière.
A000851-A
0-10V
S AMB C
4 3 2 1 2 1
+ -
S AMB B
2 1
S AMB A
2 1
S SYST + TA -
S ECS S EXT S DEP C
2 12 12 12 1 2 1
S DEP B
2 1
SCU
MODE r
x0 2 4 6 8 10 12 14 16 18 22 2420
°C
c
2 x 0,75 mm2mini
2. Installation RS400 - Colis AD257
523/04/2009 - 300020550-001-A
3Utilisation
3.1 Utilisation de l'appareil
3.1.1. Ajuster temporairement la température
d'ambiance
Il est possible d'ajuster temporairement la température d'ambiance
jusqu'à 3°C par rapport à la température programmée. A partir de
l'affichage principal, tourner le bouton rotatif et sélectionner la
correction souhaité.
L'affichage indique l'heure courante et la correction de la
température.
A chaque changement de mode (confort/réduit), la
température revient à la valeur programmée.
3.1.2. Ajuster la température confort ou réduit
Pour modifier la température confort, procéder comme suit :
1. Appuyer sur la touche Cx.
2. L'afficheur indique à gauche la température confort et à droite la
température ambiante mesurée. La barre graphique affiche le
programme chauffage du jour courant.
Pour modifier la température confort, tourner le bouton rotatif.
3. Pour valider, appuyer sur le bouton rotatif.
Procéder de la même manière pour modifier la température réduit en
appuyant sur Cm.
C002405-B
MODE r
r
b
AUTO
x
1 2 4 5 6 7
0 2 4 6 8 10 12 14 16 18 22 2420
°C
c
3
C002402-C
MODE r
x
x
1 2 4 5 6 7
0 2 4 6 8 10 12 14 16 18 22 2420
°C°C
c
3
1
2
RS400 - Colis AD257 3. Utilisation
23/04/2009 - 300020550-001-A 6

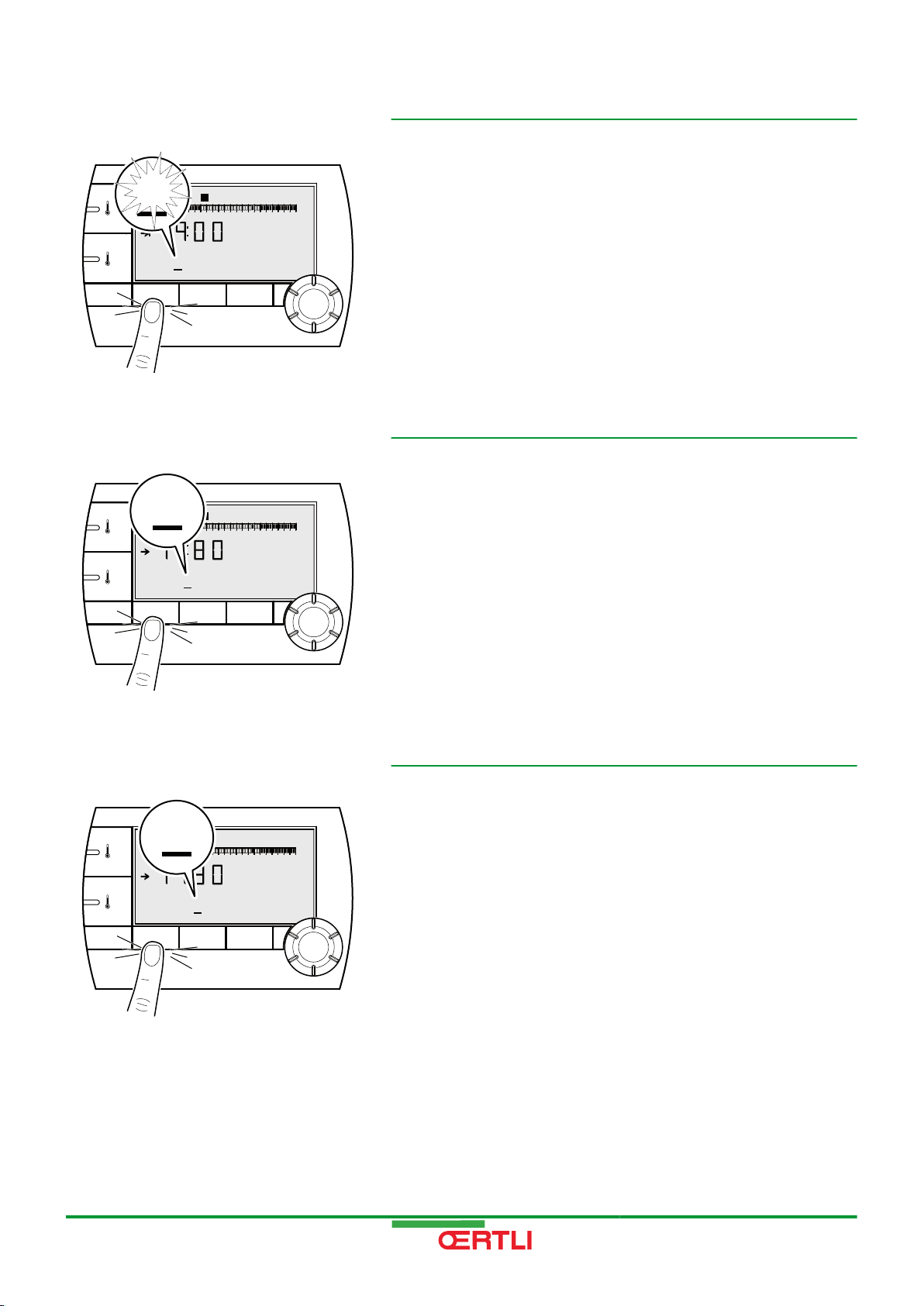

3.1.3. Activer temporairement le mode confort x
Il est possible de déroger temporairement à la programmation horaire
et de forcer le mode confort pendant une période donnée. Pour ce
faire, procéder comme suit :
1. Appuyer plusieurs fois sur la touche MODE jusqu'à ce que le
symbole x soit souligné.
2. Tourner le bouton rotatif vers la droite pour modifier l'heure de fin
de dérogation. Le réglage est possible de 0:00 à 23:00.
Pour une dérogation permanente, sélectionner 24:24 en tournant
le bouton rotatif vers la gauche.
3. Pour valider, appuyer sur le bouton rotatif.
3.1.4. Activer temporairement le mode réduit m
Il est possible de déroger temporairement à la programmation horaire
et de forcer le mode réduit pendant une période donnée. Pour ce faire,
procéder comme suit :
1. Appuyer plusieurs fois sur la touche MODE jusqu'à ce que le
symbole m soit souligné.
2. Tourner le bouton rotatif vers la droite pour modifier l'heure de fin
de dérogation. Le réglage est possible de 0.00 à 23.30.
Pour une dérogation permanente, sélectionner 24:24 en tournant
le bouton rotatif vers la gauche.
3. Pour valider, appuyer sur le bouton rotatif.
3.1.5. Activer le mode vacances g
Pour activer le mode vacances et régler les dates des vacances,
procéder comme suit :
1. Appuyer plusieurs fois sur la touche MODE jusqu'à ce que le
symbole g soit souligné.
2. Tourner le bouton rotatif vers la droite pour modifier la date
(jour.mois) de fin de dérogation.
Pour une dérogation permanente, sélectionner 7 - 7 en tournant
le bouton rotatif vers la gauche.
3. Pour valider, appuyer sur le bouton rotatif.
C002398-D
MODE r
r
b
AUTO
x
c
g
x
1 2 4 5 6 7
0 2 4 6 8 10 12 14 16 18 22 2420
c
3
x
C002399-C
MODE r
r
b
AUTO
x
c
g
x
1 2 4 5 6 7
0 2 4 6 8 10 12 14 16 18 22 2420
c
3
c
C002400-C
MODE r
r
b
AUTO
x
c
g
x
1 2 4 5 6 7
0 2 4 6 8 10 12 14 16 18 22 2420
c
3
g
3. Utilisation RS400 - Colis AD257
723/04/2009 - 300020550-001-A
3.1.6. Sélectionner un programme horaire
1. Appuyer plusieurs fois sur la touche MODE jusqu'à ce que le
symbole AUTO soit souligné.
2. Pour sélectionner le programme horaire souhaité (P1, P2, P3 ou
P4), tourner le bouton rotatif.
3. Pour valider, appuyer sur le bouton rotatif.
3.1.7. Forcer la production d'eau chaude sanitaire
4Pour une production d'eau chaude sanitaire temporaire de 1
heure, appuyer sur la touche r. Le trait qui souligne le
symbole r clignote.
4Pour une production d'eau chaude sanitaire permanente, appuyer
pendant 5 secondes sur la touche r. Le trait qui souligne le
symbole r est fixe.
Pour annuler la dérogation, appuyer sur la touche r. Le trait qui
souligne le symbole r ne s'affiche plus.
3.2 Utilisation étendue de l'appareil
3.2.1. Régler l'heure et la date
1. Appuyer simultanément pendant 2 secondes sur les touches
MODE et r.
2. L'heure s'affiche. Appuyer sur le bouton rotatif.
3. Les minutes clignotent.
Pour modifier les minutes, tourner le bouton rotatif.
Pour valider, appuyer sur le bouton rotatif.
4. Les heures clignotent.
Pour modifier les heures, tourner le bouton rotatif.
Pour valider, appuyer sur le bouton rotatif.
5. Le chiffre du jour clignote.
Pour modifier le jour (1 = lundi, 2 = mardi, etc), tourner le bouton
rotatif.
Pour valider, appuyer sur le bouton rotatif.
6. Pour revenir à l'affichage principal, appuyer sur la touche MODE
ou attendre 20 secondes.
C002392-C
MODE r
AUTO
x
1 4 5 6 7
0 2 4 6 8 10 12 14 16 18 22 2420
c
2
ÿ
AUTO
3
C002397-C
MODE r
r
b
AUTO
x0 2 4 6 8 10 12 14 16 18 22 2420
°C
c
r
A000858-A
2"
+
MODE r
A000853-A
MODE r
x0 2 4 6 8 10 12 14 16 18 22 2420
c
1x
1 2 34 5 6 7
ÿ
RS400 - Colis AD257 3. Utilisation
23/04/2009 - 300020550-001-A 8
Pour revenir à l'affichage précédent, appuyer sur la touche
r.
3.2.2. Personnaliser un programme horaire
Seuls les programmes horaires P2, P3, P4 et le programme de l'eau
chaude sanitaire P r sont modifiables.
1. Appuyer simultanément pendant 2 secondes sur les touches
MODE et r.
2. L'heure s'affiche. Pour sélectionner le programme horaire à
modifier, tourner le bouton rotatif. Pour valider, appuyer sur le
bouton rotatif.
Pour revenir à l'affichage précédent, appuyer sur la touche
r.
3. Tous les jours clignotent. Le nouveau programme sera actif tous
les jours de la semaine.
Pour modifier le programme d'un jour en particulier, appuyer
plusieurs fois sur le bouton rotatif jusqu'à ce que le jour souhaité
clignote.
4. Tourner le bouton rotatif vers la gauche et positionner le curseur
sur 0:00.
5. Le symbole b est fixe, le mode de sélection des plages horaires
en confort est actif.
Pour sélectionner une plage horaire en confort, tourner le bouton
rotatif vers la droite. Sur la barre graphique, la zone sélectionnée
s'affiche en b.
6. Appuyer sur la touche Cm. Le symbole v est fixe, le mode de
sélection des plages horaires en réduit est actif.
Pour sélectionner une plage horaire en réduit, tourner le bouton
rotatif vers la droite. Sur la barre graphique, la zone sélectionnée
s'affiche en v.
7. Pour revenir au mode de sélection des plages horaires en confort,
appuyer sur Cx.
8. Pour revenir à l'affichage principal, appuyer sur la touche MODE
ou attendre 20 secondes.
A000858-A
2"
+
MODE r
C002393-C
MODE r
x0 2 4 6 8 10 12 14 16 18 22 2420
c
ÿ
C002436-A
MODE r
x0 2 4 6 8 10 12 14 16 18 22 2420
c
1 2 3 4 5 6 7
3x
2 3 4 5 61 7
3. Utilisation RS400 - Colis AD257
923/04/2009 - 300020550-001-A
Otros manuales para OETRONIC 4
2
Este manual sirve para los siguientes modelos
2
Tabla de contenidos
Idiomas:
Otros manuales de Mando a distancia de OERTLI
