NovingAIR BASE 150 Instrucciones de uso
NOVINGAIR BASE 150, ACTIVE 150, WIRELESS 150
INTRODUZIONE
Questo manuale tecnico contiene descrizioni tecniche, operazioni di installazione, montaggio,
manutenzione e dati tecnici esclusivamente rivolti al personale qualificato addetto alla
installazione e manutenzione del prodotto.
DESTINAZIONE D’USO
Il prodotto è costruito a regola d’arte e viene installato per dare la possibilità di un ricambio
costante di aria all’interno della stanza. Il recuperatore può essere installato in abitazioni e luoghi
in genere domestici e pubblici.
Il prodotto è provvisto di uno scambiatore di calore di tipo ceramico che accumula calore durante
l’estrazione d’aria proveniente dal locale, mentre durante la fase di immissione di aria
dall’esterno, l’apparecchio cede all’aria fredda in ingresso il calore immagazzinato nello
scambiatore.
Il prodotto deve essere installato a muro. Il tubo all’interno del quale è posizionato lo scambiatore
ceramico è fornito per pareti da uno spessore massimo di 400mm; il tubo può essere accorciato ad
un minimo di 250mm.
L’aria estratta o immessa dal prodotto non deve contenere miscele infiammabili o esplosive,
vapori chimici, polveri, oli e altre sostanze patogene in genere.
4
CONTENUTO
1- Frontale estetico copertura serranda
7- Scambiatore ceramico
2- Serranda
8- Filtri
3- Unità principale
9- Manuale installazione e manutenzione
4i-Fissaggio a parete interno con connessioni
elettriche
10- Avvertenze generali
11- Foglio di garanzia RAEE
4e- Fissaggio a parete esterno
12- Imballo prodotto
5- Convogliatore esterno
13- Avvertenza estrazione prodotto
6- Tubo da incasso 400mm
5
PARAMETRI TECNICI
Il recuperatore è classificato come prodo o di Classe II.
Il grado di protezione è IPX4.
Il recuperatore è stato proge ato per installazioni in luoghi chiusi. Le temperature di esercizio
sono comprese tra -30°C e 50°C con umidità rel va massima 80%.
Il design del recuperatore è in co nua evoluzione, pertanto, alcuni modelli potrebbero differire
da quanto descri o nel presente manuale.

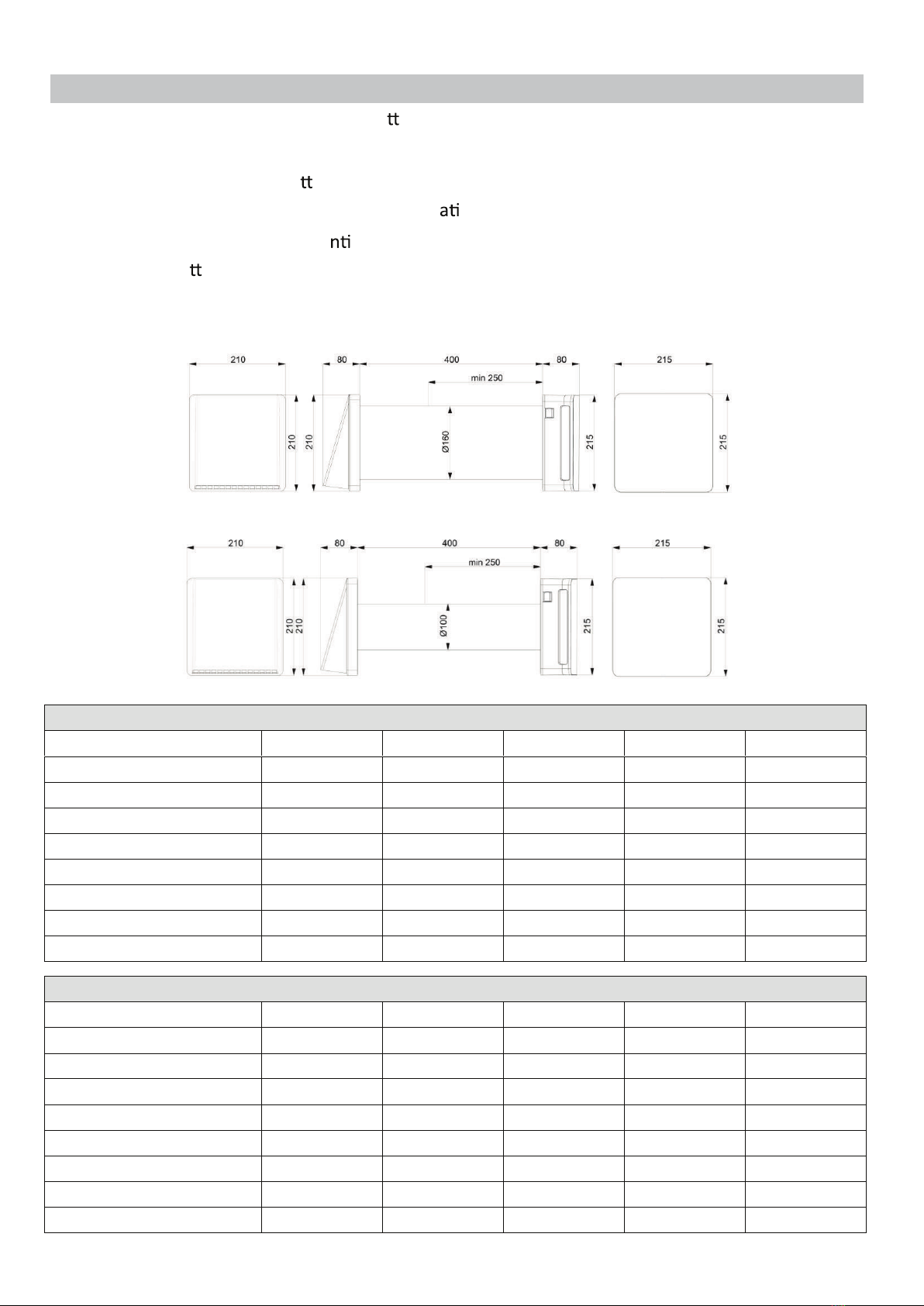

MISURE, MM
-NovingAIR Base 150, Active 150, Wireless 150
-
BASE 150
Velocità
1
2
3
4
5
Tensione a 50Hz
220-240Vac
220-240Vac
X
X
X
Potenza Ø150 [W]
4,9
8,9
X
X
X
Potenza Ø100 [W]
3,9
7,9
X
X
X
Portata Ø150 [m³/h]
30
60
X
X
X
Portata Ø100 [m³/h]
15
30
X
X
X
Rumore a 3 m Ø150 [dB]
13
23
X
X
X
Rumore a 3 m Ø100 [dB]
19
29
X
X
X
Rendimento Max
93%
93%
X
X
X
ACTIVE 150
Velocità
1
2
3
4
5
Tensione a 50Hz
220-240Vac
220-240Vac
220-240Vac
X
X
Potenza Ø150 [W]
4,9
6,9
8,9
X
X
Potenza Ø100 [W]
3,9
5,9
7,9
X
X
Portata Ø150 [m³/h]
30
45
60
X
X
Portata Ø100 [m³/h]
15
22,5
30
X
X
Rumore a 3 m Ø150 [dB]
13
20
23
X
X
Rumore a 3 m Ø100 [dB]
19
24
29
X
X
Rendimento Max
93%
93%
93%
X
X
NovingAIR Base 150, Active 150, Wireless 150
6
WIRELESS 150
Velocità
1
2
3
4
5
Tensione a 50Hz
220-240Vac
220-240Vac
220-240Vac
220-240Vac
220-240Vac
Potenza Ø150 [W]
4,9
5,9
6,9
7,9
8,9
Potenza Ø100 [W]
3,9
4,9
5,9
6,9
7,9
Portata Ø150 [m³/h]
30
37,5
45
52,5
60
Portata Ø100 [m³/h]
15
18,5
22,5
26,5
30
Rumore a 3 m Ø150 [dB]
13
16,5
20
21,5
23
Rumore a 3 m Ø100 [dB]
19
21,5
24
26,5
29
Rendimento Max
93%
93%
93%
93%
93%
COSTRUZIONE
Il prodoo è costuito da un unità principale di funzionamento con aacco a parete che andrà
posta all’interno del locale, un tubo da incasso contenente lo scambiatore ceramico ed i filtri, un
convogliatore esterno con aacco a parete.
Scambiatore
ceramico
Convogliatore
esterno con aacco
a parete
Tubo da incasso
Filtro esterno
Filtro interno
Unità principale
con aacco a
parete
INSTALLAZIONE
L’installazione dell’apparecchio è desnata solo ed esclusivamente a personale qualificato.
Assicurarsi che il collegamento di rete nel locale di installazione venga disconnesso prima delle
operazioni eleriche di montaggio.
L’apparecchio non deve essere installato in prossimità di tende, drappi, ecc. in quanto ques
potrebbero compromeerne il correo funzionamento.
Assicurarsi che, una volta installato, le pale della ventola siano poste a non meno di 2,30m di
distanza dal pavimento soostante al prodoo. In caso di installazione di più apparecchi, la
distanza tra ciascun prodoo deve essere di almeno 3 metri.
Prima di montare il prodoo leggere aentamente il manuale di istruzioni ed assicurarsi di
possedere tuo il materiale necessario all’installazione.
Aenersi scrupolosamente a quanto riportato nel manuale di istruzioni.
7
1) MONTAGGIO
Dopo aver individuato l’area nella quale si intende installare il prod segnare il centro del foro
passante da realizzare sulla parete.
Assicurarsi che, rispe o al centro del foro per il tubo di incasso, ci sia uno spazio libero sulle pareti
interne ed esterne per un raggio di 15 cm dal centro, qu corrispondono all’ingombro del
prodo o. Assicurarsi pertanto che all’interno di questa area non vi siano interferenze con pare
ed ogg non removibili.
Il diametro del foro da realizzare è
-Versione NovingAIR Base 150 Ø160mm
-Versione NovingAIR Base 150 Ø100mm
Il foro ricavato nel muro deve essere passante e con un’inclinazione di 1°- 2° verso l’esterno.
Pe lizzare il tubo da incasso in dotazione, lo spessore del muro non deve superare i 400mm.
Per installare il prodo o, il muro des nato non può avere uno spessore inferiore ai 250mm.
Una volta ricavato il foro passante nel muro posizionarne all’interno il tubo da incasso (6).
Assicurarsi che la lunghezza del tubo da incasso (6) sia uguale allo spessore del muro.
Il tubo deve terminare a filo con le superfici delle pare interne ed esterne.
La quota “M” non può essere inferiore a 250mm, in questo caso la parete prevista non è consona
all’installazione del prod
8
Adattare il tubo, se necessario, allo spessore della parete con strumenti adatti, in maniera
opportuna, come indicato di seguito:
Una volta adattata la lunghezza del tubo da incasso (6) allo spessore esatto della parete,
posizionare il particolare attacco a parete esterno (4e) sulla parete esterna come da immagine
riportata di seguito:
Inserire il diametro di centraggio dell’attacco
a parete (4e) all’interno del tubo da incasso
(6)
Una volta centrato nel tubo, tracciare i fori di fissaggio sulla parete esterna utilizzando il
particolare attacco a parete esterno (4e) aiutandosi con uno strumento di misura di livello per
assicurarsi un installazione precisa come da immagine di seguito:
9
Realizzare i fori ed inserire i tasselli per il fissaggio a parete.
Avvitare il particolare attacco a parete esterno (4e) al muro esterno.
Fissare a scatto sull’attacco a parete esterno (4e) il convogliatore esterno (5) come da immagini
riportate:
2) COLLEGAMENTI ELETTRICI
L’installazione dell’apparecchio è destinata solo ed esclusivamente a personale qualificato.
Assicurarsi che la tensione di alimentazione del locale di installazione sia conforme
all’alimentazione dichiarata sulla targa dati del prodotto.
Assicurarsi che il collegamento di rete nel locale di installazione venga disconnesso prima delle
operazioni elettriche di montaggio.
Identificare la versione del prodotto in possesso e leggere attentamente tutte le istruzioni inerenti
ai collegamenti elettrici della propria versione.
10

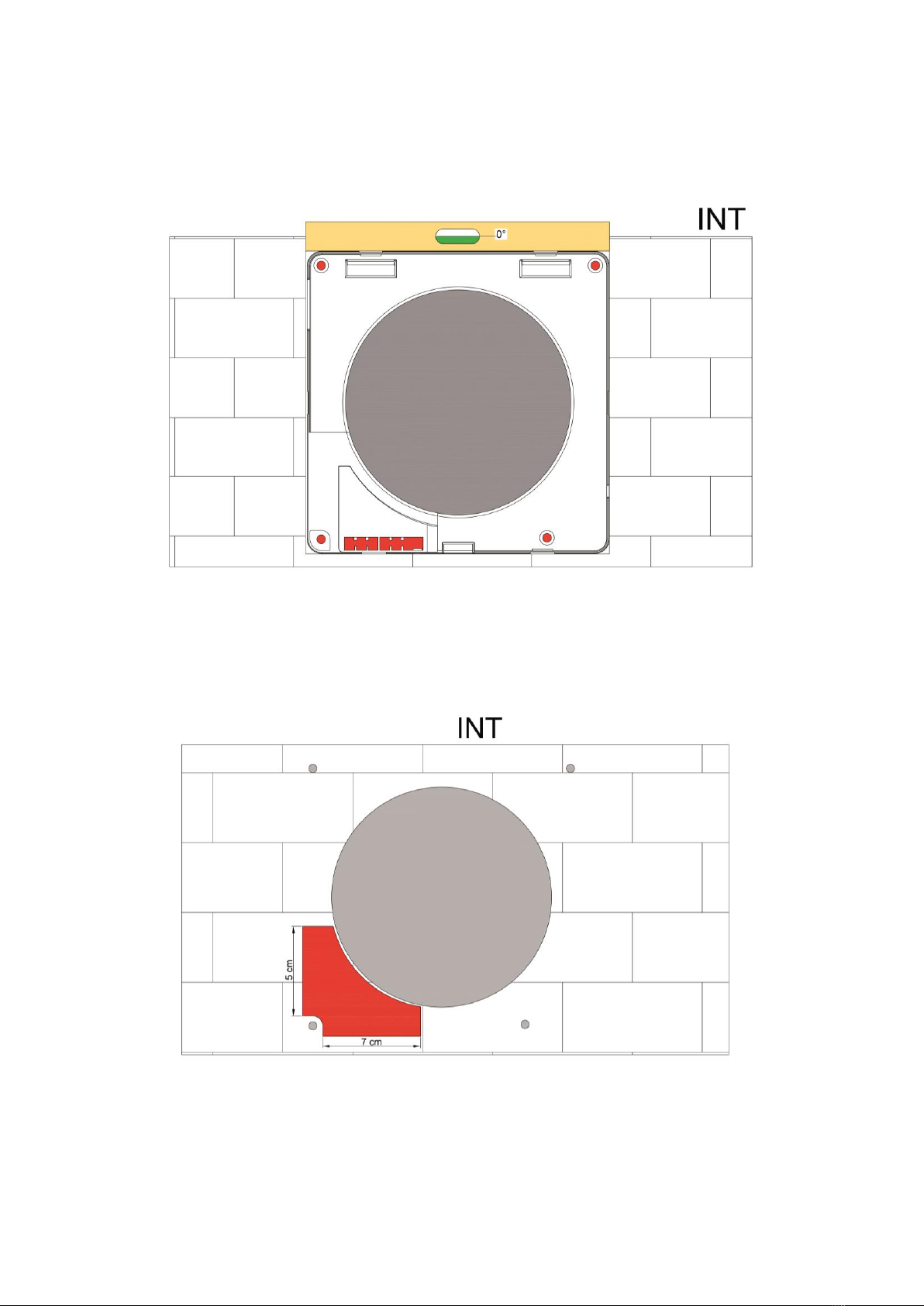

Come per il tracciamento dei fori esterni, inserire prima il diametro di centraggio del particolare
attacco a parete interno (4i) all’interno del tubo da incasso (6) come da immagine sopra riportata.
Con l’aiuto di uno strumento di misura di livello tracciare e realizzare i 4 fori per il fissaggio a
parete del particolare attacco a parete interno (4i).
A differenza del fissaggio a parete esterno, sulla parete interna è necessario portare i conduttori di
alimentazione da connettere ai cavi spelati forniti insieme al prodotto.
Ricavare, in corrispondenza della zona evidenziata, l’uscita dei cavi dalla parete.
