Niko 550-20200 Manual de usuario
1. Buitenbewegingsmelder
Beschrijving
De buitenbewegingsmelder detecteert beweging van een warmtebron en activeert of deactiveert Niko Home Control
functies. Typische toepassingsgebieden zijn oprit, terras, tuin of garage.
Overzicht
550-20200 (wit) of 550-20201 (zwart)
A. Montagebeugel voor plafondmontage
(niet bijgeleverd)
Hiermee bevestig je de buitenbewegingsmelder op een plafond.
B. Deksel Beschermt de sensor en de aansluitklemmen.
C. Behuizing Bevat de sensor en de aansluitklemmen voor aansluiting op de installatie.
D. Sensor Detecteert beweging en licht.
Werking
De buitenbewegingsmelder detecteert beweging met behulp van de Passief InfraRood technologie (PIR). Hij heeft een
detectiehoek van 180° en een detectiegebied tussen 0 en 14m (gemonteerd op een hoogte van 2,5m). Hij heeft ook een
geïntegreerde lichtsensor. Je kunt de buitenbewegingsmelder dus op de module zelf instellen om overdag, ‘s avonds of ‘s
nachts Niko Home Control functies te activeren of te deactiveren. Deze functies wijs je toe bij het programmeren van de
installatie door functies te koppelen aan het unieke adres van elke buitenbewegingsmelder.
Na een spanningsonderbreking functioneert de buitenbewegingsmelder normaal na opstart.
AB
C
D
Buitenbewegingsmelder 1
Installatie
Aansluiting en bevestiging

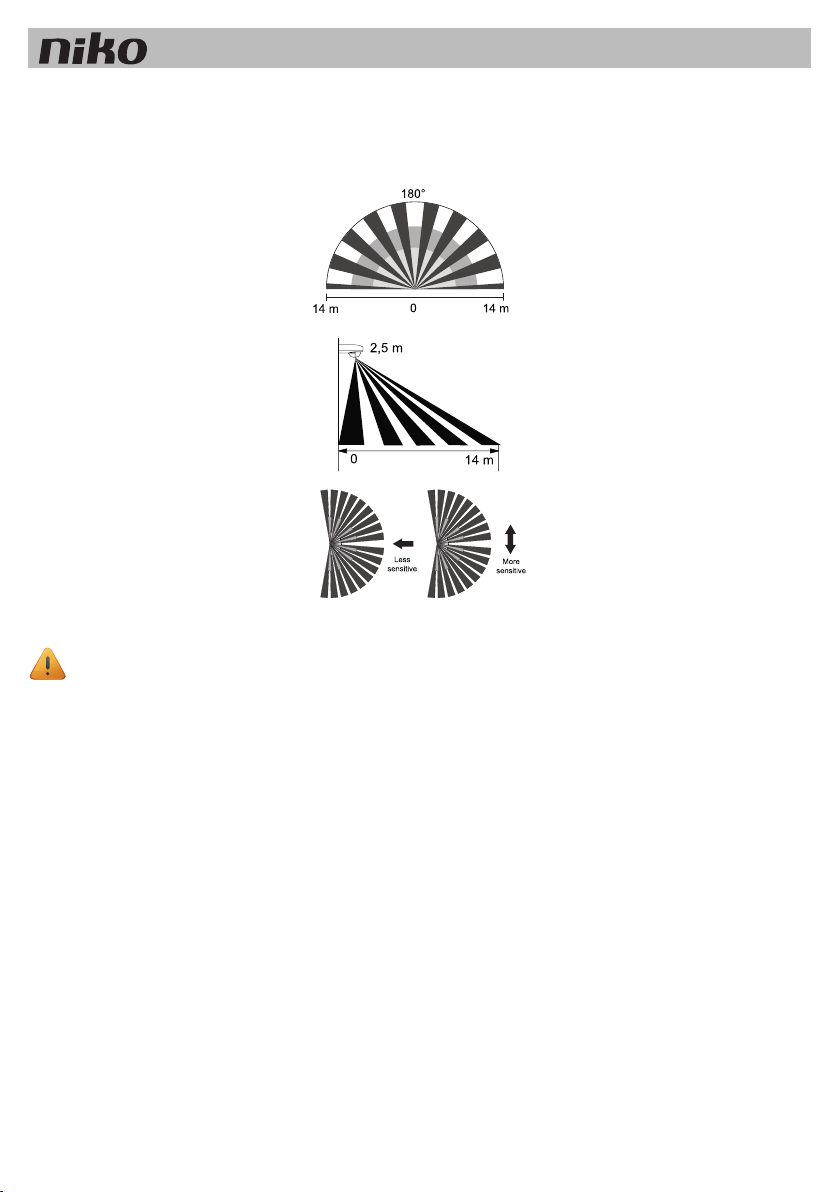

• De buitenbewegingsmelder is het gevoeligst voor bewegingen (wandelrichting) diagonaal ten opzichte van
de detectiestralen.
• Installeer de buitenbewegingsmelder 2 - 3m hoog.
• Installeer de buitenbewegingsmelder niet in de buurt van een boom waarvan de takken en bladeren voor
de buitenbewegingsmelder kunnen waaien.
• Installeer de buitenbewegingsmelder niet in de buurt van warmtebronnen of luchtstromen.
• Richt de buitenbewegingsmelder niet naar de lichtbron die hij moet aanschakelen.
2Buitenbewegingsmelder
De buitenbewegingsmelder openen
Om de buitenbewegingsmelder te openen, stop je een schroevendraaier in de hiervoor voorziene openingen in de
behuizing en klik je het deksel los.
De buitenbewegingsmelder bevestigen tegen een muur
1 Voer de buskabel door de hiervoor voorziene openingen in de behuizing en sluit de sensor aan.
2 Bevestig de behuizing tegen de muur met de bijgeleverde schroeven.
3 Klik het deksel vast op de behuizing.
Buitenbewegingsmelder 3
De buitenbewegingsmelder bevestigen op een plafond
Als je de buitenbewegingsmelder op een plafond wilt bevestigen, heb je een montagebeugel nodig.
Deze is afzonderlijk verkrijgbaar.
1 Klik de montagebeugel op de behuizing.
2 Voer de buskabel door de hiervoor voorziene openingen in de behuizing en sluit de sensor aan zoals aangegeven
in volgende afbeelding.
3 Klik het deksel vast op de behuizing.
4 Bevestig de buitenbewegingsmelder op het plafond met de bijgeleverde schroeven.
4Buitenbewegingsmelder
De buitenbewegingsmelder instellen
Bij levering zijn de lichtgevoeligheid, de uitschakelvertraging en het detectiebereik als volgt ingesteld:
Lichtgevoeligheid maximaal
Uitschakelvertraging 7 min
Detectiebereik 14m
Met de potentiometers onder het deksel kun je deze waarden als volgt instellen:
Lichtgevoeligheid 5lux tot oneindig
Uitschakelvertraging 8s tot 30min
Detectiebereik 0 tot 14m
Om deze instellingen te wijzigen, open je het deksel en draai je de potentiometers in de gewenste stand met een
schroevendraaier.
Je kunt de sensor horizontaal roteren over 25° om de detectierichting aan te passen.
25°
Buitenbewegingsmelder 5
Als je in een deel van het detectiegebied geen bewegingsdetectie wilt, dek je de lens van de sensor af met het bijgeleverde
afschermmasker. Volg de instructies in volgende afbeelding.
De buitenbewegingsmelder onderhouden
Vuil kan de werking van de buitenbewegingsmelder beïnvloeden. Houd daarom de lens altijd schoon. Gebruik een vochtige
doek en water met weinig detergent om de lens te reinigen. Oefen nooit druk uit op de lens. Als de lens of andere
onderdelen van de buitenbewegingsmelder defect zijn, moet de buitenbewegingsmelder vervangen worden.
Het adres van meerdere buitenbewegingsmelders inlezen bij het programmeren
Zet de lichtgevoeligheid van alle buitenbewegingsmelders op de minimumstand voordat je met het inlezen begint.
Om het adres van een buitenbewegingsmelder in te lezen:
1 Zet de lichtgevoeligheid van de buitenbewegingsmelder op de maximumstand en zwaai voor de lens.
2 Zet de lichtgevoeligheid opnieuw op de minimumstand.
3 Herhaal stappen 1 en 2 voor elke buitenbewegingsmelder.
Range
180°
1
2
3
6Buitenbewegingsmelder
Problemen oplossen
Probleem Mogelijke oorzaak Oplossing
De buitenbewegingsmelder
schakelt niet aan.
De buitenbewegingsmelder is verkeerd
aangesloten.
Sluit de buitenbewegingsmelder aan
zoals beschreven.
Geen/weinig detectie
bij de wandeltest.
De buitenbewegingsmelder is verkeerd
geplaatst.
Installeer de buitenbewegingsmelder
zoals beschreven.
De lens is afgedekt, vuil of
defect.
Verwijder het afschermmasker en/of
maak de lens schoon.
Als de lens defect is, moet de sensor
vervangen worden.
Technische gegevens
• rustspanning: 26Vdc (ZLVS, zeer lage veiligheidsspanning)
• CE-gemarkeerd
• detectiehoek: 180°
• detectiebereik: halve cirkel, tot maximaal 14m (op een hoogte van 2,5m)
• lichtgevoeligheid: 5lux - oneindig
• hysteresis op lichtgevoeligheid: 10%
• uitschakelvertraging: 8s-30min
• montagehoogte: 2,5m
• kabeldoorvoer: 2x12,5mm
• beschermingsgraad: IP54
• omgevingstemperatuur: -20-45 °C
• conform EN60669-2-1
• accessoires: montagebeugel voor plafondmontage (blanc: 390-20050, noir: 390-20150)
Buitenbewegingsmelder 7
8Buitenbewegingsmelder
17. Détecteur de mouvement extérieur
Description
Le détecteur de mouvement extérieur détecte les mouvements d'une source de chaleur et active ou désactive des
fonctions de l'installation Niko Home Control. Il est généralement utilisé dans une allée, sur une terrasse, dans un jardin ou
dans un garage.
Synthèse
550-20200 (blanc) ou 550-20201 (noir)
A. Étrier pour montage au plafond
(non fourni)
Vous permet de fixer le détecteur de mouvement extérieur à un plafond.
B. Couvercle Protège le capteur et les bornes de raccordement.
C. Boîtier Contient le capteur et les bornes de raccordement à l'installation.
D. Capteur Détecte le mouvement et la lumière.
Fonctionnement
Le détecteur de mouvement extérieur utilise la technologie des infrarouges passifs (PIR) pour détecter les mouvements.
Il possède un angle de détection de 180° et une portée de détection comprise entre 0 et 14m (lorsqu'il est installé à
une hauteur de 2,5m). Il possède également un héliomètre intégré. Vous pouvez donc régler le détecteur de mouvement
extérieur sur le module afin que les fonctions de l'installation Niko Home Control soient activées ou désactivées le jour, le
soir ou la nuit. Attribuez ces fonctions lors de la programmation de l'installation, en les liant à l'adresse unique de chaque
détecteur de mouvement extérieur.
En cas de coupure de courant, le détecteur de mouvement extérieur fonctionne normalement après le
redémarrage.
AB
C
D
Détecteur de mouvement extérieur 9
Installation
Raccordement et fixation
• Le détecteur de mouvement extérieur est le plus sensible aux mouvements (sens du trajet) qui ont lieu en
diagonale par rapport aux rayons de détection.
• Installez le détecteur de mouvement extérieur à une hauteur de 2 à 3m.
• N'installez pas le détecteur de mouvement extérieur à proximité d'un arbre dont les branches et les feuilles
risquent de s'agiter devant le détecteur de mouvement.
• N'installez pas le détecteur de mouvement extérieur à proximité de sources de chaleur ou de courants d'air.
• N’orientez pas le détecteur de mouvement extérieur vers la source lumineuse qu’il doit activer.
10 Détecteur de mouvement extérieur
