POOL 310
Installatörshandbok Dockningssats pool
SE
Installer manual Docking kit pool
GB
Installateurhandbuch Anschlusssatz Pool
DE
Asentajan käsikirja Liitäntäsarja allas
FI
Installatørhåndbog Sammenkoblingssæt pool
DK
IHB 1516-1
331425


Allmänt
POOL 310 är ett tillbehör för att möjliggöra poolupp-
värmning med VVM 310/VVM 320/VVM 325. Inomhus-
modulen styr växelventilen (QN19) samt cirkulations-
pumpen (GP9) och laddpumpen (GP12).
Tekniska data
POOL 310
230V ~ 50 HzSpänning cirkulationspump
230V ~ 50 HzSpänning växelventil
G1Kopplingar pump
Ø 22, klämringKopplingar växelventil
7,5kvs-värde växelventil
067247Art. nr
624 69 14RSK nr
Pumpkapacitetsdiagram
0
10
20
30
40
50
60
70
80
0 200 400 600 800 1000 1200 1400 1600 1800 2000
Flöde (liter/timme)
Tillgängligt tryck [kPa]
Tillgängligt tryck cirkulationspump, GP1
Tryck
(kPa)
Flöde (l/h)
Tillgängligt tryck cirkulationspump,GP1
Innehåll
Laddpump1 st
PWM-kabel till cirkulationspump1 st
Kraftkabel till cirkulationspump1 st
Kulventiler med unionsmutter2 st
Planpackningar2 st
Buntband2 st
Ställdon växelventil1 st
Växelventil1 st
Apparatlåda1 st
Värmeledningspasta1 st
Aluminiumtejp1 st
Isoleringstejp1 st
Temperaturgivare1 st
3
Svenska, Installatörshandbok - POOL 310
SE

Komponentplacering apparatlåda (AA25)
LEK
AA5-X4
AA5-S2
AA5-X2 AA5-X9 X1
FA1
AA5-F1AA5
Elkomponenter
Automatsäkring, 10AFA1
Anslutningsplint, spänningsmatningX1
TillbehörskortAA5
Anslutningsplint, givare och extern bloc-
kering
AA5-X2
Anslutningsplint, kommunikationAA5-X4
Anslutningsplint, cirkulationspump, shunt
och hjälprelä
AA5-X9
DIP-switchAA5-S2
Finsäkring, T4AH250VAA5-F1
Beteckningar i komponentplacering enligt standard
IEC 81346.
4
SE

Röranslutning
Allmänt
När inomhusmodulen är dockad mot pool måste
laddkretsen förses med en yttre laddpump (GP12) då
det inte är möjligt att använda den interna laddpum-
pen. Den interna cirkulationspumpen upprätthåller
flödet i klimatsystemet under poolladdning.
Röranslutningar
1. Om inomhusmodulen redan är installerad och
vattenfylld så ska klimatsystemet och inomhusmo-
dulen tömmas på vatten. Se installatörshandboken
för inomhusmodulen för ytterligare instruktioner.
2. Rör till och från poolen kopplas in mellan värme-
pumpen och inomhusmodulen.
TIPS!
För att undvika onödiga värmeförluster bör
rören isoleras.

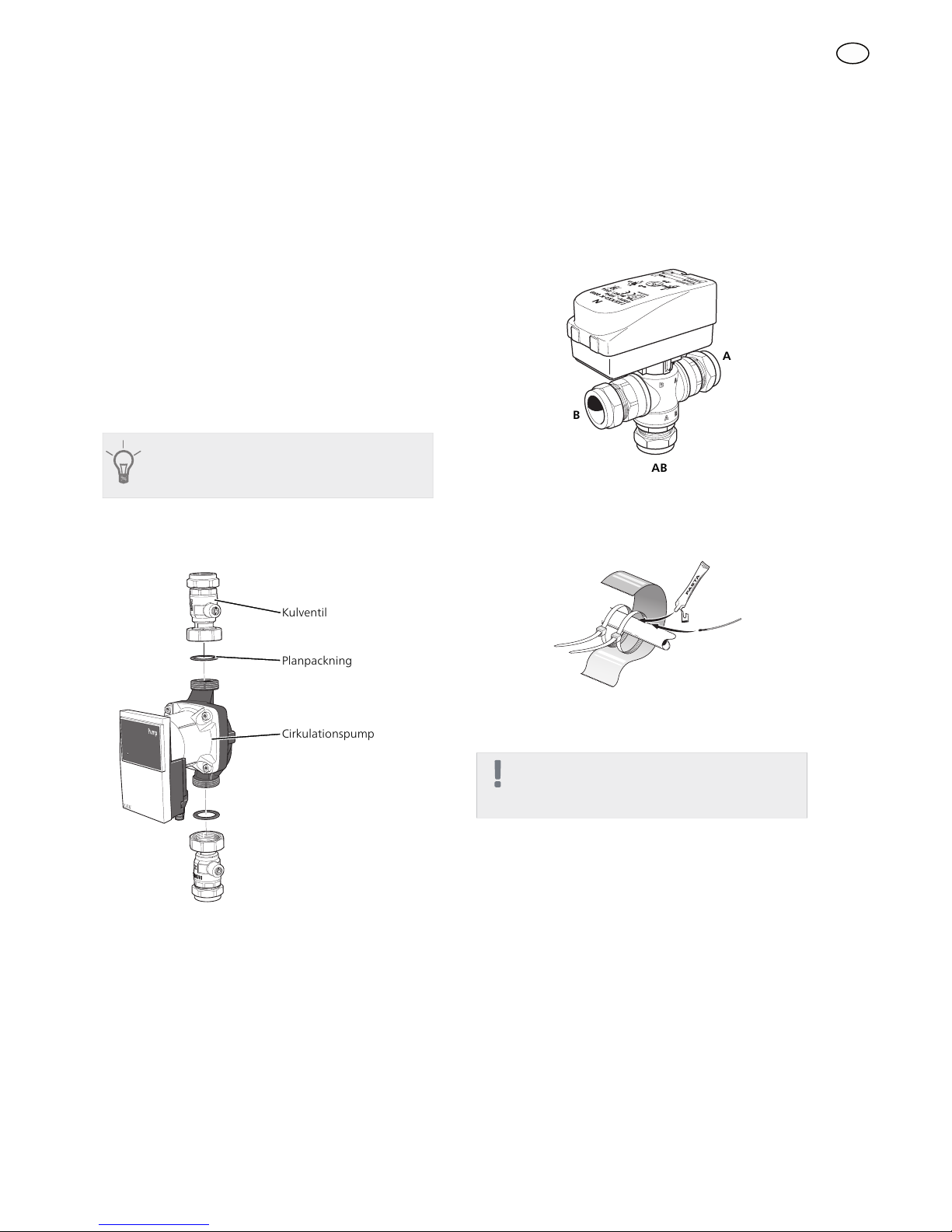

Cirkulationspump
Montera kulventilerna på cirkulationspumpen. Använd
medföljande planpackningar som tätning.
LEK
Kulventil
Planpackning
Cirkulationspump
Växelventil
Montera växelventilen (QN19) med port AB som inkom-
mande framledning från värmepumpen, port A mot
poolen och port B mot värmesystemet. Montera den
så att port AB är öppen mot port B när motorn är i vilo-
läge. Vid signal öppnar port AB mot port A.
B
A
AB
Temperaturgivare
Temperaturgivaren för pool (BT51) placeras på retur-
ledningen från poolen.
LEK
LEK
E
Temperaturgivaren monteras med buntband tillsam-
mans med värmeledningspasta och aluminiumtejp.
Därefter ska den isoleras med medföljande isolertejp.
OBS!
Givar- och kommunikationskablar får ej förläg-
gas i närheten av starkströmsledning.
5
SE

Systemprincip
Förklaring
PoolsystemCL11
ApparatlådaAA25
Temperaturgivare, poolBT51
Värmeväxlare, poolEP5
Cirkulationspump, poolGP9
Laddpump, poolGP12
SmutsfilterHQ4
Växelventil, poolQN19
VVM 310/VVM 320/VVM 325EB15
F2026/F2030/F2040EB101
SäkerhetsventilFL10
SmutsfilterHQ1
AvtappningsventilQM1
AvstängningsventilQM40, QM41
TrimventilRN10
Anslutning värmebärare, framXL1
Anslutning värmebärare, returXL2
Övrigt
ExpansionskärlCM1
Säkerhetsventil, klimatsystemFL2
Anslutning dockning, värmebärare inXL7
Anslutning dockning, värmebärare utXL8
Beteckningar enligt standard IEC 61346-2.
Dockning till pool
Uppvärmning av poolen prioriteras enligt valda inställningar i inomhusmodulen. Om poolgivaren (BT51) inte är
ansluten tillåts poolladdningen inte att starta.
Principschema VVM 310 och POOL 310
-FL2
-CM1
-EB15
-RN10
-EB101
XL2
XL1 -HQ1
-QM1
-QM41
-FL10
-QM40
-EB101
-GP9 -BT51 -HQ4
-EP5
-AA25
-CL11
-CL11-QN19
-CL11
-GP12
OBS! Detta är ett principschema. Verklig anläggning skall projekteras enligt gällande normer.
6
SE

Principschema VVM 320 och POOL 310
-GP9 -BT51 -HQ4
-EP5
-AA25
-CL11
-CL11
-QN19
-CL11
-GP12
POOL
-EB101
-FL10
-QM41
-QM40
-HQ1
-EB101
-XL1
-XL2
-XL8
-XL9
-EB15
OBS! Detta är ett principschema. Verklig anläggning skall projekteras enligt gällande normer.
Principschema VVM 325 och POOL 310
-EB15
-EB101
-FL10
-QM41
-QM40
-XL1
-XL2 -HQ1
-XL9
-XL8
-QM1
POOL
-CL11-QN19
-CL11-GP12
-GP9 -BT51 -HQ4
-EP5
-AA25
-CL11
OBS! Detta är ett principschema. Verklig anläggning skall projekteras enligt gällande normer.
7
SE

Elinkoppling
OBS!
All elektrisk inkoppling skall ske av behörig
elektriker.
Elektrisk installation och ledningsdragning
skall utföras enligt gällande bestämmelser.
Inomhusmodulen ska vara spänningslös vid
installation av POOL 310.
Elschema finns i slutet av denna installatörshandbok.
Anslutning av kommunikation
VVM 310/VVM 320/VVM 325
Detta tillbehör innehåller ett tillbehörskort (AA5) som
ska anslutas direkt till inomhusmodulen på ingångskor-
tet (plint AA3-X4).
Om flera tillbehör ska anslutas eller redan finns instal-
lerade måste nedanstående instruktion följas.
Det första tillbehörskortet ska anslutas direkt till inom-
husmodulens plint AA3-X4. De efterföljande korten
ansluts i serie med föregående kort.
Använd kabeltyp LiYY, EKKX eller likvärdig.
1
2
3
4
5
6
7
8
AA5-X4
15
A
B
GND
A
B
GND
A
B
GND
A
B
GND
A
B
GND
14
13
AA3-X4
1
2
3
4
5
6
7
8
AA5-X4
EB15
Tillbehörskort 1
Tillbehörskort 2
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-X4
ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-X4
Inomhusmodul
AA3-X4
Anslutning av matning
Anslut spänningsmatningen till plint X1 enligt bild.
3
2
1N
230V 50Hz-X1
L
PE
Apparatlåda Externt
8
SE

ON
12345678
-X9
-X2
24 20212223 1516171819 1011121314 56789 1
1
N
L
PE
PE
1
2
3
4
5
6
7
8
2
3
4
5
6
7
8
9
234
-X8
-X4
-X10
-X1
AA5-X2 AA5-X9
AA5-X10
AA5-S2
Anslutning av givare och extern blockering
Använd kabeltyp LiYY, EKKX eller likvärdig.
Poolgivare (BT51)
Anslut poolgivaren till AA5-X2:23-24.
Extern blockering (valfritt)
En kontakt kan anslutas till AA5-X2:21-22 för att kunna
blockera pooluppvärmningen. När kontakten sluts
blockeras pooluppvärmningen.
Extern blockering
AA5-X2
24 202122
23 1516171819 1314
BT51
TÄNK PÅ!
Reläutgångarna på tillbehörskortet får max
belastas med 2 A (230 V) totalt.
Anslutning av cirkulationspump (GP9)
Anslut cirkulationspumpen (GP9) till AA5-X9:8 (230 V),
AA5-X9:7 (N) och X1:3 (PE).
1
2
3
4
5
6
7
8
9
L
N
PE
3
2
1
1
2
3
4
5
6
7
8
9
3
2
1
Apparatlåda Externt
GP9
AA5-X9
X1
Anslutning av växelventilsmotor (QN19) och
laddpump, pool (GP12)
Anslut växelventilens motor (QN19) och laddpumpen
(GP12) till en extern kopplingsbox.
Anslut svart ledare från växelventilen samt brun ledare
från laddpumpen tillsammans i kopplingsboxen.
Anslut blå ledare från växelventilen samt blå ledare
från laddpumpen tillsammans i kopplingsboxen.
Anslut styrande kabel från kopplingsboxen till AA5-
X9:6 (signal), AA5-X9:5 (N), AA5-X10:2 (230 V) och
X1:3(PE). Anslut laddpumpens styrsignal till AA5-X2:5-6.
2
1
1
2
3
4
5
6
7
8
9
3456 12
3
2
1
Svart
Blå
Brun
AA25 Externt
AA5-X9 QN19
AA5-X10 GP12
X1
AA5-X2
Blå
Brun
Blå
Brun
Gul/grön
Kopplingsbox
9
SE

DIP-switch
DIP-switchen på tillbehörskortet ska ställas in enligt
nedan.
ON
1 2 3 4 5 6 7 8
AA5-S2
Aktivering av POOL 310
Programinställningen av POOL 310 kan göras via
startguiden eller direkt i menysystemet.
Startguiden
Startguiden visas vid första uppstart efter värmepumps-
installationen, men finns även i meny 5.7.
Menysystemet
Om du inte gör alla inställningar via startguiden eller
behöver ändra någon inställning kan du göra detta i
menysystemet.
Meny 5.2 - systeminställningar
Aktivering/avaktivering av tillbehör.
Meny 4.1.1 - pool
Aktivering av pooluppvärmning samt inställning av
start- och stopptemperatur.
Meny 5.1.11 - värmebärarpumpshastighet
Inställning av värmebärarpumpens hastighet.
TÄNK PÅ!
Se även Installatörshandboken för
inomhusmodulen.
10
SE
