Nibe Fighter 2005 Manual de funcionamiento original

SIT 0926-2

KOMPRESSOR

711242 FIGHTER 2005

3 x 400 V

SERvIcEInSTRuKTIOn KOMPRESSORbyTE

SERvIcEInSTRuKTIOn vERdIchTERwEchSEl

SERvIcE InSTRucTIOn cOMPRESSOR REPlacEMEnT

LEK

kompressorbyte

Allmänt

Kompressorbyte för FIGHTER 2005, effektstorlek 14 kW

(3x400 V).

Montering

Hetgasrör

Kapa hetgasröret ca 20 mm efter dykröret för att se-

dan kunna löda dit det medföljande adapterröret.

Adapterröret kan med fördel användas som mall för att

märka ut kapstället. Det är viktigt att ingen smuts, gra-

der eller vatten kommer in i kylkretsen.

Suggasrör

Beﬁntligt sugrör kapas så att det passar med det nya

sugröret.

Kompressor

Byt till medlevererade kompressorfötterna. Montera den

nya kompressorn med anslutningarna enligt bild, åter-

montera brickor och muttrar.

Komponenter

Innehåll kompressorsats (089 715)

Kompressor 518 380

Kompressorvärmare 518 216

Kompressorkablage 009 366

Värmepasta 021 050

Hetgasrör 408 714

Suggasrör 408 715

Isoleringsrör 025 387

Isoleringstejp 025 910

Aluminiumtejp 025 179

Buntband 618 646

Kompressorisolering svep 025 989

Kompressorisolering topp 025 990

Förlängningskablage 009 521

Kompressorfötter 424 726

Gör värmepumpen spänningslös innan

arbetet påbörjas.

Elinstallation samt service skall ske under

överinseende av behörig elinstallatör.

OBS!

SERVICEINSTRUKTION

FIGHTER 2005

kompressorbyte

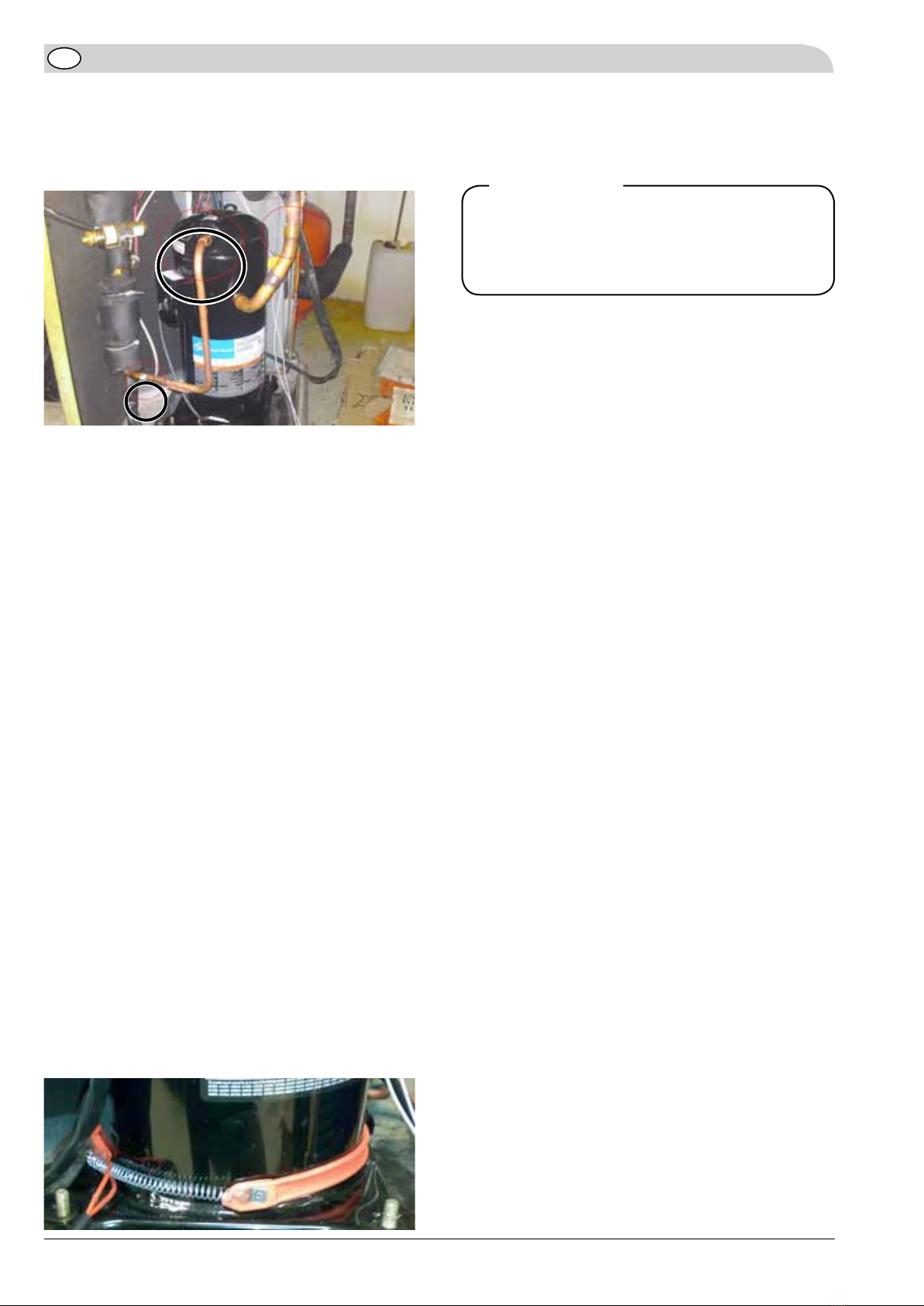

Köldmediefyllning

Kylsystemet fylls med 2,4 kg R-407 C.

Byte av kompressor

1. Kapa hetgasröret

2. Löd loss suggasröret vid kompressorn.

3. Ta bort kompressorn och sätt dit den nya.

4. Måtta in hetgasröret.

5. Kapa suggasröret så det passar i det nya sugröret.

6. Löd fast båda rören.

7. Montera hetgasgivare, kompressorkablage och

komressorvärmare.

8. Vaccumsug och fyll kylsystemet med R-407 C.

Adapterrör

Montera de två adapterrören enl bilden, kontrollera

passformen och justera om så behövs.

Elinkoppling

Givare

Återmontera hetgasgivaren i dykröret på hetgasröret.

Använd ny värmeledningspasta och isolera hetgasröret.

Kompressor

Kapa kompressorkablagets skyddsslang 40 mm innan

kablaget ansluts i kompressorn.

Kompresson ansluts enligt föjande:

Brun ledare till C

Svart ledare till S

Grå ledare till R

Grön/gul ledare till jord

Mjukstart

Montera det nya kompressorkablaget och anslut det på

mjukstarten:

brun ledare till U,

svart ledare till V,

grå ledare till W,

grön/gul ledare till jord.

Kompressorvärmare

Montera kompressorvärmare enligt bild.

För in förlängningskablaget genom den nedre gummi-

genomföringen. Anslut förlängningskablagets ledare,

brun på –X13:8, blå på nollplint.

Kontrollera rotationsriktningen på

kompressorn genom att se att hetgas-

temperaturen (meny 03) stiger minst 10 °C

inom 60 sek.

OBS!

Compressor replacement

General

Compressor replacement for FIGHTER 2005, output size

14 kW (3x400 V).

Mounting

Hot gas pipe

Cut the hot gas pipe approximately 20 mm after the

submerged tube in order to then solder the enclosed

adapter pipe. The adapter pipe can be used as a tem-

plate to mark the position for cutting. It is important

that no dirt, burrs or water enter the cooling circuit.

Suction gas pipe

Cut the existing suction pipe so that it ﬁts the new suc-

tion pipe.

Compressor

Replace with the enclosed compressor feet. Install the

new compressor with the connections as illustrated, re-

install washers and nuts.

Components

Contents of compressor kit (089 715)

Compressor 518 380

Compressor heater 518 216

Compressor wiring 009 366

Thermal paste 021 050

Hot gas pipe 408 714

Suction gas pipe 408 715

Insulation pipe 025 387

Insulation tape 025 910

Aluminium tape 025 179

Cable tie 618 646

Compressor insulation sweep 025 989

Compressor insulation top 025 990

Extension wiring 009 521

Compressor feet 424 726

SERVICE INSTRUCTIONS

FIGHTER 2005

Cut the power to the heat pump before

starting work.

Electrical installation and service must

be carried out under the supervision of a

qualified electrician.

Note!

Compressor replacement

Filling with refrigerant

Fill the cooling system with 2.4 kg R-407 C.

Replacing the compressor

1. Cut the hot gas pipe

2. Desolder the suction gas pipe at the compressor.

3. Remove the compressor and install the new one.

4. Align the hot gas pipe.

5. Cut the suction gas pipe so that it ﬁts in the new

suction pipe.

6. Solder both pipes together.

7. Install the hot gas sensor, compressor wiring and

compressor heater.

8. Vacuum and ﬁll the cooling system with R-407 C.

Adapter pipe

Install the two adapter pipes according to the image,

check the ﬁt and adjust if necessary.

Electrical connection

Sensors

Reinstall the hot gas sensor on the hot gas pipe. Use

new conducting paste and insulate the hot gas pipe.

Compressor

Cut the compressor wiring’s protective hose 40 mm be-

fore connecting to the compressor.

Connect the compressor as follows:

Brown cable to C

Black cable to S

Grey cable to R

Green/yellow cable to earth

Soft-starter

Install the new compressor wiring and connect it to the

soft starter:

brown cable to U,

black cable to V,

grey cable to W,

green/yellow cable to earth.

Compressor heater

Install the compressor heater as illustrated.

Insert the extension wiring through the lower rubber

grommet. Connect the extension wiring’s cable, brown

to –X13:8, blue to the neutral block.

Check the direction of rotation on the

compressor by checking that the hot gas

temperature (menu 03) rises by at least 10

°C within 60 seconds.

Note!

Verdichterwechsel

WARTUNGSANWEISUNGEN

FIGHTER 2005

Allgemeines

Verdichterwechsel für FIGHTER 2005, Leistungsgröße

14 kW (3 x 400 V).

Montage

Heißgasrohr

Schneiden Sie das Heißgasrohr ca. 20 mm hinter dem

Tauchrohr ab, um das beiliegende Adapterrohr anlöten

zu können. Verwenden Sie am besten das Adapterrohr

als Maßstab, um die Trennstelle zu markieren. Achten

Sie unbedingt darauf, dass kein Schmutz, keine Grate

und kein Wasser in den Kühlkreislauf gelangen.

Sauggasrohr

Das vorhandene Saugrohr ist so zu kürzen, dass es mit

dem neuen Saugrohr kompatibel ist.

Verdichter

Tauschen Sie die alten gegen die mitgelieferten

Verdichterfüße aus. Montieren Sie den neuen Verdichter

mit den Anschlüssen entsprechend der Abbildung und

befestigen Sie wieder die Scheiben und Muttern.

Komponenten

Inhalt Verdichtersatz (089 715)

Verdichter 518 380

Verdichtererwärmer 518 216

Verdichterkabel 009 366

Wärmeleitpaste 021 050

Heißgasrohr 408 714

Sauggasrohr 408 715

Isolierrohr 025 387

Isolierband 025 910

Aluminiumklebeband 025 179

Kabelbinder 618 646

Verdichterisolierung Rohrschelle 025 989

Verdichterisolierung oben 025 990

Verlängerungskabel 009 521

Verdichterfüße 424 726

Unterbrechen Sie vor Beginn der Arbeiten

die Spannungszufuhr zur Wärmepumpe.

Elektrische Installation sowie

Wartungsarbeiten müssen unter Aufsicht

eines ausgebildeten Elektroinstallateurs

erfolgen.

Hinweis!

Verdichterwechsel

Kältemittelbefüllung

Das Kühlsystem wird mit 2,4 kg R-407 C befüllt.

Verdichterwechsel

1. Schneiden Sie das Heißgasrohr ab.

2. Löten Sie das Sauggasrohr an den Verdichter.

3. Entfernen Sie den Verdichter und bauen Sie den

neuen ein.

4. Messen Sie das Heißgasrohr ein.

5. Kürzen Sie das Sauggasrohr so, dass es in das neue

Saugrohr passt.

6. Löten Sie beide Rohre an.

7. Montieren Sie Heißgasfühler, Verdichterkabel und

Verdichtererwärmer.

8. Saugen Sie das Kühlsystem mit der Vakuumpumpe

leer und befüllen Sie es mit R-407 C.

Adapterrohr

Montieren Sie die beiden Adapterrohre wie in der

Abbildung gezeigt, kontrollieren und justieren Sie gege-

benenfalls den Sitz.

Elektrischer Anschluss

Fühler

Befestigen Sie den Heißgasfühler wieder im Tauchrohr

am Heißgasrohr. Verwenden Sie neue Wärmeleitpaste

und isolieren Sie das Heißgasrohr.

Verdichter

Kürzen Sie den Schutzleiter des Verdichterkabels um

40 mm, bevor Sie das Kabel an den Kompressor an-

schließen.

Schließen Sie den Verdichter wie folgt an:

Brauner Leiter an C

Schwarzer Leiter an S

Grauer Leiter an R

Grün-gelber Leiter an Erde

Schonstart

Montieren Sie das neue Verdichterkabel und schließen

Sie es an den Schonstart an:

Brauner Leiter an U

Schwarzer Leiter an V

Grauer Leiter an W

Grün-gelber Leiter an Erde

Verdichtererwärmer

Montieren Sie den Verdichtererwärmer, wie in der

Abbildung gezeigt.

Führen Sie das Verlängerungskabel durch die unte-

re Gummidurchführung. Schließen Sie die Leiter des

Verlängerungskabels an, Braun an –X13:8, Blau an den

Nullleiter.

Kontrollieren Sie die Drehrichtung des

Verdichters. Sie ist richtig, wenn die

Heißgastemperatur (Menü 03) innerhalb

von 60 Sek. um mindestens 10 °C steigt.

Hinweis!

Verdichterwechsel
