NEC Express5800/B140a-T Manual de operación y mantenimiento
1
[ 重要 ]
Express5800/B140a-T ご使用にあたって
この度は、本製品をお買い上げいただきまして誠にありがとうございます。
Express5800/B140a-T(以下、本製品)をご使用いただくにあたり、一部注意事項があります。誠にお手数ではござ
いますが、以下の内容をご確認の上、ご使用時には記載に基づき、然る対処を行っていただくようお願い申し上げ
ます。また、本書は無くされないよう、大切に保管してください。
製品に関する詳細情報は、各製品に添付のユーザーズガイドを参照してください。なお、各ユーザーズガイドは、
弊社情報発信サイト「8番街」でも参照いただけます。
「8番街トップ(http://nec8.com)」→「サポート情報」→「PCサーバ」
→「ユーザーズガイド(製品マニュアル)」
BTO(工場組込み出荷)で Windows OS の
カスタムインストールを指定して購入時の注意
本装置をご使用になる前に、必ずWindows OSのパッケージに添付されている「マイクロソフト ソフトウェア使用
許諾契約書」をお読みください。
本装置のご使用を開始することにより、お客様は「マイクロソフト ソフトウェア使用許諾契約書」に同意された
ものとします。
2008年11月26日以前に購入の
EMカード/ブレード収納ユニット(SIGMABLADE-H)ご使用時の注意
本製品の導入にあたり、下記の該当する製品をご利用の場合は、EMカードに対し、ファームウェアのアップデート
を実施する必要があります。この作業を行っていただかないと、ブレードサーバが正常に動作しません。本製品を
ブレード収納ユニットに取り付ける前に、必ず実施していただきますようお願いいたします。
<対象製品１>
N8405-027 EMカード (2008年8月1日以前のご購入品)
N8405-024/034/024A/034A ブレード収納ユニット(SIGMABLADE-H) ( 〃 )
<対象レビジョン１>
EM Firmware Revision: 03.41 および それ以前
<対象装置２>
N8405-043 EMカード (2008年11月26日以前のご購入品)
<対象レビジョン２>
EM Firmware Revision: 04.04 および それ以前
EMカードおよびブレード収納ユニットのファームウェアのアップデートは、下記の弊社情報発信サイト「8番街」
より、最新のファームウェアをダウンロードして実施していただきますようお願いいたします。
－ ファームウェアの公開場所 －
「8番街トップ(http://nec8.com)」→「サポート情報」→「PCサーバ」
→「型番・モデル名から探す」→ ＜対象製品＞の型番を入力し、製品型番で検索
*856-126964-902-00.*
Windows Server 2008 カスタムインストールモデル
セットアップ時の注意
本製品をWindows Server 2008 カスタムインストールモデルでご購入の場合は、必ず下記の手順に従って
セットアップをしてください。
※ユーザーズガイドの「セットアップの手順」（19～21ページ）を以下の内容と読み替えます。
セットアップの手順
次の手順で本体を起動して、セットアップをします。
オペレーティングシステムのセットアップ
オペレーティングシステムのセットアップ方法は、ブレード収納ユニットの種類や外付け光ディスクドライブ
などの周辺機器の接続状況により異なります。
N8405-040ブレード収納ユニットに実装し、CPUブレードに接続したローカルでのインストール
1. ブレード収納ユニットに搭載されたオプションのEMカードのユーザーズガイドを参照して、
内蔵光ディスクドライブを使用できるようにKVMとDVDの切替えを設定する。
重要
セットアップが終了するまでKVMとDVDの切替えを行わないでください。
2. ユーザーズガイドの114ページ以降を参照して、ローカルコンソールを接続する。
3. CPUブレードの電源をONにする。
しばらくすると1度システムが再起動します。
再起動後、自動でWindowsにログオンします。
重要
次回のログオンからは、パスワードの入力が必要になります。

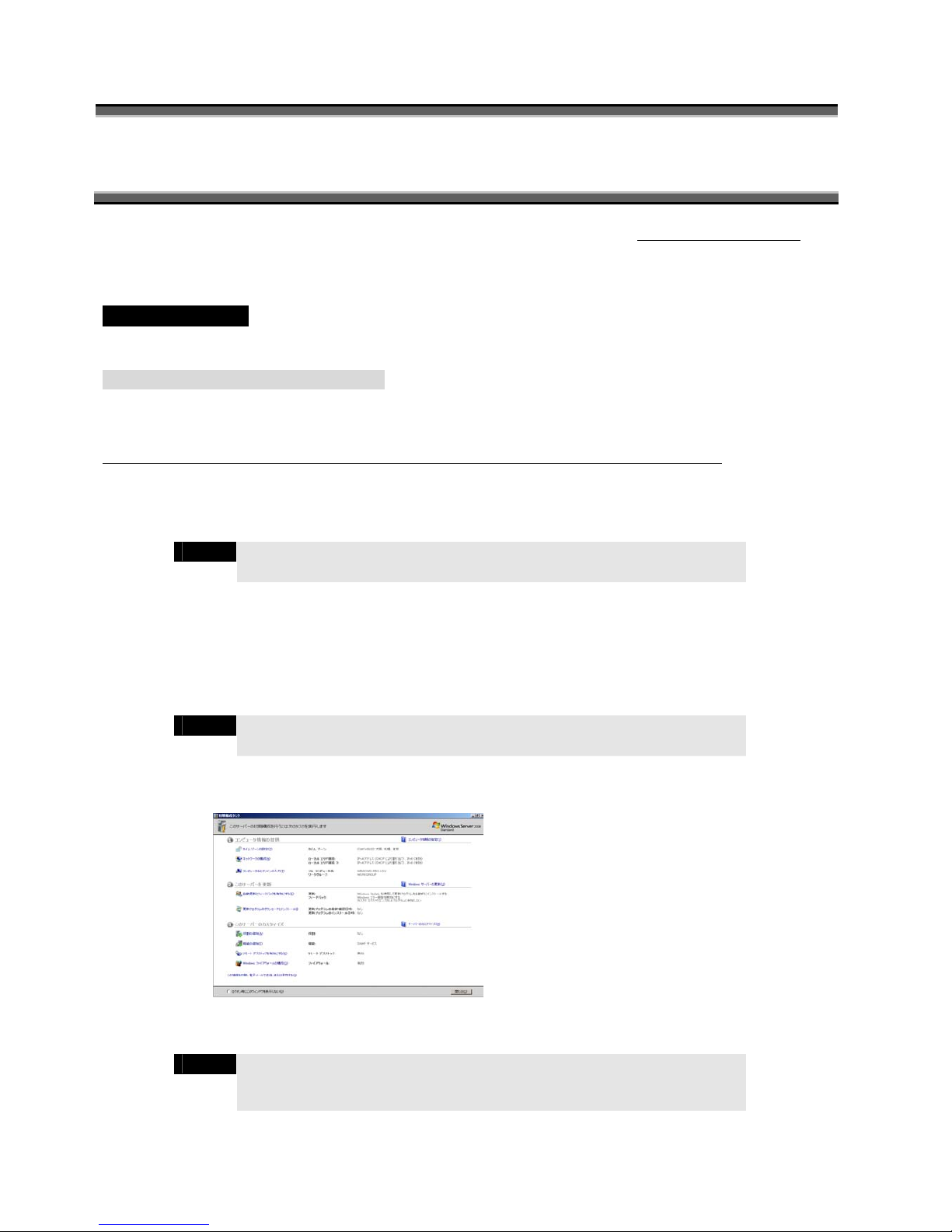

4. ログイン後「初期構成タスク」画面が表示されるので、ユーザー情報を設定する。
5. 初期パスワードを変更する。
重要
初期パスワードとして「NEC-user1」が設定されています。
(大文字・小文字は区別されます)
パスワードは必ず変更してください。
2
3
パスワードの変更方法は2種類あります。
変更方法１
①スタートメニューから[コントロールパネル]→[ユーザーアカウント]をクリックする。
②ユーザーアカウント画面の[パスワードの変更]をクリックする。
③パスワードの変更画面でパスワードを変更する。
新しいパスワードは大文字・小文字・数字を含む6文字以上で設定します。
変更方法２
① <Ctrl>+<Alt>+<Delete>キーを押す。
② 表示される画面から[パスワードの変更]をクリックする。
③ パスワードの変更画面でパスワードを変更する。
新しいパスワードは大文字・小文字・数字を含む6文字以上で設定します。
以上でパスワードの変更は完了です。
6. ユーザーズガイドの「デバイスドライバ(本体標準装備)のセットアップ」（26ページ）を参照して、
ネットワークドライバの詳細設定をする。
7. オプションのデバイスでドライバをインストールしていないものがある場合は、オプションに添付の
説明書を参照してドライバをインストールする。
8. ユーザーズガイドの「障害処理のためのセットアップ」（41ページ）を参照して障害処理のための
セットアップをする。
9. 出荷時にインストール済みのソフトウェアの設定およびその確認をする。
例として次のようなソフトウェアがあります。
－ ESMPRO/ServerAgent
－ エクスプレス通報サービス*
－ Universal RAID Utility*
－ Microsoft .NET Framework Version 2.0 再頒布可能パッケージ(x64)
－ Microsoft Visual C++ 2005 SP1 再頒布可能パッケージ(x86)
（CPUアーキテクチャに関わらず、(x86)を使用します）
上記のソフトウェアで「*」印のあるものは、お客様でご使用になる環境に合った状態に設定または
確認をしなければならないソフトウェアを示しています。
ユーザーズガイド「ソフトウェア編」の「本体用バンドルソフトウェア」を参照して使用環境に合った
状態に設定してください。
10. ユーザーズガイドの「システム情報のバックアップ」（60ページ）を参照してシステム情報のバック
アップをとる。
以上で、カスタムインストールで購入された本装置での初めてのセットアップは終了です。
再セットアップをする際はユーザーズガイドの「ディスクレスモデルのセットアップおよび再セットアップ」
(61ページ)を参照してください。
Windows Server 2008 ご使用時の管理用リモートデスクトップの設定
Windows Server 2008をご使用の場合に必要な管理用リモートデスクトップの設定について説明します。
Windows Server 2003 x64 EditionsやWindows Server 2003をご使用の場合は、ユーザーズガイドの81ページを
参照してください。
重要
管理用リモートデスクトップを使用するのに、有償のターミナルサーバー
クライアントアクセスライセンスは必要ありません。管理用リモートデス
クトップは、最大2つの同時接続が可能です。
チェック
カスタムインストールモデルをご購入の場合は、管理用リモートデスク
トップの設定は必要ありません。
フルインストールの場合
次の手順にしたがって設定します。
1. スタートメニューから［コントロールパネル］を選び、［システム］をクリックする。
2. ［システム］の［リモートの設定］をクリックする。
3. ［リモートデスクトップ］の［リモートデスクトップを実行しているコンピュータからの
接続を許可する］にチェックし［OK］をクリックする。
Server Core インストールの場合
以下のMicrosoft 社のサポート技術情報を参照してください。
「Windows 2008 サーバーコアでのリモートデスクトップを有効にする方法」
ヒント
Microsoft 社のサポートオンライン（http://support.microsoft.com/）
から［KB555964］を入力し検索してください。
4
ESMPRO/ServerAgent (Linux 版) インストレーションガイド
「ESMPRO/ServerAgent (Linux 版) インストレーションガイド」の「ESMPRO/ServerAgent のセットアップ」の注
意事項について説明します。
Red Hat Enterprise Linux 5.2でESMPRO/ServerAgentをマニュアルインストールする場合は、OSのオートマウント
機能は使用せずに、手動でマウントしてください。
Red Hat Enterprise Linux 5.2では、EXPRESSBUILDERをDVDドライブに挿入した場合、noexecオプションでオート
マウントされます。
EXPRESSBUILDERがnoexecオプションでマウントされた場合、ESMPRO/ServerAgentのインストールスクリプトが実行
できませんので、noexecオプションを設定せずに手動でマウントして、インストールスクリプトを実行してくださ
い。
■手動マウントでのインストール手順
1. EXPRESSBUILDERをDVDドライブに挿入し、オートマウントされた状態で、/etc/mtabを
参照して、EXPRESSBUILDERのマウントデバイス名を確認してください。
下記の例の場合は、「/dev/scd0」となります。
/etc/mtab例：
/dev/sda3 / ext3 rw 0 0
proc /proc proc rw 0 0
sysfs /sys sysfs rw 0 0
devpts /dev/pts devpts rw,gid=5,mode=620 0 0
/dev/sda1 /boot ext3 rw 0 0
tmpfs /dev/shm tmpfs rw 0 0
none /proc/sys/fs/binfmt_misc binfmt_misc rw 0 0
sunrpc /var/lib/nfs/rpc_pipefs rpc_pipefs rw 0 0
/dev/scd0 /media/5.40-001.03 iso9660 ro,noexec,nosuid,nodev,uid=0 0 0
セットアップ手順の注意事項について
2. オートマウントされたEXPRESSBUILDERをアンマウントしてください。
コマンド例：
# umount /medeia/5.40-001.03
3. EXPRESSBUILDERを手動マウントするときのマウント用ディレクトリを以下のコマンドで作成します。
ここでは、/media/dvdディレクトリをマウント用ディレクトリとして、使用します。
# mkdir -p /media/dvd
4. 1.で調べたデバイス名を指定して、EXPRESSBUILDERをマウントしてください。
コマンド例：
# mount /dev/scd0 /media/dvd
手動マウント後は、「ESMPRO/ServerAgent (Linux 版) インストレーションガイド」の「セットアップ」の手順に
従って、ESMPRO/ServerAgentをインストールしてください。
サーバマネージメントドライバ、ESMPRO/ServerAgent は、EXPRESSBUILDER の以下のディレクトリに格納されてい
ます。
・B140a-T用サーバマネージメントドライバ
002/lnx/pp/svmdrv/
・B140a-T用ESMPRO/ServerAgent
002/lnx/pp/esmpro_sa/
5
ユーザーズガイドの誤記訂正
Processor Settingsサブメニュー
ユーザーズガイド Ｐ.１６０
記 載 追 加
N8400-079では、Intel SpeedStep(R) Technologyは未サポートです。
RAIDシステムコンフィグレーションでの画面表示
搭載されているFWレビジョンにより、一部画面表示が異なる場合があります。
バーチャルディスク作成時の注意事項
ユーザーズガイド Ｐ.１９２
記 載 削 除
５．WebBIOSのPhysical DriveとUniversal RAID Utilityの物理デバイスの対応は、以下の情報で判断し
ます。
：
：
6
Main Menu
ユーザーズガイド Ｐ.１９５
記 載 削 除
Adapter Properties
ユーザーズガイド Ｐ.１９６
記 載 削 除
設定情報画面は次のページにもあります。[Next]をクリックすると、次のページの詳細設定を表示する
ことができます。
初期設定値および、設定値説明
ユーザーズガイド Ｐ.１９７
記 載 削 除
Configuration Wizard
ユーザーズガイド Ｐ.２０７
誤 正
② 選択完了後、画面左下の[AddtoArray]をクリ
ックします。
② 選択完了後、画面左下の[Accept DG]をクリッ
クします。
記 載 削 除
③ 画面右側 Disk Groupsの欄に、新しいDGが設定されます。DGの設定を確定するために、画面右下の
[Accept DG]をクリックします。
7
ユーザーズガイド Ｐ.２０８
記 載 削 除
⑤ DGの設定後、スパン定義画面が表示されます。
：
：
⑦ スパン設定完了後、画面右下の[Next]をクリックします。
ユーザーズガイド Ｐ.２０９
記 載 追 加
本製品では、BGI(Back Ground Initialize)は未サポートです。
ユーザーズガイド Ｐ.２１０
記 載 削 除
④ 続けてVDの構築を行う場合は、[Back]をクリックしスパン定義画面から同様の手順で構築を行いま
す。
⑤ VDの構築が完了したら、[Next]をクリックします。
Configure SPAN
ユーザーズガイド Ｐ.２１２
誤 正
③ 選択完了後、画面右下の[AddtoArray]をクリ
ックし、画面右側Disk Groups欄にDGが設定さ
れたことが確認できたら[Accept DG]をクリ
ックして確定します。
③ 選択完了後、画面右下の[Accept DG]をクリッ
クします。
ユーザーズガイド Ｐ.２１３
誤 正
⑤ 作成された2つのDGを用いてRAID10のスパン
を設定します。
：
：
⑫ “All data on the new Virtual Disks will
be lost. Want to Initialize?”と新規VD
に対しイニシャライズを実施するか否かを
確認するメッセージが表示されます。通常
は”Yes”をクリックしてください。
先程の操作により作成したDGを用いてRAID1のスパン
を構築します。DG確定後、VD定義画面が表示されます。
画面右側のConfiguration欄内には構築したDGと、DG内
に構築可能なVDのRAIDレベルおよび最大サイズが表示
されています。
（次ページへ続く）
8
⑤ 画面右側 Configuration欄に表示されている
二つのDGを、Ctrlキーを押しながら選択してくだ
さい。
⑥ 画面左側 Virtual Disk欄へ必要なパラメータを
入力します。
⑦ "Select Size"欄へYYYYY × 2(各DGの最大容量
× DGの数)を入力します。
⑧ 画面中央下、[Accept]をクリックします。
⑨ DG 0内にVD 0が構築され、"Preview"画面が表示
されます。
⑩ 構築したVDに誤りがなければ、画面右下の[Accep]
をクリックします。
⑪ "Save this Configuration?"と確認のメッセーが
表示されますので、"Yes"をクリックします。
⑫ "Want to Initialize the New Virtual Disks?"
と新規VDに対しイニシャライズを実施するか否か
を確認するメッセージが表示されます。通常は
"Yes"をクリックしてください。
9
VD Definition設定項目
ユーザーズガイド Ｐ.２１６
誤 正
WBack / WThru WBack / WThru / BadBBU
WBack：ライトバック
WThru：ライトスルー
WBack：通常ライトバック
WThru：ライトスルー
BadBBU：常時ライトバック
奨励設定値：WBack
本製品では、BGI（Back Ground Initialize）は未
サポートです。
本製品では、BGI（Back Ground Initialize）は未
サポートです。
Write PolicyをBadBBU（常時ライトバック）に設定
した場合、バッテリの充放電や故障時に停電が発生
するとディスクアレイコントローラのキャッシュ
データが保護されないため、データが壊れる可能性
があります。BadBBU（常時ライトバック）に設定す
る場合には、必ずUPSを使用してください。
ユーザーズガイド Ｐ.２１７
記 載 削 除
ユーザーズガイド Ｐ.２１７
10
誤 正
ライトキャッシュ設定(Write Policy)について
は、WrtThru for BAD BBUとの組み合わせにより、
以下のモードがあります。お客様の環境に合わせ
て設定してください。
：
：
（次ページへ続く）
