MT Logic LE-157776MT Manual de usuario
Model Nr.: LE-157776MT
GEBRUIKSHANDLEIDING
INSTRUCTION MANUAL
Deel 1: BEDIENING VAN DE LED TV
1. Belangrijke veiligheidsvoorschriften
D 1
Onjuist gebruik kan brand of elektrische schokken veroorzaken. Om dit te voorkomen,
dient u de richtlijnen te volgen voor het installeren, gebruiken en reinigen van dit
apparaat. Om de veiligheid en levensduur van de LED-tv te garanderen, dient u de
onderstaande punten zorgvuldig door te lezen voordat u het apparaat gaat gebruiken:
Via de Aan/Uit-toets van dit product wordt de tv niet volledig van de stroomtoevoer
afgesloten. Haal de stekker van het netsnoer uit het stopcontact voordat u audio- of
videokabels op de LED-tv aansluit.
Plaats de LED-tv niet op een wankele ondergrond of meubilair. Het apparaat zou
hierdoor kunnen vallen, wat kan leiden tot ernstig persoonlijk letsel en beschadiging van
het product. Plaats het apparaat uitsluitend op een stabiele ondergrond die door de
fabrikant voor de LED-tv wordt aanbevolen.
Het LED-scherm van dit product is gemaakt van glas. Laat het product niet vallen en
stoot niet met andere voorwerpen tegen het product, omdat het scherm hierdoor kan
breken. Wees voorzichtig met de scherven als het scherm is gebroken.
De sleuven en openingen aan de achterzijde van het apparaat zijn bedoeld voor
ventilatie. Zorg dat deze sleuven en openingen niet worden afgedekt of geblokkeerd.
Onvoldoende ventilatie kan tot oververhitting van het apparaat leiden, wat ten koste van
de levensduur van het apparaat kan gaan. Steek geen voorwerpen (metalen of
brandbare voorwerpen) in de tv; deze kunnen elektrische schokken of brand
veroorzaken.
Plaats de LED-tv niet in de nabijheid van meubels, bekleding of elektronische
producten. Het product is niet ontworpen voor inbouw en mag daarom niet in een
omsloten ruimte worden geplaatst zonder deugdelijke ventilatie.
Plaats het apparaat niet in de nabijheid van direct zonlicht of warmtebronnen, zoals
cv-radiatoren, kachels of andere apparaten (inclusief adapters en versterkers), die
warmte genereren.
Het apparaat mag niet worden gebruikt in een natte of vochtige ruimte of in de nabijheid
van water, bijvoorbeeld naast een gootsteen, bad, wastafel, wasmachine of zwembad of
in een vochtige kelder.
Plaats geen voorwerp dat water of andere vloeistoffen bevat op dit apparaat. Het water
kan op het apparaat terechtkomen en elektrische schokken of brand veroorzaken.
Plaats geen kaarsen of open vuur op of in de nabijheid van het apparaat, waardoor
brand kan ontstaan.
Bij schoonmaken van de behuizing en het LED-scherm dient u eerst de stekker van het
netsnoer uit het stopcontact te halen. Gebruik voor het schoonmaken uitsluitend een
zachte, ietwat vochtige doek en wrijf hiermee voorzichtig over het scherm. Een harde
doek kan krassen op het scherm veroorzaken. Gebruik nooit een vuile doek, vloeibare
schoonmaakmiddelen of geïmpregneerde doekjes om het scherm schoon te maken;
dergelijke middelen en materialen kunnen het LED-scherm beschadigen.
U dient de behuizing niet te verwijderen. Dit apparaat bevat namelijk geen onderdelen
die onderhoud vereisen. Laat al het onderhoud over aan een bevoegde
onderhoudsmonteur.
2. Belangrijkste functies
3. Batterijen in de afstandsbediening plaatsen
De afstandbediening wordt gevoed door twee AAA-batterijen.
1. Trek de vergrendeling naar u toe en trek de
klep omhoog.
2. Plaats de batterijen zoals door middel van de
poolmarkeringen is aangegeven.
3. Sluit de batterijenhouder.
Opmerking:
Vervangen van de batterijen is nodig als de afstandsbediening niet meer werkt.
Waarschuwing met betrekking tot batterijen
D 2
1- Geschikt voor analoog RGB signaal;
2- Geschikt voor CVBS signaal (analoog videosignaal);
3- Geschikt voor HDMI signaal;
4- Geschikt voor ontvangst SCART-signaal;
5- Geschikt voor ontvangst tv-signaal;
6- Twee ingebouwde 5W luidsprekers, twee sets audioaansluitingen;
7- Infraroodafstandsbediening voor alle functies.
8- Coax audio uitgang
9- Ondersteuning USB voor PVR (harddisk videorecorder) en Mediaspeler
Onjuist gebruik van batterijen kan leiden tot lekkage van de chemicaliën uit de batterijen,
waardoor corrosie van de afstandsbediening kan optreden of de batterijen kunnen
openbarsten.
1. Batterijen dienen altijd per twee te worden vervangen. Gebruik altijd nieuwe batterijen
wanneer u de oude batterijen vervangt.
10- Ondersteuning van DVD playback
4- Productoverzicht
5- Overzicht bedieningspaneel
D 3
2. Combineer geen gebruikte batterijen met nieuwe batterijen en gebruik geen combinatie
van verschillende soorten (bijvoorbeeld zink-koolstof- en alkalinebatterijen).
3. Probeer batterijen niet opnieuw op te laden, kort te sluiten, te demonteren, te verhitten of
te verbranden.
4. Als u gebruikte batterijen afdankt, dient u daarbij de plaatselijk geldende voorschriften in
acht te nemen. Gooi batterijen niet weg bij het huishoudafval.
INPUT MENU VOL- CH.- CH.+ STANDBYVOL+ STANDBY
SOURCE
MENU
1.Functies controlepaneel:
1- SOURCE – Selecteer het binnenkomend signaal:
TV/AV/SCART/YPbPr/HDMI/PC/Media/DVD
2- MENU – Toegang tot het MENU
3- VOL- – Volume omlaag
4- VOL+ – Volume omhoog
5- CH- – TV-kanaal omlaag
6- CH+ – TV-kanaal omhoog
7- STANDBY – Schakelt de TV naar de stand-by en weer in
8- – DVD uitwerpen
9- – DVD afspelen/pauzeren
(3) Afbeelding van aansluitingspunten
D 4
Status indicatorlampje
Wanneer het apparaat is ingeschakeld, brandt het indicatorlampje blauw.
Het indicatorlampje brandt rood als de TV op Standby-modus staat.
21 3 4 5 6 7 8
910 11 12
DC IN
Beschrijving connectoren
2. USB-aansluiting. Sluit hier uw externe USB-apparaten op aan.
3. Audio/Video-ingang van hoge kwaliteit voor aansluiting van een extern apparaat
met een HDMI-uitgang.
6. Scart-aansluiting. Sluit uw AV-systeem aan op de Scart-aansluiting.
5. Audio-ingang voor VGA-modus. Sluit hier de audiokabel van uw pc op aan.
4. DB15 VGA-aansluiting.
8. Coaxiale uitgang. Verbinden met de coaxiale ingang van uw versterker.
7. Uitgang voor hoofdtelefoon.
9. YPbPr/Componentingang. Sluit hier uw AV-systeem op aan.
10. CVBS/Composiet video-ingang. Sluit hier uw AV-systeem op aan.
11. Ingang rechter/linker audiokanaal voor Composiet video- en S-Videomodus.
12. $QWHQQHXLWJDQJȍ6OXLWHHQDQWHQQHNDEHORIDQWHQQHDDQRPHHQ
kabelsignaal/antennesignaal te ontvangen.
1. VRHGLQJVLQJDQJYRRUGH/('79JHOLMNVWURRP9VOXLWKLHUGH
voedingsadapter op aan.
D 5
6- De Afstandsbediening
De Afstandsbediening Beschrijving van de bedieningtoetsen
7- Verbinding tussen verschillende ingangssignalen

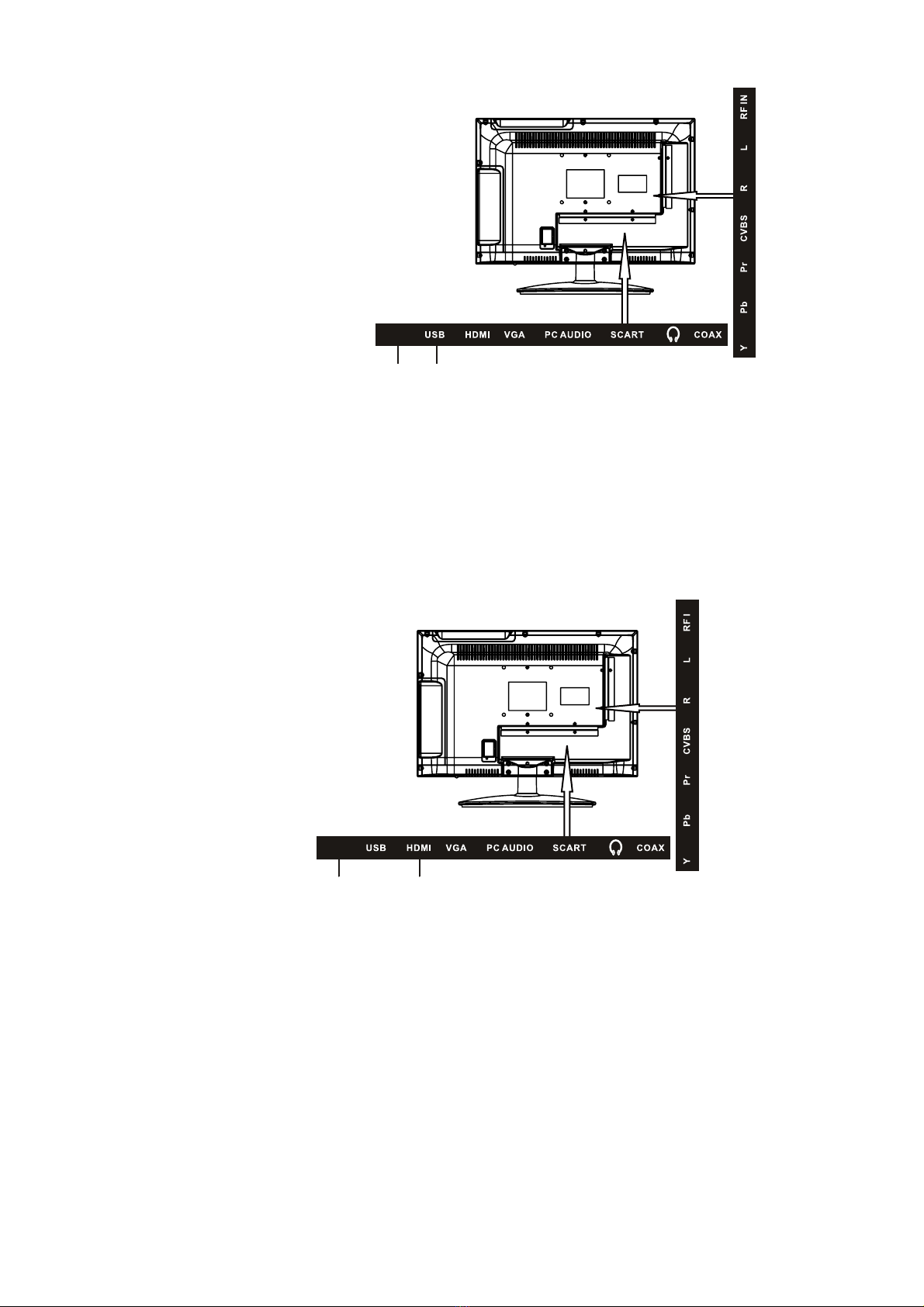

A) Verbinden met een pc-signaal
U kunt uw LED-tv gebruiken als monitor voor uw pc met behulp van
een VGA-kabel (niet bijgeleverd).
D 6
1. VGA-ingang (vergeet niet de schroeven aan te draaien)
2. PC Audio-ingang
SOURCE
13 2
DC IN
3. DC 12V voedings-ingang
(gelijkstroom 12 V)
B) De externe AV-apparaten aansluiten met behulp van de
Composiet- ingangen
1. Linker- en rechteraudio-ingang
2. CVBS-/composiet video-ingang
3. YPbPr/Component-ingang
(C) Aansluiting voor tv-signaal
,QJDQJNDEHODQWHQQHȍ
D 7
SOURCE
321
1
2
DC IN
4
DC IN
4. DC 12V voedings-ingang
2. DC 12V voedings-ingang
(D) Aansluiting voor SCART-signaal
1. Scart input.
D 8
Stappen voor het aansluiten:
* Zorg dat de stroomtoevoer van de LED-tv is uitgeschakeld;
* Sluit de antennekabel (CA79DDQRSGHFRUUHVSRQGHUHQGHDQWHQQHLQJDQJȍ ANT)
aan de achterzijde van de LED-tv. Sluit het andere uiteinde van de antennekabel aan op
de antenneaansluiting in de muur of uw digitale kabel-/satellietontvanger;
U kunt nu de reguliere kabeltelevisieprogramma’s bekijken.
* Schakel de stroomtoevoervoor de LED-tv in;
* Druk op de SOURCE -toets om de video input-modus van de LED-tv op ‘TV’ te
zetten. Het kanaalnummer verschijnt rechtsboven op het scherm;
* Wanneer er geen zenders zijn geprogrammeerd, verschijnt een blauw scherm met een
rondgaand wit scherm met de tekst ‘NO SIGNAL’ (tv geen signaal);
In het MENU kunt u lezen hoe de zenders kunnen worden geprogrammeerd (via
automatisch of handmatig zoeken);
Het is aan te bevelen om de zenders eerst automatisch te laten zoeken;
* Met behulp van de CH+/CH- toetsen of de numerieke toetsen op de afstandsbediening
kunt u het gewenste kanaal selecteren.
Stappen voor het aansluiten:
* Lees de bij uw AV-apparatuur geleverde gebruikershandleiding door en vergewis u ervan
dat deze apparatuur een scartaansluiting heeft;
* Zorg dat de stroomtoevoer van de LED-tv is uitgeschakeld;
* Sluit de scartkabel aan op de desbetreffende interfaceconnector aan de achterzijde van
de LED-tv;
* Schakel de stroomtoevoer van de LED-tv in;
* Druk op de SOURCE-toets om de video input-modus van de LED-tv op ‘SCART’ te zetten.
12
DC IN
2. DC 12V voedings-ingang
D 9
E) Aansluiting voor extern apparaat (USB)
F) Aansluiting met HDMI-signaal
1. HDMI x1 ingang
1. Ingang extern apparaat
Stappen voor het aansluiten:
*Lees de bij uw externe apparaat geleverde gebruikershandleiding door en vergewis u
ervan dat deze apparatuur een aansluiting voor externe apparaten heeft;
*Verbind het externe apparaat met de corresponderende interfaceconnector aan de
achterkant van de LED-tv;
*Druk op de SOURCE-toets om de video-ingangsmodus van de LED-TV in te stellen op
“Media” modus.
Stappen voor het aansluiten:
*Lees de bij uw externe apparaat geleverde gebruikershandleiding door en vergewis u
ervan dat deze apparatuur een HDMI-aansluiting heeft;
*Vergewis U ervan dat de stroomtoevoer van de LED-TV is uitgeschakeld;
*Verbind een HDMI-kabel met de corresponderende interfaceconnector aan de
achterkant van de LED-TV;
*Schakel de stroomtoevoer van de LED-TV in;
*Druk op de SOURCE-toets om de video-ingangsmodus van de LED-TV op “HDMI”
te zetten.
12
DC IN
12
DC IN
2. DC 12V voedings-ingang
2. DC 12V voedings-ingang
