MSI B350 TOMAHAWK Manual de usuario

Quick Start

Thank you for purchasing the MSI®B350 TOMAHAWK ARCTIC

motherboard. This Quick Start section provides demonstration

diagrams about how to install your computer. Some of the

installations also provide video demonstrations. Please link to the

URL to watch it with the web browser on your phone or tablet. You

may have even link to the URL by scanning the QR code.

Kurzanleitung

Danke, dass Sie das MSI®B350 TOMAHAWK ARCTIC Motherboard

gewählt haben. Dieser Abschnitt der Kurzanleitung bietet eine Demo

zur Installation Ihres Computers. Manche Installationen bieten

auch die Videodemonstrationen. Klicken Sie auf die URL, um diese

Videoanleitung mit Ihrem Browser auf Ihrem Handy oder Table

anzusehen. Oder scannen Sie auch den QR Code mit Ihrem Handy,

um die URL zu öffnen.

Présentation rapide

Merci d’avoir choisi la carte mère MSI®B350 TOMAHAWK ARCTIC.

Ce manuel fournit une rapide présentation avec des illustrations

explicatives qui vous aideront à assembler votre ordinateur. Des

tutoriels vidéo sont disponibles pour certaines étapes. Cliquez sur

le lien fourni pour regarder la vidéo sur votre téléphone ou votre

tablette. Vous pouvez également accéder au lien en scannant le QR

code qui lui est associé.

Быстрый старт

Благодарим вас за покупку материнской платы MSI®

B350 TOMAHAWK ARCTIC. Вэтом разделе представлена

информация, которая поможет вам при сборке комьютера.

Для некоторых этапов сборки имеются видеоинструкции.

Для просмотра видео, необходимо открыть

соответствующую ссылку ввеб-браузере на вашем телефоне

или планшете. Вы также можете выполнить переход по

ссылке, путем сканирования QR-кода.

II Quick Start

Installing a Processor/ Installation des Prozessors/ Installer un

processeur/ Установка процессора

https://youtu.be/Xv89nhFk1vc

III

Quick Start

Installing DDR4 memory/ Installation des DDR4-Speichers/

Installer une mémoire DDR4/ Установка памяти DDR4

http://youtu.be/T03aDrJPyQs

DIMMB2 DIMMB2

DIMMB1

DIMMA2 DIMMA2 DIMMA2

DIMMA1

IV Quick Start

http://youtu.be/DPELIdVNZUI

2 10

JFP1

1 HDD LED + 2 Power LED +

3 HDD LED - 4 Power LED -

5 Reset Switch 6 Power Switch

7 Reset Switch 8 Power Switch

9 Reserved 10 No Pin

RESET SW

POWER SW

POWER LED+

POWER LED-

HDD LED

RESET SW

JFP1

HDD LED HDD LED -

HDD LED +

POWER LED -

POWER LED +

POWER LED

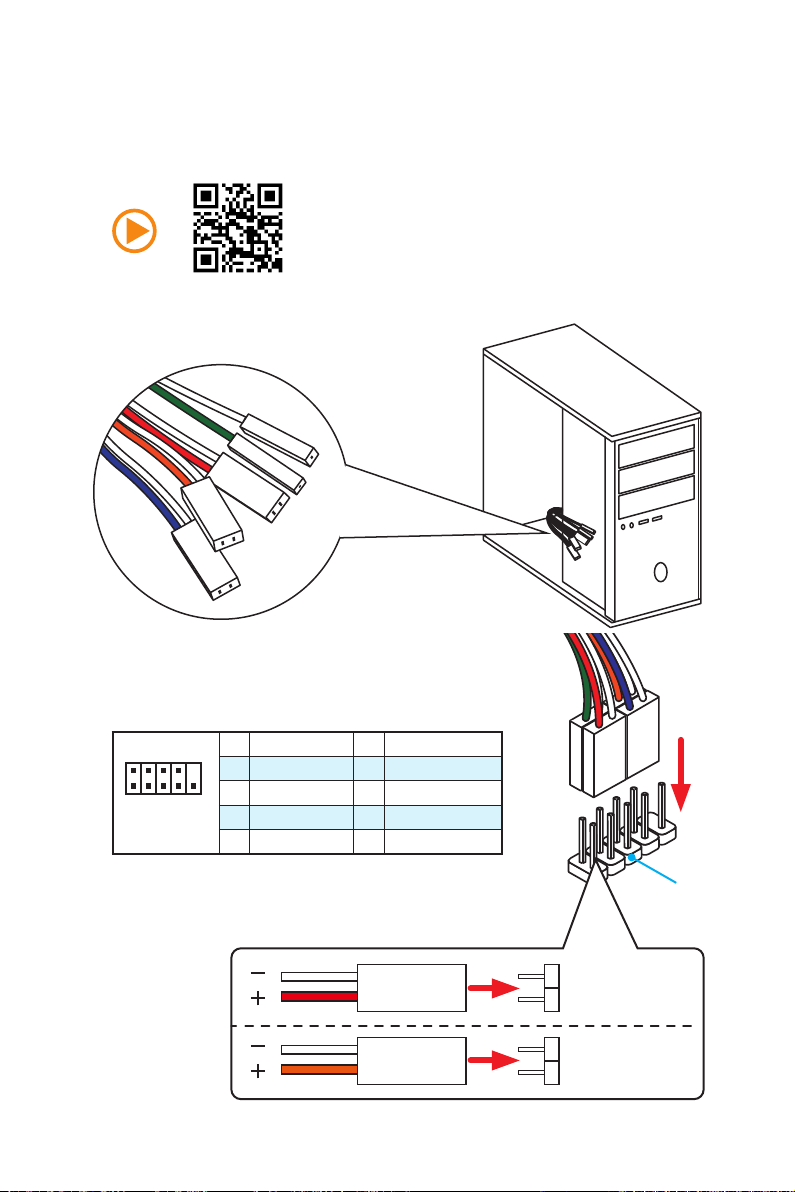

Connecting the Front Panel Header/ Anschließen der

Frontpanel-Stiftleiste/ Connecter un connecteur du panneau

avant/ Подключение разъемов передней панели

Quick Start

Installing the Motherboard/ Installation des Motherboards/

Installer la carte mère/ Установка материнской платы

BAT1

VI Quick Start

Installing SATA Drives/ Installation der SATA-Laufwerke/

Installer le disque dur SATA/ Установка дисков SATA

http://youtu.be/RZsMpqxythc

VII

Quick Start

Installing a Graphics Card/ Einbau der Grafikkarte/ Installer

une carte graphique/ Установка дискретной видеокарты

http://youtu.be/mG0GZpr9w_A

VIII Quick Start

Connecting Peripheral Devices/ Peripheriegeräte/

Connecter un périphérique anschliessen/ Подключение

периферийных устройств

(7th Gen A-series/ Athlon™ processor)

Quick Start

Connecting the Power Connectors/ Stromanschlüsse

anschliessen/ Connecter les câbles du module d’alimentation/

Подключение разъемов питания

http://youtu.be/gkDYyR_83I4

ATX_PWR1 CPU_PWR1

XQuick Start

Power On/ Einschalten/ Mettre sous-tension/ Включение

питания
