MOOD BLANCO Manual de usuario
Montage- und
Bedienungsanleitung
Notice d’installation et
d’utilisation
Istruzioni per il montaggio
e l’utilizzo
Installation and Operating
Instructions
BLANCO
Infrarot-Heizplatte
Panneau de chauffage infrarouge
Pannello radiante a infrarossi
Infrared heating panel
D
Lesen Sie bitte alle Anweisungen aufmerksam
durch, bevor Sie das Gerät benutzen.
ERLÄUTERUNG DER SYMBOLE:
Lesen Sie bitte alle Anweisungen aufmerksam durch, bevor
Sie das
Gerät benutzen.
Entspricht den Europäischen Normen.
Warnung: Um Überhitzen zu vermeiden, das Heizgerät nicht
abdecken.
Warnung vor heisser Oberfläche.
Das Symbol mit der durchgestrichenen Abfalltonne bedeutet,
dass das Produkt getrennt vom Haushaltsabfall entsorgt
werden muss. Das Produkt muss gem. den örtlichen
Entsorgungsvorschriften der Wiederverwertung zugeführt
werden. Durch separate Entsorgung des Produkts tragen
Sie zur Minderung des Verbrennungs- oder Deponieabfalls
bei und reduzieren eventuelle negative Einwirkungen auf
die menschliche Gesundheit und die Umwelt.
1. WICHTIGE SICHERHEITSANWEISUNGEN:
ZUR VERRINGERUNG DER GEFAHREN DURCH BRAND,
STROMSCHLAG ODER VERLETZUNG:
1.1 Produktbezogene Sicherheitshinweise
• Die Infrarot-Strahler arbeiten bei einer
Oberflächentemperatur von ca. 95ºC, wenn das
Gerät an der Wand montiert ist. Stellen Sie das Gerät
und das Kabel nicht in die Nähe von Wärmequellen.
Achten Sie darauf, dass das Gerät oder das Kabel
nicht durch spitze Gegenstände oder anderes
beschädigt wird.
• Um Überhitzen zu vermeiden, das Heizgerät nicht
bedecken.
• Um Brandgefahr zu vermeiden, blockieren Sie die
Lüftungsschlitze nicht mit Gegenständen.
• Berühren Sie nicht die heissen Flächen.
• Achten Sie darauf, dass keine Fremdobjekte in die
Lüftungsschlitze gelangen. Sie riskieren Stromschlag,
Brand und Schäden am Gerät.
• Stellen Sie stets sicher, dass Ihre Hände trocken sind,
bevor Sie die Schalter am Gerät, den Stecker oder die
Steckdose berühren.
• Lassen Sie das Gerät nicht unbeaufsichtigt, wenn es in
Betrieb ist.
D
• Halten Sie einen Abstand von mindestens 40 cm von
der Vorderseite und 20 cm von den Seiten zu allen
Gegenständen oder Wänden ein. Andernfalls kann sich
hinter dem Heizgerät Wärme ansammeln, was zum
Erlöschen der Garantie führt.
• Dieses Heizgerät ist für die Wandmontage konzipiert,
bitte nicht an der Decke montieren.
• Dieses Gerät kann mithilfe Ihres Smartphones über das
gleiche WLAN, über ein anderes WLAN oder über ein
3G- oder 4G-Mobilfunknetz einfach bedient werden.
Auf diese Weise können Sie Ihr Heizgerät aus der Ferne
bedienen, ohne es direkt beaufsichtigen zu müssen.
Achten Sie jedoch darauf, dass alle in dieser Anleitung
genannten Sicherheitsvorkehrungen getroffen werden
müssen, auch wenn die Bedienung per Fernbedienung
erfolgt.
1.2 Gefahren für Kinder und Menschen mit
eingeschränkten Fähigkeiten
• Dieses Gerät kann von Kindern ab einem Alter von
acht (8) Jahren und von Personen mit eingeschränkten
physischen, sensorischen oder geistigen Fähigkeiten oder
einem Mangel an Erfahrung und/oder Wissen verwendet
werden, wenn sie beaufsichtigt werden oder bezüglich
des sicheren Gebrauchs des Geräts unterwiesen wurden
und die daraus resultierenden Gefahren verstanden
haben. Kinder dürfen nicht mit dem Gerät spielen.
Reinigung und Benutzerwartung dürfen nicht durch Kinder
ohne Beaufsichtigung durchgeführt werden.
• Kinder unter 3 Jahren dürfen sich dem Produkt nicht
nähern, wenn sie nicht unter ständiger Beaufsichtigung
stehen.
• Kinder zwischen 3 und 8 Jahren dürfen das Gerät nur
ein- bzw. ausschalten, wenn es gemäss den üblichen
Gebrauchsvorschriften installiert und positioniert wurde
und sie beaufsichtigt und angemessen über die richtige
und sichere Benutzung unterrichtet worden sind und die
möglichen Gefahren begriffen haben. Kinder zwischen
3 und 8 Jahren dürfen das Produkt nicht anschliessen,
regulieren, reinigen oder Wartungsvorgänge daran
durchführen.
• ACHTUNG: Einige Geräteteile können
sehr heiss werden und Verbrennungen
verursachen. In Anwesenheit von Kindern
oder schutzbedürftigen Personen besondere
Vorsicht walten lassen
1.3 Elektrische Sicherheitshinweise
• Betreiben Sie das Gerät nicht, wenn das Kabel oder
der Stecker beschädigt ist.
• Wenn die Netzanschlussleitung dieses Gerätes
beschädigt wird, muss sie durch den Hersteller oder
seinen Kundendienst oder eine ähnlich qualifizierte
Person ersetzt werden, um Gefährdungen zu
vermeiden.
• Schalten Sie das Gerät aus und trennen Sie es
vom Stromnetz, wenn es nicht verwendet wird,
sowie vor dem Durchführen von Reinigungs- oder
Wartungsarbeiten.
• Schalten Sie dazu das Gerät aus und ziehen Sie den
D
Stecker aus der Steckdose. Nicht am Kabel ziehen, um
den Stecker aus der Dose zu ziehen.
• Kontrollieren Sie, ob die Netzspannung, mit der Sie das
Gerät betreiben möchten, mit der auf dem Typenschild des
Gerätes vermerkten Spannung übereinstimmt.
• Das Gerät nicht direkt unter eine Steckdose montieren
bzw. aufstellen.
2. Montageanleitung
Hinweis: Der im Lieferumfang enthaltene Bausatz ist für die vertikale Montage an
einer festen Wand vorgesehen. Bei Montage an anderen Wandtypen benötigen Sie
entsprechende Befestigungen (nicht im Lieferumfang enthalten). Bitte stellen Sie sicher,
dass die Wand für die Montage sicher ist. Wir empfehlen dringend, die Installation der
Heizplatte von einem qualifizierten Elektriker durchführen zu lassen.
1 2 3
4 5 6
1
2

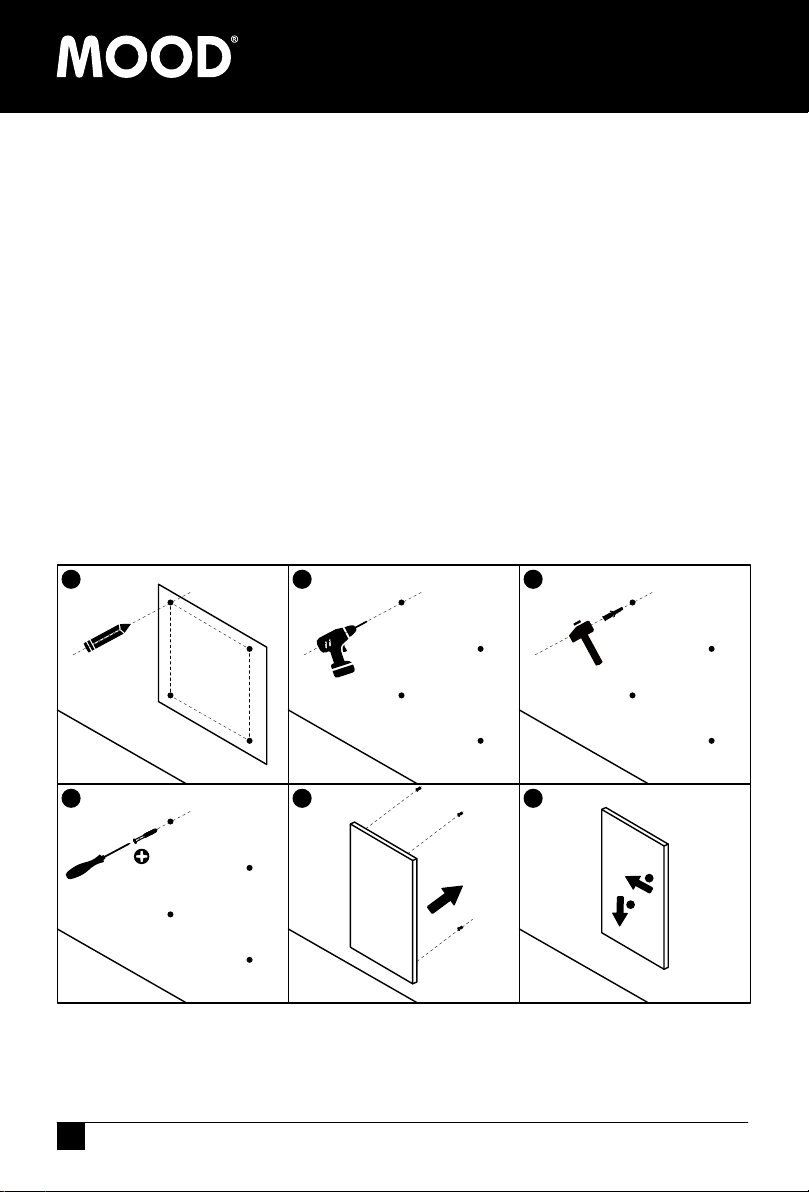

Schritt 1. Verwenden Sie die mitgelieferte Schablone, um die Position der Löcher an der
Wand zu markieren.
Schritt 2. Bohren Sie Löcher mit einem 8-mm-Bohrer.
Schritt 3. Schieben Sie die Dübel in die Löcher.
Schritt 4. Schrauben Sie die mitgelieferten Schrauben in die Wand.
Schritt 5. Montieren Sie die Platte an den Schrauben.
Schritt 6. Bewegen Sie die Platte nach links und dann nach unten, bis sie sicher sitzt.
Installieren Sie das Heizgerät in der richtigen Position gemäss IP44,
wie in der folgenden Abbildung dargestellt.
>0,6m
IP44
IP44
IP44
2,25m
2,25m
0,6m
0,6m
0,6m
0,6m
0,6m
>0,6m
>0,6m
3. Betrieb:
3.1 Allgemeine Vorstellung des Steuerungssystems
Die XB-Serie verfügt über ein integriertes WLAN-Steuergerät, d. h., es wird kein
weiterer zusätzlicher Thermostat zur Steuerung des Heizgeräts benötigt. Sobald das
Heizgerät mit der App verbunden ist, übernimmt das Smartphone die Steuerung
und kommuniziert mit dem Steuergerät. Wenn Ihre Internetverbindung zuhause nicht
funktioniert, können Sie das Heizgerät manuell über das Steuergerät bedienen.
Sobald das Heizgerät wieder an das WLAN angeschlossen ist, übernimmt das
Smartphone wieder die Kontrolle.
Die XB-WIFI-Modelle verfügen über folgende Merkmale:
• Manueller Betrieb: Einfache Temperaturregelung und 24-Stunden-Timer-Funktion
D
• Intelligenter Modus: 7-Tage-Programm, 4 Zeitbereiche pro Tag
• Urlaubsmodus: stellt eine feste Temperatur ein, die während Ihrer Abwesenheit
gelten soll, und kehrt nach Ihrem Urlaub automatisch zu den normalen Einstellungen
zurück.
• Erkennungsfunktion für offene Fenster
3.2 Beschreibung der Tasten:
1. Ein/Aus Taste
2. WLAN Taste
3. "+" Taste
4."—"Taste
5. Timer
6. Statusanzeige für eingeschaltetes Heizgerät
3.3 Bildschirmanzeige:
1. Wochentag
2. Zeichen "Fenster offen"
3. Timer-Zeichen
4. WLAN-Symbol
5. Uhrzeit
6. Temperatu
7. Betriebsarten:
(M: manueller Betrieb,
P1/P2/P3/P4: 1./2./3./4.
Programmzeitbereich,
H: Urlaubsmodus)
3.4 Erkennungsfunktion für oene Fenster:
Dieses Heizgerät ist mit einer Funktion zur Erkennung offener Fenster ausgestattet.
Wenn unser Steuersystem feststellt, dass die Raumtemperatur in kurzer Zeit stark
absinkt, während das Heizgerät aktiv ist, erkennt es, dass ein Fenster geöffnet ist. Das
Fenstersymbol im Bildschirm beginnt zu blinken, das Heizgerät schaltet sich für 30
Minuten aus und kehrt nach 30 Minuten automatisch zur vorherigen Einstellung zurück.
Sie können diese Funktion deaktivieren bzw. aktivieren, indem Sie die Taste "-" 5
Sekunden lang gedrückt halten, woraufhin das Fenstersymbol im Bildschirm entsprechend
verschwindet bzw. erscheint.
1
5
6
7
2 3 4
1
2
3
4
5
6
3.5 Temperaturkalibrierung
Drücken Sie die Taste "+" 5 Sekunden lang, um die Temperaturkalibrierung
zubeginnen,stellenSiedenWertdurchDrückenvon"—"oder"+"ein;die
Kalibrierung reicht von -5 bis +5 Grad.
3.6 WLAN-Funktion ein/aus
Drücken Sie die Taste "Timer" für 10 Sekunden, um die WLAN-Verbindung
abzuschalten.DasWLAN-SymbolaufdemBildschirmverschwindet;drückenSiedie
Taste "Timer" für 10 Sekunden, um das WLAN wieder einzuschalten.
3.7 Manueller Betrieb:
Um in den manuellen Modus zu gelangen, aktivieren Sie den Netzschalter, um das
Heizgerät einzuschalten. Das Zeichen "M" erscheint auf dem Bildschirm (falls dies
nicht geschieht, drücken Sie bitte die Taste M, bis das Zeichen M auf dem Bildschirm
erscheint). Nun arbeitet das Heizgerät im manuellen Modus. Stellen Sie Ihre
gewünschteTemperaturein,indemSiedieTaste"—"oder"+"drücken,2Sekunden
später wechselt der Bildschirm zur Anzeige der aktuellen Raumtemperatur.
Wenn Sie den Timer einstellen möchten, so drücken Sie die Timer-Taste. Es erscheint
"00H"aufdemBildschirmundSiekönnendenTimerdurchDrückenderTasten"—"
und"+"einstellen;dasHeizgerätstartetdenCountdown-Timer.
Bitte beachten Sie, dass das Heizgerät nach der Einstellung des Timers automatisch
im manuellen Modus arbeitet.
3.8 WLAN- und App-Betrieb:
3.8.1 Download der Smartlife-App
Scannen Sie den untenstehenden QR-Code, um die "Smartlife"-App herunterzuladen,
oder suchen Sie die "Smartlife"-App im App-Store bzw. im Google Play Store, um
den Download der App zu starten. Öffnen Sie die App und registrieren Sie sich mit
Ihrer Telefonnummer oder E-Mail-Adresse.
D
3.8.2 Verbindung mit dem WLAN:
Schritt 1: Aktivieren Sie den Netzschalter, drücken Sie die Taste "WIFI" (WLAN), das
WLAN-Symbol beginnt rasch zu blinken, öffnen Sie die App auf Ihrem Smartphone und
fügen Sie Ihr Gerät hinzu. Wählen Sie "Gerät hinzufügen", dann "Manuell hinzufügen",
"Haushaltsgeräte (klein)" und dann "Heizgerät", um das Gerät hinzuzufügen.
Schritt 2: Geben Sie das WLAN-Passwort Ihres Heimnetzwerks ein. Bitte stellen Sie
sicher, dass Ihr WLAN zu Hause funktioniert und halten Sie das Heizgerät und das
Smartphone so nah wie möglich in der Umgebung des WLAN-Routers.
BeachtenSiebitte,dassdiesesHeizgerätnurmit2,4-GHz-WLANszusammenarbeitet;es
unterstützt derzeit keine 5-GHz-Netzwerke. Stellen Sie ausserdem sicher, dass Ihr Internet-
Router über genügend Kapazität verfügt, um ein neues Gerät hinzuzufügen.
Schritt 3: Warten Sie, bis der Verbindungsstatus 100 % anzeigt, um die Einstellungen
abzuschliessen, und das WLAN-Symbol auf dem Steuergerät nicht mehr blinkt.
Wenn Sie die Verbindung nicht hergestellt konnten, so schalten Sie das Heizgerät aus
und nach einigen Sekunden wieder ein. Drücken Sie die Taste "WIFI" (WLAN) am
Steuergerät, bis das WLAN-Symbol auf dem Bildschirm langsam blinkt und wiederholen
Sie den Verbindungsvorgang.
