Monacor EX-1W Manual de usuario

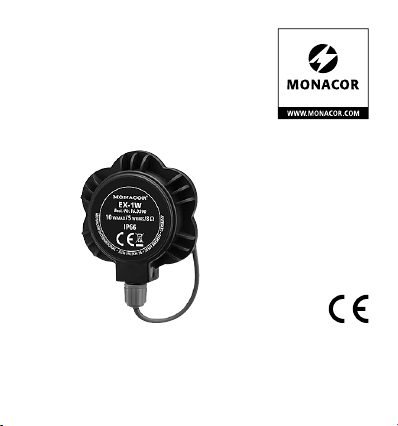

EX-1W Bestell-Nr. • Order No. 16.3390

Körperschallwandler

Exciter

Körperschallwandler

Diese Anleitung richtet sich an Installateure von Beschallungs-

anlagen mit entsprechenden Fachkenntnissen. Bitte lesen

Sie diese Anleitung vor der Installation gründlich durch und

heben Sie sie für ein späteres Nachlesen auf.

Verwendungsmöglichkeiten

Dieser Körperschallwandler (Exciter) wird auf eine schwing-

fähige Fläche geklebt (z.B. Tür, Tischplatte, Regal, Bade-

wanne, Duschkabine, Deckenplatte oder Glasscheibe), die

damit quasi als Lautsprechermembran dient. Anders als bei

gewöhnlichen Lautsprechern werden in der Fläche jedoch

primär Biegewellen angeregt. Dadurch ergibt sich eine brei-

tere Abstrahlung. Klangqualität und Lautstärke hängen vom

Material und der Dimensionierung der Montageﬂäche ab. Der

Wandler ist wetterfest (IP66) und lässt sich dadurch auch im

Feucht- und Außenbereich verwenden (z.B. Bad, Terrasse).

Sicherheitshinweise

Das Produkt entspricht allen relevanten Richtlinien der EU

trägt deshalb das -Zeichen.

•

Schützen Sie das Produkt vor extremen Temperaturen. Der

zulässige Einsatztemperaturbereich beträgt −10 bis +40°C.

•

Verwenden Sie für die Reinigung keine aggressiven Reini-

gungsmittel oder Chemikalien.

•

Wird das Produkt falsch verwendet, überlastet oder nicht

fachgerecht repariert, kann keine Haftung für daraus resul-

tierende Sach- oder Personenschäden und keine Garantie

für das Produkt übernommen werden.

Installation

Vor der endgültigen Montage einen Probebetrieb durchfüh-

ren, um die für den Klang optimale Position zu ermitteln.

2) Zur Montage den EX-1W nach Entfernen der Schutzfolie

auf eine saubere, ebene Fläche kleben.

3) Den Verstärker vor dem Anschluss ausschalten.

4) Das Kabel des EX-1W mit einem Lautsprecherausgang des

Verstärkers verbinden. Beim Anschluss mehrerer Wandler

an einem Ausgang darauf achten, dass diese gleich ge-

polt sind und nicht die min. Lastimpedanz des Ausgangs

unterschreiten.

Hinweis: Zum Lösen der Verklebung nicht am Gehäuse zerren, der

Wandler könnte beschädigt werden. Beispielsweise ein Messer oder

Draht zum Wiederablösen zu Hilfe nehmen.

Technische Daten

Nennbelastbarkeit: . . . . . . 5W

Musikbelastbarkeit:. . . . . . 10W

Impedanz:. . . . . . . . . . . . . 8Ω

Frequenzbereich:. . . . . . . . fx…>20kHz (montageabhängig)

Resonanzfrequenz (fs

): . . . 1200Hz

Schwingspule:. . . . . . . . . . ⌀25mm

Schwingspulenträger: . . . . KSV

Kabellänge:. . . . . . . . . . . . 1,8m

Schutzart: . . . . . . . . . . . . . IP66

Einsatztemperatur: . . . . . . −10… +40 °C

Abmessungen: . . . . . . . . . 85mm × 65 mm × 21 mm

Gewicht:. . . . . . . . . . . . . . 107g

Änderungen vorbehalten

Soll das Produkt endgültig aus dem Betrieb genom-

men werden, entsorgen Sie es gemäß den örtlichen

Vorschriften.

Exciter

These instructions are intended for installers of PA system with

adequate technical knowledge. Please read the instructions

carefully prior to installation and keep them for later reference.

Applications

This exciter is glued onto a surface capable of vibrating (e.g.

table plate, shelf, bathtub, shower enclosure, ceiling panel or

glass pane) so that the surface serves as a kind of speaker cone.

In contrast to conventional speakers, this exciter primarily excites

bending waves on the surface to provide a wider radiation.

Sound quality and volume depend on the material properties

and the dimensions of the mounting surface. The exciter is

weatherproof (IP66) and can therefore also be used for outdoor

applications and in damp environments (e.g. bathroom, patio).

Safety Notes

The product corresponds to all relevant directives of the EU and

is therefore marked with .

•

Protect the product against extremely high or low tem-

peratures. The admissible ambient temperature range is

−10 to +40°C.

•

Never use chemicals or aggressive detergents for cleaning.

• No guarantee claims for the product and no liability for

any resulting personal damage or material damage will

be accepted if the product is not correctly used, if it is

overloaded or if it is not repaired in an expert way.

Installation

Before installing the exciter, make a test run to determine

the exciter position for the best sound reproduction.

To install EX-1W, remove the protective ﬁlm and then

glue the exciter onto a clean, ﬂat surface.

3) Switch off the ampliﬁer prior to connecting the exciter.

Connect the cable of EX-1W to a speaker output of

the ampliﬁer. When connecting multiple exciters to a

single output, make sure that they have the same

polarity and are not below the minimum load imped-

ance of the output.

Note: Once the exciter has been attached to a surface, use a knife

or wire, for example, to detach the exciter. Never pull the housing;

the exciter may be damaged.

Speciﬁcations

Power rating: . . . . . . . . . . 5W

Peak music power output: 10W

Impedance:. . . . . . . . . . . . 8Ω

Frequency range: . . . . . . . fx… > 20 kHz (depending on

mounting)

Resonant frequency (fs

): . . 1200 Hz

Voice coil: . . . . . . . . . . . . . ⌀25 mm

Voice coil former: . . . . . . . KSV

Cable length: . . . . . . . . . . 1.8m

Protective class:. . . . . . . . . IP66

Ambient temperature:. . . . −10 …+40 °C

Dimensions: . . . . . . . . . . . 85mm × 65 mm × 21 mm

Weight: . . . . . . . . . . . . . . 107 g

Subject to technical modiﬁcation.

If the product is to be put out of operation deﬁ-

nitely, dispose of the product in accordance with

local regulations.

MONACOR INTERNATIONAL GmbH & Co. KG

Zum Falsch 36 • 28307 Bremen • Germany

A-2057.99.01.03.2020
